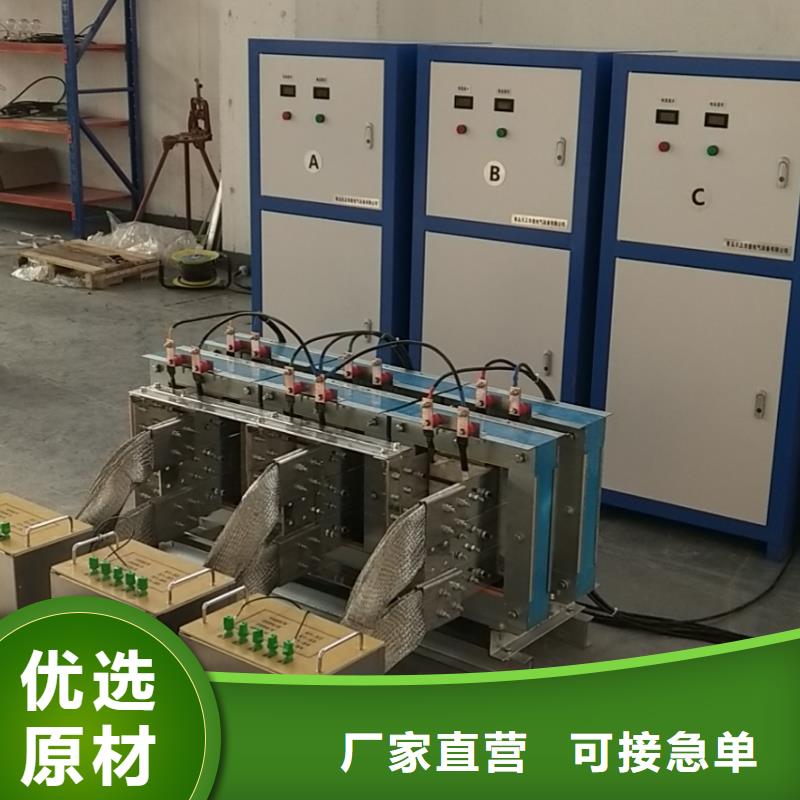

蕪湖大電流發生器需方技術要求1.1：功能要求 用于35kV及以下額定電流6300A及以下各類開關柜1.1倍額定電流溫升試驗。溫升試驗裝置技術性能需滿足根據GB/T11022、DL/T 593、GB/T 3906、DL/T 404等試驗標準對開關柜進行試驗的要求。1.2 技術參數要求?輸入接口：三相四線制（需方實驗室可提供相線電纜三根，零線一根，另可提供接地線）?輸入電壓：380V?輸入電流：小于552.6A?輸出電流：AC范圍 0到7000A，連續可調， 且該輸出電流為真有效值（指負載被試開關柜及相關標準規定的試驗附件， 可輸出的電流有效值， 電流穩定輸出時間應滿足工作時間要求）?輸出波形：標準正弦波?輸出頻率： 50Hz （＋5％， -2％）?輸出電壓：0-10V或以上，且連續可調?工作時間：電流輸出不少于24小時?輸出相數：三相?冷卻方式：自然冷卻?三相電流不平衡率：小于2％?保護設置：過流、過壓、過熱、短路保護?具備供電電源三相輸入電壓、輸入電流、補償電壓、補償電流、參數監測和顯示功能?具備三相輸出電壓、輸出電流的監控和顯示功能?具備試驗過程記錄功能（持續記錄輸出電壓、輸出電流、各溫度測點溫度值等相關數據）?具備試驗結果自動計算功能?配套30路熱電偶（或其他滿足試驗標準要求的傳感器）溫度巡檢系統?具備全自動測試與手動測試兩種方法，全自動測試時只需簡單設置試驗電流、時間、記錄步長即可，帶自動穩流系統。系統跟蹤目標電流，自動調整、平衡三相輸出電壓、電流，并可自動記錄電流、電壓、各路溫度傳感器數據，可導出生成常用電子報表格式。

<蕪湖>天正華意電氣設備有限公司 全自動電機綜合測試臺產品介紹

蕪湖大電流發生器.用途全自動大電流發生器，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用西門子PLC和威綸通觸摸屏數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，采用美觀大方的PVC面板直接顯示一次電流，便于試驗觀察及記錄。測量精度高 0.2級功率大、體積小、帶負載能力強體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按10A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按短時間工作配制（5分鐘以下）。二、技術特征1.名稱和分類（1）名稱：全自動大電流發生器。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 輸出電流： AC0～1000 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞4V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.3級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11電流穩定度：0.2％；2.12保護設置：過流、過壓

<蕪湖>天正華意電氣設備有限公司 全自動電機綜合測試臺產品介紹

蕪湖大電流發生器.工作原理由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。四、面板說明1、大電流輸出端子：通過該端子進行電流輸出。顯示屏：電流值、輸出時間在此顯示。電源輸市電AC220V接入端子電源開關：采用空氣開關來控制設備電源。5、操作按鍵：實現人機對話。五、操作說明1.頁面說明1）、進入系統:大電流輸出界面大電流設置界面2）自動測試界面（根據設定值電流自動調節，并自動跟蹤輸出電流無限接近于設定值。從按下啟 動開始計時，到設定輸出時間完畢停止輸出）參數設置2.設定電流輸出自動方式下根據所需要的電流整定值設定電流大小，設置輸出時間，設置好后調壓器會自動調整電流輸出值。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.電流回路原理六注意事項為了操作人員及儀器的，確保儀器接地良好。試驗準備時接好地線，工作完畢時，拆除接地線。接入儀器的電源要求能承受20A電流沖擊。儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。設定過流保護的電流值應不超過儀器額定輸出電流值。在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵防機械損傷。儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.

<蕪湖>天正華意電氣設備有限公司
全自動電機綜合測試臺產品介紹 <蕪湖>天正華意電氣設備有限公司

蕪湖大電流發生器.工作原理由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。四、面板說明1、大電流輸出端子：通過該端子進行電流輸出。顯示屏：電流值、輸出時間在此顯示。電源輸市電AC220V接入端子電源開關：采用空氣開關來控制設備電源。5、操作按鍵：實現人機對話。五、操作說明1.頁面說明1）、進入系統:大電流輸出界面大電流設置界面2）自動測試界面（根據設定值電流自動調節，并自動跟蹤輸出電流無限接近于設定值。從按下啟 動開始計時，到設定輸出時間完畢停止輸出）參數設置2.設定電流輸出自動方式下根據所需要的電流整定值設定電流大小，設置輸出時間，設置好后調壓器會自動調整電流輸出值。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.電流回路原理六注意事項為了操作人員及儀器的，確保儀器接地良好。試驗準備時接好地線，工作完畢時，拆除接地線。接入儀器的電源要求能承受20A電流沖擊。儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。設定過流保護的電流值應不超過儀器額定輸出電流值。在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵防機械損傷。儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.

蕪湖大電流發生器廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。本套多功能控制柜可完成全自動溫升專用三相大電流發生系統的各種相關控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計相應功能擴展的PLC控制柜、變頻柜等，滿足用戶要求，并搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。3.1.2控制系統組成部分：3.1.2.1 施耐德斷路器，接觸器主要一個或者幾個相應型號斷路器組成，實現整個柜體的電源控制，及相關組成部分的電源控制。3.1.2.2 西門子PLC根據工程需要選配S720 PLC，并配對使用相應適配型號的模塊，以實現系統要求的各項數據的采集及處理反饋等功能。本套多功能開關控制柜一般只選用西門子生產的PLC作為主控件。3.1.2.3工控機 研華工控機3.1.2.4臺灣明緯電源一般采用12V/24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據具體設備型號選用不同類型的開關電源，以實現相應功能。

<蕪湖>天正華意電氣設備有限公司 全自動電機綜合測試臺產品介紹
全自動電機綜合測試臺產品介紹 <蕪湖>天正華意電氣設備有限公司

蕪湖大電流發生器 自動測試界面輸出電流：即當前電流輸出值。電流時間：本次測試電流的累計輸出時間。右上角的時間為當前系統時間。開始時間：即本次測試的開始日期及時間。測試時間：本次測試的總共耗時時間，包括電流輸出累計時間和暫停累計時間。測試次數：及電流輸出的次數。按下開始后電流次數加1，暫停取消后電流次數加1 。暫停時間：及本次暫定的時間，再次暫停后時間重新計時。溫度1-溫度6：外部溫度傳感器所測溫度。如果顯示800.0 說明溫度傳感器故障，或是沒有安裝。此時系統將主動屏蔽該路溫度檢測。開始按鈕：系統啟動自動測試。暫停按鈕：系統提前結束當前電流輸出進入暫停狀態，此時仍然進行自動測試流程。返回按鈕：返回系統菜單，在測試狀態，返回按鈕無效。4.手動測試界面手動測試界面和自動測試界面類似。只是比自動測試界面增加了保持按鈕。自動測試時，可以通過下控制機箱上的啟動按鈕或是停止按鈕來實現開始和終止測試。與觸屏界面的開始按鈕功能相同。電流條件需要通過機箱上的，電流加和電流減按鈕來操作。暫停按鈕：當按下暫停按鈕后，系統中斷電流輸出。并開始計時，彈起暫停按鈕，系統恢復電流輸出。保持按鈕：當按下保持按鈕，系統自動將當前電流設置位標準電流，同時保持不變。如果輸出電流大于或是小于保持電流，系統將自動調整會保持電流。保持按鈕按下后電流加和電流減按鈕將無效。5.查看數據界面通過“手動試驗數據”或是“自動試驗數據”可以進行手動或自動試驗數據顯示的切換。通過“前”或“后”按鈕可以選擇查看時間。通過轉存到U盤按鈕組，可以選擇某個時間段的數據存儲到U盤上面。注：在存儲以前，請先將U盤插到機器上，按下按鈕后等待30秒左右即可拔出U盤

蕪湖大電流發生器 點擊開始菜單的自動測試按鈕，系統進入自動測試流程。在設置界面可對相關參數進行設置。自動測試中，可以執行單次長時間大電流輸出測試，也可依據溫度或是依據時間進行多次大電流輸出測試。通過選擇按鈕“依據溫度重復試驗”，“依據時間重復試驗”進行選擇重復試驗的方式，如果按鈕被按下即選中此種試驗方式，同時按鈕用紅色字體顯示。依據溫度重復試驗的設計為，如果某一溫度達到溫度上限，則停止電流輸出，等待溫度下降到溫度下限，此時如果某一溫度下降到溫度下限，則啟動溫度輸出。直到達到輸出設定次數。系統停止。當上下限溫度設為0時，系統將自動屏蔽該溫度依據時間重復試驗的設計為，啟動后系統開始計時，同時電流上升到指定電流，并保持。當?shù)竭_輸出時間是，停止電流輸出，同時暫停時間開始計時，到達暫停時間后重新啟動電流輸出，如此重復，一直到設定的重復次數后停止測試。

<蕪湖>天正華意電氣設備有限公司
全自動電機綜合測試臺產品介紹 <蕪湖>天正華意電氣設備有限公司

蕪湖大電流發生器廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。本套多功能控制柜可完成全自動溫升專用三相大電流發生系統的各種相關控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計相應功能擴展的PLC控制柜、變頻柜等，滿足用戶要求，并搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。3.1.2控制系統組成部分：3.1.2.1 施耐德斷路器，接觸器主要一個或者幾個相應型號斷路器組成，實現整個柜體的電源控制，及相關組成部分的電源控制。3.1.2.2 西門子PLC根據工程需要選配S720 PLC，并配對使用相應適配型號的模塊，以實現系統要求的各項數據的采集及處理反饋等功能。本套多功能開關控制柜一般只選用西門子生產的PLC作為主控件。3.1.2.3工控機 研華工控機3.1.2.4臺灣明緯電源一般采用12V/24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據具體設備型號選用不同類型的開關電源，以實現相應功能。

<蕪湖>天正華意電氣設備有限公司 全自動電機綜合測試臺產品介紹

蕪湖大電流發生器.說明：表內的技術參數為單相大電流發生器的參數，如果需要的是相同型號的三相大電流發生器，則輸出容量都要相應的×3，電源電壓為380V、輸入電源相數為三相四線。四、試驗接線圖1整體式接線圖圖1 接線示意圖2．分體式接線圖圖2 接線示意圖五、面板功能說明圖3打印機打印機是熱敏打印機，當試驗完成后按鍵盤上的“打印”按鈕按印試驗結果RS232RS232是與計算機相連的串口通信接口，是用戶選配接口，本裝置沒有配置這個接口。LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。液晶320X240像素點陣白色背光液晶，在強光和陰暗環境下都十分清楚。指示燈： 由啟動燈、零位燈、報警燈三個燈組成，啟動燈和報警燈是高亮七彩燈。操作提示： 有一些簡短的提示語句和安裝接線圖。鍵盤 由上、下、左、右、設置、打印、確定、取消8個鍵組成，是用戶和設備交互的終端。電源開關： 工作電源，帶通電指示燈。六、操作步驟說明（1）開機使用開機處于“歡迎界面”如圖4：圖4 歡迎界面根據鍵盤的示圖5，按上↑、下↓、左←，右→可以切換“自動升流試驗”、“手動升流試驗”或“沖擊速斷試驗”圖5 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖6:圖6 主界面動態顯示區：一直處于采集信號，顯示輸出電流。結果顯示區：用來顯示試驗結果數據，顯示計時時針、平均輸出電流或輸出電流、耐流時間或沖擊時間等。設置數據區：設置試驗中需要的參數數據目標電流為在自動升流方式下的升流目標值耐流時間為耐流的時間長度，不同試驗啟動計時方式不一樣。電流上限為輸出電流有效值的上限，輸出電流超過電流上限將自動切斷輸出并自動回零。信息顯示區：顯示試驗過程中的試驗狀態和提示信息。試驗操作區：選擇設置、試驗、回零命令。

<蕪湖>天正華意電氣設備有限公司 全自動電機綜合測試臺產品介紹 全自動電機綜合測試臺產品介紹 <蕪湖>天正華意電氣設備有限公司

蕪湖大電流發生器.用途全自動大電流發生器，我公司自行研制開發的測試設備，它集國內外同類產品的優點于一身，采用西門子PLC和威綸通觸摸屏數控技術，抗干擾能力強，和上一代升流器相比，由于采用低功耗、大容量的自藕調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗。2.性能特點，采用美觀大方的PVC面板直接顯示一次電流，便于試驗觀察及記錄。測量精度高 0.2級功率大、體積小、帶負載能力強體積小、重量輕，體積只有同類產品的30％～70％，攜帶十分方便。4.操作方面（1）接線完畢后，應檢查一遍，看看是否有接線錯誤，接插件是否接觸良好。（2）測試過程中，如有打火，以及開機時無任何顯示等異常現象，應立即關閉電源并重新檢查接線。（3）在實際接線時，電流輸出端子應形成回路不然儀器將不會輸出電流。（4）本升流器帶隨機輸出導線；輸出外接銅導線按10A/mm2選擇。(標配為二根3米測試線)（5）該設備容量是按短時間工作配制（5分鐘以下）。二、技術特征1.名稱和分類（1）名稱：全自動大電流發生器。（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：5KVA2. 3 輸出電流： AC0～1000 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞4V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.3級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11電流穩定度：0.2％；2.12保護設置：過流、過壓

蕪湖大電流發生器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。蕪湖大電流發生器操作說明1.頁面說明1）、進入系統2）、主菜單3)、參數設置5）、電流曲線查詢：2.參數設置自動方式下根據所需要的電流和時間整定值設定數值大小，采樣設置包含數據記錄時間和曲線取樣時間，根據需求設置采樣間隔時間。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.過流保護根據計時觸發電流的大小來設定電流保護值，計時觸發電流值的1.1倍即為電流保護的動作值 。

<蕪湖>天正華意電氣設備有限公司

蕪湖大電流發生器主要技術參數額定容量（常用參數）：10kVA輸入電流：AC 0 ～ 27A輸出電壓：AC:10V DC 0 ～10V輸出電流：AC 0 ～ 1000A DC 0 ～ 1000A 電壓測量精度：0.5 ％FS ± 3 字電流測量精度：0.5 ％FS ± 3 字計時長度：0 ～ 48小時電源電壓：AC380V ±10％50Hz±1 Hz四、操作說明在系統上電后，PLC會自動判斷調壓器是否歸零，如未歸零則將調壓器歸零，在調壓器歸零過程中，除急停按鈕外，任何操作都不能執行。1.系統啟動界面。自動測試：點擊后進入自動測試，設置流程，設置完成后進入自動測試項目，啟動后系統將按照設置進行測試。自動測試模式下，設備上的操作按鈕，除急停按鈕外，其他按鈕都不能進行操作。手動測試：點擊后直接進入手動測試模式。在次模式下，需要人工控制，設備啟停，電流的增減操作。查看數據：可以查看7天以內的自動測試和手動測試的相關數據。并能將數據存儲到U盤當中。注：請注意及時保存相關測試數據，以防超過時間，數據丟失。系統設置：主要對被測件的保護溫度進行設置，防止被測件溫度過高，燒毀被測件。

<蕪湖>天正華意電氣設備有限公司
全自動電機綜合測試臺產品介紹 <蕪湖>天正華意電氣設備有限公司

蕪湖大電流發生器過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理六、注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。4.防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.八、隨機附件1.電源線 一套2.使用說明書 一份3.合格證 一份4.保修卡 一份5.大電流導線 一套九、質量保證與售后服務1.本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。2.本儀器享有3年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。3.本儀器實行三包。4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修

<蕪湖>天正華意電氣設備有限公司 全自動電機綜合測試臺產品介紹
<蕪湖>天正華意電氣設備有限公司

蕪湖大電流發生器大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動程度高，可靠性好。二、板面示意圖圖2-1 面板示意圖三、主要特點 電流、電壓、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；全中文界面，操作簡單明了，可適應多種應用場合；輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性可靠性；全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意； 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗）；試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果 暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態； 試驗時間可任意設定，0 ~ 9999秒（分）自動計時功能，自動控制時，當電流自動上升至設定值時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位； 手動計時功能，手動控制時，計時器可手動啟動，當試驗時間到，設備自動回到零位； 手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作 帶停止/緊急按鈕，可手動復原 電流升降速度智能控制，當電壓接近目標電壓時，升壓速度會自動減慢通訊，可選配通訊功能，結合本公司專業設計的控制軟件，實現遠程控制和數據監控。此控制軟件有數據記錄數據管理、電流/電壓時間曲線、報表等多種實用功能，可用于一些無人看守的試驗（選配）；出現過流等故障時，保護即時，準確，可靠 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象。

全自動電機綜合測試臺產品介紹

蕪湖大電流發生器.設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖7:圖7 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。（3）手動升流試驗零位檢查—當選中“試驗”后，按確定就進入提示試驗狀態。如果調壓器不在零位，將提示“試驗前請先回零”，退出試驗并且切換到回零命令。試驗過程—接地和回零確認后，可以進行試驗。選中“試驗”后按確定，接觸器合閘，這時輸出電流幾乎為0如圖8:圖8 手動升流試驗界面按上↑，輸出電流將不斷上升，松開就停止升流，如果到上限就提示滿量程；按下↓，輸出電流將不斷下降，松開就停止降流，如果到下限就提示已回零；按計時←，計時開始工作，到耐流時間計時結束完成試驗；按取消→，取消試驗過程；在升流過程中，如果輸出電流有效值超過“電流上限”值將認為短路事故，接觸器立刻分閘并顯示試驗結果，包括輸出電流的有效值、耐流時間等，調壓器開始回零，回零完成試驗結束。如果在耐流過程中，如果輸出電流有效值沒有超過電流上限，計時結束后，結果顯示區就顯示平均輸出電流、耐流時間等，調壓器開始回零，回零完成后接觸器分閘試驗結束。

<蕪湖>天正華意電氣設備有限公司 全自動電機綜合測試臺產品介紹

蕪湖大電流發生器過流保護后，儀器報警提示。5.零位啟動為了保護被試品，升流器應從“0A”開始升流。當調壓器處于零位狀態時，按“啟動”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。5.手動自動切換手動狀態下電流無法自動加減，需人為長時按鍵調節電流大小，自動模式無需按鍵加減按鈕，設置數值啟動后自動調節電流大小6.電流回路原理六、注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。4.防曝曬儀器在室外使用時，盡可能避免或減少陽光對顯示屏的直接曝曬不可以放在特潮濕的倉庫.八、隨機附件1.電源線 一套2.使用說明書 一份3.合格證 一份4.保修卡 一份5.大電流導線 一套九、質量保證與售后服務1.本儀器嚴格按照標準和企業標準制造，生產過程嚴格執行ISO9000標準，確保儀器質量。2.本儀器享有3年的保質期，在此期間由于制造上的原因而使質量低于特性要求的本公司將免費予以維修。3.本儀器實行三包。4.在儀器使用壽命內，本公司將長期提供儀器的維護、使用培訓、配件供應等相關服務。5.如果在使用中發現問題，請及時與本公司聯系，我們將根據情況采取不同方式：上門維修指導，或返廠維修
