蕪湖架空線路故障測試儀 三相線路兩回線路間零序互感測試接線示意，如圖（3）（圖3）測試兩條輸電線路間的零序互感時，先將兩條線路末端三相短路接地，線路Ⅰ首端三相引線并接在一起分別對應接入裝置電流端子，然后再將線路Ⅱ首端三相引線并接在一起分別對應接入裝置電壓端子，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序互感測試，測試結果為雙回線路間零序互感及三相線路的單相零序互感。8.5 三相兩回線路間零序耦合測試接線示意，如圖（4）（圖4）測試兩條輸電線路間的零序耦合參數時，先將線路Ⅰ首端三相引線并接在一起分別對應接入裝置零序耦合輸出端子，線路Ⅱ首端三相引線并接在一起分別對應接入裝置電流端子，通知對側將兩條線路末端三相懸空，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序耦合測試。8.6 二相線路工頻參數測試接線（略）二相線路測試接線與三相線路接線原理基本相同，本裝置定義使用A相、C相對應接入被測線路的二相（對直流線路分別對應正極導線、負極導線）即可，操作按照顯示屏幕菜單對應提示進行。9 測試裝置操作面板（圖5）說明： ① RS232通訊接口；② 熱敏打印機；③ 電源故障類型顯示燈（過壓、過流、短路、過熱）；④ 液晶顯示屏； ⑤ U盤數據導出接口；⑥ 電源緊急停止輸出按鍵；（0～9）數字設置鍵盤； ⑧ [《《《 ]顯示屏幕對應的功能操作熱鍵；10 測試裝置接線面板(圖6)說明：① 單相220V交流輸入端；工作電源總開關；③ 雙回線路零序耦合測試輸出端子； ④ 外殼地端子； ⑤ 電壓測量輸入（UA、UB、UC）插孔； ⑥ 測試電源輸出（A、B、C）插孔；⑦ 裝置試驗接地端子（Un電壓參考點）； ⑧ 外部輸入電流接線端子（裝置檢定時標準電源電流輸入）；

蕪湖架空線路故障測試儀 測試線路工頻參數步驟及工作順序測試裝置的測試接線和拆線操作請按照下述步驟進行：1）將被測試線路的引下線可靠接地；2）將測試裝置試驗接地和外殼接地可靠接入大地；3）將測試裝置的對應接線端子與被測試線路的引下測試線對應連接；4）開始測試前先打開線路首端外部接地，再根據試驗內容要求，通知線路末端分別接地或懸空進行相應參數測試；5）所有測試完成后，將線路首端通過接地刀閘或人工接地線可靠接地；6）拆除裝置測試線，后拆除裝置試驗接地和外殼接地；7）恢復線路測試前的狀態；8）結束試驗工作手續并匯報相關上級；9）完成測試報告。注意：架空線路雙回線路間的零序互感及耦合電容的測試，在同塔并架或平行段長度大于其中任一條線路總長度的20％以上時，應進行測試。純電纜線路的主芯線與內外護套的互感測試，因電纜敷設長度緣故對于外護套未進行完全換位且一端接入過壓保護器的電纜線路，建議在裝有過壓保護器側進行互感測試，完全換位的不必進行。并且對純電纜線路的正序、零序阻抗測試時，因集膚效應和趨表效應影響，建議所施加的試驗電流不小于20A為宜。純電纜線路的正序電容等同于零序電容。7 輸電線路工頻參數測試報告的內容及要求7.1 線路（屬性）原始資料: 線路產權所屬單位、線路名稱、線路總長度、導線型號與分裂根數、三相排列方式、相間平均距離、地線及耦合地線排列接地方式；輸電線路若為電纜線路則應有外屏蔽及鎧裝的接地方式，當保護有要求時應對電纜外護層按照線路參數測試方法要求測試相關參數。7.2 線路測試內容：各相靜電感應電壓、電磁感應電壓、接地電流、絕緣電阻直流電阻、工頻阻抗及電容等參數測試結果；7.3 測試時的氣象及溫度、測試日期、時間、測試儀器、試驗人員、審核人員、批準人員、試驗結論。

蕪湖架空線路故障測試儀在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。2工作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的直流脈沖信號使故障重現，根據基爾霍夫定律，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失。逐級縮小接地區間范圍，直到找到故障點。示意圖如下:圖1 系統示意圖3主要功能與特點3.1充分注重用戶的使用體驗：體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。3.2適用于小電流接地系統配電網能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。3.3超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了系統分布電容影響，數據采樣更加。3.4故障電阻的檢測范圍寬，能夠有效檢測高阻接地等隱性故障：?本儀器能夠檢測線路上由于瓷瓶開裂、污物、潮濕等原因高阻狀態下的接地，此狀態的檢測可有效的防止隱性接地故障的發生。

蕪湖架空線路故障測試儀這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電，一次可以工作6小時以上，重量小于8公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障。（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點。在線路正常運行時，可實時檢測線路負荷電流。（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。

蕪湖架空線路故障測試儀 絕緣桿的長時耐受電壓不得低于運行線路的額定電壓；拉合接地刀閘時，必須穿戴合格的絕緣靴和絕緣手套。5.3 測試線路參數前應保證被測線路首末兩端通訊暢通、清晰且應有后備通訊手段。5.4 測試前，凡需接地的，必須先確認已接地良好 如儀器外殼試驗電源和被試線路的中性點等。凡屬工作接地 如測零序阻抗時的中性點接地的阻抗應小到不影響測試精度的要求。5.5 測取有相鄰并行或交叉跨越較多，特別是有更高電壓線路相鄰或交叉、平行線路的工頻參數時必須先測靜電感應電壓、電磁感應電壓、接地電流后，以評估線路參數測試裝置可否滿足測試條件。注意:靜電感應電壓幅值的大小主要是由于同塔并架或平行的運行線路與被測線路單位長度因線路間耦合電容和對地電容二者分壓比決定。線路工頻感應電流主要是由于同塔并架或平行的運行線路產生的零序電流通過電磁場作用與被測線路的互感抗XH感應過來的，會隨運行線路上的零序電流變大而變大的。5.6 測試時必須作到：1) 全線路無其他工作；2) 線路兩側開關及刀閘確保均在斷開位置，且無工作；5.7 現場測試應在天氣良好的情況下進行，不得在雷雨天進行，也不宜在風、雪天進行；5.8 影響線路參數測試準確性的四個因素：1) 當測量較短的線路(如1km以內)的阻抗參數(Z1、Z0)時測試應采用四端法測量，即接入線路首端的電壓引線和電流引線應分別接入測試裝置。2) 測取較長(100km以上)線路的阻抗(或電容)參數時 采用單端測量法，也可采用雙端測量法在線路首末兩端同時讀取電流(或電壓)取首末兩端的平均值供計算用。

蕪湖架空線路故障測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本產品是用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟在農村的配網線路中接地更為常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地?fù)u，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。

蕪湖架空線路故障測試儀架空暫態錄波型遠傳故障指示器1　范圍本標準根據《QGDW 11814—2018架空暫態錄波型故障指示器技術規范》制定。本標準規定了架空暫態錄波型遠傳故障指示器（以下簡稱指示器）的使用條件、技術要求試驗項目及方法等。本標準適用于額定電壓 10kV、額定頻率50Hz的三相交流配電架空線路中監測負荷、指示、上報短路和接地故障線路區段信息的指示器。2　規范性引用文件下列文件對于本文件的應用是必不可少的。凡是注日期的應用文件，僅注日期的版本適用于本文件。凡是不注明日期的應用文件，其版本（包括所有的修改單）適用于本文件。?GB/T 2423.1 電工電子產品環境試驗 第 2 部分：試驗方法 試驗 A：低溫?GB/T 2423.2 電工電子產品環境試驗 灼熱絲/熱絲基本試驗方法 成品的灼熱絲可燃性試驗方法?GB/T 11022-2011高壓開關設備和控制設備標準的共用技術要求?GB/T 5095（所有部分） 電子設備用機電元件 基本試驗規程及測量方法?GB/T 11287-2000 電氣繼電器 第21部分 量度繼電器和保護裝置的振動、沖擊、碰撞和地震試驗篇：振動試驗（遠動設備及系統 第 2 部分：工作條件 第 1 篇：電源和電磁兼容性?GB/T 17626.2 電磁兼容試驗和測量技術 靜電放電抗擾度試驗?GB/T 17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗?GB/T 17626.4 電磁兼容試驗和測量技術 電快速瞬變脈沖群抗擾度試驗?GB/T 17626.5 電磁兼容試驗和測量技術 浪涌（沖擊）抗擾度試驗?GB/T 17626.8 電磁兼容試驗和測量技術 工頻磁場抗擾度試驗?GB/T 17626.9 電磁兼容 試驗和測量技術 脈沖磁場抗擾度試驗?GB/T 17626.10 電磁兼容試驗和測量技術 阻尼振蕩磁場抗擾度試驗?DL/T 634.5101 遠動設備及系統 第 5-101 部分：傳輸規約 基本遠動任務配套標準?暫態錄波型故障指示器技術條件和檢測規范

蕪湖架空線路故障測試儀 線路參數測試工作的步驟6.1 準備工作1) 編制參數測試方案，應歷經：收集相關資料信息，現場踏勘 ，編寫，審核，審定，批準等步驟。2) 落實相關人員，各相關人員應熟悉線路參數的測試方案。3) 備齊備好：測試設備、測試電源、測試用線、通訊工具、運輸工具。4) 安排被測線路停電計劃。6.2 現場試驗工作順序1) 完成被測線路的停電操作和措施；2) 許可工作的手續；3) 依次應先進行以下試驗：a、在線路首端測試靜電感應電壓，線路兩端均不接地，本測試裝置已配置高內阻三相靜電感應電壓測試絕緣棒，可三相同時測取；b、線路末端接地時，在線路首端測試線路的電磁感應電壓，操作本裝置可直接完成三相同時測取；c、選擇裝置測試感應接地電流，操作線路遠端接地測取電磁感應（干擾）電流，遠端不接地測取電容（干擾）電流。4） 核對相別（新建、改建線路應作）。注意：①當被測線路靜電感應電壓超過1000V及以上時，不可使用普通的絕緣電阻表測試線路絕緣電阻，否則容易燒毀儀器，需采用具有抗感應電壓的高壓絕緣電阻測試儀完成線路絕緣測試及核對相序建議選用我公司抗干擾線纜絕緣電阻測試儀。②當被測線路末端接地后，由首端測量到的電磁感應電壓超過10V時，也不可使用直流電橋或直流電阻測試儀測試線路直流電阻，否則容易損毀儀器，需采用抗交流工頻干擾的線纜直阻儀測試，建議選用我公司抗干擾的線纜直阻儀。

蕪湖架空線路故障測試儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題?，F(xiàn)有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。

蕪湖架空線路故障測試儀系統概述 本測試系統是在我公司原大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/TkV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。本裝置的可實現的測試項目(配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。a) 被測線路首末端懸空--線路靜電感應電壓、接地電流測量； b) 被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量； c）高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器； d) 線路各相絕緣電阻測試、核對相別、線路直流電阻測量；e) 三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容；e) 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；f) 多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析；

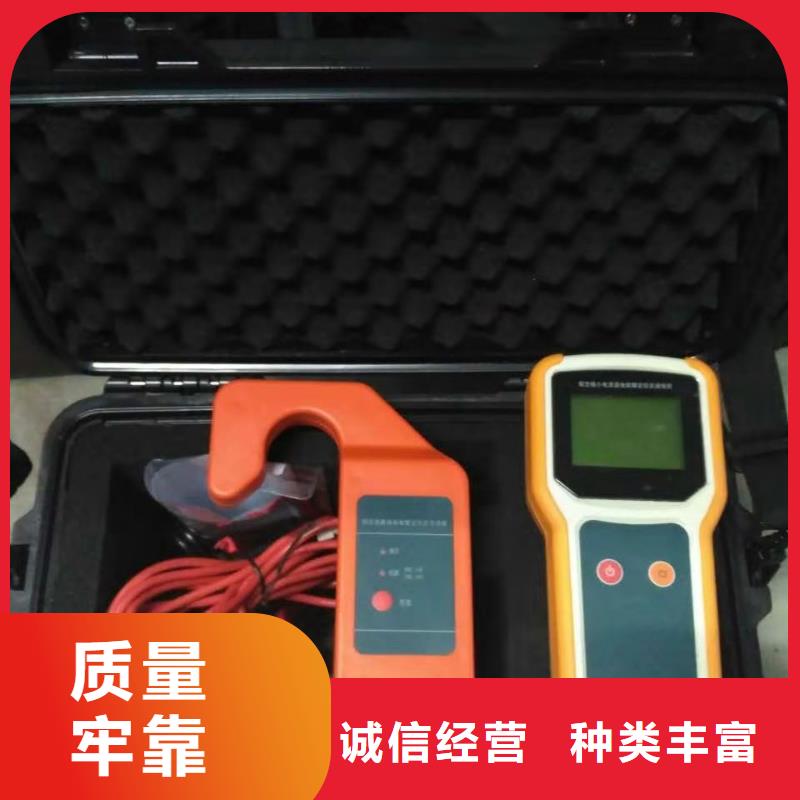

蕪湖架空線路故障測試儀新的電網改造工程“三相三線”供電方式增強了配電線路的絕緣水平，提高了供電可靠性，減少了線路損耗。但也經常發生單相接地故障，特別是在大風、暴雨、冰雹等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了電網的正常運行。故障發生后，由于線長范圍廣，采用傳統的方法進行排查，很難快速準確查到故障點。配電線路單相接地故障點巡查裝置（簡稱：巡查助手），用于6kV、10kV、20kV、35kV架空線路單相接地故障點的查找。對于瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障，查找快速，減小線路檢修人員的工作強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。鉗表與接收器技術規格檢測方式鉗形CT，積分方式傳輸方式433MHz無線RF傳送，傳輸距離約30mLCD尺寸62mm×44mm裝置尺寸長100mm×厚35mm×高204mm鉗口尺寸Ф50mm 測量范圍0.1mA～1200A（50Hz）0.1 mA～200 mA（22Hz）采樣頻率2次/秒分 辨 率0.1mA測試精度±2％±5dgt （23℃±5℃，80％RH以下） 數據存儲200組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿線路電壓線路帶電不超過35kV（帶絕緣桿操作）數據保持檢測模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消保持?jǐn)?shù)據查閱“MR”符號指示，能上下翻閱所存數據超量程溢出顯示“OL A”符號顯示無信號指示當手抄器未收到發射信號時動態顯示“NO SIGNAL- - - -”符號自動關機若不檢測時約15分鐘后，裝置自動關機電源DC6V 4節7號堿性電池，無線接收：5節1.5V5號堿性電池電池電壓當電池電壓低于5.4V時，電池電壓低符號 顯示，提醒更換電池 裝置重量鉗表和手抄器總重量2.5Kg（含絕緣桿和電池）工作環境溫濕度-10℃～40℃； 80％Rh以下存放環境溫濕度-10℃～60℃； 70％Rh以下干擾不受433MHz同頻信號干擾絕緣桿尺寸伸縮式令克棒0.9米/節（4節）絕緣強度AC 40kV/rms (絕緣桿與鉗芯之間)結構防滴漏Ⅱ型

蕪湖架空線路故障測試儀系統概述 本測試系統是在我公司原大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/TkV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。本裝置的可實現的測試項目(配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。a) 被測線路首末端懸空--線路靜電感應電壓、接地電流測量； b) 被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量； c）高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器； d) 線路各相絕緣電阻測試、核對相別、線路直流電阻測量；e) 三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容；e) 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；f) 多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析；

蕪湖架空線路故障測試儀特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠；（2）裝置內配有搖表輸出功能，可查找由高阻接地引起的單相接地故障.；（3）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用；（4）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度；（5）電流采集接收無線天線內置，確保鉗表絕緣可靠；（6）背光顯示可以設置，方便夜間使用；（7）體積小、重量輕、操作簡單、攜帶方便。3.2技術參數（1）信號發生裝置異頻電流輸出范圍：0-40mA搖表測量范圍：0-30MΩ輸出精度：±1mA輸出功率：150W測量范圍：0-300kΩ檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池24V/12Ah工作時間：大于6h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 10kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：大于40m鉗口尺寸：Φ48mm測量范圍：0.1mA-60.0mA(異頻電流) 1A-1000A（負荷電流）測試精度：±1％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：內置大容量鋰電池，5V充電（可以手機充電寶） DC3.5圓頭接口裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：內置大容量鋰電池，5V充電（可以手機充電寶） DC3.5圓頭接口裝置重量： 300g

蕪湖架空線路故障測試儀分段越來越短，故障點也逐步逼近，直至找到故障位置。若線路存在分支，應重點在分支處測量，以判斷故障發生在主干還是分支。若判斷是分支故障，則繼續在分支線路上分段定位。若分支線路為電纜發生故障，則應換用電纜故障測試儀進行測距和定點。由于線路分布電容影響，對高阻故障發射機同樣會注入電流。第四章 儀器維護一、質保本儀器三年保修，但其中內置鋰離子電池保修（換）一年。超過上述期限，維修時只收取更換的器件成本費。若因為使用不當造成損壞（包括保修期內），或超過保修期限發生產品質量問題，我公司負責維修，維修時只收取更換的器件成本費。儀器出現下列問題時，用戶可以嘗試自行解決：不開機：可能是電池已耗光，請嘗試先充電再使用。儀器自動關機：可能是因為電池欠壓自動關機，或長時間未進行任何操作自動關機，請嘗試重新開機。開機后立即關機：原因是電池欠壓，請先對電池充電再使用。若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。
