蕪湖變壓器油色譜在線監測系統此參數的設定將直接影響系統檢測性能與檢測結果。一般情況下，該參數在出廠前一調試設定完畢，現場無需重新設定。如出現變故，需重新設定，必須在相關專業技術人員的監護下操作。模式設置主要用來設定采樣開始時間與采樣周期，用戶可根據具體情況設置該現場主機的采樣模式。圖6.24 采樣參數設置界面實時操作功能包含時間校準、開始采樣、停止采樣、獲取單次數據、獲取全部數據、所有數據等功能。該功能主要為用戶提供實時的遠程操作，實現現場主機的隨機采樣、數據獲取、對時、多余數據等功能，達到變壓器油色譜分析實效性目標。以上陳述的所有操作及該現場主機的實時運行信息，本界面的信息框中均有明細記錄，用戶可通過該信息查詢了解現場主機及系統運行的詳細信息。圖6.25 實時操作界面計算參數功能鍵設置了如圖6.26所示的權限功能，該功能只有具備管理員權限的專業技術人員方可操作。圖6.26 計算參數設置界面本檢測系統報警設置為用戶提供自主報警參數的設置功能。系統默認值均為“0”。供應商建議用戶采用IEC標準設置氫氣、總烴、乙炔報警門限，其余用戶可按需要設置。對于報警門限值的設定供應商建議按不同變壓器的運行狀況設置不同的報警值，但報警值不宜過小，以免造成不必要的、頻繁的報警。IEC標準氫氣一級門限：1501μL/L；總烴一級門限：1501μL/L；乙炔（220KV等級變壓器）一級門限：31μL/L。圖6.27報警參數設置界面

蕪湖變壓器油色譜在線監測系統溶劑峰嚴重拖尾 分流流速低；隔墊清洗氣流速低；進樣速度不合適。內襯管密封不嚴提高分流氣流速；增加隔墊清洗氣流速；摸索合適的進樣速度；壓進內襯管出現嚴重的鬼峰色譜柱殘流的高沸物系統污染；玻璃內襯管污染；載氣氣路污染。高溫老化色譜柱老化系統；清洗玻璃內襯管；在載氣路增加過濾器第七章　　鎳轉換爐變壓器油色譜儀的檢測對象為溶解于絕緣油中的七種氣體組份： H2、O2、CH4、C2H4、C2H6、 C2H2、CO、CO2，以TCD測定H2、O2，以FID測定烴類氣體和CO、CO2。由于FID對CO、CO2沒有響應，而TCD的檢測靈敏度不夠，采用鎳轉換爐，把CO、CO2轉化為CH4（CO、CO2轉化為CH4的轉化率均大于98），用FID檢測以提高CO、CO2的檢測靈敏度。鎳轉化爐結構示意圖如圖所示。第八章　儀器維護保養及常見故障處理1 儀器的保養與維護 1.1 儀器的保養在日常使用過程中，應注意對儀器進行必要的保養，以保證儀器正常工作，延長其使用壽命。氣體鋼瓶應放置在通風之處，盡量將氣體鋼瓶與儀器分處放置；三根氣體凈化管內必須填裝分子篩、硅膠，以吸收氣體中的雜質，并注意失效后及時更換；注意經常更換進樣口的硅膠墊；注意經常用適當?shù)娜軇┣逑磧?nèi)襯管；儀器在不使用時，應用罩子將儀器罩住，防止灰塵及異物進入。 1.2 儀器的維護 1.2.1氣體凈化器的維護流路控制系統中，接有過濾器，其中就置放有5A分子篩。5A分子篩需要定期更換或活化。活化溫度為260℃，時間24小時。1.2.2氣體凈化管的維護流路控制系統中，載氣接有氣體凈化管，其中就置放有5A分子篩。5A分子篩需要定期更換或活化。活化溫度為260℃，時間24小時。

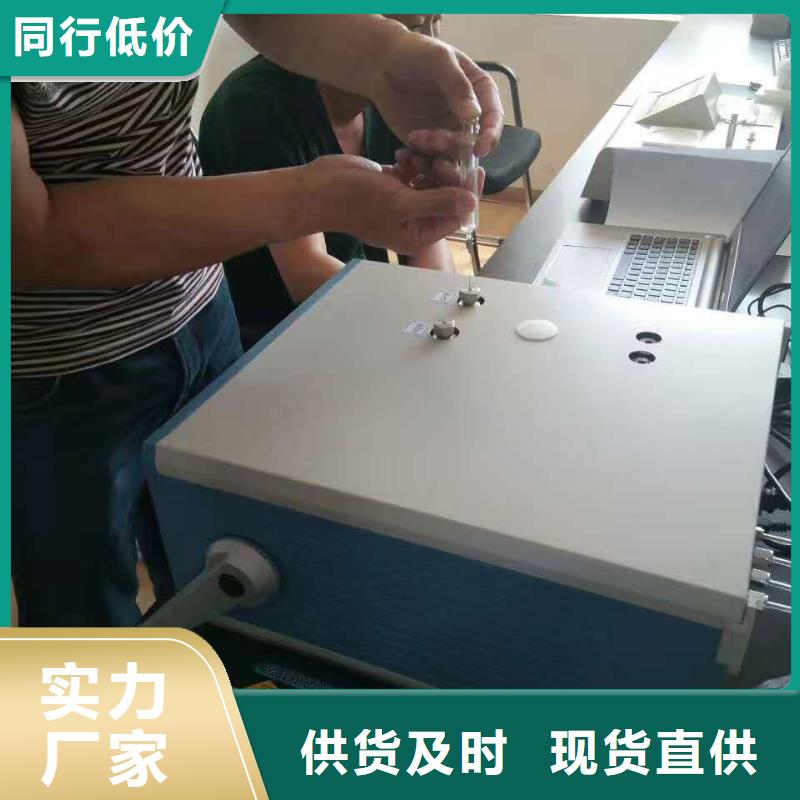

絕緣油氣相色譜儀直銷廠家 <蕪湖>天正華意電氣設備有限公司

蕪湖變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

蕪湖變壓器油色譜在線監測系統采樣指示：數據采集過程中啟動，時間約20-30分鐘，其它時間處于常閉狀態。4、通訊指示：系統通訊進程指示。系統開始運行與數據上傳過程中閃爍，其它時間保持常閉狀態。5、恒溫A指示：色譜柱溫度控制指示。6、恒溫B指示：油室溫度控制指示。7、壓力指示：載氣壓力正常指示。載氣欠壓時熄滅。8、吹掃指示：色譜柱吹掃過程指示。9、柱溫控制器：控制并恒定色譜柱的氣體分離溫度，溫度漂移小于0.5℃。綠色顯示為實時溫度值；紅色顯示為設定溫度值。10、油溫控制器：控制并恒定油室中變壓器油的溫度，溫度漂移小于0.5℃。綠色顯示為實時溫度值；紅色顯示為設定溫度值。11、開/關：啟動按鈕。12、電源指示：裝置上電狀態顯示，常開狀態。圖4-2面板布置圖5安裝、運行及維護5.1標準配置1、單套變壓器油色譜在線監測系統配置表序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺12循環油管紫銅管外徑6mm米303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個24球閥不銹鋼外徑6mm，通徑4mm個15不銹鋼減壓器15-2.5kg/cm2個16載氣管不銹鋼管外徑3mm，通徑2mm米0.57載氣純凈空氣15L/瓶瓶28網線屏蔽線箱19系統軟件光盤套110產品使用手冊本111檢驗報告單份112保修憑證份1非標配置1微水檢測芬蘭維薩拉TMM162套1非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。

<蕪湖>天正華意電氣設備有限公司 絕緣油氣相色譜儀直銷廠家

蕪湖變壓器油色譜在線監測系統溫度達到保護溫度值時，儀器將自動關閉全部加熱電源，蜂鳴器報警，并顯示報警代號及錯誤信息，此狀態將一直保持到關閉儀器總電源為止（或人為處理并報警狀態）。報警以后請不要立即關閉儀器總電源，要查看報警代號、查找原因及錯誤信息，并根據錯誤信息解決故障。在儀器工作過程中能夠合理地使用過溫保護，在溫度一旦失控時，可對儀器和外圍設備進行有效地保護，以免承受不必要的損失。圖十三 溫度控制界面《注意》過溫保護溫度的設置一定要大于使用溫度的20℃或20℃以上，不能高于400℃，若低于使用溫度或設置錯誤，系統將出現報警提示，保護溫度設置數據仍為原來的數據，儀器將處于保護狀態，不能正常工作。 說明：柱 箱-----指柱室溫度；汽化1-----指填充柱汽化室（進樣口）的溫度；汽化2-----指毛細管柱汽化室（進樣口）的溫度；檢測1-----指氫火焰離子化檢測器（FID）的溫度（氫焰1--氫焰2是同一個溫度）或NPD溫度（有NPD時）；檢測2-----指熱導池檢測器(TCD)的溫度或FPD溫度（有FPD時）；檢測3-----指電子捕獲檢測器（ECD）的溫度或甲烷轉化爐的溫度（有甲轉時）；各加熱單元的位置圖見下圖。各加熱單元的位置圖0 ～ 9 數值鍵，用于設定參數時的數值聲 音：正常按鍵操作時發出短聲，按鍵錯誤時發出長聲，報警時發出連續短聲按菜單鍵《菜單/Menu》，則狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，再按右移光標鍵《 》，將光標移到《檢測器》欄上，然后按《確認》鍵，則顯示屏顯示檢測器控制界面〔圖十四〕。此時光標處于TCD極性位置時，下面狀態欄顯示0＝負，1＝正，即按《0》＋《確認》鍵，輸入負按《1》＋《確認》鍵，輸入正當光標處于TCD電流位置時，下面狀態欄顯示TCD熱絲電流0到200mA，即TCD熱絲電流范圍0～200mA。FID極性和TCD極性顯示相同 0＝負、1＝正，F(xiàn)ID的靈敏度為0到4，0靈敏度、4。ECD的靈敏度為0和1，0高靈敏度、1低靈敏度，ECD電流：0＝0.5nA、1＝1nA、2＝2nA。

<蕪湖>天正華意電氣設備有限公司
<蕪湖>天正華意電氣設備有限公司

蕪湖變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

<蕪湖>天正華意電氣設備有限公司 絕緣油氣相色譜儀直銷廠家

蕪湖變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

<蕪湖>天正華意電氣設備有限公司
絕緣油氣相色譜儀直銷廠家

蕪湖變壓器油色譜在線監測系統此參數的設定將直接影響系統檢測性能與檢測結果。一般情況下，該參數在出廠前一調試設定完畢，現場無需重新設定。如出現變故，需重新設定，必須在相關專業技術人員的監護下操作。模式設置主要用來設定采樣開始時間與采樣周期，用戶可根據具體情況設置該現場主機的采樣模式。圖6.24 采樣參數設置界面實時操作功能包含時間校準、開始采樣、停止采樣、獲取單次數據、獲取全部數據、所有數據等功能。該功能主要為用戶提供實時的遠程操作，實現現場主機的隨機采樣、數據獲取、對時、多余數據等功能，達到變壓器油色譜分析實效性目標。以上陳述的所有操作及該現場主機的實時運行信息，本界面的信息框中均有明細記錄，用戶可通過該信息查詢了解現場主機及系統運行的詳細信息。圖6.25 實時操作界面計算參數功能鍵設置了如圖6.26所示的權限功能，該功能只有具備管理員權限的專業技術人員方可操作。圖6.26 計算參數設置界面本檢測系統報警設置為用戶提供自主報警參數的設置功能。系統默認值均為“0”。供應商建議用戶采用IEC標準設置氫氣、總烴、乙炔報警門限，其余用戶可按需要設置。對于報警門限值的設定供應商建議按不同變壓器的運行狀況設置不同的報警值，但報警值不宜過小，以免造成不必要的、頻繁的報警。IEC標準氫氣一級門限：1501μL/L；總烴一級門限：1501μL/L；乙炔（220KV等級變壓器）一級門限：31μL/L。圖6.27報警參數設置界面

蕪湖變壓器油色譜在線監測系統 檢測器變壓器油色譜儀檢測器采用單元組合設計，可提供熱導檢測器(TCD)、氫火焰離子化檢測器（FID）、電子捕獲檢測器(ECD)、火焰光度檢測器(FPD)和氮磷檢測器(NPD)等五種檢測裝置，多同時安裝四個檢測器。見圖四三、安裝準備1、安裝準備儀器應安裝在專用的色譜儀器分析實驗室內，以便于將儀器與氣源分開管理。儀器應安裝在牢固無振動的水泥或木質工作臺上，工作臺的臺面上應留有足夠的空間，以便于放置電腦、色譜數據工作站、記錄儀、積分儀等外圍設備，工作臺的背后應留有一事實上的間隙（0.5米以上），以備于儀器維護保養。電源應有足夠的功率（大于5KW）。儀器應遠離火種，室內不得有強腐蝕性氣體，應避免室內溫度劇烈波動和空氣的過分流動。工作臺（高0.7-0.8米＊寬0.6-0.7米＊長2米）的設置請參照（圖五） 。圖五 工作臺的設置儀器所需要的載氣和輔助氣體，一般可由高壓氣體鋼瓶、氣體發生器、無油空氣壓縮機等裝置提供，高壓氣體要經過減壓閥減壓后供給儀器。氣源是儀器啟動的前提條件，所以必須提前考慮。若用戶訂貨時提出具體的使用要求時，制造商可以協助用戶購置必要的設備。儀器根據檢測器的配置情況應選擇不同的氣體，氣體的種類和基本參數及選用原則請參照（表一）。表一檢測器 氣 源 入口壓力 純 度TCD H2或He 0.26MPa 99.999％FID H2 0.26MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 無灰塵、油霧、水份等ECD N2或He 0.4～0.5MPa 99.999％或Ar/CH4 H20≤0.002pma02 ≤1ppmFPD N2 0.4-0.5MPa 99.995％N2或He 0.4～0.5MPa 99.998％Air 0.4—0.5MPa 99.998％儀器允許使用氣體發生器、無油空氣壓縮機等裝置來提供儀器的工作氣源。氣體發生裝置或空氣泵產生的氣體含水量較高，使用時一定要進行必要的氣體凈化。使用氣體凈化裝置時要注意對該裝置的定期保養。

<蕪湖>天正華意電氣設備有限公司 絕緣油氣相色譜儀直銷廠家

蕪湖變壓器油色譜在線監測系統．更換色譜柱2．載氣污染2．更換或再生載氣過濾器3．載氣流速太高3．重新調節載氣流速4．接地不良4．檢查并做好良好的接地5．高阻污染5．清洗污染的高阻6．進樣器污染6．清洗進樣器中進樣管7．空氣或氫氣流速太高或太低（FID）7．重新調節空氣或氫氣的流速8．空氣或氫氣污染8．更換氫氣或空氣過濾器9．水冷凝在FID中9．增加FID溫度水分10．高頻信號線故障10．檢查高頻信號線額外峰故障判斷檢查方法及修理1．前一樣品的高阻分峰1．待前一次樣品全部溜出后再進樣2．冷凝在層析柱中的水分在出峰2．安裝或再生凈化器的操作條件要適當選擇3．樣品分解3．降低進樣器溫度4．樣品被污染4．保證樣品干凈鋸齒型基線故障判斷檢查方法及修理1．穩流閥膜片疲勞1．換膜片或修理閥2．載氣瓶減壓閥輸出壓力變化2．調節載氣閥減壓的壓力在另一位置3．氣流的流量不當3．重新設置氣流的流量反峰故障判斷檢查方法及修理1．氫氣流量過大（FID）1．調整氫氣流量2．正負開關弄錯2．改變正負開關到正確的位置3．參比池與測量池的鎢絲引線搞錯（TCD）3．檢查參比池與測量池鎢絲的引線情況。沒有進樣而基線單方向變化（FID）故障判斷檢查方法及修理1．檢測器溫度太低1．提高檢測器溫度色譜柱溫停止加溫或失控2．檢修控溫系統和加熱絲鉑電阻3．探漏單方向基線漂移故障判斷檢查方法及修理1．檢測器溫度大幅度變化1．穩定檢測器溫度2．放大器零點漂移2．檢修放大器各部件3．柱溫大幅度增加或減少3．穩定色譜柱溫度4．漏氣4．探漏升溫時不規則基線變化故障判斷檢查方法及修理1．柱流失過多1．選擇適當色譜柱，使用柱溫應遠低于固定液使用溫度，老化柱子2．沒有選擇好合適的操作條件2．選擇合適的操作條件3

<蕪湖>天正華意電氣設備有限公司

蕪湖變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

<蕪湖>天正華意電氣設備有限公司 絕緣油氣相色譜儀直銷廠家

蕪湖變壓器油色譜在線監測系統凈化裝置內部的填充物要做到定期活化或更換，否則將失去應有的作用。長期使用含水量高的氣體會減少色譜柱的使用壽命，降低儀器的穩定性及污染氣路系統使儀器不能正常工作。2、開箱儀器到貨以后，請及時檢查儀器外包裝，并對照發貨單清點檢查數量的完整性。如發現外包裝已破損或配套部件遺失時，請及時與運輸部門取得聯系，并通知供應商，以便及時妥善地處理。拆箱后請檢查儀器外觀質量，查看在運輸中有無破損現象，并對照裝箱清單點附件、備件數量是否相符。儀器配置情況與產品訂貨單是否一致，功能是否完整，各轉動活動部位是否靈活可靠。若發現遺漏物品、裝配差錯或工作性能不完整時，請及時將信息反饋給供應商。以便及時妥善地處理。3、電源及信號連接本儀器的電源及信號接頭在儀器的后部（對應處印有文字說明），通電前檢查儀器電源輸入端電源插頭、保險絲座、電源插座是否滿足儀器使用要求，接地線是否良好。儀器電源總開關位于儀器的右側板的下側。儀器配電和其它用電設備單獨配置，以避免相互干擾。儀器各控制器各自帶有自己的信號輸出端口，儀器可同時安裝三個控制器（TCD、FID、ECD），或其中FPD、NPD。輸出信號線為通用型。儀器輸出信號可與記錄儀、數據處理機或色譜工作站等記錄裝置直接連接。4、氣路連接儀器氣源通過外徑Φ3mm的氣路管與氣路入口接頭（位于儀器機箱后側面下部）分別對應相連接（見下圖）。氣路管要用無油干凈的不銹鋼管或紫銅管或乙烯管、聚四氟乙烯管，注意經常性地檢查、維護，以防止泄漏事故發生。

<蕪湖>天正華意電氣設備有限公司 絕緣油氣相色譜儀直銷廠家

蕪湖變壓器油色譜在線監測系統無元器件損壞現象。6、電壓暫降、短時中斷抗擾度試驗裝置能承受GB/T 17626.11-2008中規定的試驗等級為40的持續時間10個周波的電壓暫降、短時中斷抗擾度試驗。7、承受阻尼振蕩磁場抗擾度試驗裝置的外殼端口能承受GB/T 17626.10中規定的試驗等級為5級的阻尼振蕩磁場抗擾度試驗。同時，干擾消失后，裝置正常工作。2.6連續通電出廠前，在常溫下進行不小于72h的連續通電試驗，裝置各項參數和性能指標符合企標。2.7要求防護等級：IP563產品功能介紹3.1數據采集功能運用氣相色譜分析原理，采用真空與電磁振蕩相結合的脫氣技術，應用復合型色譜柱氣體分離方法，使用基于集成傳感技術的檢測器，實現對變壓器油中溶解的多組分氣體H2、CO、CH4、C2H6、C2H4、C2H2的在線檢測，可輔助實現CO2及微水H2O的檢測。3.2工作原理電力變壓器、電抗器、套管等充油高壓電氣設備，通常采用油、紙\紙板組成絕緣系統。當設備內部發生熱故障、放電性故障或油、紙老化時，會產生多種故障氣體，這些故障氣體溶解于油中。不同類型的故障產生的氣體組份及濃度也不同，因此故障氣體組份可以反映不同類型的故障。利用氣相色譜分析法對故障氣體組份進行定性、定量分析，獲得氣體組份及其含量，實現對變壓器的故障診斷。
