烏海手持式光數字測試儀智能變電站光數字繼電保護測試儀青島天正華意電氣設備有限公司本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，

<烏海>天正華意電氣設備有限公司

烏海手持式光數字測試儀4英寸大屏幕800×600高亮真彩LED工業用液晶屏；筆記本電腦專用觸控板；精心設計的專有設計觸摸鍵盤；USB接口2個，可外接鍵盤、鼠標、U盤等USB設備。3.12 輸入電源輸入電壓范圍：165VAC~265VAC 200VDC~360VDC；標準輸入電壓：220VAC 50HZ電流：0.5A（Max）。3.13 箱體尺寸與重量全鋁合金擠壓型材標準機箱280×363.5×175mm（W×H×D）；重量：約9kg 。4、測試軟件功能 光數字繼電保護測試儀和傳統模擬輸出繼保儀測試方法相同，主要的區別是和保護裝置的信息交互接口發生了變化。配套測試軟件仍是我公司模擬輸出繼保儀的測試軟件HD_DPTS，功能強大、成熟可靠、使用方便。軟件界面及其操作方法不變，測試時需先對SMV及GOOSE 接口進行數字保護試驗配置，便能方便地完成所有測試項目。提供了針對數字保護測試特殊需要而精心設計的特色功能：1、SMV及GOOSE 接口配置：a. 導入SCL配置文件自動配置；b. 導入PCAP網絡報文文件自動配置；c. 偵測接收相關IED輸出的SMV及GOOSE報文并解析配置信息；d. 手動自行輸入修改配置。2、SMV及GOOSE報文丟幀、錯時錯序、失步、品質異常、數據畸變等報文異常模擬測試功能；3、SMV報文均勻性偏差模擬測試功能；4、測試中斷期間的SMV及GOOSE報文鏈路保持功能；5、PCAP網絡報文文件SMV采樣數據故障回放功能

數模一體化繼電保護測試儀烏海質保一年

烏海手持式光數字測試儀數字化的保護和智能設備的測試儀器相應的也必須滿足一系列應因而生的新需求，內置GPS同步時鐘和嵌入式工控機且可外接功放的光數字繼電保護測試儀就是為了滿足這些新需求而精心研制的第三代全新系統， 業已經相關權威部門檢測通過，并在國內數十個單位應用并獲得好評。2、用途及其適用范圍傳統繼電保護、儀器儀表等二次設備的模擬量輸入信號是經電纜傳輸的二次電壓、電流的模擬量，開入、開出采用硬接點連接。數字繼電保護、儀器儀表等二次設備的模擬量輸入信號是經光纜傳輸的基于IEC 61850通訊協議的電壓、電流的數字量，開入、開出采用經光纜傳輸的基于IEC 61850通訊協議的數字信號。IEC61850標準定義了采樣值傳輸（Sampling Measured Value，簡稱SMV）和通用面向對象的變電站事件（Generic Object Oriented Substation Events，簡稱GOOSE）兩種抽象模型：1、SMV模型應用于采樣值傳輸及相關服務，目前通常有IEC61850-9-1、IEC61850-9-2及IEC60044-7/8（即FT3）三種格式。2、GOOSE模型提供了變電站事件（如命令、告警等）快速傳輸機制，用于跳閘和故障錄波啟動等報文的傳輸。GOOSE 采用組播方式傳送數據以太網傳輸方式有點對點、廣播和組播，GOOSE 采用連續多次傳送的方式實現可靠傳輸。

烏海手持式光數字測試儀 模式三：Goose發布-Goose訂閱2.12 測試配置測試配置主要用來定義電流電壓、狀態序列、Goose發布等保護功能測試模塊需要用到的SV/GS控制塊。新增 F1添加新的SV/GS報文控制塊；修改 F2編輯選中SV/GS報文控制塊的屬性參數；刪除 F3刪除選中SV/GS報文控制塊；通道映射 F4用于定義SV報文控制塊的數據集，包括通道映射、變比設置、品質設置等；光口轉發 F5用于控制光口數據進行鏡像、轉發、回環；下載 F6保存并下載設置的報文控制塊參數定義并使其生效；測試配置有任何變動，您都必須點“下載”否則不會生效。控制塊使能OK鍵不勾選——不發送或接受該組報文；勾選——發送或接收該組報文2.12.1 添加報文控制塊提供三種添加方式：從解析的SCD文件中添加；從報文分析模塊偵聽到的報文控制塊添加；手動添加。手動添加/修改9-2 SV報文AppID：0x0000-0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255ASDU個數：0-20采樣點數：24-256點/周波同步方式：軟件強制，按同步標志位設定值發送；外部控制，按萬用表GPS同步對時（IRIG-B、PPS、1588） 的實時狀態發送；額定延時：0-5000ms通道個數：1-40歸零方式：整秒歸零（如80點/周波時，采樣計數0-3999）；不超過65535 0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255TTL:報文生存周期，一般采用2×T0（心跳）時間T0：心跳間隔T1：小間隔Goose發送過程（機制）示意圖通道數：0-128，Goose通道數據類型不同時，通道個數也會不同。手動添加/修改FT3報文報文格式IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文通訊傳輸方式：曼碼或異步串口波特性：5M、 可設采樣率：24～256點/周波LNNAME：邏輯接點名 0xFFLDNAME：邏輯設備名， 數據集，0x00-0xFF額定相電流：A額定相電壓：KV額定中性電流：A額定延時：us2.12.2 通道映射9-2 SV通道映射定義SV報文控制塊的數據集，包括通道變量映射、變比、品質、額定延時等。

<烏海>天正華意電氣設備有限公司
<烏海>天正華意電氣設備有限公司 數模一體化繼電保護測試儀烏海質保一年

烏海手持式光數字測試儀 報文分析2.2.1 偵聽報文偵聽/停止偵聽啟動/停止報文偵聽程序；信息流量選中報文的屬性參數詳細值，并與SCD進行匹配，檢測并標記非匹配項；監視啟動對選中報文的監視，包括波形、幅值、狀態變位、相位、頻率、諧波、統計（丟幀、離散度等）、異常、抓包分析等；過濾偵聽參數設置，包括過濾光口、報文類型等；導至發送將選中的報文導入到測試配置中，并定義為發送報文；設置對報文監視的參數設置，包括顯示一次值/二次值，是否重新采樣，相位參考通道，額定延時通道等設置。換行/頁方向鍵（上、下鍵換行，左、右鍵換頁）2.2.2 報文信息查看選中報文控制塊的詳細屬性參數值。IEC61850-9-1/20x88BAIEC61850 Goose0x88B8IEC60044-8 FT3IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文2.2.3 報文監視2.2.3.1 SV報文波形切換到通道波形監視畫面；上下鍵，選擇通道；左右鍵，翻頁；波形組成：（刷新頻率 1s）波形曲線通道描述幅值（一次值或二次值，可設）相位（參考相可設）頻率無效位（IEC61850-9-2）檢修位（IEC61850-9-2）諧波切換到通道諧波分析畫面；統計切換到SV報文幀數、丟幀次數、均勻性（離散度）統計畫面；告警切換到異常幀告警信息列表界面。設置彈出SV報文的相位參考通道與變比等參數設置界面。單通道諧波含量分析0-10次諧波有效值、頻率、含量分析。SV報文離散度統計分析統計累計幀數、丟幀次數、連續兩幀之間的/小時間間隔，并按找均勻性區間分布統計落在每個區間的幀數及百分比。異常幀告警列表對SV報文的丟幀、品質異常（檢修位、無效位等）、均勻性異常、同步位變化、Goose變位、發送機制異常等進行自動告警。

<烏海>天正華意電氣設備有限公司 數模一體化繼電保護測試儀烏海質保一年

烏海手持式光數字測試儀切換方式設定狀態的切換/結束方式。結束方式：按鍵觸發、時間觸發、開入觸發、開入或時間觸發狀態保持時長(s)：結束方式為時間觸發時生效，定義狀態輸出時長；觸發后延時（ms):結束方式為開入觸發（開入或時間觸發）時生效，定義收到開入變位后延時輸出時長；開入選擇/邏輯：結束方式為開入觸發（開入或時間觸發）時生效，通過勾選定義參與變位判斷的開入接點及組合邏輯；時間觸發啟動：定義狀態序列測試在指定時間開始。2.4.4 開出定義開出1-8在狀態中的輸出狀態。不勾選——斷開（001，false）；勾 選——閉合（110，true）。2.4.5 測試過程及結果分析點擊開始按鈕（F1），系統按定義好的狀態輸出列表及切換方式連續輸出各個狀態，并記錄各個狀態中的收到的開入變位時刻。測試結束后，自動切換到測試結果分析畫面。2.5 Goose發布Goose控制塊選擇：自動導入測試配置中定義的Goose發布報文控制塊，下拉列表選擇；方向鍵選中控制塊單元格后按OK鍵，彈出下拉選擇框或直接觸屏彈出下拉選擇框。修改值：F1或點擊值列單元格；修改品質：F2或點擊品質列單元格，彈出品質因素修改界面；置測試位：F3，對Goose報文控制塊的測試標志位置位；測試配置：F4，切換到測試配置畫面，進行Goose發布報文定義；發送選項：F5，彈出發送方式選擇畫面，控制發送方式；軟件默認修改通道值或品質后自動發送。發送：F6，當發送方式選擇為“編輯后發送”時生效，即修改通道值或品質后不立即發送，只有當點擊“發送”時才改變輸出。雙點類型注1：雙點類型暫時只支持01和10兩種狀態。注2：軟件暫時支持單點/雙點結構類型的發布。2.6 流量監視流量監視用來監視各個光以太網口的實時收發流量、平均流量、峰值流量。2.7 光功率測量光功率測量需要硬件支持光功率測量模塊可以分析各個光纖以太網口模塊的類型（傳輸速率、波長）、實時光功率強度、平均光功率強度及峰值。

<烏海>天正華意電氣設備有限公司 數模一體化繼電保護測試儀烏海質保一年

烏海手持式光數字測試儀內置1G高速采樣錄波模塊（規程要求：采用采樣速率1G的示波器或波形記錄儀），保證電流電壓響應時間、電流電壓同步性、電流電壓合閘角、開關量一致性測試的正確性；采用錄波方式、展顯狀態發生突變波形，通過分析計算得出結果；波形導出格式為JPG。內置高精度時間模塊，保證毫秒計時間測量的正確性。交直流電流同通道、交直流電壓同通道測量。獨特的跟頻技術，不同頻率的六路電流、六路電壓同時測量，保證電流、電壓的幅頻特性測量的正確性。同時測量電流、電壓的有效值、峰峰值（紋波）、基波值、直流分量、諧波含量。電流、電壓全自動換檔(進行檢定時根據檢測點指定檔位。裝置具有完善的過壓、過流硬件保護功能，避免錯誤操作損壞裝置、保證裝置運行的可靠性。系統能全自動控制繼電保護測試儀輸出，檢測新規程要求的所有項目的時間大約為40分鐘，檢定交流采樣測量裝置大約為15分鐘。1.1 THU66繼電保護測試儀智能檢定裝置前面板1.2

<烏海>天正華意電氣設備有限公司

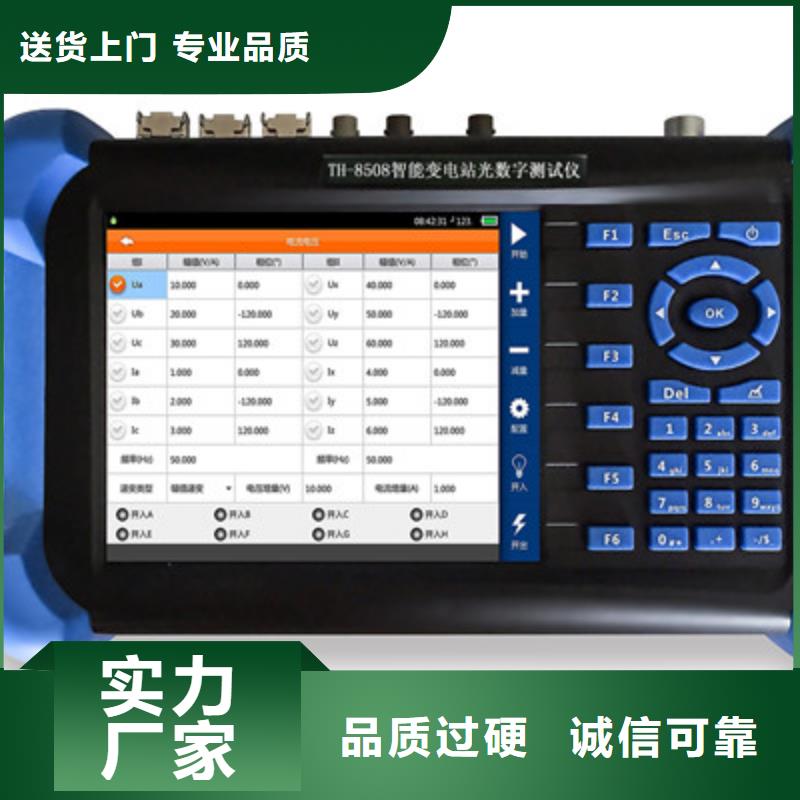

烏海手持式光數字測試儀TH-8508智能變電站光數字測試儀技術參數型號型號光纖網口數量2對3對類型SC100Mbits/sLC100/1000Mbits/s協議IEC61850-9-1，IEC61850-9-2，GOOSE，IEEE1588網絡對時時標誤差＜25ns光纖串口數量2對1對類型SCST協議IEC60044-7/8幀報文，國網擴展幀報文，許繼私有報文時標誤差＜25ns同步接口數量1個類型SCST協議IRIG-B或PPS以太網通訊接口及USB接口數量RJ-45 1個；USB 1個硬開入與硬開出數量無各2路電池性能容量可充電鋰電池，11000mAh可充電鋰電池，11000mAh待機時間＞72小時＞72小時工作時間＞5小時＞5小時充電時間＜4小時＜4小時外觀特征屏幕5.7英寸，觸摸屏5.7英寸，觸摸屏分辨率640×480640×480尺寸250mm×140mm×44mm250mm×140mm×44mm重量800g880g※ 規格若有變動，恕不另行通知章產品介紹1.1 歡迎使用感謝您使用TH-8508智能變電站光數字測試儀！TH-8508智能變電站光數字測試儀是青島天正華意電氣設備有限公司針對數字化/智能變電站網絡通信過程推出的一款專用測試工具。自動偵測過程層通訊報文信息并解析，通過有效值、相位、波形以及開關量狀態等多種方式給直觀呈現給用戶，并對報文進行分類統計，同時支持報文發送，是數字化/智能變電站安裝、調試、運行和維護的必備工具。其主要支持以下協議：1.2 產品包裝在您拿到本產品包裝盒之后，請仔細檢查下面所列出的各相標準配件是否齊全。

<烏海>天正華意電氣設備有限公司
數模一體化繼電保護測試儀烏海質保一年

烏海手持式光數字測試儀 設置相位參考通道與變比參考組選擇相位參考通道所在的SV報文組；參考通道指定選定參考組的某個通道作為相位參考通道；一次側額定電壓/二次側額定電壓PT變比設置電壓比例因子：0.01，10mV；一次側額定電流/二次側額定電流：CT變比設置電流比例因子：0.0011mA；手動設置：使能后，變比由電壓系數、電流系數兩項決定；應用到所有通道：默認只對當前選擇通道生效，使能后所有通道按通道描述自動匹配PT或CT變比。2.2.3.2 GS報文實時監視變位記錄2.2.4 監視設置采樣值顯示方式顯示二次值——根據設定的變比將顯示數值轉換為二次值；顯示一次值——直接顯示報文中傳輸的數值；監控設置是否重采樣——參考相位通道選擇選擇相位參考通道基準；額定延時通道設定指定每組SV報文的額定延時在第幾個通道。2.3 電流電壓開始/停止F1-啟動或停止測試過程；加量/減量F2、F3，按照遞變類型、電壓通道增量、電流通道增量，對已經勾選的電壓/電流變量進行遞增/減輸出數值；配置F4，進入測試配置界面對發送或接收的報文進行定義；開入F5，選擇測試自動結束的開入條件，“或”關系；需要在測試配置中將開出A-H映射到Goose訂閱報文的數據通道；開出F6，控制開出1-8的輸出狀態，需要在測試配置中將開出1-8映射到Goose發布報文的數據通道；勾選——閉合狀態 1 或 10 或 true不選——斷開狀態 0 或 01 或 false開入狀態指示開入有變位，點亮指示燈（綠色）開入設置（測試自動結束條件設置）開出設置（變位）收到開入變位，測試自動結束，自動計算從開始測試（或加、減量操作）到收到開入變位的時間差，作為動作時間。烏海手持式光數字測試儀 狀態序列開始/停止F1，啟動或停止測試輸出；新增F2，在狀態列表添加新的輸出狀態；修改F3，編輯選中狀態的輸出參數與切換條件；刪除F4，刪除選中狀態；結果F5，切換到測試結果分析畫面；配置F6，SV/GS發送與接收報文定義；狀態選擇上、下鍵；狀態使能OK鍵勾選——輸出不勾選——不輸出2.4.1 新增/修改狀態短路IUabc/Iabc進行短路計算；短路IIUxyz/Ixyz進行短路計算；切換方式狀態切換/結束條件定義；開出狀態中開出1-8輸出狀態定義；確定確認新增或修改狀態生效；取消取消新增或修改狀態；2.4.2 短路計算按照設定的短路參數進行短路計算，控制采樣值輸出量；故障類型：單相接地短路、相間短路、相間接地短路、三相短路；空載態——輸出額定電壓電流跳閘態——按PT安裝位置定義跳閘后的相電壓；故障方向：正/反向短路計算模型：電流恒定、電壓恒定、系統阻抗恒定CT指向：指向線路、指向母線PT安裝位置：線路側、母線側負荷電流/功角：設定系統正常運行時的負荷電流幅值與相位短路電流/電壓：設定采用電流/電壓恒定計算模式時，保護安裝處的故障電流/電壓；短路阻抗/阻抗角：設定線路正序短路阻抗及阻抗角；同短路電阻/電抗。短路電阻/電抗：設定線路正序短路電阻及電抗；同短路阻抗/阻抗角。零序補償公式/系數：設定線路零序補償計算公式及系數；系統阻抗/阻抗角：系統阻抗恒定時有效，設定系統正序阻抗/阻抗角系統阻抗補償Ks:系統阻抗恒定時有效，設定系統零序補償系數；2.4.3 切換方式設定狀態的切換/結束方式。結束方式：按鍵觸發、時間觸發、開入觸發、開入或時間觸發狀態保持時長(s)：結束方式為時間觸發時生效，定義狀態輸出時長；觸發后延時（ms):結束方式為開入觸發（開入或時間觸發）時生效，定義收到開入變位后延時輸出時長；開入選擇/邏輯：結束方式為開入觸發（開入或時間觸發）時生效，通過勾選定義參與變位判斷的開入接點及組合邏輯；時間觸發啟動：定義狀態序列測試在指定時間開始。2.4.4 開出定義開出1-8在狀態中的輸出狀態。不勾選——斷開（001，false）；勾 選——閉合（110，true）。2.4.5 測試過程及結果分析點擊開始按鈕（F1），系統按定義好的狀態輸出列表及切換方式連續輸出各個狀態，并記錄各個狀態中的收到的開入變位時刻。測試結束后，自動切換到測試結果分析畫面。2.5 Goose發布Goose控制塊選擇：自動導入測試配置中定義的Goose發布報文控制塊，下拉列表選擇；方向鍵選中控制塊單元格后按OK鍵，彈出下拉選擇框或直接觸屏彈出下拉選擇框。修改值：F1或點擊值列單元格；修改品質：F2或點擊品質列單元格，彈出品質因素修改界面；置測試位：F3，對Goose報文控制塊的測試標志位置位；測試配置：F4，切換到測試配置畫面，進行Goose發布報文定義；發送選項：F5，彈出發送方式選擇畫面，控制發送方式；軟件默認修改通道值或品質后自動發送。發送：F6，當發送方式選擇為“編輯后發送”時生效，即修改通道值或品質后不立即發送，只有當點擊“發送”時才改變輸出。雙點類型注1：雙點類型暫時只支持01和10兩種狀態。注2：軟件暫時支持單點/雙點結構類型的發布。2.6 流量監視流量監視用來監視各個光以太網口的實時收發流量、平均流量、峰值流量。2.7 光功率測量光功率測量需要硬件支持光功率測量模塊可以分析各個光纖以太網口模塊的類型（傳輸速率、波長）、實時光功率強度、平均光功率強度及峰值。2.8 核相進入核相測試模塊，偵聽光口接收報文。支持2 個待核相的合并單元數據實現二次核相，也可是一個合并單元的不同通道組數據。選一路電壓/電流作為基準，顯示待核相電壓/電流組別的幅值、相位、頻率及幅值差、相位差等信息作為核相參考，可檢驗同側電壓/電流相序、有效值是否正確，不同側電壓/電流有效值、相位關系是否正確。 利用多光口同時接收數據的特性，可以將兩條光纖同時接入兩路光串口或兩路光網口，對不同的合并單元的數據進行核相。需要注意的是，核相前需要在“偵聽報文”頁面勾選好待核相控制塊，并點擊“通道配置”，選擇待核通道及基準通道。 通道配置完成后，點擊“核相”或F4鍵，進入核相。2.8.1 向量圖顯示2.8.2 數據對比表格顯示2.8.3 報文統計分析對比2.9 極性測試“極性”功能模塊主要用于光數字電壓、電流互感器、變壓器進行直流法極性測試。 基本步驟如下： 1) 按直流法接好現場測試接線，確保TH-8508智能變電站光數字測試儀處于開機狀態； 2) 進入極性測試界面，掃描SMV，在SMV掃描列表中查找到欲校核極性的SMV，選擇欲校核極性的SMV并勾選需要核極性的通道； 3) 在直流法電池開關合上前按“核相”； 4) 合上電池開關，給出極性測試結果； 5) 極性測試完成后，觀察通道指針左右擺動的情況，如果擺向“-”一端，則說明互感器是負極性；如果擺向“＋”一端，則說明互感器是正極性；如果指針不擺動，則說明測試失敗，需要重新檢查互感器、測試方法、參數設置等。2.10 VLAN測試VLAN測試用于對交換機端口的VLAN分配進行自動搜索。測試接線：搜索設置:端口配置——選擇測試儀的報文發出端口（Tx）及交換機回接端口（Rx）；搜索參數——設置VLANID的搜索范圍，如Vlan ＝ （0 - 100）VLANID的變化則按照設定的幀數進行自動遞變。如設置VlanID每隔1幀，即表示每幀報文的VLANID都將不同。注：您可以選擇SV報文或GS報文進行測試，需要在測試配置中先設置好測試發送用的SV報文或GS報文。結果分析：測試結果實時呈現，將交換機能轉發的VLANID在相應的接收口羅列出來。2.11 智能終端響應時間測試智能終端是數字化變電站一次開關設備的智能操作終端。它采用實時Goose通信，通過與保護和測控等裝置相配合能夠實現對斷路器、刀閘的分合操作，同時就地采集斷路器、刀閘等一次設備的開關量信號。在現場調試和故障檢修時，使用TH-8508智能變電站光數字測試儀可以驗證智能終端Goose 收發是否正常，動作行為是否正常，測控保護裝置與智能終端之間的跳/合閘回路是否正常，也可以對其SOE響應時間進行測量。支持GOOSE發布—開入量接點接回、硬開出接點開出—GOOSE訂閱、GOOSE發布—GOOSE訂閱三種模式。2.11.1 模式一：Goose發布—硬開入接點接回測量智能終端跳/合閘回路響應時間。TH-8508智能變電站光數字測試儀給智能終端發送跳/合閘Goose命令，測量智能終端收到Goose報文與硬接點開出的時間差，應＜7ms。測試設置：1、報文配置在測試設置中：選取相應保護裝置發布的Goose跳閘報文（或智能裝置訂閱的Goose跳閘報文），添加到系統設置的Goose發布組中；將Goose發布報文中的跳閘通道關聯到變量開出1或2；確保變量“開入A或B”沒有在Goose訂閱報文中被關聯。2、測試配置按下圖所示，設置測試用例：測試模式——Goose發出硬開入接回響應時間測試勾選“開出量1或2”，設置默認狀態及變位時刻（翻轉時間），并下拉選擇接回的硬開入（A或B），作為測試分析判據。設置測試次數及間隔時間，開始測試。測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。2.11.2 模式二：硬開出接點開出—Goose訂閱測量智能終端開入采集回路響應時間。TH-8508給智能終端開入遙信，測量智能終端收到硬接點開入與發出Goose報文的時間差。應＜10ms(不含消抖時間)。測試設置：1、報文配置選取相應保護裝置訂閱的斷路器分/合位置Goose報文（或智能裝置發布的斷路器分/合位置Goose報文），添加到系統設置的Goose訂閱組中；將Goose報文中的斷路器分/合通道關聯到變量“開入E”；確保變量“開出1或2”沒有在Goose發布報文中被關聯；2、測試配置選擇“硬開出發出Goose接回響應時間測試”模式；在“開出量設置（硬開出變位通道設置）”中使能測變量開出1—對應斷路器分/合位置；在“測試儀自接回”列的單元格，下拉選擇實際接線的硬開入接點A；在“Goose訂閱接回”列的單元格，下拉選擇Goose訂閱報文中關聯到斷路器分/合位置通道的變量“開入E”；設置好測試次數、測試間隔時間以及被測裝置的硬開入消抖時間值；開始測試；測試結果分析：測試完成后，自動分析測試結果，并計算小值、值及平均值。2.11.3 模式三：Goose發布-Goose訂閱2.12 測試配置測試配置主要用來定義電流電壓、狀態序列、Goose發布等保護功能測試模塊需要用到的SV/GS控制塊。新增 F1添加新的SV/GS報文控制塊；修改 F2編輯選中SV/GS報文控制塊的屬性參數；刪除 F3刪除選中SV/GS報文控制塊；通道映射 F4用于定義SV報文控制塊的數據集，包括通道映射、變比設置、品質設置等；光口轉發 F5用于控制光口數據進行鏡像、轉發、回環；下載 F6保存并下載設置的報文控制塊參數定義并使其生效；測試配置有任何變動，您都必須點“下載”否則不會生效。控制塊使能OK鍵不勾選——不發送或接受該組報文；勾選——發送或接收該組報文2.12.1 添加報文控制塊提供三種添加方式：從解析的SCD文件中添加；從報文分析模塊偵聽到的報文控制塊添加；手動添加。手動添加/修改9-2 SV報文AppID：0x0000-0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255ASDU個數：0-20采樣點數：24-256點/周波同步方式：軟件強制，按同步標志位設定值發送；外部控制，按萬用表GPS同步對時（IRIG-B、PPS、1588） 的實時狀態發送；額定延時：0-5000ms通道個數：1-40歸零方式：整秒歸零（如80點/周波時，采樣計數0-3999）；不超過65535（采樣計數0-65535）手動添加/修改Goose報文類型：Goose發布或Goose訂閱AppID：0x0000-0xFFFFVLANID:0-4095優先級：0-7配置版本號：0-255TTL:報文生存周期，一般采用2×T0（心跳）時間T0：心跳間隔T1：小間隔Goose發送過程（機制）示意圖通道數：0-128，Goose通道數據類型不同時，通道個數也會不同。手動添加/修改FT3報文報文格式IEC60044-8（國網）擴展幀報文IEC60044-8標準幀報文許繼私有FT3格式報文通訊傳輸方式：曼碼或異步串口波特性：5M、2M、4M、6M、7.5M、8M、10M可設采樣率：24～256點/周波LNNAME：邏輯接點名，0x00-0xFFLDNAME：邏輯設備名，0x0000-0xFFFFDATASET：數據集，0x00-0xFF額定相電流：A額定相電壓：KV額定中性電流：A額定延時：us2.12.2 通道映射9-2 SV通道映射定義SV報文控制塊的數據集，包括通道變量映射、變比、品質、額定延時等。通道映射F1，將SV報文數據集通道映射到第I組或第II組變量，自動根據通道描述自動關聯到電流或電壓或延時變量；還可以通過映射列的下拉選擇框進行調整。變比設置默認只對選中通道生效，勾選“應用到所有通道”對所有通道生效。品質因素SV一般只對有效位、檢修位進行設置。GS通道映射定義GS報文控制塊的數據集，包括通道變量映射、數據類型、品質、默認值等。通道映射F1，將GS報文數據集通道映射到開出1-8(GS訂閱映射到開入A-H)；數據類型DAType基本類型DOType結構類型數據類型：單點、雙點、整形、無符號整形、浮點、字符、BCD等Q品質T時間戳FT3通道映射保護電流01CF（463）保護電壓2D41（11585）測量電流/電壓2D41（11585）2.12.3 光口數據鏡像、轉發、回環鏡像：將某個光口發出的報文鏡像到其它空閑的發送光口，使多個光口發送同樣的報文；轉發：將某個光口接收的報文從其它空閑的光口轉發出去，用于串行偵聽報文或閉環試驗；回環：在外部不接線的情況下，將光口發送的報文通過底層處理使其回環到該光模塊的接收口，用于自檢等。2.13 系統設置2.13.1 同步與時間IEEE-1588對時開啟IEEE-1588對時設置對時端口，選擇ETH1或ETH2；自動同步時間勾選后，一旦鎖定IRIG-B或IEEE1588信號，自動將本機時間與GPS時間同步。消抖時間設定測試儀硬開入接口的抖動時間。2.13.2 顯示設置屏幕亮度20％～待機時間30s～從不待機，用戶在待機時間內無操作，屏幕自動關閉。按任何鍵或點觸屏幕退出待機狀態。智能省電默認開啟。智能省電模式開啟時，當系統進入待機后，如果在待機時間設定值內仍無任何操作（即兩倍待機時長設定值內用戶無操作），系統將自動關閉光纖模塊的通訊，以達到更優的節電效果。一旦退出待機狀態，光纖模塊自動開啟。注：當使用測試儀對報文進行長時間監控時，應關閉智能省電模式。2.13.3 默認參數高中低三側PT、CT變比2.13.4 軟件版本信息提供出廠編號、日期查詢及軟件版本查詢。軟件版本升級操作：1、將軟件升級包復制到U盤根目錄；2、將U盤插入USB接口；3、選中“升級”行，按OK鍵（或雙擊“升級”行），自動升級。
