<烏海>天正華意電氣設備有限公司 繼電器綜合測試臺烏海

烏海高低壓開關柜通電試驗臺 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）直流電壓調整旋鈕：旋轉此鈕可調節直流電壓輸出大小。順時針旋轉直流電壓值增大；逆時針旋轉直流電壓值減小。在由大調小時，旋轉應盡量慢些。（3）電源開關： 此開關為模擬斷路器電源開關。（4）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（5）直流開關： 該開關為直流電源輸出開關，該直流電源為不穩壓電源。（6）直流輸出端子：在直流開關合上時，正負端子有直流電壓輸出。（7）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（8）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（9）跳閘電流選擇開關：

烏海高低壓開關柜通電試驗臺前面板介紹名稱 說明警告，小心觸電！ 小心觸電的危險。當校準器工作時，這些端子上外加有致命電 壓或者會輸出致命電壓。在將導線連接到這些端子或從端子上 取下導線時，請確保校準器和被校準裝置處于待機模式。當校 準器執行 RCD 校準時，這些端子會輸出交流線電壓。INPUT 端子顯示屏功能鍵為漏電開關測試儀校準提供連接口，根據被校準漏電開關測試 儀連接線的不同，分為兩種接線方式。一種是將被校準漏電開 關測試儀的電源線插頭插到校準裝置的接線插座上，再將校準 裝置的接線插座與校準裝置 INPUT 端子連接。另一種是直接將 漏電開關測試儀的連接線插入校準裝置的 INPUT 端子。 顯示面板是一個 256 色有源 LCD 顯示屏，用于顯示校準器狀 態、輸出分?jǐn)鄷r(shí)間、測得的電流。此外，顯示屏底部顯示屏幕 正下方的五個功能鍵的功能。詳見下面的功能鍵部分進一步了 解顯示信息的詳細內容。 這五個不帶標記的功能鍵的作用由每個鍵正上方的控制顯示屏 中的標記指示。在操作期間，功能會發生變化，這樣就可以用 這些鍵完成更多的功能。 控制輸出端子上輸出信號的應用。顯示屏中有狀態欄指示是施 加了輸出信號（顯示“測試中…”，表示運行），還是沒有施加 輸出信號（表示待機）。 包括用于鍵入電流的有效值、分?jǐn)鄷r(shí)間以及包含因子的 10 個數 字鍵和 ENT（確定鍵）、DEL（刪除鍵）兩個功能鍵。如設置跳閘電流為 30mA，只需按 和 ，然后按 ENT 即可

<烏海>天正華意電氣設備有限公司 繼電器綜合測試臺烏海

烏海高低壓開關柜通電試驗臺技術指標1.電源輸入：220V±10％，頻率：50Hz±0.5 Hz；2.測試電流范圍：0—1000A； 3.測試電流紋波系數：小于5％；4.輸出電流的穩定性：≤0.5％；5.時間記錄：0-9999S；小時間分辨率：0.001S；6.環境溫度：－20℃至50℃7.外形尺寸：470mm(長)×320mm（寬）×460mm（高）；8.重量：20kg四、儀器單機使用方法1. 按試驗要求正確接線圖1 接線示意圖2. 控制箱的面板結構圖圖2 面板結構圖3. 軟件使用（1）開機使用開機處于“歡迎界面”如圖3：圖3 歡迎界面根據鍵盤的示圖4，按上↑、下↓、左←，右→可以切換“安秒動作試驗”、“通流不動作試驗”圖4 鍵盤界面選中試驗方式后，按確定可以進入主界面，如圖5:圖5 主界面結果顯示區：以表格方式顯示試驗結果，標題欄為額定電流、電流倍數、試驗時間、開始試驗時刻。中間為試驗記錄，可以存200條。底下為記錄顯示匯總，有試驗記錄條數、6條每頁，光標所在哪一頁，光標選擇第幾條。按上↑、下↓鍵可以移動選擇，選中記錄加粗顯示。設置數據區： 設置試驗中需要的參數數據額定電流為直流斷路器的額定電流電流倍數為相對額定電流的倍數試驗時間為電流輸出的長時間。試驗操作區： 按左←，右→鍵選擇、設置、試驗。（2）設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖6:圖6 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。

<烏海>天正華意電氣設備有限公司 繼電器綜合測試臺烏海

烏海高低壓開關柜通電試驗臺 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。（10）合閘電流選擇開關：同跳閘電流按鍵。（11）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。（12）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。（13）相關功能鍵：①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。②手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗?zāi)M斷路器內部跳合閘回路是否正常。③跳A、跳B、跳C：分相進行模擬斷路器的手動跳閘。④合A、合B、合C：分相進行模擬斷路器的手動合閘。（14）指示燈：①電源指示燈(紅色)模擬斷路器上電后，電源指示燈亮，說明系統電源正常②運行指示燈(綠色)模擬斷路器上電后，運行指示燈亮。

繼電器綜合測試臺烏海 <烏海>天正華意電氣設備有限公司

烏海高低壓開關柜通電試驗臺直流開關安秒特性測試儀一、概述 目前變電站的直流饋電網絡多采用樹狀結構，從蓄電池到站內用電設備，一般經過三級配電，每級配電大多采用直流斷路器作為保護電器。由于上下級直流斷路器保護動作特性不匹配，在直流系統運行過程中，當下級用電設備出現短路故障時，經常引起上一級直流斷路器的越級跳閘，從而引起其它饋電線路的斷電事故，進而引起變電站一次設備如高壓開關、變壓器、電容器等的事故。為防止因直流斷路器及其它直流保護電器動作特性不匹配帶來的隱患，電網公司對于新裝和運行中的直流保護電器，規定了必須進行安秒特性測試，保證性能與設計相符，以確保直流回路級差配合的正確性。2005年發布的《直流電源系統運行規范》第十二條第八款規定“直流熔斷器和空氣斷路器應采用質量合格的產品，其熔斷體或定值應按有關規定分級配置和整定，并定期進行核對，防止因其不正確動作而擴大事故”；《直流電源系統技術監督規定》第二十七條中規定：“…自動空氣斷路器使用前應進行特性和動作電流抽查。…”；《直流電源系統事故措施》第十一條中規定：“…使用前宜進行安秒特性和動作電流抽檢…”。

烏海高低壓開關柜通電試驗臺雙跳圈模擬斷路器是我公司在原有模擬斷路器的基礎上采用單片機開發而成的新型的產品。因?yàn)椴捎眯滦偷膯纹瑱C(jī)采用程序控制，從而了整機的精度，是測試?yán)^電保護裝置必不可少的設備。該產品具有設計思想新穎、可靠耐用、接線方便、體積小、重量輕等特點。是測試?yán)^電保護裝置必不可少的設備它與各類微機型繼電保護測試裝置配合使用，可以完成電力系統繼電保護部門各電壓等級的成套繼電保護裝置的實驗和檢測工作，確保成套繼電保護裝置工作的完整性，提高裝置的校驗質量。 本裝置是以微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，信號輸出單元，跳合閘時間輸入單元，跳合閘電流設置單元和跳合閘動作繼電器等 。 跳合閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性， 限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

<烏海>天正華意電氣設備有限公司 繼電器綜合測試臺烏海

烏海高低壓開關柜通電試驗臺、三相交流（0-50A/20v、0~1000A/2V）電流可調輸出5、單相直流（0~260V）電壓可調輸出；6、電秒表計時范圍：0-99.999S7、漏電保護試驗電壓1kv。8、配模數插座取進線電源單相10A 2孔 一個單相16A 3孔 一個 三相25A 4孔 一個9、外形尺寸：550mm660mm1005mm三、使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱上，再插上電源插頭送電。此時A、B、C相電源指示燈亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！ 試驗臺到位后才能在接線柱上接線！2、三相380V固定輸出在后面接線板接線柱（固定380V）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕按上，三相交流固定輸出指示燈亮，表示在接線柱（固定380V）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕按上，三相交流固定輸出指示燈滅，此時交流固定輸出380V接線柱無電壓輸出。3、三相可調交流0~2V/1000A及0-50A/20V電流輸出在后接線板的接線柱交流電流或交流電壓接線柱上接上被試品，將被試品的常開或者常閉觸點接到面板上的“觸點接入”端口。將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按下啟動按鈕，三相交流可調輸出指示燈亮，表示在后面板接線柱有三相交流電壓或電流可輸出，

<烏海>天正華意電氣設備有限公司 繼電器綜合測試臺烏海
繼電器綜合測試臺烏海 <烏海>天正華意電氣設備有限公司

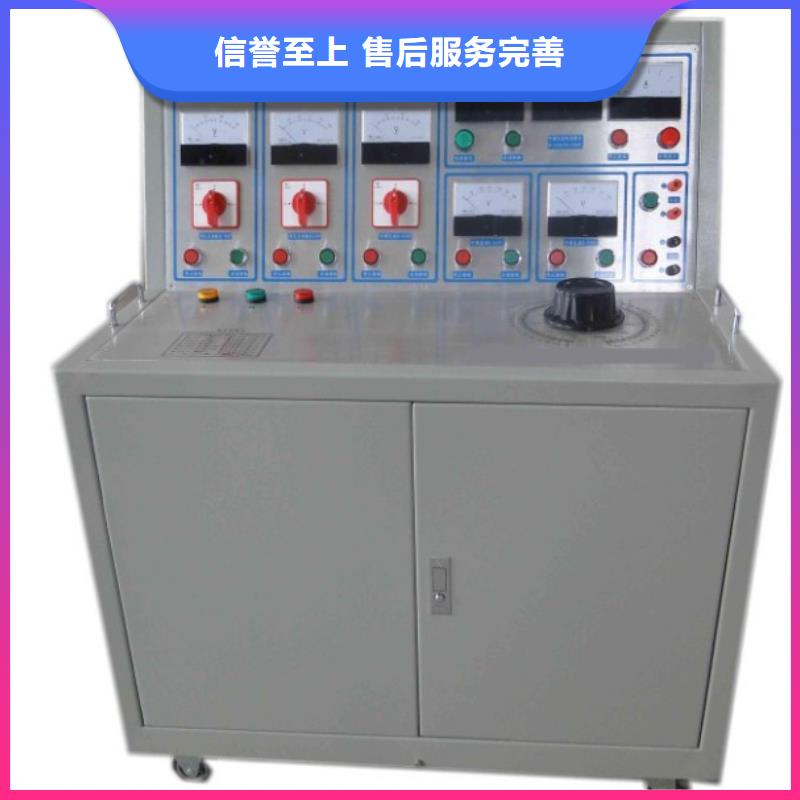

烏海高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺 (1000A)用戶使用手冊青島天正華意電氣設備用限公司目錄一、概述主要技術參數使用方法 3四、注意事項 4一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因?yàn)橐淮卧O(shè)備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本測試車就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。二、主要技術參數1、三相四線交流電壓直接輸出；2、三相交流0~450V（相間780V）電壓可調輸出；3、三相交流電壓固定(380V)輸出；

<烏海>天正華意電氣設備有限公司 繼電器綜合測試臺烏海

烏海高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過1000，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-1000A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。（5）通流不動作試驗通流不動作試驗用來檢測直流斷路器在通過額定電流左右電流的穩定性能的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-1000A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:

<烏海>天正華意電氣設備有限公司

烏海高低壓開關柜通電試驗臺按“不動作顯示”將顯示通流不動作試驗數據。（3）按“試驗”，將彈出試驗命令界面，如圖16：圖16 試驗命令界面試驗前，請按儀器單獨使用時一樣，必須進行相關檢查。閉合直流斷路器，連接好串口線。設置好此界面中的配置數據，選擇串口號，按“連接儀器測試”按鈕測試PC機和儀器是否聯通。連接儀器測試成功后，按“開始試驗”按鈕，儀器將進行試驗并輸出電流，直到試驗結束，如果過程中要停止試驗，可以按“中斷試驗”按鈕。試驗結束后，請按“上傳近數據”按鈕，將會把剛才的試驗數據傳上來，并在試驗界面中顯示出來。做安秒動作試驗時，請?jiān)谕槐稊?shù)額定電流下重復做三次試驗，軟件會自動求平均值顯示在曲線中。根據被試開關的類型不同，請選擇B型或C型的曲線包羅線。“儀器數據”、“顯示數據”、“上傳所有數據”不經常使用。“儀器數據”為儀器存儲器中的試驗數據。“顯示數據”為試驗界面中的數據。“上傳所有數據”為將儀器中所有的試驗數據上傳上來，存放到試驗界面中。“上傳所有數據”花費10秒鐘的時間，請耐心等待。六、注意事項1.打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。2.儀器應放置于干燥、通風，無腐蝕性氣體的室內。3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。4.請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之 列。5.為發揮本產品的性能在使用本公司產品前請仔細閱讀使用說明書。七、運輸、貯存■運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，儀器面板應朝上。

繼電器綜合測試臺烏海

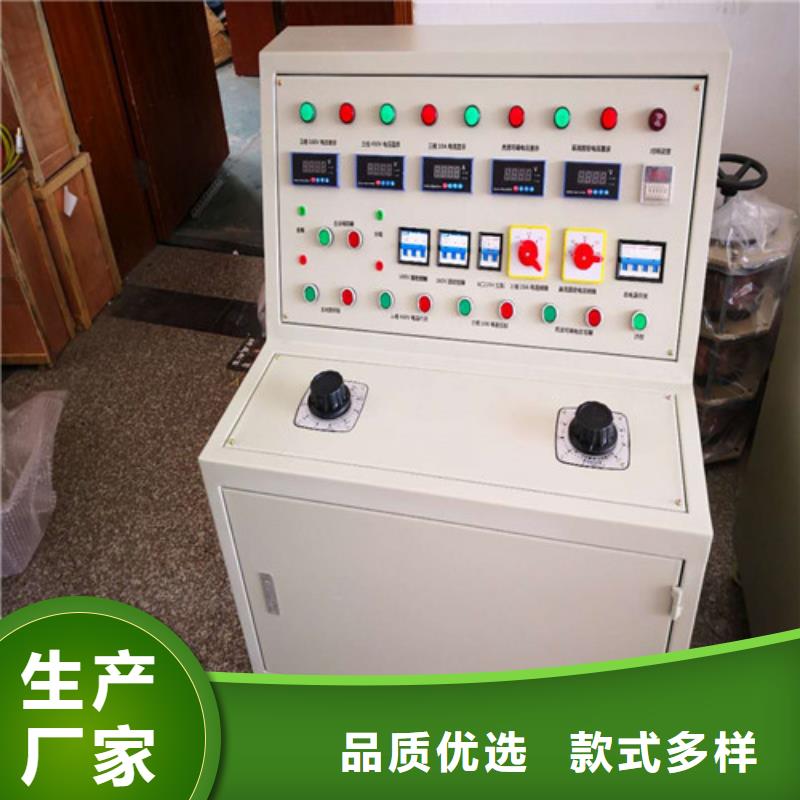

烏海高低壓開關柜通電試驗臺、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數：輸入電源：三相四線AC380V輸出電壓及電流：1、三相AC100V輸出（固定值）一組2、三相AC 0 – 10A輸出（10A，可調值〉 一組3、交流電壓輸出三相AC 0 –450V，220V時，電流小于10A 一組4、直流操作電壓輸出 DC 0 - 260V一組5、單相AC220V輸出（接線柱）二組6、三相AC380V輸出（固定值，接線柱） 一組7、單相24V，36V，110V，220V直流固定輸出 一組8、帶計時功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意圖及線路原理圖后面板示意圖（圖一）前面板示意圖（圖二）前面板示意圖（圖四）前面板示意圖（圖五）四、功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。

<烏海>天正華意電氣設備有限公司
<烏海>天正華意電氣設備有限公司 繼電器綜合測試臺烏海

烏海高低壓開關柜通電試驗臺如果顯示的分?jǐn)鄷r(shí)間不是希望的時間值，則使用鍵盤，設定希 望的分?jǐn)鄷r(shí)間。按 -“數字鍵” ，若需更改設置則按 。6.設置相位。按 鍵，相位值在 0°和 180°兩個值之間切換，使校準裝 置的相位值與被校準漏電開關測試儀的相位值相等。校準時，可只對 1×30mA檔，進行相位為 180°的分?jǐn)鄷r(shí)間校準，其余檔可只做相位為 0°的分?jǐn)鄷r(shí)間校 準。7.按 鍵開始校準，校準裝置顯示“測試中…”，有的被校漏電開關測試 儀的屏幕上會有一個插頭一樣的圖標閃爍，此時按被校漏電開關測試儀的 Test（測試鍵），儀器開始測量，如需退出按 鍵。8 測量完成后，被校漏電開關測試儀顯示分?jǐn)鄷r(shí)間值，校準裝置顯示被校漏 電開關測試儀實際的剩余動作電流值和分?jǐn)鄷r(shí)間。注意：因漏電開關測試儀的 0.5×I△n 檔為剩余不動作電流值，故 0.5×I△n 檔只用校準其動作電流值，不用校 準其分?jǐn)鄷r(shí)間，校準裝置可任意設置分?jǐn)鄷r(shí)間，但漏電開關測試儀將不動作，不 顯示分?jǐn)鄷r(shí)間，校準裝置一直顯示“測試中…”，并在上部顯示測得的動作電流值，退出測量，按 鍵即可。警告：為了避免觸電，在連接到 L 和 N 端子之前，請確保 LD-300 處于待機 狀態。在 RCD 跳閘電流校準過程中，L 和 N 端子上存在致命的電壓。

烏海高低壓開關柜通電試驗臺此時可順時針分別旋轉A、B、C三相調壓器手輪，監視三相可調電壓、電流表，可調輸出三相交流電流或者三相交流電壓。再按下啟動按鈕的同時電秒表開始計時，緩慢調節到所需電壓或電流，按下停止按鈕。將電秒表清零。然后按下啟動按鈕，至被試品動作，電秒表停止計時，表示此試驗完成。做完該項試驗后，將三相旋鈕分別歸零，按下停止按鈕。此時交流可調輸出接線柱無電壓或電流輸出。注：此三相可調交流0~1000A/2V電壓輸出工作時，三相可調交流0~430V電壓輸出、可調直流0~260V不能同時工作。4、單相直流0~260V電壓可調輸出在后接線板的接線柱（直流電壓）上按試品所需極性在“＋”“-”極接線柱上接線，將總電源開關（QF1）置于“ON” 位置，將下面板上調壓器手輪逆時針調到零位，按上單相直流可調電壓輸出0~260V按鈕，單相直流可調輸出指示燈亮，表示在接線柱（直流電壓）上有單相直流有電壓可輸出，此時可順時針旋轉A相調壓器手輪調壓，監視單相直流可調電壓表，可調輸出0~260V交單相直流電壓。做完該項試驗后將單相直流可調輸出0~260V停止按鈕按上，三相交流可調輸出指示燈滅，此時直流可調輸出0~260V接線柱無電壓輸出。5、直流耐壓試驗將被試品接到后面板耐壓輸出接線柱上，按動啟動按鈕，緩慢調節A相旋鈕，觀察面板上直流電壓表、直流電流表到達需要輸出值即可。

<烏海>天正華意電氣設備有限公司 繼電器綜合測試臺烏海

烏海高低壓開關柜通電試驗臺合閘和重合閘過程類似。 二．單路使用說明 1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。 （2）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。 （3）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。 （4）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。 （5）跳閘電流選擇開關： 跳閘電流按鍵采用5鍵自鎖琴鍵開關，按下一鍵后即接入1A 電流，按二鍵即接入2A電流，可設置跳閘電流為1A、2A、3A、4A、5A。 （6）合閘電流選擇開關：同跳閘電流按鍵。 （7）模擬斷路器輸入接點：保護裝置發出跳合閘脈沖，接入模擬斷路器跳合閘輸入接點與公共端。 （8）輔助輸出觸點：面板A、B、C三組輔助觸點為空接點，常開位置代表合閘狀態，常閉位置代表分閘狀態。可用于接通輔助設備電路。 （9）相關功能鍵： ①設置、確定、增大、減少：按下設置鍵，按增加、減少鍵可設置TA的時間；按確定鍵，則設置完畢；若繼續按下設置鍵，依次可進行TB、TC、HA、HB、HC的設置，設置完畢，按下確認鍵讓系統確認。 手跳、手合：手跳手合按鍵是為配合繼電器的需要，可以任意改變模擬斷路器的跳合閘工作狀態，并試驗?zāi)M斷路器內部跳合閘回路是否正常。
