烏海水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

<烏海>天正華意電氣設備有限公司

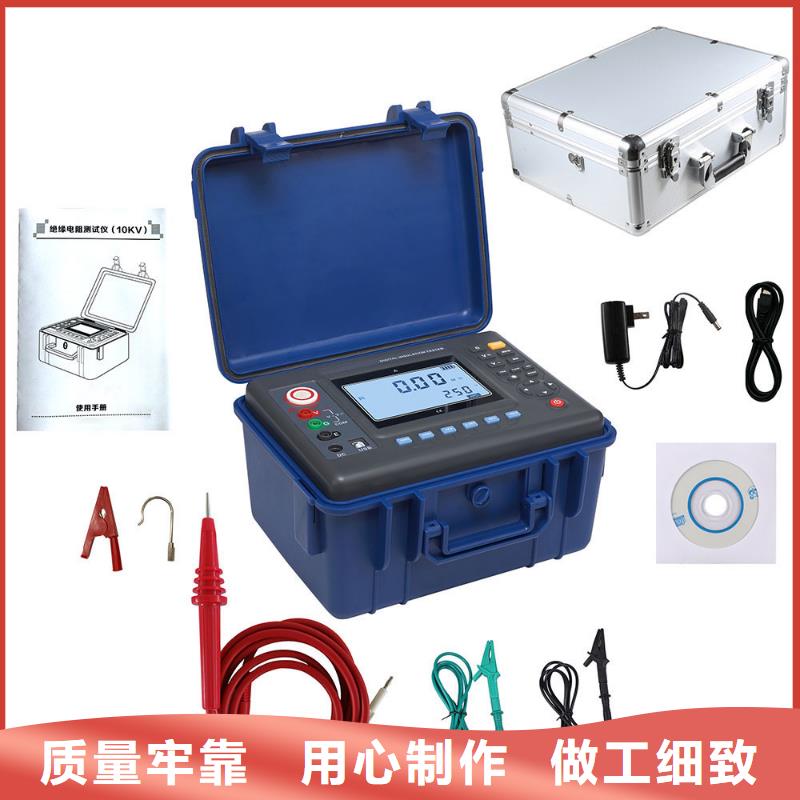

烏海水內冷發電機絕緣測試儀 水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠。抗干擾能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV，5.0KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

智能鹽密度測試儀放心選擇

烏海水內冷發電機絕緣測試儀 水內冷直流高壓發生器操作步驟及注意事項5.4.1 按照使用說明書接好試驗回路接線5.4.2 定子繞組絕緣合格后，測一下匯水管對地電阻值，如阻值大于10KΩ可正常試驗。如小于10KΩ則在讀取泄漏電流時需用說明書上的公式換算一下，微安表內阻為1KΩ。接至發電機試驗繞組的高壓引線需注意高壓絕緣距離，如高壓引線耐壓（指拖地電纜）不夠或者對周圍物體的絕緣距離不夠容易引起放電，有損壞試驗設備及發電機的可能。5.4.3 上述兩項準備好以后即可開機做試驗。5.4.3.1 接通電源；5.4.3.2 開機，參數設置；5.4.3.4 按紅燈；5.4.3.5開始升壓，升到額定試驗電壓點后按面板上計時黃色按扭，計時器在還有5秒時會提示蜂鳴器響，（由于水流關系，微表讀數會有變動，是正常現象，各試驗點均讀中間值即可，再升壓至下一個試驗電壓節點，按計時按鈕，時間到后，如此重復直到完成試驗后關機放電。※注1：在升壓過程中，要注意電壓與總電流（mA）之間的關系。如：所用設備為60kV/200mA機，升壓在6kV時總電流不應超過20mA，各試驗電壓等級以此類推：如電流偏大可改善水電導率（盡量控制在1μs/cm以下）及水溫度（控制在35攝氏度以下）。如果強行在低電壓大電流狀態下使用，則對試驗設備有損害。如：做電位外移試驗時達到20kV/90mA（因三相一起帶，總電流偏大，實際20kV時不宜超過66mA）較容易損壞試驗設備。這時應首先處理水質，如果水質無法達到要求，可考慮增大試驗設備容量（20kV/90mA這種情況買60kV/300mA設備即可正常試驗）。

烏海水內冷發電機絕緣測試儀高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響。概述系列高壓絕緣電阻測試儀（兆歐表），采用先進的電子測量線路和元器件，其輸出電壓穩定、測量范圍寬、自動換擋、讀數直觀。特別適用于電力部門，大型廠礦企業，測量電力電纜、電力變壓器、發電機及高壓開關等電氣設備的絕緣電阻、吸收比等，是取代老式搖表的理想產品。二、工作特性1、工作條件a 使用溫度：-10℃—＋40℃b 相對濕度：40℃ 85％RHc 供電電壓：DC 12V2、性能特性：如表

<烏海>天正華意電氣設備有限公司 智能鹽密度測試儀放心選擇

烏海水內冷發電機絕緣測試儀在測試中，線路中絕緣電阻不高的連線，往往會不適當地與被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。為此：為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本雜散電流對測試結果的影響；高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少，杜絕電暈放電；采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因導致測試值偏低。e．外界干擾 高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響。試儀

<烏海>天正華意電氣設備有限公司 智能鹽密度測試儀放心選擇

烏海水內冷發電機絕緣測試儀?工作場所必須使用絕緣材質的工作桌或工作臺，操作人員和被測體的間不得使用任何金屬。在設計工作場所時，不允許出現需要操作人員跨越待測物去操作測試儀器的現象。工作場所必須保持整齊、干凈。不使用的儀器和測試線請放到固定位置，一定要讓所有人員都能立即分辨出在測件、待測件和已測件。測試站及其周邊不能含有可燃氣體及腐蝕性氣體，不能在易燃物質旁使用測試儀。?操作人員規定本系列測試儀的操作具有危險性，誤操作時會造成人員的傷害，這種傷害甚至是有生命危險的，因此使用人員必須先經過培訓，并嚴格遵守用戶手冊。1.3 操作規定本系列測試儀輸出5kVAC高壓，測試時必須注意以下事項和規定，否則將危及生命！?禁止操作禁止重復開關機，每次開關機應間隔30s以上。禁止擅自打開機殼，測試儀必須由經過培訓合格的工程師或技術員維護。?測試中注意事項操作人員必須佩戴絕緣手套。如果暫時離開操作區域或并不馬上進行測試，必須關斷電源。測試過程中，禁止碰觸儀器測試端和被測體，以免觸電。操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時，請取下。非合格的操作人員和不相關的人員應遠離高壓測試區。必須將本測試儀的接地端子與大地可靠連接。只有在測試時才連接高壓測試線，不用的時候請及時取下，取用測試線（鉗）必須握在絕緣部分，禁止直接觸摸高壓輸出端（鉗）。萬一發生異常，請立即按STOP鍵，停止測試，并關閉電源。?必須記著下列要點非合格的操作人員和不相關的人員應遠離高壓測試區。隨時保持高壓測試區在和有秩序的狀態。在高壓測試進行中不碰觸測試對象或任何與被測物有連接的對象。萬一發生任何問題，請立即關閉高壓輸出。在直流耐壓測試后，必須先妥善放電，才能進行拆除測試線的工作。

<烏海>天正華意電氣設備有限公司 智能鹽密度測試儀放心選擇

烏海水內冷發電機絕緣測試儀電阻器由于全部采用十進讀數盤來改變輸出電阻值，通過調節可以得到調節范圍中的任意值，所以使用十分方便，十進讀數盤開關設計成適于5Kv下使用，采用高絕緣材料和輕壓力結構，因此具有接觸壓力小，壽命長，接觸電阻變差小，絕緣電阻高等優點。整個電阻器均裝在金屬殼體內，因此具有很好的靜電屏蔽作用。六． 使用注意事項1. 在檢定本電器時，應在20--25℃，相對濕度40％-60％，且應無腐蝕性氣體和無直射陽光的環境中，而且應該有足夠的穩定時間。2. 電阻器使用時，應在23±5℃，相對濕度25％-75％，且應無腐蝕性氣體和無直射陽光的環境中。3. 有較長時間未使用的電阻器，在使用前應將各讀數盤，自0-10（11），來回轉動數次，使其接觸良好。4. 電阻器在使用時，應注意實際施加在電阻器上的電壓，應不超過主要承受電壓讀數盤的使用電壓。以免造成讀數盤的超差或燒壞元件。5. 儀器應存放在10-30℃，相對濕度＜75％，無腐蝕性氣體，無露水，無直射陽光的環境中。6. 用戶在遵守使用和保存的條件下，從發貨日起，12個月內，達不到主要技術指標時，公司免費為用戶維修更換。

<烏海>天正華意電氣設備有限公司

烏海水內冷發電機絕緣測試儀 儀器介紹斷開電源。儀器在無操作時，3分鐘自動關機。電壓 選擇測試電壓， 500V、1000V、2500V、5000V、10000V時長 自動停止的測試時間，00:30 01:00 10:00 切換軟件按鍵到新的功能，或從另外的功能返回電流 選擇短路電流，1mA步進選擇。通常按照值即可，也可依據規程規定的短路電流值選擇。濾波選擇濾波參數。關無濾波；（無干擾情形下）小硬件低通濾波（適用于多數情形）中：軟件低通濾波；（大于100G高阻時選擇）大：軟件＋硬件低通濾波大于1T高阻時選擇）設置進入系統設置菜單?電池電量指示當電池電壓顯示只剩一格時應及時充電了，當電池顯示閃爍時則隨時會自動切斷電源，應該馬上進行充電。?充電：為面板AC插座提供滿足要求的AC電源，即可為儀器充電。充電時，電源指示燈亮，顯示屏的電池標示依次從(0格)到(滿格)顯示，當充滿時，則顯示(滿格)。?對比度設置界面:由于溫度變化導致LCD顯示的灰度發生改變，可能影響使用。本儀器設置電子式對比度調節。按如下步驟設置：1.在關機狀態下，按住2鍵不放（第二個鍵）2.按1鍵（開機鍵）開機，直到進入對比度調節菜單3.按1鍵或2鍵調節對比度，直到合適的時候4.按4鍵保存并退出，如果不需要調節則按3鍵退出軟按鍵 說明? 移動光標，也用于增減對比度? 移動光標，也用于增減對比度返回 該界面下無效OK 確認進入當前的菜單功能或確定當前的設定并退出?系統幫助菜單說明幫助：記錄產品的編號、生產日期、版本信息。● 絕緣測試界面數字顯示絕緣電阻值( ＞ 表示大于當前值； ＜ 表示小于當前值)已測時間 實際測試電壓 電池電量高壓危險提示泄漏電流1mA＝1000uA1uA ＝1000nA吸收比DAR試品電容量極化指數PI (測試停止后顯示)絕緣電阻模擬柱當測試時間到達或手動停止后，顯示屏顯示如表中所示的軟按鍵。軟按鍵說明關斷開電源。儀器在無操作時，3分鐘自動關機。返回上一級菜單電壓選擇測試電壓， 500V、1000V、2500V、5000V、10000VRt 查看15S、30S、60S、600S時的電阻值5. 儀器使用?測量吸收比DAR

智能鹽密度測試儀放心選擇

烏海水內冷發電機絕緣測試儀在測試中，線路中絕緣電阻不高的連線，往往會不適當地與被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。為此：為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本雜散電流對測試結果的影響；高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少，杜絕電暈放電；采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因導致測試值偏低。e．外界干擾 高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響。試儀

智能鹽密度測試儀放心選擇

烏海水內冷發電機絕緣測試儀 工作場所盡可能使用非導電材質的工作臺或工作桌。 操作人員和被測物間不得使用任何金屬，如果不能避免時，一定要確定接地無虞并且確認與高電壓端確實絕緣。 操作人員作業時不得有跨越被測物操作或調整安規測試儀的狀況。 如果被測物體積允許，盡可能將被測物放置在非導電材質的箱子內測試，例如亞克力箱等。測試場所必須隨時保持整齊、干凈，不得雜亂無章。 不使用的儀器和測試線請遠離工作站， 工作站現場對象必須能讓現場人員都能立即分辨出何者為正在測試的對象、被測對象、和已測試的對象。禁止在空氣中含有可燃氣體的地方或易燃物質的旁邊使用本儀器。操作人員規定人員資格本儀器所輸出的電壓和電流足以造成人員傷害或致命的感電，必須由熟練的人員來使用和操作。 操作人員必須了解電壓、電流和電阻等基本電學概念。 操作人員應該確知本儀器是一部可調式的高壓電源供應器，將電流回線(Return/Sense-)接到待測物地線端，電流會從高壓輸出端流經待測物內所有的接地回路。
