大型地網接地電阻測試儀 烏海

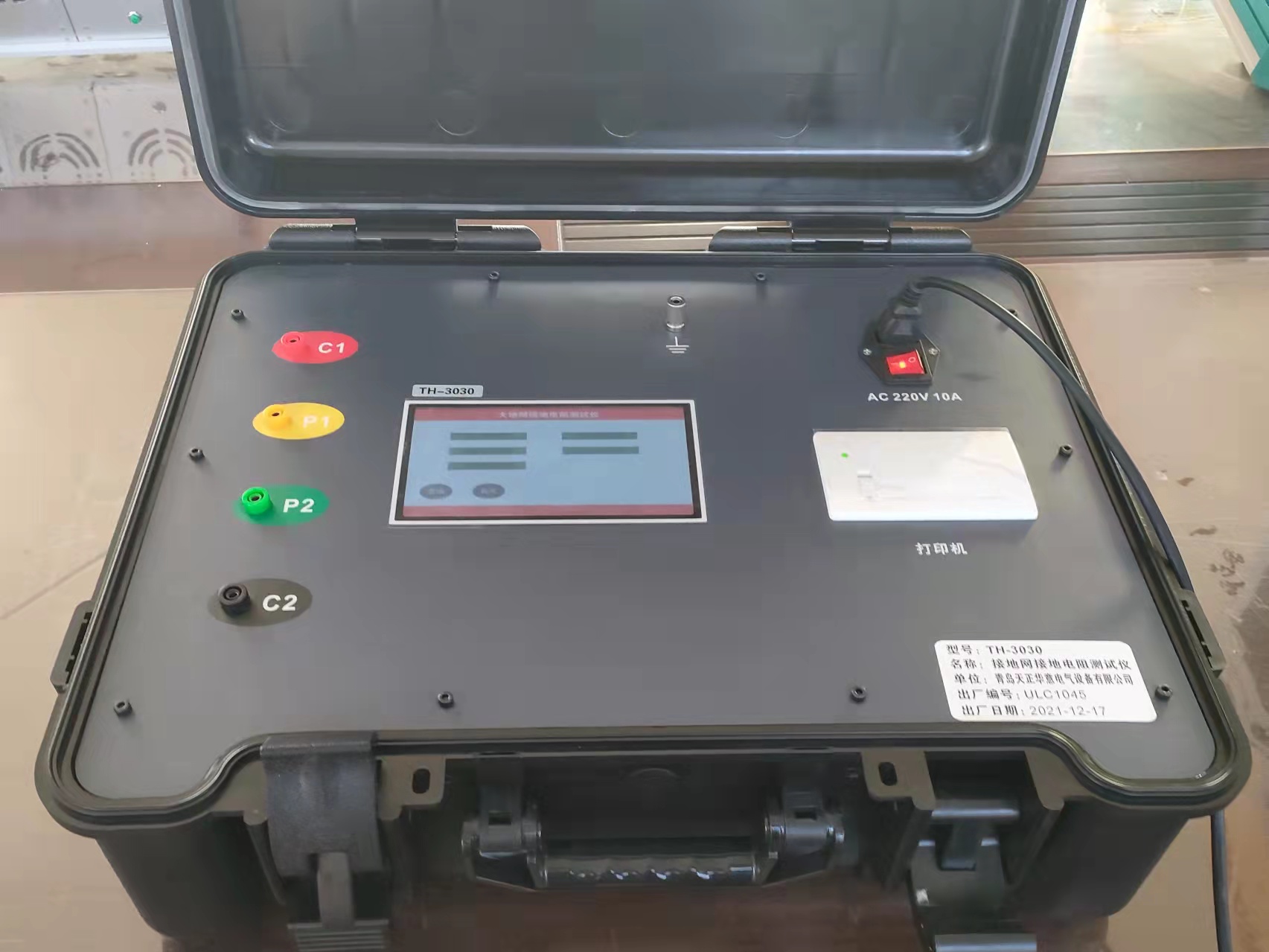

烏海接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。

烏海接地導通測試儀此時，如果按存儲鍵，可對數據進行存儲，如果想打印數據，長按選擇鍵可進行打印測試結果；按確認鍵，儀器重新開始測量，按復位鍵結束測試，儀器變為開始選擇界面。（8）如果想查詢數據，請按選擇鍵使查詢處于反顯，按確認鍵進入，屏幕顯示如下：記錄10 I ＝ 30.02ARL＝100.2uΩRV＝18.90uΩ/mRO＝280.0uΩ/m圖七按“確認鍵”記錄號減一，顯示上一條記錄。按“存儲鍵”記錄號加一，顯示下一條記錄。按選擇鍵打印當前記錄。按復位鍵退出查詢。（9）如果儀器開機時顯示的時間不正確，可按選擇鍵使設置處反顯，按確認鍵進入，顯示如下：設置時間設置參數返回圖八按選擇鍵使設置時間反顯，按確認鍵進入下一界面：2009-12-2915：43：15圖九按選擇鍵進行修改，按確認鍵使光標后移，當光標到一項時，修改完成按確認鍵確認后時間開始變化，幾秒鐘后屏幕返返回圖八界面，選擇返回確認后回到圖三界面。五、儀器的成套性1、接地線成組電阻測試儀主機一臺 2、測 試 線 一套3、電 源 線 一條4、保 險 管（5A） 二只5、使用說明書 一本6、打 印 紙 兩卷7、接 地 線 一條8、合 格 證 一張9、保 修 卡 一張10、裝 箱 單 一張六、售后服務儀器自購買之日起一年內屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。

烏海接地導通測試儀測量結果的意義如下：Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值V： 施加電壓值（電流樁上面的電壓）I： 試品流過的電流F1F2 : 試驗頻率打印結束后，關閉電源開關，測試完畢。6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。4、測試菜單詳細解釋1). 測量方式: 儀器可以選擇五種測量方式即“地網” “電流樁” “電壓樁” “接地” “電壓”.前三種的作用分別是測量地網阻抗電流樁阻抗電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）2). 頻率選擇: 儀器可以選擇兩種測量頻率即“變頻”和 “定頻”.在現場做實驗時候一定要選擇“變頻”來做實驗這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.3). 電流選擇: 儀器提供5種測量電流 即“1A”“2A”“4A”“5A”“6A”，“7A”“8A”“9A”“10A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下使用1A電流即可.4). 自動打印: 當光標在電流上時候，按一下“確認”鍵在屏幕左下角會出現或消失打印機小符號代表選擇或取消自動打印功能.當選擇自動打印時候測試完畢

烏海接地導通測試儀在電力系統中，攜帶型短路接地線及個人保護接地線對防止用電設備、線路突然來電和感應電壓、放盡剩余電荷起到至關重要的作用。為防止不合格接地線進入電力系統，我公司根據《攜帶型短路接地線技術標準》和電力公司發布、實施的《電力工器具性實驗規程》的規定，研制了“接地線成組電阻測試儀”，為電力系統完成必要的產品性實驗提供服務。二、功能特點1．整機由高速單片機控制，自動化程度高，操作簡便。 2．儀器采用全新電源技術，輸出電流穩定，輸出電壓高，測量速度快，量程范圍寬，適合各種攜帶型短路接地線及個人保護接地線的試驗使用。3．儀器自帶時鐘，萬年歷，可保存20組測試數據，方便客戶隨時查詢。4．保護功能完善，內部電源過熱后自動保護，有效防止損壞電源，同時帶有電壓線反接提示功能，防止測試線接反時造成測試數據的不準確。5．儀器采用128X64點陣液晶屏，全部操作中文顯示，方便客戶的使用。6．儀器自帶熱敏打印機，可將測試數據實時打印。

烏海接地導通測試儀測試中屏幕實時顯示電阻值和測試電流值，若電池電量不足會主動停止測試，此模式下注意要等待測試值穩定才是正確的結果。單次測試模式：測試完成后會自動停止測試和自動放電，若蜂鳴器響，代表處于放電狀態，放電完成后即可進行下一次測試。測試過程中，可通過短按“”鍵進行提前中斷測試，便于開始下一次測試。（5）數據儲存測試完成后自動編號儲存數據，多可存儲9999組數據。（6）記錄查詢開機后，按“”返回鍵進入主菜單界面，按“”或“”鍵移動光標至“記錄查詢”項，按“”鍵進入儲存記錄查詢頁面，默認跳到的測試值處開始查詢，按“”或“”鍵翻頁查詢保存的測試數據。長按“”或“”可快速翻頁。（7）數據刪除進入記錄查詢界面后，按“”或“”鍵選擇刪除記錄、全部刪除、記錄導出功能。單條記錄刪除：刪除當前該條數據，刪除時間與所儲存的數據量有關（儲存的數據量為35條時，刪除所需時間約為10s）。全部刪除：刪除所有已存的數據，大約需要0.1秒鐘完成。記錄導出：在儀表連接U盤，可將數據導入到U盤。選擇刪除后，按“”鍵確定，彈出是否刪除對話框“ ”，按“”或“”鍵移動光標選擇YES或NO，再按“”鍵進行確認或者取消刪除。（注：當數據量較多時，在將數據備份完成后，建議選擇全部刪除。）（8）數據導出在數據記錄查閱界面，插入U盤，按“”或“”鍵移動光標到數據導出，再按“”鍵導出記錄數據到U盤，記錄數據為TXT格式。（9）打印實時打印測試數據：測試完一組有效數據后，如果需要打印測試數據，按“”鍵可打印當前測試的數據。打印儲存數據：在記錄查閱界面，翻頁到所需打印的數據頁，點擊“”鍵即可打印當前查閱的數據。

烏海接地導通測試儀測試接線專用測試線分別夾到被測試品的引出端。檢查試品引出端被夾面是否存在氧化層，如果存在，應首先清理氧化層再夾，否則會影響測試精度。測試鉗要保證連接牢固可靠，以防止測試過程掉夾。測試線另一端按顏色接儀表的紅、黑接線柱。用接地線把接地端子與大地連接，Ⅰ＋、Ⅰ-、U＋、U- 端子與被測試品采用下圖所示的四線法接線，為了測試接線簡單方便，隨儀器配套的專用測試線是兩端分接線，將電流、電壓線連接到同一測試鉗兩端。（2）測試操作連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測試結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證接觸良好。測試前了解被測地網的結構形式地網尺寸以及周圍空中、地下的環境情況如有無架空線、地下金屬管道、地下電纜等在測量時應盡量避開或采取相應措施以便減小測量誤差。測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。測試前，在測試界面內，按“”或“”鍵設置輸出電流，根據被測阻值大小設置不同的電流檔位。具體設置情況請參考技術規格處的量程范圍。

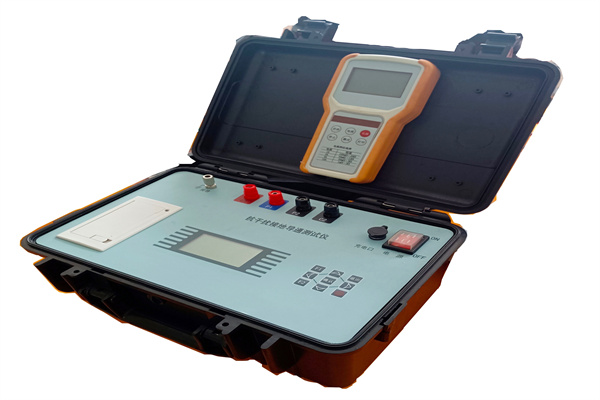

烏海接地導通測試儀試驗接線試驗前將隨機配置的專用測試線取出，將紅色、黑色測試鉗線分別夾到連接到被測地網的兩根接地引下線上，加持后來回晃動測試鉗，以磨掉表面氧化層保證接觸良好。測試線另一端連接到儀器面板接線端子，如圖2。圖2 試驗接線2）儀器操作開機界面接地導通測試儀Ver：1.1電池：39.4V 正常2019-01-09 16:32圖3 開機界面電池電量充足時按下開機鍵，儀器屏幕點亮，并顯示如圖3所示界面。如發現電池電壓低于32V，或電池提示“低電”時，應使用隨機配置的專用充電器充電，充電操作請參閱“儀器維護”章節。對比度設置：開機界面下按“↑”可增加屏幕顯示的對比度，按“↓”可降低屏幕顯示的對比度，調整完畢按“F2”保存對比度設置。系統時間設置：開機界面下按“F1”鍵，配合“↑”鍵、“↓”鍵可調整反白區域數值，按“→”鍵或“←”鍵可切換反白區域的待調整位，調整完畢按“F2”保存系統時間設置。設置電流：10 A3）電流設置圖4 電流設置界面在開機界面下，按“確認”鍵，即可進入電流設置界面，此時按“↑”鍵或“↓”鍵可增加或降低試驗電流，可供設置電流選項在1A、5A、10A，可根據試品進行設置，見圖4。4）測試顯示界面實測電流：0.00A干擾電壓：0.00V電阻：0.0000mΩ按確認鍵進行測試圖5測試界面在設置完成并確認接線無誤后，按“確認”鍵即可進入測試界面，

烏海接地導通測試儀性能特點1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。4、功能強大。可測量電流樁，電壓樁，接地電阻、輔助機、土壤電阻率。5、操作簡單。全中文菜單式操作，直接顯示出測量結果。6、布線勞動量小，無需大電流線。三、技術指標1、阻抗測量范圍：0Ω～200Ω2、分辨率：0.001Ω3、測量誤差：±（讀數×2％＋0.005Ω）4、抗工頻50Hz 電壓干擾能力：10V5、測試電流波形：正弦波6、測試電流頻率：45Hz、55Hz 雙頻7、輸出電流：10A8、輸出電壓：400V9、測量線要求： 電流線銅芯截面積≥1mm2電壓線銅芯截面積≥1.0mm210、供電電源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、儀器重量：10kg四、儀器測試的操作過程及功能說明1、測量原理框圖及測試接線圖圖1測量原理示意圖R0 回路電阻大約5～200Ω Rx 測試電阻大約0～200Ω Rf 標準電阻 測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2測量電壓線1：長度為0.618D；線徑： ≥1.0mm2測量電壓線2： 接被測地網測量接地線： 接被測地網。面板示意圖1．電流極(C1)2．電壓極1(P1)3．電壓極2(P2)4．接地網(C2)5．打印機6．電源輸入7．接地線8．修改菜單內容，采用循環滾動方式9．修改菜單內容，采用循環滾動方式10. 修改菜單內容，采用循環滾動方式11. 啟停鍵12.電源開關13.液晶顯示屏測量接線如下圖電流極（C1） 電壓極1（P1） 電壓極2（P2）接地網（C2） 電流樁 電壓樁地網圖2三極法測量接線示意圖說明：電壓極2（P2）接地網（C2）兩線必需都要連接在儀器上，然后按測量操作步驟進行測試。

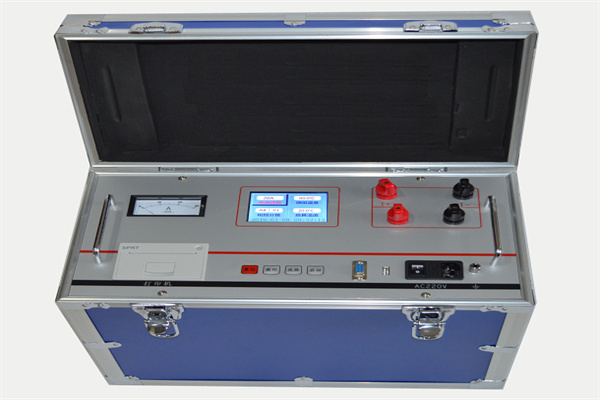

烏海接地導通測試儀按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態，可對輸出電流進行預置。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程。10、輝度調節：可通過其進行顯示屏輝度調節。11、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法 1、接線儀器接線見下圖（線軸為選配件）：將紅色測試線的插片接到I＋上，插桿接到V＋上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。接線時應清理導體接觸面氧化層或用力扭動幾下接線鉗，以保證導體接觸面接觸良好。2、開機、測試、打印開機后屏幕顯示如下圖：◆選擇電流：按循環鍵光標可在修改時鐘、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。◆測試：選定測試電流后，按確認鍵可啟動測量。在上圖界面中光標不論在任何位置，按確認鍵均可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。◆結束測試：測試完畢后，按復位鍵，儀器停止輸出電流，屏幕恢復初始狀態，方可重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。
