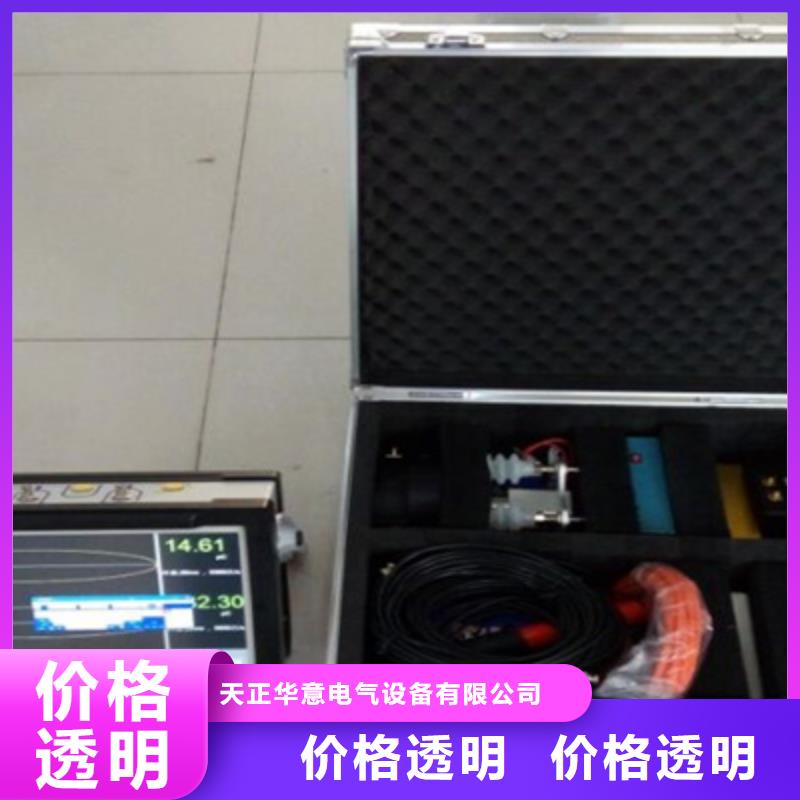

烏海局部放電檢測儀數字式局部放電檢測儀是我公司推向市場的新一代數字智能儀器，該儀器在原有產品TH--210、TH--2020局部放電檢測儀的基礎上采用數據采集卡、嵌入式ARM系統作為中央處理單元，控制12位分辨率的高速模數轉換芯片進行數據采集，將采集到的數據存放在雙端口ARM中。實現從模擬到數字的跨越。二、 特點：1.采用8.0英寸DGUS屏，顯示更直觀，操作更方便。2.全觸摸屏操作，屏幕內存256M，無需旋鈕調節。3.可鎖定波形，方便觀察波形的細節。4.自動測量并顯示試驗電源時基頻率，無需手動切換。5.試驗數據可直接儲存在主機內，也可U盤導出打印。6.word文檔格式出具試驗報告。7.顯示方式：橢圓、直線、正弦。三、主要技術指標：1.檢測試品的電容范圍：6PF-250uF2.檢測靈敏度《0.02pc(電容50pf)3.橢圓掃描時基：50HZ、及任意頻率。（和試驗電源直接同步4.橢圓旋轉以30°為一檔，可作360°旋轉。5.放大器：3db低端頻率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任選。增益調節范圍＞120db。檔間增益差20±1db正負脈沖響應不對稱性＜1db。6.時間窗：窗寬0°-180°，窗位置可旋轉15°-180°。7.試驗電壓表:誤差＜±2﹪。8.重量：約12KG。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。本儀器是電力部門、制造廠家和科研單位等廣泛使用的局部放電測試儀器。

<烏海>天正華意電氣設備有限公司

烏海局部放電檢測儀 高頻脈沖電流法高頻脈沖電流檢測技術，在足夠寬的頻帶范圍內，通過安裝在被測設備接地線上的穿芯式電流傳感器或鉗型電流傳感器，檢測PD的脈沖信號，也稱為高頻電流互感器方法。如通過在XLPE電纜接地線上或電纜本體上安裝高頻電流傳感器（HFCT），以耦合高頻脈沖電流流經通路上所產生的電磁場信號。HFCT高頻電流傳感器實際上是一種寬頻帶羅戈夫斯基線圈型電流傳感器，檢測頻帶通常在幾百kHz到幾十MHz，能夠有效地獲取PD信號。該電流傳感器主要由磁芯、線圈、金屬屏蔽盒等組成。磁芯采用耐磨耐蝕、高頻高導磁率、損耗小、穩定性好的磁性材料，由兩個半環經金屬屏蔽盒的閉合結構而形成圓環。金屬屏蔽盒為兩半環結構，尺寸稍大于磁芯，安放和固定磁芯，該屏蔽盒可屏蔽現場空間的干擾，以減少甚至避免現場測量PD時的干擾。在電力電纜局放檢測時，導線和金屬屏蔽之間由絕緣材料隔開形成分布電容，該電容只有幾百皮法，對高頻信號為良導體。因此，高頻的局放信號由分布電容對接地引線構成回路傳輸，在電纜接頭屏蔽接地線上安裝寬頻帶電流互感器（HFCT）可檢測到放電脈沖信號，并能夠確定局部放電的量值。

烏海局部放電檢測儀 在了解了局部放電的基本理論之后，在本章我們的重點轉向實際操作，我們先介紹局部放電測試中常用的三種接法，隨后我們再介紹整個系統的接線電路，我們再分別介紹幾種典型的試品的試驗線路。局部放電測試電路的三種基本接法及優缺點。并聯法 串聯法 平衡法（1）標準試驗電路，又稱并聯法。適合于必須接地的試品。其缺點是高壓引線對地雜散電容并聯在 CX上，會降低測試靈敏度。（2）接法的串聯法，其要求試品低壓端對地浮置。其優點是變壓器入口電容、高壓線對地雜散電容與耦合電容CK并聯，有利于提高試驗靈敏度。缺點是試樣損壞時會損壞輸入單元。（3）平衡法試驗電路：要求兩個試品相接近，至少電容量為同一數量級其優點是外干擾強烈的情況下，可取得較好抑制干擾的效果，并可變壓器雜散電容的影響，而且可做大電容試驗。缺點是須要兩個相似的試品，且當產生放電時，需設法判別是哪個試品放電。值得提出的是：由于現場試驗條件的限制（找到兩個相似的試品且要保證一個試品無放電不太容易），所以在現場平衡法比較難實現，另外，由于采用串聯法時，如果試品擊穿，將會對設備造成比較大的損害，所以出于對設備保護的想法，在現場試驗時一般采用并聯法。二、采用并聯法的整個系統的接線原理圖。該系統采用脈沖電流法檢測高壓試品的局部放電量，由控制臺控制調壓器和變壓器在試品的高壓端產生測試局放所需的預加電壓和測試電壓，通過無局放藕合電容器和檢測阻抗將局部放電信號取出并送至局部放電檢測儀顯示并判斷和測量。系統中的高壓電阻為了防止在測試過程中試品擊穿而損壞其他設備，兩個電源濾波器是將電源的干擾和整個測試系統分開，降低整個測試系統的背景干擾。

<烏海>天正華意電氣設備有限公司
烏海做手持式高壓開關柜局放測試儀的生產廠家

烏海局部放電檢測儀 測量原理暫態地電壓當配電設備發生局部放電現象時，帶電離子會快速地由帶電體向接地的非帶電體快速遷移，如配電設備的柜體，并在非帶電體上產生電流行波，且以光速向各個方向快速傳播。受集膚效應的影響，電流行波往往僅集中在柜體的內表面，而不會直接穿透金屬柜體。但是當電流行波遇到不連續的金屬斷開或絕緣連接處時，電流行波會由金屬柜體內表面轉移到外表面，并以電磁波形式向自由空間傳播，且在金屬外表面產生暫態地電壓。而該電壓可用專用的傳感器布置在開關柜外面進行測量。傳感器類似傳統的RF耦合電容器，其殼體可做絕緣和保護雙重功能，傳感器內部可感應出高頻脈沖電流信號。其測量原理圖如下檢測原理圖超聲波 局部放電發生前，放電點周圍的電場力絕緣介質的機械應力和粒子力處于相對平衡狀態。局部放電發生時電荷的快速釋放或遷移使電場發生改變，打破了平衡狀態，引起周圍粒子發生震蕩性機械運動，從而產生聲音或振動信號。超聲波法通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號。該方法特點是傳感器與地理設備的電氣回路無任何聯系，不受電器方面的干擾，但在現場使用時容易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大，超聲波檢測法的檢測范圍有限，但具有定位準確度高的優點。局部放電產生的聲波的頻譜很寬，可以從幾十Hz 到幾MHz，其中頻率低于20kHz 的信號能夠被人耳聽到，而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到。通過測量超聲波信號的聲壓大小，推測放電的強弱。由于被檢測對象超聲傳輸介質不同，一般情況下開關柜使用空氣超聲傳感器，和變壓器使用接觸式超聲傳感器進行檢測。

烏海做手持式高壓開關柜局放測試儀的生產廠家 <烏海>天正華意電氣設備有限公司

烏海局部放電檢測儀局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因為試品內部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。四、局部放電的表征參數局部放電是比較復雜的物理現象，必須通過多種表征參數才能的描繪其狀態，同時局部放電對絕緣破壞的機理也是很復雜的，也需要通過不同的參數來評定它對絕緣的損害，目前我們只關心兩個基本參數。1視在放電電荷——在絕緣體中發生局部放電時，絕緣體上施加電壓的兩端出現的脈動電荷稱之為視在放電電荷，單位用皮庫（pc）表示，通常以穩定出現的視在放電電荷作為該試品的放電量。2放電重復率——在測量時間內每秒中出現的放電次數的平均值稱為放電重復率，單位為次/秒，放電重復率越高，對絕緣的損害越大。

烏海局部放電檢測儀主要技術性能１電容器在額定電壓UN下可連續運行1小時。２電容器電容量偏差范圍、電容器介質損耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４電容器短時工頻耐壓值為1.1UN 。電容器在標稱值電壓下的局部放電量:≤5PC 根據用戶不同要求外形尺寸可能有變化表中尺寸僅供參考。使用環境條件６、使用地區海拔高度不超過1000m環境空氣溫度范圍為-25─＋45℃。產品使用時其環境空氣相對濕度應不大于80％。GR100/0.1工頻保護電阻額定頻率：50 Hz額定電壓100 kV標稱電阻：7.5 kΩ局部放電量：額定電壓下＜3 PC 80％額定電壓下≤2 PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。（四）、AC-2010工頻高電壓試驗控制臺（帶10KVA電動調壓器）操作裝置功能：設有過電流保護設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；設有聲警告設有零壓合閘、試品擊穿自動回零功能設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位電源為220V控制

烏海做手持式高壓開關柜局放測試儀的生產廠家

烏海局部放電檢測儀非接觸超聲波法局部放電發生后，會產生電磁波沿開關柜內表面傳播，并通過開關柜縫隙輻射出去然后沿開關柜外表面傳播，對地形成持續時間很短的對地電壓，通過監測這個信號及信號的幅值頻次等來判斷開關柜是否由局部放電發生，這就是法監測局放原理；其監測機理如下圖所示TEV檢測機理 超聲波法組合電器、變壓器內部產生局部放電信號的時候，在放電的區域中，分子間產生劇烈的撞擊，這種撞擊在宏觀上表現為一種壓力。由于局部放電是一連串的脈沖形式，所以由此產生的壓力波也是脈沖形式的，即產生了聲波。局部放電源一般較小，一般為點聲源。局部放電產生的聲波頻率在101-107Hz數量級范圍，即為超聲波（聲音頻率超過20kHz范圍的稱為超聲波）。超聲波傳感器分成兩種，一種為接觸式（壓電式）超聲波傳感器（AE） 一種為開放式（敞開式）超聲波傳感器，接觸式傳感器是將傳感器貼在電力設備表面，檢測局放產生的超聲波信號在電力設備表面金屬板中傳播所感應的振動現象，主要用于GIS、變壓器、電纜等密封性電力設備的局放檢測，但這種檢測方式容易受到外界聲音及電力設備運行過程中自身振動的干擾。開放式超聲波傳感器是檢測放電產生的超聲波信號在空氣中傳播時的振動現象，用于檢測電力設備與傳感器間有空氣通道（如開關柜及戶外的電力設備）的局放檢測，這種檢測技術能夠利用外差技術將超聲波信號轉換成人耳可聽到的聲音信號，通過局放的特征聲音，能夠更好的判斷局放存在（不受干擾影響）和定位。

烏海局部放電檢測儀當采用自動控制時，準備工作同B中的將手動/自動選擇開關24向右置于自動位置。（用鑰匙打開，帶鎖開關，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電調節基準電壓調節電位器25，將基準電壓表23調至所需數值。按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論七、注意事項1．主回路電源容量應滿足輸出功率。2在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。所有接地為一點接地。4設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞劃傷。整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于1．套管及外殼表面嚴禁覆水室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。1本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

<烏海>天正華意電氣設備有限公司 烏海做手持式高壓開關柜局放測試儀的生產廠家

烏海局部放電檢測儀時間設置在開機主界面下，按“菜單”鍵，可進入儀器設置界面，如下圖所示：通過“方向”上建或下鍵可選擇要進行設置的項目，選中后（橘色顯示）按“方向”OK鍵可進入相應的設置頁面。在時間設置頁面，通過“方向”左建或右鍵可分別切換“年-月-日 時：分：秒”，通過“方向”上建或下鍵調整到相應的值，按OK保存，并退出到主菜單頁。3.2.5閾值設置在主菜單頁，選中Threshold Setting項按“方向”OK鍵可進入閾值設置頁面。在該頁面，通過“方向”上建或下鍵切換要設置的閾值，Yellow Alarm表示一般閾值，當監測值大于該值時，實時顯示界面數值以黃色顯示； Red Alarm 表示嚴重閾值，當監測值大于該值時，實時顯示界面數值以紅色顯示；通過“方向”左建或右鍵對相應值進行調整；按OK鍵，保存并返回到主菜單頁。3.2.6同步方式在主菜單頁，選中Synchronization項按“方向”OK鍵可進入同步方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換同步方式，本機支持內同步“Internal Mode”和外同步“External Mode”兩種方式；按OK鍵，保存并返回到主菜單頁。3.2.7保存方式在主菜單頁，選中Save Mode項按“方向”OK鍵可進入保存方式選擇頁面。在該頁面，通過“方向”左建或右鍵切換保存方式，本機支持保存到本機“Save to machine”和保存到手機“Save to Mobile phone”兩種方式；按OK鍵，保存并返回到主菜單頁。

烏海局部放電檢測儀聲電傳感器聲電傳感器為我公司技術人員根據改為多年研究局放的經驗研發生產的一種用于采集局部放電超聲波信號及電信號的傳感器。該傳感器抗干擾能力強、檢測靈敏度高、使用方便可靠。傳感器內置超聲信號收集器，能夠有效接收大范圍內的超聲局放信號，內置電場天線能夠有效接收局放產生的電場信號，通過內置高精度的放大濾波電路對信號進行處理，可以有效去除干擾雜波，確保檢測信號的真實性。尊敬的用戶：感謝您購買本公司局部放電巡檢儀。在您初次使用該產品前，請詳細閱讀使用說明書。該儀器用于探測中/高壓（MV/HV）設備中的局部放電源。如果沒有探測到放電，其并不意味著中高壓設備中無放電活動。放電往往具有潛伏期，絕緣性能也可能會由于局部放電以外的其他原因而失效。如果檢測到與中高壓電力系統相連的設備中有相當大的放電，應立即通知對設備負責的相關單位。警告： 始終保持高壓部分與儀器、探頭和操作人員之間的距離。 嚴格遵守當地規則。 附近有雷暴天氣時，不得進行測量。 不得在爆炸環境中操作儀器或附件。 使用產品時，請按說明書規范操作。儀器電池報警后請關機充電。未經允許，請勿開啟儀器，這會影響產品的保修。自行拆卸廠方概不負責。存放保管本儀器時，應注意環境溫度和濕度，放在干燥通風的地方為宜，要防塵、防潮、防震、防酸堿及腐蝕氣體。儀器運輸時應避免雨水浸蝕，嚴防碰撞和墜落。

烏海做手持式高壓開關柜局放測試儀的生產廠家

烏海局部放電檢測儀表征局部放電的參數：視在放電電荷，放電重復率，放電的能量，放電的平均電流，放電的均方率，放電功率，局部放電起始電壓，局部放電熄滅電壓。2.5、視在放電量q是指在試品兩端注入一定電荷量，使試品端電壓的變化量和局部放電時端電壓變化量相同。此時注入的電荷量即稱為局部放電的視在放電量，以皮庫(pC)表示。 實際上，視在放電量與試品實際點的放電量并不相等，后者不能直接測得。試品放電引起的電流脈沖在測量阻抗端子上所產生的電壓波形可能不同于注入脈沖引起的波形，但通常可以認為這二個量在測量儀器上讀到的響應值相等。 2.6、國標及IEC的局放測量法─脈沖電流法(ERA)高電壓設備局部放電時在試驗回路中引起電荷轉移，產生高頻電流脈沖其流過檢測阻抗產生電壓脈沖，將此電壓脈沖經過合適帶寬的放大器放大后由儀器測量、顯示出來。

烏海局部放電檢測儀檢測流程局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器。2)開機檢測開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置通過設置存儲目錄功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；再返回模塊進入測量界面，點擊右上角圖標可以對測量過程進行詳細的參數設置。4)背景檢測：連接TEV傳感器，將傳感器貼在接地的金屬體上（非測量源）當信號穩定時按下按鍵，再點擊，記錄下背景值。 信號檢測：將傳感器緊貼在檢測部位。開關柜發生放電的主要部位為母排（連接處、穿墻套管，支撐絕緣件等）、斷路器，電纜等設備所對應到開關柜柜壁的位置，這些設備大部分位于開關柜前面板中部及下部，后面板上部、中部及下部、側面板的上部、中部及下部（開關柜TEV檢測部位異常診斷：當通過波形模式檢測到信號時，應對局部放電進行診斷與分析，觀察信號的周期性通過改變測量模式記錄和分析信號。7)數據記錄：通過儀器的記錄功能將數據保存：在首頁中的【檢測記錄】模塊可查看對應的試驗數據，以供后期分析。8)生成報告：連接Type-c數據線，運行隨機附帶的報告生成軟件，點擊導出數據功能，即可將試驗過程中所有數據導出到pc端，根據數據庫以及圖文信息生成巡檢報告。圖 檢測部位示意圖6.2US局部放電檢測流程1)設備連接：連接測試儀的各個部件，固定傳感器)開機檢測：開機后系統自檢，確認各個檢測通道正常工作。3)設置參數：點擊【系統設置，通過設置[存儲目錄]功能新建一個保存試驗數據的文件名，后期所有測量數據均存儲在此文件中；通過設置[超聲類型]功能，可以配置試驗過程中對數據的處理方式。再返回模塊進入測量界面，點擊右上角圖標可以對US測量過程進行詳細的參數設置。背景檢測將傳感器對著空曠的地方，當信號保持穩定時按下【停止】按鍵，再點擊記錄背景，記錄下背景值。信號檢測：將超聲波傳感器探頭沿著柜體上的縫隙進行掃描檢測，觀察波形變化異常診斷與分析：當檢測到周期性信號時進行分析，觀察在連續檢測模式下50Hz頻率成分，100Hz頻率成分的大小，并與背景信號比較，看是否有明顯變化。并且開展局部放電診斷與分析，包括通過應用相位檢測模式，時域波形檢測模式判斷放電類型；或是挪動傳感器位置，尋找信號值，查明可能的放電位置。

烏海局部放電檢測儀 成套設備的檢查和連接1、成套設備到達用戶后檢查各部件外觀是否完好無損。2、用搖表和直流電阻測試儀測量變壓器的絕緣電阻和直流電阻與出廠試驗報告是否相符。3、各部件按主回路原理圖連接可靠。成套設備的操作說明1、合上控制臺電源，打開鑰匙開關，此時停止指示燈及高壓電壓表數碼管亮；2、將試品所需耐壓時間設定好（調面板上時間繼電器拔盤）；3、按下啟動按鈕，啟動燈亮，停止指示燈滅；4、按下升壓按鈕，升壓指示燈亮，當電壓要到所需電壓值時，點動按升壓按鈕到所需耐壓值，按下耐壓計時按鈕，耐壓計時開始，時間到后調壓器自動降壓到零位，按停止按鈕，再按一下耐壓計時按鈕，關閉鑰匙開關，切斷所有電源，耐壓試驗結束； 5、在升壓過程或耐壓計時過程中，如試品擊穿、變壓器過載或變壓器過壓時，過壓過流保護動作，自動切斷主電源，調壓器降壓到零位，再按啟動按鈕，可繼續升壓，若不升壓就切斷所有電源，檢查試品；6、如需再次試驗，重復操作步驟2~4。7、如需做局放試驗時請參考局放儀使用說明書。注意事項1、本設備只能短時運行（額定容量下30分鐘）；2、此套設備為高壓設備，故每次使用前將設備外表面灰塵擦干凈，保持環境清潔；3、高壓危險，試驗時人員遠離試驗區域；4、所有設備及試品須接地牢靠；5、變壓器高壓尾須直接接地或經電流表、互感器接地；6、測量線圈有一端必須接地且嚴禁兩端子短路；7、定期檢查調壓器傳動部件和上、下限位開關是否正常；8、使用過程中如出現異常情況，即該停電檢查，若不能解決，請與我公司及時聯系處理。青島天正華意電氣設備有限公司
