威海水內冷發電機絕緣測試儀兆歐表標準電阻器，（以下簡稱電阻器）是專為貫徹中華人民共和國計量檢定規程《JJG622-97絕緣電阻表（兆歐表）》和JJG1005-2005電子式絕緣電阻表檢定規程，檢定兆歐表而設計的十萬兆歐級旋轉式標準高阻電阻器。本電阻器具有比TH79型兆歐表標準電阻箱等級指數高，電阻值調節范圍廣，使用方便的優點。二． 用途TH-79C型兆歐表標準電阻器主要用于檢定額定電壓為5000伏或低于5000伏的各類兆歐表和上述各類絕緣電阻表生產或修理中重新點刻度盤。也適用于絕緣高阻計的校對和檢定。還可在其他電路中作標準高阻箱使用。三使用方法1. 檢定兆歐表時，按圖一接線 被檢表圖一2. 電阻器與被檢表之間的連接線用耐高壓的專用線或粗單芯塑料硬線懸空連接。3. 連好接線后，即可按《JJG622-97絕緣電阻表（兆歐表）》規程規定的操作步驟和方法進行檢定。主要技術指標1. 電阻器由八個十進盤組成，使用電壓或電流從使用電壓或電流改變至1/5使用電壓或電流時，由于電壓或電流的變化引起電阻的變差應不大于對應的一個等級指數。5. 殘余電阻值小于0.1Ω，其變差應小于0.01Ω6. 環境的參考條件為：溫度23＋2（-3）℃，相對濕度50％±10％7. 環境的標稱使用范圍：溫度為23±5℃，相對濕度25％-75％8. 線路對外殼的絕緣電阻不小于1×1012Ω9. 線路對外殼的絕緣強度應能承受50Hz正弦波電壓8 KV一分鐘試驗。

威海水內冷發電機絕緣測試儀工作環境宜無粉塵，通風良好，測試儀采用自然風冷，若通風條件不好，易引起儀器損壞。測試儀工作時后面板與墻壁保持至少30cm的距離。7. 遠離精密儀器——當本儀器高壓輸出時，被測物測試點處會產生電暈放電，發射射頻電磁波，干擾精密儀器工作。2.4 拆封和檢查首先檢查產品銘牌，確定機型與訂單相符；然后對照 “裝箱單”核對包裝箱中物品是否齊全，若包裝箱中物品與“裝箱單”所列內容不符，請與青島天正華意儀器客服中心或經銷商聯系。如果收到儀器時包裝箱有破損，請檢查儀器的外觀有無變形、刮傷，或面板損壞等。如果有損壞，請立即通知青島天正華意儀器客服中心或其經銷商。我們的客服中心會為您修復或更換新機。在未通知青島天正華意或其經銷商前，請不要立即退回產品。為了防止意外觸電的發生，請不要自行打開儀器上蓋。如果儀器有異常情況發生，請尋求青島天正華意公司或其指定經銷商的技術支持。2.5 首次上電檢查在確認本儀器完好無損并安裝到工作位置后，請按如下步驟進行檢查：1. 只接通本儀器的電源線，不接其他任何測試線，打開測試儀電源開關；2. 儀器進入功能選擇界面后，選擇F菜單開始測試進入產品測試界面，直接按START鍵進行測試，測試狀況若如下所述：a. 接地因開路而報警；b. 絕緣顯示電阻＞200GΩ；c. 耐壓顯示較小擊穿電流或零值；則表明儀器基本正常；可參照第四章的操作說明對儀器進行更細致地檢查。3. 首次開啟儀器，若無顯示，請檢查并確認電源線連接良好；啟動測試過程中，若有不啟動、無按鍵響應或無繼電器動作聲響等現象，請尋求青島天正華意公司或指定經銷商的技術支持。2.6 其他測試站安排工作位置工作站的位置安排必須在一般人員非必經之處所。 如果工作站位置選定無法作到將工作站與其它部門隔開時，應特別標明”高壓測試站”，非專職人員不得進入。如果高壓測試站與其它工作站非常接近時，必須特別注意問題。 在高壓測試時，必須特別標明”危險！高壓測試進行中非工作人員請勿靠近”。輸入電源本儀器必須有良好的接地，以及將設備地線與電源接妥，并確認電源極性及低電阻的地線回路。 測試站電源必須有單獨的開關，一旦有緊急事故發生時，應立即關閉電源，再進入處理事故。

威海水內冷發電機絕緣測試儀 主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。4、注意事項及其它請注意，L為高壓端！E為地端必需接大地！ 四、操作方法初始設置畫面（圖一）4.1 測量圖標 處于選中狀態，下面顯示2.5KV表示測量電壓。1）按增大，減小鍵 增大/減小測試電壓2）按功能鍵在可以使 測量圖標 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態3）按確定鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）2.5kV 表示測試電壓250G 表示測量的瞬時值01’07” 表示測量過程中的時間表示測量15秒 的數值01 表示測量1分鐘 的數值 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15s PI 極化指數 PI ＝ R10m/R60s 4）測量過程按確定鍵，測量結束，顯示放電畫面（圖三）放電畫面（圖三）639V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等待放電完畢，建議用戶對試品進行人工放電。

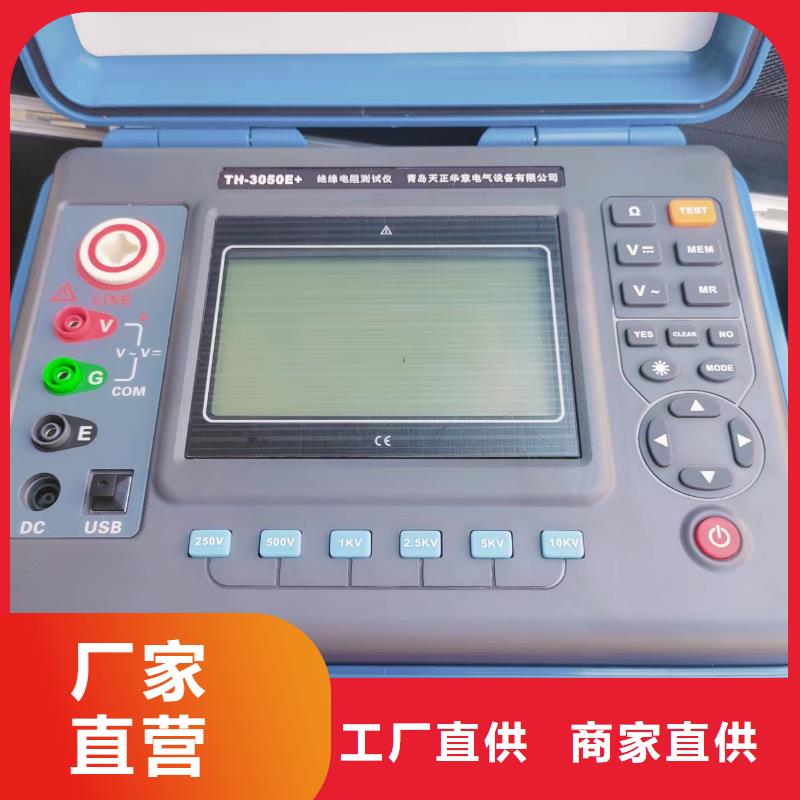

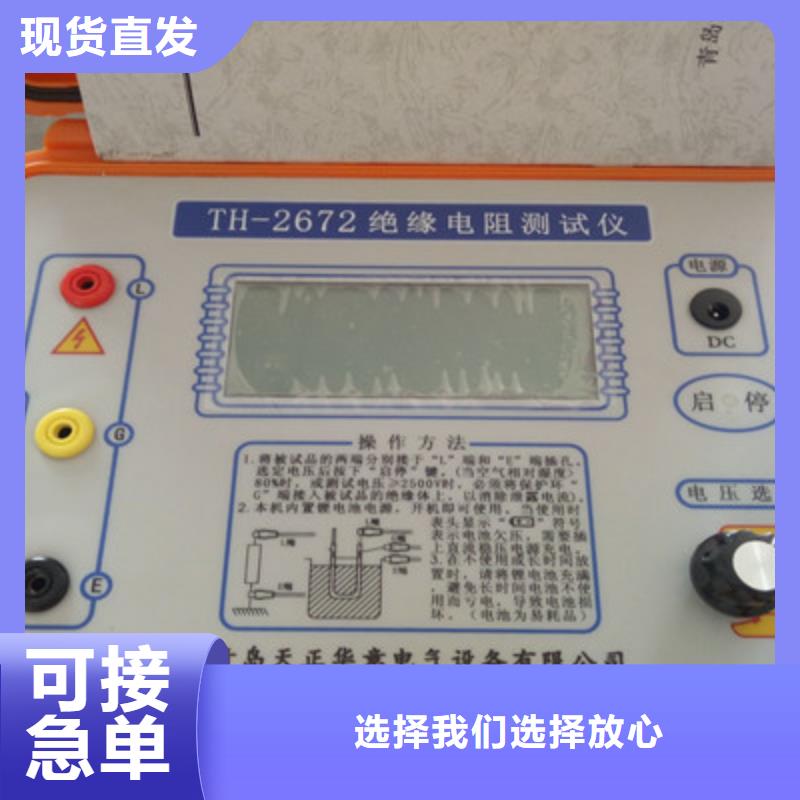

威海水內冷發電機絕緣測試儀電池檢查及更換儀表在接通電源工作時，顯示屏若顯示“ ”欠壓符號，表示電池電量不足，應更換新電池。4.2 測試將儀表E端接試品的接地端（或一端），L端接試品的線路端（或另一端）。將選擇開關置所需的額定電壓位，顯示屏首位顯示“1”，表示工作電源接通。按一下高壓開關按鈕，高壓指示燈點亮，顯示屏上顯示的數值就是被測試品的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。4.3 G端（保護環）的使用測量高絕緣電阻值時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以試品表面泄漏電流引起的測量誤差，保障測試準確。4.4 關機讀數完畢，先按高壓開關關斷高壓，高壓指示燈熄滅；再將旋鈕擰至OFF關閉電源。對電容性試品還應將試品上的剩余電荷放完，再拆下測試線，以免電擊傷人。本儀器性能符合國際標準 IEC61010-1：2001。本儀器執行標準 Q/BY 003-2002。1 性能特點 適于在各種電氣設備的維修、試驗及檢定中作絕緣測試。 31/2LCD大屏幕數字顯示，分辨率高讀數方便 有四種額定絕緣測試電壓，負載能力強。 操作便捷，攜帶方便，準確、可靠、穩定。 低耗電、12V/1.8AH鋰電池供電，使用時間長。（或采用交流AC220V供電 電池電壓不足，有欠壓標志符 具有防震、防塵、防潮結構，適應惡劣工作環境。 保護功能完善，能承受短路和被測電器殘余電壓沖擊。

威海水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。
