威海相位伏安表為參考基準的六角圖圖12是主機改變相位參考基準后的六角圖，通過“基準”鍵可選擇IHA為參考基準，方向默認12點，直觀檢查差動接線。對于斷路器失靈保護、微機母差保護、故障錄波、監控系統電度計量、監控、安穩及備自投等都可參考上述方式進行保護二次回路的接線檢查。9 操作注意事項1 ）主機與分機在通訊校驗完成前不得隨意插拔校驗線。2） 測量通訊過程中不得改變主機基準，以免造成測量相位的錯誤。3） 相位測量時，注意電流流向必須與電流鉗箭頭標注方向一致。4） 分機切換編號或測量點，請等待5s鐘待測量示數穩定后再發送。5） 測量通訊過程中若出現誤關機，必須關閉分機重新校驗。10 主機存儲數據格式的導出使用裝置附帶的U盤可以將主機存儲的測試數據導出，所導出的數據格式均加入了制表符，可直接復制至excel文檔中進行后期測試報告的編輯。10.1測量通訊數據導出格式10.2 單機測量數據導出格式11 產品保修卡產品保修卡1 本產品自購買日期起免費保修一年，終身維修。2 下述情況產品出現故障不在保修范圍內：2.1 未按照說明書要求使用所造成的損壞。2.2 人為行為導致的產品損壞。此保修卡為保修服務的重要憑證，遺失不補。請妥善保管！ 操作注意事項1 ）主機與分機在通訊校驗完成前不得隨意插拔校驗線。2） 測量通訊過程中不得改變主機基準，以免造成測量相位的錯誤。3） 相位測量時，注意電流流向必須與電流鉗箭頭標注方向一致。4） 分機切換編號或測量點，請等待5s鐘待測量示數穩定后再發送。5） 測量通訊過程中若出現誤關機，必須關閉分機重新校驗。10 主機存儲數據格式的導出使用裝置附帶的U盤可以將主機存儲的測試數據導出，所導出的數據格式均加入了制表符，可直接復制至excel文檔中進行后期測試報告的編輯。10.1測量通訊數據導出格式10.2 單機測量數據導出格式11 產品保修卡產品保修卡1 本產品自購買日期起免費保修一年，終身維修。2 下述情況產品出現故障不在保修范圍內：2.1 未按照說明書要求使用所造成的損壞。2.2 人為行為導致的產品損壞。此保修卡為保修服務的重要憑證，遺失不補。請妥善保管！

威海相位伏安表規則及注意事項感謝您購買了本公司三相數字相位伏安表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。?本儀器屬帶電工作設備，為了你的請遵守生產的相關規定，嚴格按電力工作規程進行操作。?注意本儀表面板及背板的標貼文字及符號?使用前應確認儀表及附件完好，無破損、裸露及斷線才能使用。儀表后蓋及電池蓋板沒有蓋好禁止使用，儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?不能用于測試高于600V的電壓，請勿在強電磁環境下使用，以避免影響儀器正常工作，禁止在易燃性及危險場所測試。?確定導線的連接插頭已緊密地插入接口內，相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出，不能手觸輸入插孔，以免觸電。?請勿用潮濕手操作儀器，或將其暴露砸雨水中，儀表于潮濕狀態下，請勿使用。 ?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?保持產品表面清潔和干燥，不能用腐蝕劑或粗造物清潔，須用軟布（如眼鏡布），沾清潔防銹除濕類的潤滑劑，輕輕擦試電流鉗即可。?

威海相位伏安表預留USB接口，可用儀器來替代優盤等移動存儲設備。二、技術指標1、輸入特性電壓通道數量：3通道電壓測量范圍：0~450V電壓顯示分辨率：0.01V電流通道數量：3通道電流測量范圍：0~10A電流顯示分辨率：0.0001A相位測量范圍：－180°～＋180°諧波分析次數：2～21次2、準確度電壓：±0.2％電流、功率：±0.5％相角：±1°諧波電壓含有率測量誤差：≤0.3％諧波電流含有率測量誤差：≤0.5％3、工作溫度：－15℃~ ＋40℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、體積：250mm×160mm×60mm7、重量：1.8Kg三、結構外觀（一）、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正視圖儀器正面上方是液晶顯示屏，下方是按鍵區，頂端為接線部分，包括：四個電壓輸入端子UA、UB、UC、UN；三個電流輸入接口（A相電流鉗接口Ia、B相電流鉗接口Ib、C相電流鉗接口Ic）。儀器的外接接口在右側，（見圖二）。在后支架打開時，可露出接口部分，包括以下三部分：?232串行口（用于上傳保存的數據至計算機）；同時還可用來更新程序；注意：本接口與電腦的連接必須用隨機配備的專用通訊電纜，普通串口線不適合本接口的使用。?充電器接口，用于連接充電器，當儀器電量不足時將充電器接到此接口給儀器進行充電。?USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見右側圖二。圖二、儀器右視圖儀器的外包裝箱外型尺寸，如圖三所示：圖三、外包裝箱（

威海相位伏安表所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形?？梢宰鰹楹唵蔚氖静ㄆ魇褂?。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。

威海相位伏安表測試線約250g測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃； 80％Rh以下存放溫濕度-10℃～60℃； 70％Rh以下輸入阻抗測試電壓各檔輸入阻抗為：2MΩ測U1U2相位時電壓輸入阻抗為：40kΩ耐 壓儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ結 構雙重絕緣3．基準條件下基本誤差及性能指標類 別量 程分辨率基本誤差電 壓20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V電 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作條件下相位誤差不超過±3°。三. 結構四. 操作1．基本操作按ON鍵開機，LCD顯示，儀表開機約15分鐘后自動關機。按OFF鍵關機。按HOLD鍵可以保持顯示數據或取消保持。開機后，按LAMP鍵能控制背光燈，適合于昏暗場所。2．測試注意測試前，必須先將功能旋轉開關切換到對應的功能指示位置，然后將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試，用不到的測試線和電流鉗不能連接。測試完畢后須先將測試線撤離被測線路，才能從儀表上拔出。A.相位測試：注意本儀表的相位測試關系：U1U2、I1I2、U1I2、I1U2，每種關系測得的相位都為1路信號超前2路信號的相位。U1紅色電壓插孔和U2紅色電壓插孔與卡鉗正面為同名端相位測試時電流從鉗夾的正面輸入。對于3相線相位關系可以兩兩對應測試。（1）U1U2的相位測試將旋轉開關旋至U1U2位置，將紅黑4條測試線連接到儀表的U1、U2電壓輸入插孔，再將測試線對應接入U1、U2線路中，測試顯示值即為兩路電壓之間的相位，即U2 滯后U1 的相位角。測試U1U2相位時，兩路輸入回路間完全隔離絕緣，避免了可能誤接線造成被測線路短路而燒壞儀表。。

威海相位伏安表有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?測試前請先確認功能開關已設定在適當的量程范圍內。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?I1、I2電流鉗不用混用，需對應接口連接。?不能用于測試高于600V的電壓，不能測試超過20A的電流。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃性及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。?避免電流鉗受沖擊，尤其是鉗口接合面。?儀表具有自動關機功能。?長時間不用本儀表，請取出電池，更換電池請注意電池極性。?注意本儀表所規定的測量范圍及使用環境。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。一. 簡介TH-2000雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。

威海相位伏安表提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正?？潭蕊@示，即以做為滿刻度），橫坐標的0-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和21 次諧波。無失真的信號應顯示次諧波（基波）。測試時用Ua、Ub、Uc三個電壓通道和Ia、Ib、Ic三個電流通道進行測量。屏幕下一行為提示行，提示可進行的操作。10．諧波測試界面，如圖十三所示：此屏顯示各相電壓和電流的諧波含量，從左到右依次為A相電壓（用黃色來顯示）、B相電壓（用綠色來顯示）、C相電壓（用紅色來顯示）、A相電流（用黃色來顯示）、B相電流（用綠色來顯示）、C相電流（用紅色來顯示），其中THD為各相的電壓波形畸變率（即諧波失真度），RMS為各相電壓和電流的有效值，01次為基波電壓和基波電流（用實際幅值表示），以下依次為其它各次諧波的數值，以有效值形式和基波的百分比兩種形式表示，以數據表的形式顯示1-21次電壓諧波。圖十三、諧波測試11．歷史數據界面，圖十四、歷史數據，記錄查詢屏如圖十四所示。此屏可以查閱所保存的差動分析測試記錄。包括：當前記錄條數、總記錄條數、變壓器組別、高壓CT接法、低壓CT接法、記錄保存時間、變電站名稱、變壓器編號。屏幕下一行為提示行，提示可進行的操作，按上下鍵查看前（后）一條記錄；按【F5】鍵刪除全部記錄。

威海相位伏安表為用電檢查人員提供一種、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。二. 技術規格1．基準條件和工作條件影響量基準條件工作條件備注環境溫度23℃±1℃-10℃～40℃/環境濕渡40％～60％＜80％/信號波形正弦波正弦波β＝0.01信號頻率50HZ±1HZ45HZ～65HZ/儀表工作電壓7.4V±0.5V7.4V±1V/測相位頻率相序時電流幅值1A±0.1A1mA～30A詳見一般規格說明測相位頻率相序時電壓幅值100V±10V1V～600V/測功率功率因數時電流幅值1A±0.1A10mA～30A/測功率功率因數時電壓幅值100V±10V10V～600V/外電場、磁場應避免被測導線位置被測導線處于鉗口的近似幾何中心位置

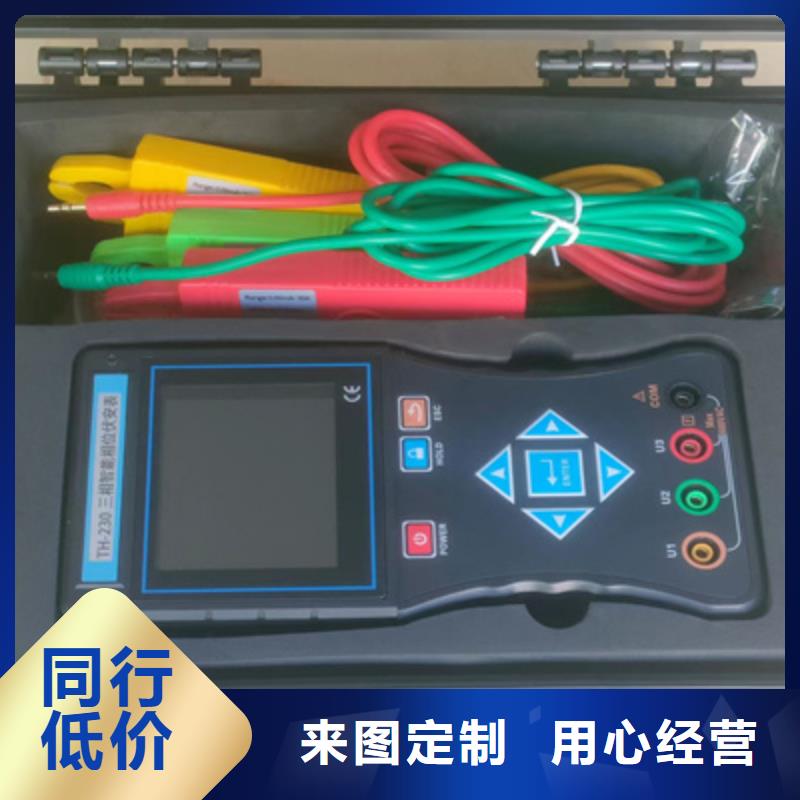

威海相位伏安表不能用于測試高于600V的電壓，不能測試超過30A的電流。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃性及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁場環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。?避免電流鉗受沖擊，尤其是鉗口接合面。?儀表具有自動關機功能。?長時間不用儀表，請定期給電池充電或取出電池。?更換電池，注意極性，若無法更換，請聯系廠家。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。一. 簡介TH-230B三相智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗一體化手柄設計，便于操作，非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，

威海相位伏安表通過數字鍵直接輸入。多都是5位。接線方式：三元件Ｙ型表示現場接線為星形接法，兩元件V型表示現場接線為V 形接法。通過“←”“→”鍵來選擇。額定電壓：現場被測試系統的電壓，必須輸入正確，否則影響參數計算的精度。分57.7V、100V、220V、380V。通過“←”“→”鍵來選擇。電流量程：多個檔位，10A、50A、500A 和1500A。通過“←”“→”鍵來選擇。ＰＴ、ＣＴ變比：為１表示現場測量ＰＴ、ＣＴ二次電壓、電流和功率等參量，要反算ＰＴ、ＣＴ一次電壓、電流和功率等參量，必須設定現場實際的變比。是否存儲：用來設定是否存儲。通過“←”“→”鍵來選擇“是”或“否”。記錄間隔：用來設定存儲的間隔。有“幀/5秒”、“幀/15秒”、“幀/30秒”、“幀/1分”、“幀/2分”、“幀/5分”、“幀/15分”、“幀/30分”等間隔段。通過“←”“→”鍵來選擇。測試員：測試員編號。數字鍵直接輸入。圖３ 參數設置單擊“確定”鍵退出該界面。6.5 基本電參量在主菜單，單擊“2”鍵，進入“伏安測試”界面。主要測量現場的三相電壓、電流、功率、功率因數和頻率等電參量。按“確定”鍵退出此畫面。圖4 基本電參量6.6 閃變測量在主菜單下，單擊“3”鍵，進入“閃變測量”界面。閃變是由于電源電壓變化而產生，以波動量化表示，數值越大，波動越大。電壓變動與電壓變化的持續時間和幅度有關。短時閃變在10 分鐘內測得，而長時閃變在2 小時內測得。按“確定”鍵退出此畫面。圖5 閃變測量6.7 不平衡及偏差在主菜單下，單擊“4”鍵，進入“不平衡度及誤差”界面。不平衡度指三相電力系統中三相不平衡的程度用電壓和電流負序分量與正序分量得方均根百分比表示，分為電壓不平衡和電流不平衡。
