山東威海變壓器容量特性測試儀容量參數設置公共參數為做變壓器的容量及特性試驗時候必須設定的參數，進行容量測試時對容量測試參數部分進行正確的設置，同樣，進行特性測試時對特性參數部分進行正確的設置。公共參數部分的各個參數說明：變壓器類型：指變壓器的不同類型。根據《變壓器能效計劃（2021-2023年）》涵蓋所有涉及GB20052-2020《電力變壓器能效限定值及能效等級》相關標準。變壓器類型包含了以下，點擊中間即可打開選擇：?聯結組別：根據變壓器的內部接線方式可分為Yyn0、Dyn11和Yzn11三種情況，只有明確變壓器的聯結組別才可準確判斷出被測變壓器的型式。?額定高壓：指被試變壓器施壓側的額定電壓值，用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?額定低壓：低壓側的額定電壓，單位KV；?阻抗電壓：當測試非標變壓器時，必須輸入此項參數，才可正確測出實際容量及特性參數。阻抗電壓的取值范圍2.0％~20.0％。注意：當測試國標配電變壓器時，阻抗電壓參數框前面如果有圖標，阻抗電壓有效，設置的阻抗電壓參與變壓器容量計算，如果圖標為，阻抗電壓無效，設置的阻抗電壓不參與變壓器容量計算。?當前溫度及溫標：輸入當前被測變壓器的本體溫度，用于對測試結果做溫度校正。因容量判斷主要依據是變壓器的短路試驗的數據（阻抗電壓和短路損耗），根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，在查表得到被試變壓器的實際容量；變壓器短路試驗（測量短路損耗）時將測試功率測試結果校正到溫標（短路試驗的額定條件為溫標），不做此項校正時輸入溫標即可（校正公式為：P＝K×PK ，其中K代表電阻溫度系數，其算法為K＝(235＋溫標)/(235＋t)，式中t為測試時實際溫度，對于阻抗電壓的校正，也是根據公式用實測值進行自動校正，公式如下：式中UKT代表當前溫度實測阻抗電壓百分比，PKT代表當前溫度下實測短路損耗，SN表示被測變壓器的額定容量。測試結果是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為“溫標”設定值時進行，所以額定條件的數據都是在“溫標”時的標準數值，為了準確判斷容量，必須將測試結果校正，因此當前溫度的準確直接影響容量的判斷結果。當前溫度的取值范圍：-35℃~75℃。

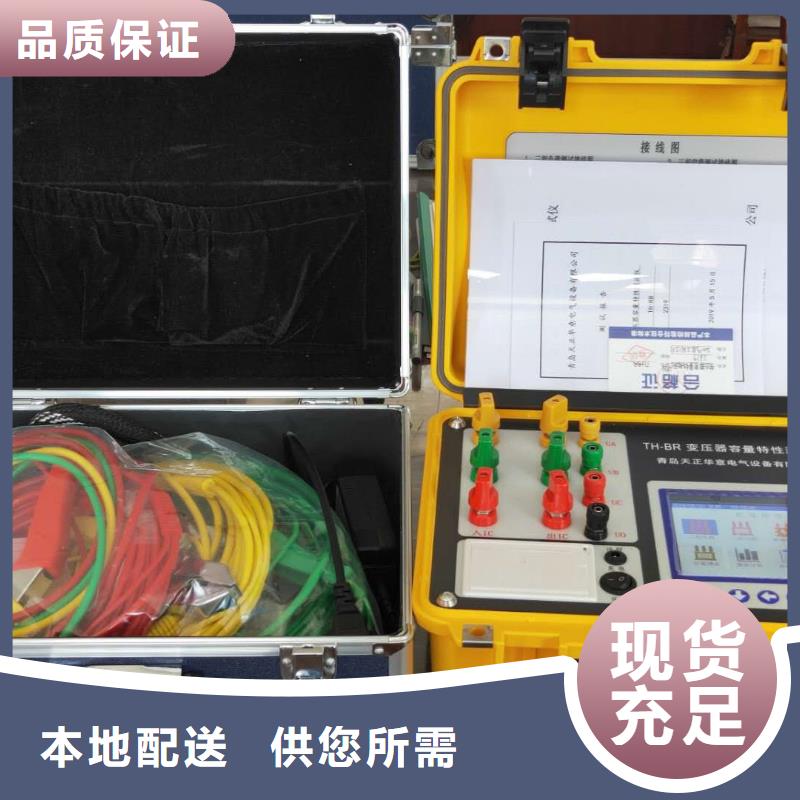

山東威海變壓器容量特性測試儀技術指標1、輸入特性有源部分：電壓測量范圍：0~10V電流測量范圍：0~10A無源部分：電壓測量范圍：0~750V 寬量限。電流測量范圍：0~5A~100A內部雙量程。2、準確度電壓：±0.1％電流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作溫度：－25℃~ ＋65℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。6、主機體積：32cm×24cm×13cm7、重量：3kg三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。1、結構尺寸結構尺寸（圖1）圖1、主機與配件箱尺寸2、面板布置面板布置圖（圖2）圖2、面板布置圖如圖2所示：上方從左到右依次為特性測試用輸入端子（A相100A電流輸入端子正極Ia100A、A相5A電流輸入端子正極Ia5A、A相電流輸入端子負極Ian、B相100A電流輸入端子正極Ib100A、B相5A電流輸入端子正極Ib5A、B相電流輸入端子負極Ibn、C相100A電流輸入端子正極Ic100A、C相5A電流輸入端子正極Ic5A、C相電流輸入端子負極Icn、電壓輸入端子Ua、Ub、Uc、）、充電電源插座及開關、接地端子、容量測試用接線端子和打印機。面板左下方為彩色液晶顯示屏；液晶右側為鍵盤。
