威海電纜故障探測儀不要輕易拆卸探頭及儀器，以防人為損壞。八、聲磁同步定點儀的操作技巧任何一種儀器設備，在充分了解性能、特點后，方能事半功倍地發揮其功能。該定點儀盡管操作極其簡單方便，但在使用時也得根據現場特點，巧妙地使用，才能充分發揮其優勢。從使用說明書中介紹的原理知道，此定點儀靠儀器中的電磁傳感器接收到故障電纜在沖擊放電時產生的輻射電磁波后開始計數，而在拾音傳感器接收到故障點放電時產生的地震波后停止計數。電磁波與聲音震動波之間的時間差乘以地下聲波傳播的速度，便是探頭至故障點的直線距離（即數字屏顯示的數值）。也就是說，只有在沖擊閃絡之后，探頭測聽到故障點傳來的地震波使計數器停止計數后，所顯示的數值才是有效而可信賴的。但是，在現場進行故障點定位時有可能出現兩種情況：種是探頭距故障點太遠，高壓設備對電纜沖擊放電時，定點儀只是由電磁傳感器接收到輻射電磁波后計數器開始計數，而沒有地震波來使計數器停止計數，耳機也聽不到地震波。所以此時計數器將一直計到原設定數99.0米。而且每沖擊放電一次，計數器將重新刷新一次，但仍顯示99.0米，屏幕信息僅告訴操作者高壓設備的沖擊閃絡功能正常，

威海電纜故障探測儀 帶著測試儀順著電纜走，斷線故障點后面基本聽不到信號器的聲音，從而定位故障點的位置。(聽不到聲音時電纜埋多深后退多少)3對于相間絕緣不好電纜(相間漏電)，在長度測試方法上可以通過比較的辦法：先把主干線路上的并接線拆除；首先測試故障線對波形，按調整鍵選擇合適的范圍（選擇的范圍數涵蓋線路長度）對應相間線路阻值大小調整幅度（相間絕緣阻值越大幅度值相應也要大這樣波形才好觀察）按脈沖，把測試的波形拍照保存，在幅度范圍都不變情況下更換夾子到好線對上，按脈沖，再把好線的波形拍照保存；通過觀察故障線對波形和好線對波形的區別（故障點的位置波形不同）把光標移動到波形不同點，屏幕左下角會顯示距離數即為故障點的距離，從而確定故障點的位置。4??關于波速度的校準方法：取和測試電纜相同材質，長度在50---100米電纜；調節到合適范圍，按脈沖鍵觀察屏幕波形，并適當調節幅度，使屏幕波形易于觀察，移動光標到反射波的拐點處，屏幕下方顯示故障距離，通過增大、減少鍵調節波速度使得下面距離數和實際相等時，這時的波速度就是測試電纜的波速度。正常銅線—172；鋁線—234。若不想校準波速度還能有距離：線路總長為L；A端測試結果m1；B端測試結果m2；則從A端的距離＝m1/（m1＋m2）＊L。5電纜路徑：護層-大地接法是對帶鎧裝電纜（不帶電電纜）進行路徑探測的接線方式，可以充分發揮本儀器的功能，并能程度地抗干擾。將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，對端的電纜護層保持接地，信號發生器的紅色夾子夾在護層（外鎧）黑色夾子接地釬（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。不帶鎧電纜路徑查找時線路另一端要接地。6.對于（含鎧裝電纜）對地漏電電纜的測試，先用萬用表或者搖表判斷出是那一條相線對地漏電，取嚴重的一根，把信號發生器紅色夾子接在這條相線上，黑色夾子接地釬，帶著測試儀耳機伸順著線路走，漏電點聲音.

<威海>天正華意電氣設備有限公司 威海供應批發架空線路故障測試儀-品牌

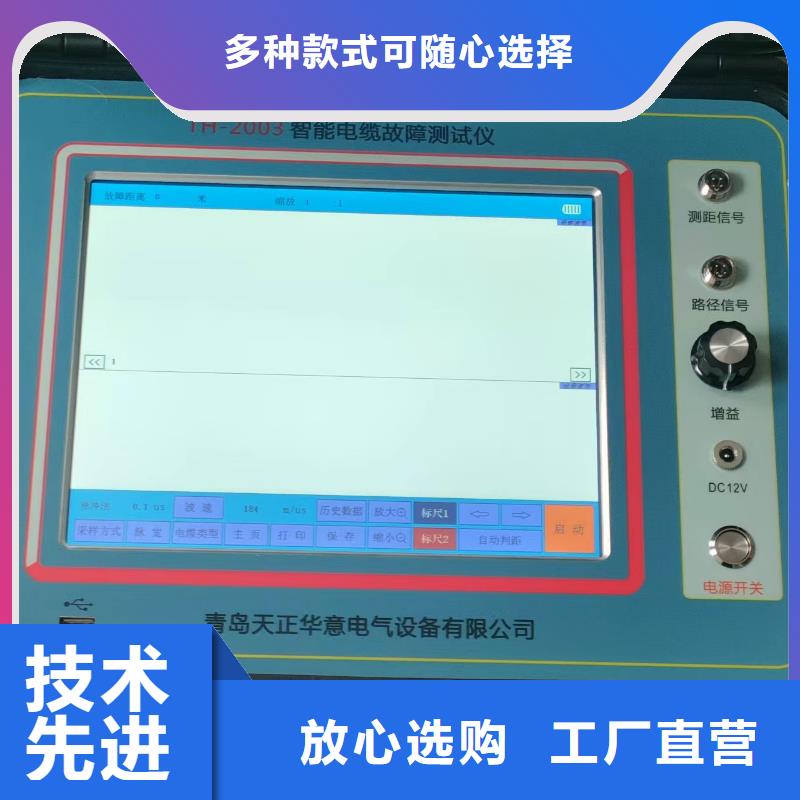

威海電纜故障探測儀TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH--2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!
