發電機特性試驗威海 <威海>天正華意電氣設備有限公司

威海錄波儀二、運行準備2.1.PC機需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上處理器操作系統：Windows NT/2000/XP/Win7RAM : 2GB或以上顯卡及顯示器：1024×768/16bit色 1280×960以上串行口（可選）：標準RS-232C串行口網絡接口：802.3 100M2.2.運行準備2.2.1.設備通訊運行前，需要配置PC機與錄波儀的通訊選擇項。由PMR程序的”通訊設置”按鈕或TRIAL程序的”菜單\設置\通訊設置”進入。在此選擇通訊方式。在此頁設置串行通訊口的參數。“本機端口”，指的是PC機的端口。在此頁輸入錄波儀的IP地址。錄波儀的IP地址顯示在狀態條上。1、串行口（COM）使用隨機附帶的專用串行通訊線連接PC機和錄波儀。分別在PC機和錄波儀上選擇所用的串行端口，并選擇相同的波特率。波特率的選擇取決于通信線路的長度，如不改變串口通訊線，則不必更改。更改錄波儀的串口設置后，應重新啟動。2、網絡（TCP/IP）錄波儀的IP地址可在其本機設置。在錄波儀運行后，從其狀態欄讀取IP地址，并填入此對話框的“IP地址”一欄。建議使用隨機附帶的直聯網絡線連接PC機和錄波儀；如果是跨地域聯網，應基于對網絡充分了解做出正確的設置，并應確認所使用的網絡線、交換機等設備處于良好的運行狀態。2.2.2.參量配置部分參量配置內容可以在錄波儀上進行；使用PC機軟件，可以進行全部設置。運行前，至少應設置：1．模擬通道：名稱、代號，額定值、變比。2．開關量通道：名稱、代號、接入邏輯。3．派生量：根據需要配置派生量。

威海錄波儀制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣，并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括：單色WORD報告，彩色WORD報告，EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括：1）數據采集時的實時示波2）數據采集完成后對數據進行波形回放3）數據波形的整體放大，整體縮小，X軸放大，X軸縮小，定位，撤銷操作等4）數據波形的參數統計，統計內容包括平均值， 值，小值，開關量跳動次數，以及這些參數所對應的時間軸5) 對單條曲線進行，Y軸放大，Y軸縮小，Y軸上移/下移/平移，雙線統計等操作6）通道名稱定義，物理量單位定義示波器組件外形如圖5所示，左右兩邊的工具欄是針對示波器的操作，當鼠標離開工具欄時，工具欄會自動收起顯示當前的坐標系，當鼠標進入工具欄的文字提示處時，工具欄會自動打開，顯示可以進行的操作按鈕。針對于示波器的操作包括：通道與坐標設置，圖形放大，縮小，X軸放大，X軸縮小，參數統計，撤銷操作，坐標自動選擇，數據定位，單線統計分析，單線上移，單線下移，單線平移，單線放大，單線縮小，應用當前坐標設置至模板等操作。圖13 通道設置1）通道與坐標設置完成通道名稱定義，單位定義，顏色設置，是否顯示，信號坐標范圍，時間軸范圍，當前坐標系配置等設置功能。其中通道設置如圖13所示，其中通道1，通道2……通道12對應儀器主機面板的CH1，CH2…..CH12等12個物理通道，通道名稱文本框是信號通道在該試驗模板中的物理量名稱，后面緊跟的是物理量的單位，展示時曲線的顏色， 當是否顯示復選框選中時，曲線將顯示在示波器中，否則曲線將不在示波器中展示。

<威海>天正華意電氣設備有限公司 發電機特性試驗威海

威海SOE測試儀錄波儀用于常規的SOE通道分辨率測試。例如一個SOE記錄設備的標稱分辨率為1ms，要驗證該設備的實際分辨率是否符合要求，我們用的信號輸出通道依次觸發被檢驗設備的每個DI通道，每個通道觸發的間隔時間設定為1ms，所有被測量通道都觸發完之后，調取被檢驗設備的SOE記錄，查看其記錄的每個通道的觸發時間值是否符合測試儀實際輸出的觸發順序和間隔時間，這樣就能夠判定該設備的SOE記錄精度是否符合規范。順序觸發模式下的輸出時序如下：4-2、逆序觸發 觸發模式與順序觸發相同，但是觸發通道的先后順序相反。時序圖如下：4-3、重復脈沖觸發 該模式下所有DO輸出通道同步輸出1-99個重復脈沖。脈沖寬度和間隔時間可定義為1-9999ms。通常用于對SOE或其它干接點型DI通道做抗干擾濾波特性試驗。輸出時序如下：5、測試操作步驟1、測試電纜連接使用DB50電纜轉接線將的開關信號按順序連接到被測試的SOE記錄設備的DI接線端子上。2、接好測試電纜后接通測試儀電源。開啟測試儀電源，按測試需求選擇進入不同的觸發模式界面。設置觸發信號的間隔時間、脈寬、間隔、次數等參數。3、試驗觸發。按“觸發”鍵，觀察被測試的SOE模件上的通道指示燈應能被觸發點亮。否則要檢查接線是否正確或接觸是否牢靠。4、確認所有已連接到測試儀的通道均可被正常觸發和復歸以后；做好SOE系統側的記錄準備；選擇的觸發模式和間隔時間，啟動觸發，觸發后約延時5秒后自動復歸或按任意鍵復歸。5、從被測設備中調取SOE觸發記錄，與測試儀發出的實際觸發順序和間隔時間進行比對。

<威海>天正華意電氣設備有限公司 發電機特性試驗威海
<威海>天正華意電氣設備有限公司 <威海>天正華意電氣設備有限公司

威海錄波儀制作試驗報告試驗完成后試驗結果會以圖形或者數據的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD/EXCEL格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同。試驗報告中的實時曲線圖形和當前顯示的示波器中的圖形完全一樣，并且儀器會對圖形進行自動標識。生成試驗報告時可選的項目包括：單色WORD報告，彩色WORD報告，EXCEL數據等組合3.10 軟件示波器操作儀器的示波器程序實現的主要功能包括：1）數據采集時的實時示波2）數據采集完成后對數據進行波形回放3）數據波形的整體放大，整體縮小，X軸放大，X軸縮小，定位，撤銷操作等4）數據波形的參數統計，統計內容包括平均值， 值，小值，開關量跳動次數，以及這些參數所對應的時間軸5) 對單條曲線進行，Y軸放大，Y軸縮小，Y軸上移/下移/平移，雙線統計等操作6）通道名稱定義，物理量單位定義示波器組件外形如圖5所示，左右兩邊的工具欄是針對示波器的操作，當鼠標離開工具欄時，工具欄會自動收起顯示當前的坐標系，當鼠標進入工具欄的文字提示處時，工具欄會自動打開，顯示可以進行的操作按鈕。針對于示波器的操作包括：通道與坐標設置，圖形放大，縮小，X軸放大，X軸縮小，參數統計，撤銷操作，坐標自動選擇，數據定位，單線統計分析，單線上移，單線下移，單線平移，單線放大，單線縮小，應用當前坐標設置至模板等操作。圖13 通道設置1）通道與坐標設置完成通道名稱定義，單位定義，顏色設置，是否顯示，信號坐標范圍，時間軸范圍，當前坐標系配置等設置功能。其中通道設置如圖13所示，其中通道1，通道2……通道12對應儀器主機面板的CH1，CH2…..CH12等12個物理通道，通道名稱文本框是信號通道在該試驗模板中的物理量名稱，后面緊跟的是物理量的單位，展示時曲線的顏色， 當是否顯示復選框選中時，曲線將顯示在示波器中，否則曲線將不在示波器中展示。

威海錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

<威海>天正華意電氣設備有限公司
發電機特性試驗威海

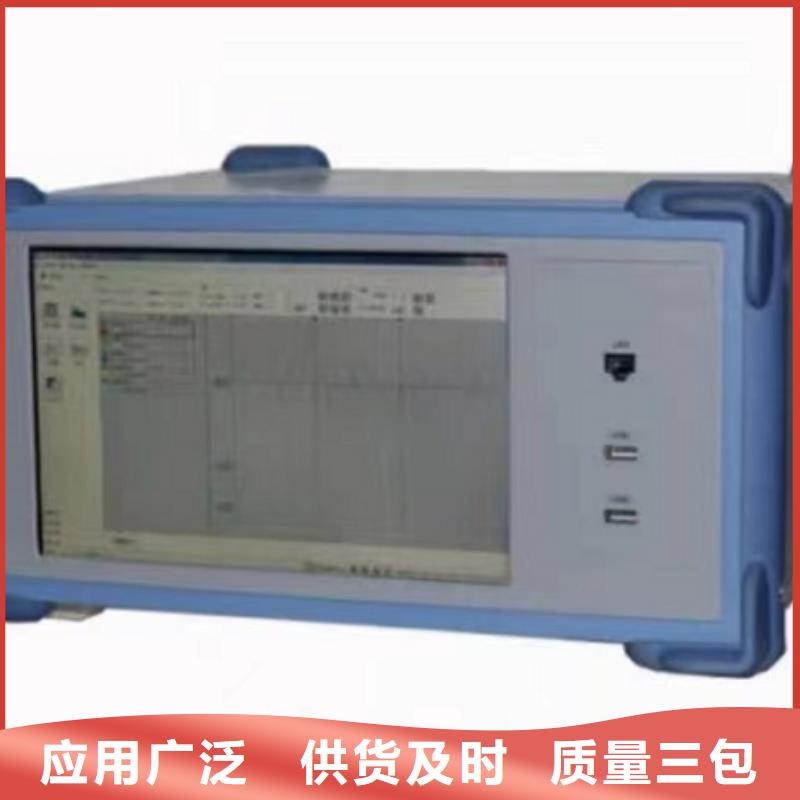

威海便攜式故障錄波儀，是以嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。 基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。 錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。 錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測：錄波儀接入了16路開關量24路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波同時計算3路，21次）、矢量圖多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。 3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。 發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。 錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<威海>天正華意電氣設備有限公司

威海錄波儀四、參量配置錄波儀配置的參量包括有24路模擬通道、24路派生量、16路開關輸入量。用戶可以調整這些參量的設置。錄波儀本機可做部分設置，完整的設置功能需要聯機后使用PC軟件進行。參量配置功能由PMR.EXE的“功能菜單\參量配置”或TRIAL.EXE的“菜單\設置\參量配置”進入。在這個對話框里，對錄波儀的模擬通道、派生量、開關量進行設置。4.1.模擬通道表格各欄的定義：通道：模擬通道序號。單擊圖標切換模擬通道的運行、禁止。運行，禁止。類型：錄波儀定義了3種模擬通道類型，各自有不同的處理方法：交流通道：按均方根10ms計算一點有效值。直流通道：對采樣值平均，每10ms生成一點有效值。轉速通道：按信號過零點計算轉速。名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零額定頻率：對于交流通道、轉速通道，輸入信號的額定頻率；直流通道輸入0。小數位數：顯示時取小數的位數。變比一次：PT、CT、分流器的一次值變比二次：PT、CT、分流器的二次值。當不需要設置變比時，將”變比一次”、”變比二次”二欄清空。對于轉速信號，變比是極對數的含義。對于部分水輪機組，其轉子上的測速齒 的齒數與其極對數相同，此時應將極對數輸入對應的設置項。例如，某水輪機組的極對數為28，額定轉速為107.1rpm，其安裝于轉子上的齒 的齒數也是28。此時，應將”變比一次”設為1、”變比二次”設為28，并將錄波儀模塊上的轉速信號選擇開關撥至1:1處。在運行時，儀表接收到的轉速信號，是每分鐘發生107.1×28 = 3000個脈沖，儀表使用極對數（28）計算：3000 / 28 = 107.1rpm，得到了機組實際的轉速。設置的極對數值，不影響發電機功角的計算。對于額定轉速為3000rpm的火電機組，應將”變比一次”、”變比二次”二欄清空。此頁面包含采樣頻率的選擇，程序根據此時打開的模擬通道數，自動給出了可選的 采樣頻率。模擬通道數與 采樣頻率的關系請參見第二章技術規格中”同步采樣頻率”的說明。請根據信號特性選擇采樣頻率。對于發電機總啟動電氣試驗，錄波儀的基本采樣頻率（10KHz）可充分滿足準確度、響應時間的要求。4.2.派生量類型：派生量類型，見下表名稱：多18個漢字代號：多7個字符單位：多5個字符額定值：不能為零小數位數：顯示時取小數的位數參量1-6：參與計算的參量，見下表設置要求：1．模擬參量，含模擬通道和派生量，名稱和代號必須 。2．模擬參量額定值不能為零。3．如果設置了模擬通道變比，則變比一次、變比二次都不能為零。4．派生量的參量1-6，依據類型不同，需要正確選擇。

發電機特性試驗威海 <威海>天正華意電氣設備有限公司

威海錄波儀模擬通道類型TH-608CDM便攜式故障錄波器將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15KV/100V、12kA/5A。直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點（通道內部輸出+24V）8路有源節點（有源節點外部電壓：DC12V～220V）。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量TH-608CDM便攜式故障錄波器多可設置24路派生量，各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。表3類型 準確度 備注頻率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 電壓＞50% 電流＞10%無功功率 0.5% sinφ1.0–0.5 電壓＞50% 電流＞10%功率因數 1% 正序 1% 負序 1% 零序 1% 兩相負序 1% 相角差 ±0.3° 實測功角 ±0.3° 兩矢量差 0.5% 兩矢量和 0.5% 線路功角 ±0.3° 交流阻抗 0.5% 同期壓差 1% 計算功角 ±1.5° 標量和 由引用參量決定標量差 由引用參量決定一次函數 由引用參量決定三、技術要點 3.1 記錄方式3.1.1 故障記錄格式當TH-608CDM便攜式故障錄波器監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。

威海錄波儀特性和技術參數1.2.1 軟件功能與特點儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：1 實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作2 可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作3 提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形4 可以任意的選擇信號作為X軸Y軸繪制信號的關系曲線5 提供了諧波分析工具，可以對采集的信號進行諧波分析， 諧波次數為1024次6 組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算7 計算選定通道信號的有效值，功率8 對選定的三相信號進行功率和對稱性分析9 繪制選定信號的相量圖10通過軟件選擇通道信號類型：直流瞬時值或者交流有效值11 內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗模板，軟件自動計算試驗結果參數。12儀器能夠自動生成WORD試驗報告，Excel試驗報告13 試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化14 所有采樣通道的名稱和單位都可以重新定義15 各種試驗的試驗環境設置和儀器設置自動保存16 自動計算各種試驗模板的試驗參數17 簡單方便的通道濾定方式18 使用U盤或移動硬盤等存儲設備方便的導出試驗數據19 Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕20 采用防抖動處理，避免用戶錯誤操作

<威海>天正華意電氣設備有限公司
發電機特性試驗威海 <威海>天正華意電氣設備有限公司

威海錄波儀記錄自動覆蓋錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀生成一個新的記錄，如果此時存儲空間不足，錄波儀會刪除舊的一個故障記錄，然后保存新記錄。錄波儀能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定，請參見“故障記錄格式”。7.6.記錄的 保存在打開的記錄列表對話框中，用戶可以“ 化”需要保留的記錄(F2)。 化的記錄，即便是當前舊的記錄，也不會被新的記錄覆蓋。建議將需要長期保存的記錄上傳至PC機，因為過多的 化記錄減少了錄波儀的循環存儲空間。列表中用圖標標明故障記錄的狀態：未被 化的記錄。被 化的記錄。7.7.打開故障記錄在打開的記錄列表對話框中，按“↙”鍵，打開選定的故障記錄，進入分析畫面。分析畫面如下圖：畫面橫向為時間軸，時間零點為故障啟動點，故障前時間顯示為負；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。模擬量曲線與光標對應值使用一致的顏色。全景框，橫向為記錄的時間全長，縱向為記錄的小到 標幺值，顯示了記錄的“全景”。取景框，顯示了當前畫面在記錄全景中的位置。按“Tab”鍵，切換鍵盤操作，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。7.7.1.7放大/縮小方向鍵 →： 放大取景框時間軸，波形橫向壓縮。方向鍵 ←： 縮小取景框時間軸，波形橫向展開。方向鍵 ↑： 放大取景框縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小取景框縱軸（標幺值軸），波形縱向展開。7.7.2.移動方向鍵 →： 取景框右移，波形向左移動。方向鍵 ←： 取景框左移，波形向右移動。方向鍵 ↑： 取景框上移，波形向下移動。方向鍵 ↓： 取景框下移，波形向上移動。

<威海>天正華意電氣設備有限公司

威海錄波儀故障啟動方式模擬量：突變、過量、欠量開關量：變位（閉合、斷開）6.故障記錄容量1GB7.通訊串行口：1個RS-232C端口， 通訊波特率115200bps。使用專用串口通訊電纜（5芯）網絡：1個10/100Mbps 802.3u接口8.顯示屏6.4” 262144色TTF顯示屏。分辨率：640×4809.機箱尺寸（mm）448 (寬) ×178(高)×318(深)10.重量14kG(含鋁合金包裝箱)11.工作電源AC220V±15% 50Hz±0.5Hz；DC220V±15%三、錄波儀 結構3.1.前面板示意圖3.2.后面板示意圖3.3.信號接線在接入被測信號時，應注意確認端子標記；接線錯誤可以損壞儀器。以下幾點應特別注意：3.3.1接線前，確認模擬通道的輸入阻抗用萬用表電阻檔，檢查錄波儀輸入通道內阻：交流電流(AC10A) 通道，內阻 80kΩ直流電壓通道，內阻 > 1MΩ（±2000V）；> 400kΩ（±500V）3.3.2交流電壓接線錄波儀的交流電壓通道，是每路獨立的，即通道內部沒有連線。接線時，應按被測信號的要求接線Ｙ接線 接線

發電機特性試驗威海

威海錄波儀毫伏量通道只能接入分流器輸出的毫伏電壓信號（0-75mV），如果接線錯誤，可能會導致該通道損壞。3.4.轉速信號通道轉速信號通道面板示意圖錄波儀可以測量3種轉速信號：1.1 : 1信號即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器發生的信號。此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器發生的脈沖信號可以使用示波器觀察，也可以將其并聯至錄波儀的DC±300V，用”實時波形”功能觀察。例如，觀察到脈沖信號Vpp為1-5V，則應將偏置旋鈕調至2-3V位置，使得脈沖信號產生有效的過零點。2.1：60信號這種信號來自60齒的齒 ，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。3.脈沖數等于極對數轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見4.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用錄波儀的”實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過錄波儀處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。

<威海>天正華意電氣設備有限公司 發電機特性試驗威海

威海錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

<威海>天正華意電氣設備有限公司

威海SOE測試儀錄波儀開關信號發生器項目 規范值 測試條件開路耐壓 0-300V Is＝0.5uA導通壓降 小于2.6V If＝100mA電流容量 150mA Vs＝2.4V隔離特性 1500V DO通道間注：測試裝置斷電時所有接點為開路狀態3、輸出插座(DB50)線號表引腳號 標識 功能說明 引腳號 標識 功能說明1DO-16A 開關量輸出通道16 26DO-8B 開關量輸出通道82DO-15A 開關量輸出通道1527 DO-7B 開關量輸出通道73 DO-14A 開關量輸出通道1428DO-6B 開關量輸出通道64DO-13A 開關量輸出通道1329DO-5B開關量輸出通道55DO-12A 開關量輸出通道1230DO-4B 開關量輸出通道46DO-11A 開關量輸出通道1131DO-3B 開關量輸出通道37DO-10A開關量輸出通道1032DO-2B 開關量輸出通道28DO-9A開關量輸出通道9 33 DO-1B 開關量輸出通道19NC空 34NC空10DO-8A 開關量輸出通道8 35AI＋ 11DO-7A 開關量輸出通道7 36GNDA 12DO-6A 開關量輸出通道637AO-13DO-5A 開關量輸出通道5 38 NC空14 DO-4A 開關量輸出通道4 39NC 空15DO-3A開關量輸出通道340DC14V 16DO-2A 開關量輸出通道2 41DI_B 17DO-1A開關量輸出通道1 42 GND_232 18DO-16B開關量輸出通道1643DC5V 19DO-15B開關量輸出通道1544DC5V20DO-14B 開關量輸出通道1445NC 空21 DO-13B 開關量輸出通道1346 DI_A 22 DO-12B 開關量輸出通道1247RXD_23223DO-11B 開關量輸出通道1148 TXD_232 24DO-10B開關量輸出通道1049NC空25DO-9B 開關量輸出通道9 50NC 空4、開關信號輸出等效電氣圖二、開關信號發生器（SOE測試）使用說明1、測試原理SOE測試開關信號發生器主要用于驗證SOE系統記錄準確性的測試裝置。其基本測試原理是：用一組標準的開關量信號（具有準確的排列順序和時間間隔），觸發SOE模件，

<威海>天正華意電氣設備有限公司 發電機特性試驗威海
發電機特性試驗威海 <威海>天正華意電氣設備有限公司

威海錄波儀7.8.上傳故障記錄到PC機上位機可以列出當前錄波儀存儲的全部故障記錄文件，并可上傳文件到本地硬盤，具體操作請參見PC機軟件包用戶手冊。八、諧波分析8.1.實時顯示/諧波分析按“菜單”鍵，選擇彈出菜單的“實時顯示/諧波分析”，進入實時諧波分析畫面。諧波分析畫面支持的操作：F1：運行/暫停F2：保存當前數據到存儲器。記錄的類型用圖標標記，文件擴展名為“HAR”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道保存的數據作為一種記錄，可以用記錄列表對話框（按“菜單”鍵，選擇彈出菜單的“記錄”）打開、刪除。8.2.選擇模擬通道對話框按F1鍵切換選中的參量。錄波儀多可同時進行3個模擬通道的諧波顯示，選擇多于3個通道的 操作將被禁止。 便攜式錄波分析儀 發電機特性記錄儀 故障錄波儀 交流電機綜合試驗臺 發電機啟動試驗系統參數綜合測試儀 電機定子性能綜合測試臺 便攜式波形記錄儀 發電機特性綜合測試儀 電機經濟運行測試儀 電量波形記錄分析儀

<威海>天正華意電氣設備有限公司

威海錄波儀數據分析程序儀器內置的數據分析軟件主要包括：波形展示和分析工具，組合運算工具，交叉圖形工具，頻譜分析工具，諧波分析工具，有效值計算工具，交流功率計算工具，三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示，數據分析中的波形放大，縮小，定位，參數統計等，以及整個試驗模板的通道展示名稱，單位，時間窗口范圍，通道坐標范圍，是否隱藏通道，當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能，當數據采集完成后，用戶可以使用該工具對當前示波器時間窗口中的圖形進行加，減，乘，除和積分等運算，運算結果還是以示波器形式展現，用戶可以選擇生成該曲線的圖片或導出該曲線的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能，用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線，還可以選擇生成該曲線的圖片或導出該曲線的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能，用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換，以獲取該信號的頻譜圖形，然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算，以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算，計算的指標包括有功功率，無功功率，視在功率，有效值，功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流，計算每個信號的有效值，每一相的有功功率，無功功率，視在功率，功率因素以及三相電壓和電流的零序分量，正序分量，負序分量，并繪制各個信號，分量的相量圖。第三章 軟件操作

<威海>天正華意電氣設備有限公司

威海錄波儀網絡（TCP/IP）TCP/IP協議需要根據接入的局域網的具體要求設置。注意：更改錄波儀的TCP/IP屬性后，應關機，重新啟動。6.3.模擬通道1.打開/關閉某個（些）模擬通道。運行時，錄波儀跳過被關閉的通道，不進行采樣、計算、顯示、記錄。關閉不使用的模擬通道，可以：?提高錄波儀的可用采樣頻率。?減小故障記錄，可以存儲更多記錄，并縮短記錄上傳時間。?使顯示畫面簡潔清晰。2.選擇模擬通道的單位符號。3.設定模擬通道額定值。4.設定模擬通道是否接有外部變換器。外部變換器指CT、PT、分流器等設備。通過設置變換器變比，使錄波儀顯示、記錄接入參量的一次值。6.4.開關通道1.打開/關閉某個（些）開關通道。關閉開關通道，不能提高錄波儀的可用采樣頻率。2.設定開關通道的外接邏輯。有“常開”、“常閉”兩個選項。當選擇“常閉”時，錄波儀將實測的開關狀態取反。6.5.故障記錄格式當錄波儀監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。記錄內容如下圖：

威海錄波儀模擬通道類型TH-608CDM便攜式故障錄波器將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15KV/100V、12kA/5A。直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點（通道內部輸出+24V）8路有源節點（有源節點外部電壓：DC12V～220V）。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量TH-608CDM便攜式故障錄波器多可設置24路派生量，各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。表3類型 準確度 備注頻率 ±0.02Hz 有功功率 0.5% cosφ1.0–0.5 電壓＞50% 電流＞10%無功功率 0.5% sinφ1.0–0.5 電壓＞50% 電流＞10%功率因數 1% 正序 1% 負序 1% 零序 1% 兩相負序 1% 相角差 ±0.3° 實測功角 ±0.3° 兩矢量差 0.5% 兩矢量和 0.5% 線路功角 ±0.3° 交流阻抗 0.5% 同期壓差 1% 計算功角 ±1.5° 標量和 由引用參量決定標量差 由引用參量決定一次函數 由引用參量決定三、技術要點 3.1 記錄方式3.1.1 故障記錄格式當TH-608CDM便攜式故障錄波器監測到接入參量的狀態滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。

<威海>天正華意電氣設備有限公司
