以下是:安徽銅陵【介質損耗測試儀滅磁過電壓測試裝置品質服務】的圖文介紹

【介質損耗測試儀滅磁過電壓測試裝置品質服務】

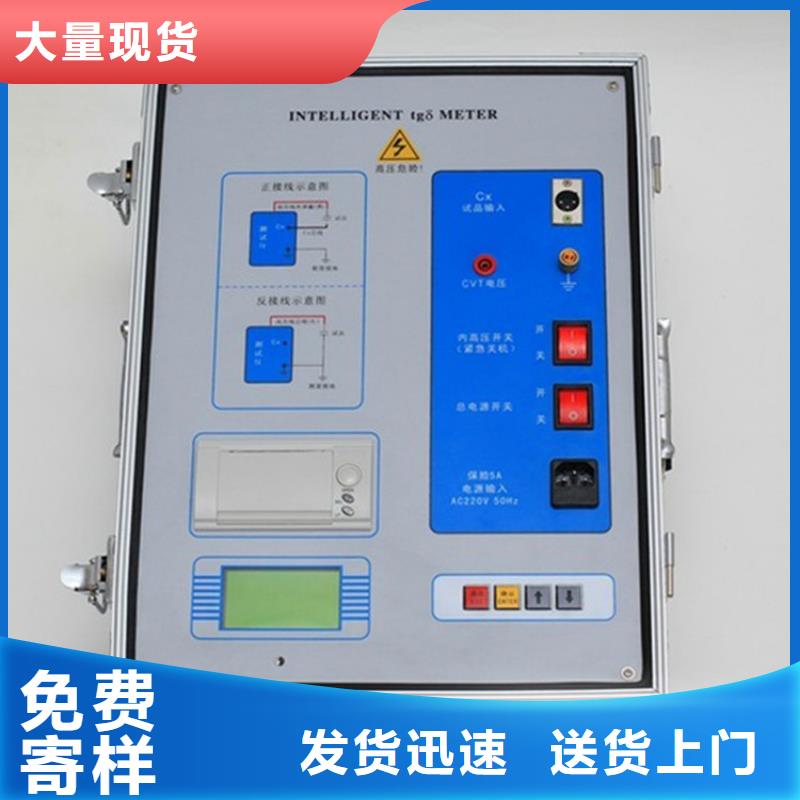

安徽銅陵介質損耗測試儀測量線路由取樣電阻與前置放大器和A／D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位等，再由單片機運用數字化實時采集方法，通過矢量運算便可得出試品的電容值和介質損耗正切值。儀器內部已經采用了抗干擾措施，保證在外電場干擾下準確測量。圖1測量原理圖1.儀器結構測量電路：傅立葉變換、復數運算等全部計算和量程切換、變頻電源控制等?？刂泼姘澹捍蛴C、鍵盤、顯示和通訊中轉。變頻電源：采用SPWM開關電路產生大功率正弦波穩壓輸出。升壓變壓器：將變頻電源輸出升壓到測量電壓，無功輸出2KVA/1分鐘。標準電容器：內Cn，測量基準。Cn電流檢測：用于檢測內標準電容器電流，10μA～1A。輸入電阻〈2Ω。Cx正接線電流檢測：只用于正接線測量，10μA～1A。輸入電阻〈2Ω。Cx反接線電流檢測：只用于反接線測量，10μA～1A。輸入電阻〈2Ω。反接線數字隔離通訊：采用精密MPPM數字調制解調器，將反接線電流信號送到低壓側。隔離電壓20KV。2.工作原理啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。



安徽銅陵介質損耗測試儀（動作要慢一些，防止動作太快，排氣不及時，使油樣溢出），接好測量信號線和溫度信號線，點擊圖3中的自動測試，進入圖6界面和圖7界面，一般測油是都按照規程90℃測量，同樣也可以選擇立即測試，在當前溫度下測量。8、點擊圖3中的數據查詢，進入圖8界面，點擊上頁和下頁進行翻閱，也可以點擊打印，對數據進行打??；還可以點擊刪除鍵對數據進行刪除，按退出鍵退回到主界面。圖8七、注意事項1.遵守高壓試驗工作規程。2.因儀器內部有高壓及高溫，在工作過程中，禁止打開油杯罩。3.儀器在使用過程中要可靠接地。4.要注意儀器使用環境的清潔。5.油杯安裝和清洗應嚴格按規定進行，否則將造成油杯放電，致使儀器無法正常工作。6.保險管損壞，必須更換相同規格保險管。九、儀器的成套性1. 主機壹臺2.油杯 壹套3. 滲油杯壹個4. 油杯托架壹個5. 玻璃注射器壹支6.測試線 壹條7. 溫度傳感器壹條8. 電源線壹條9. 合格證一份10. 說明書 壹本11. 出廠檢驗報告 壹張12.保險管（5A）貳支13.打印紙卷貳卷十、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正?；蛴泄收铣霈F(xiàn)，請您速與我公司聯系，以便為您安排便捷有效的處理方案。




天正華意電氣設備(銅陵市分公司)是一家從事 互感器伏安特性測試儀的公司。公司庫存充足，可隨到隨提，規格齊全，價格合理，信譽度高。本公司自成立以來，一直秉持“誠信經營，客戶為上，精益求精”的發展理念，以始終如一的服務質量和值得信賴的企業信譽，獲得國內外客戶及合作伙伴的廣泛認可。本公司主要經營 互感器伏安特性測試儀等各種產品。本公司合作項目廣泛，同時我們的產品具有嚴格的質量保證。我們始終保持著穩健的步伐不斷前行，真誠地希望與您攜手共創輝煌，歡迎您的光臨。
