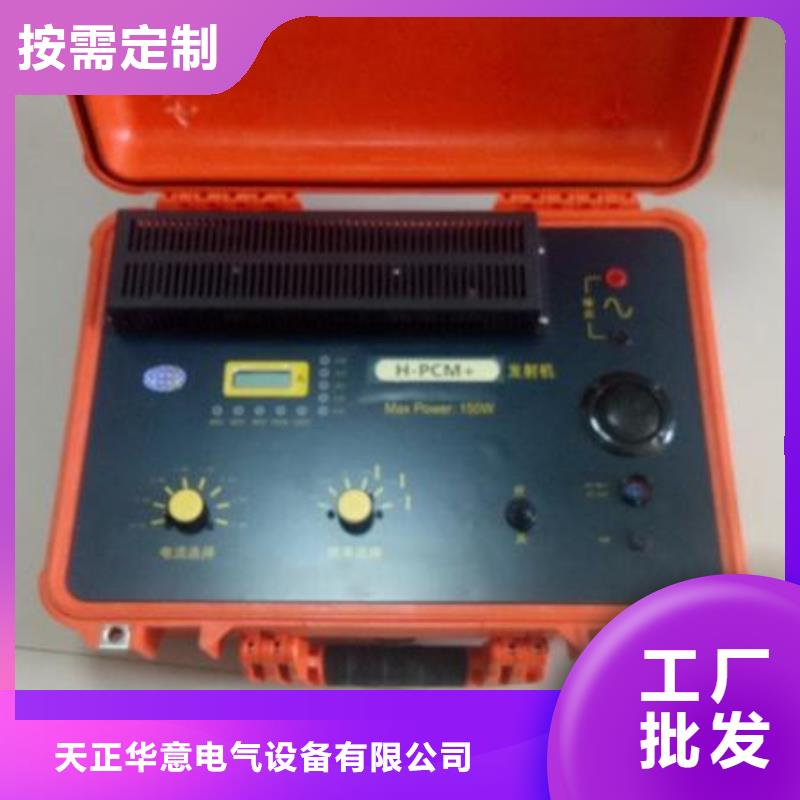

通遼地下電纜管線探測儀操作1．基本操作發射機短按POWER鍵開關機， 有電源指示燈指示。LCD顯示屏顯示當前電池電量大小和脈沖信號信息。按背光鍵開關LCD背光燈。接收機短按POWER鍵開機，LCD顯示功能菜單頁面，若開機后LCD不斷黑屏閃爍，可能電池電壓不足，請充電，按POWER鍵關機，本儀表開機15分鐘后自動進入預關機狀態，30秒后自動關機，按下任意按鍵可退出預關機狀態，儀表可繼續工作。開機后進入功能選擇界面：線纜識別、電壓測量。按上下箭頭鍵可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入線纜識別界面，顯示信號強度電子表盤、增益強度、當前識別狀態和電池電量信息；按左右箭頭鍵調節增益強度1～5級，第5級信號放大強；按上下箭頭鍵可以調節LCD背光亮度。進入電壓測量界面，顯示交流電壓大小和和電池電量信息；按上下箭頭鍵可以調節LCD背光亮度。2．發射機測試操作注意 有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。請確認目標電纜是否已經停電，兩端的導體線芯是否已經與系統分開。發射機檢查1、在把發射機接到電纜上之前請檢查發射機的狀態。2、輸出信號檢查：把紅色鱷魚夾測試線和黑色鱷魚夾測試線連接到發射機相應的插座上，把紅色鱷魚夾和黑色鱷魚夾短接，按下發射機開機鍵。3、將手持接收機的柔性線圈鉗住測試線，發射機紅色測試線信號輸入柔性線圈上，按柔性線圈上箭頭指向輸入，接收機開機，綠色光柵順時針動態指示，同時LCD下方顯示“電纜識別成功”，并伴有“嘀”提示音，表示儀器能正常工作。若柔性線圈輸入脈沖編碼電流方向鉗反，則紅橙色光柵逆時針動態指示，LCD顯示“非目標電纜”。4、發射機電池電量檢查：按下開機鍵，LCD實時顯示電池電量，當電池電壓低于約9.5V時，有低電量符號顯示時，表明電池欠壓，需要充電。

通遼地下電纜管線探測儀?有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?注意本儀表所規定的測量范圍及使用環境。?嚴禁將電纜識別儀接入正在運行的電力電纜。?為確保人身，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。?長時間不用儀表，請定期給電池充電或取出電池。?更換電池，注意極性，若無法更換，請聯系廠家。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊上的“ ”危險標志，使用者必須依照指示進行操作。

通遼地下電纜管線探測儀功能特點?羅盤顯示：直觀顯示管線位置。?左右指示：左右箭頭顯示管線位置正誤提示：部分頻率下，實時測量管線電流方向，實現跟蹤正誤提示，排除臨線干擾。?實時進行深度和電流測量。?歷史曲線顯示：直觀顯示信號變化情況。?性鑒別：卡鉗（選配件）鑒別可明確給出鑒別結果（選配件）鑒別在不方便使用卡鉗時使用。?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，無須調零，箭頭指示故障點方向。?全數字化高精度采樣及處理，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。?多種探測頻率：主動探測和被動探測。?發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。?發射機大功率輸出，輸出多檔可調，自動阻抗匹配，全自動保護。?內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。?機殼堅固、質輕便攜。三、技術指標?發射機：1.輸出方式：直連輸出、輻射感應、卡鉗耦合（選配）。2.輸出頻率：640Hz（復合頻率）、1280Hz（復合頻率）、10kHz、33kHz、83kHz。3.輸出功率：10W，10檔可調，自動阻抗匹配。4.直連輸出電壓：150Vpp。5.過載和短路保護。6.人機界面：128×64點陣液晶顯示器。7.內置電池：4節18650鋰離子電池，標稱7.4V，6.8Ah。?接收機：1.輸入方式：內置接收線圈、接收卡鉗(選配)、聽診器(選配)、查障A字架(選配)。2.接收頻率：主動探測頻率：640Hz、1280Hz、10kHz、33kHz、83kHz。工頻被動探測頻率：50Hz/60Hz和250Hz/300Hz(用戶可配置)。射頻被動探測頻段：中心頻率分別為10kHz、33kHz、83kHz。3.管線探測模式：寬峰法、窄峰法、音谷法。4.電纜鑒別模式：接收卡鉗(選配)智能鑒別和電流測量、聽診器(選配)鑒別。5.人機界面：320×240點陣液晶顯示器。

通遼 地下電纜管線探測儀為解決這些問題，我公司結合國內外接地故障定位技術以及多年的實踐經驗，開發出適合國內電網特點的架空線路接地故障定位儀。該儀器是目前國內體積小、重量輕輕（僅4.5kg），同時也是國內首臺超低頻率（0.5Hz）高壓恒流接地故障檢測定位儀。該儀器結合我公司獨有的高速數據采樣技術以及先進的軟件算法，有效的解決了故障線路分布電容對信號的影響。一臺主機能夠配合一組或多組采集接收器進行故障檢測的獨特設計，更加提高了查找故障點的速度，提高了工作效率。解決了因長時間找不到接地故障點而不能及時恢復送電，引起客戶投訴和因售電量減少帶來的經濟效益問題。也解決了因人海戰術和人工逐級登桿查找接地故障，而耗費大量人力物力等問題。儀器內置大容量鋰電池供電，滿負荷連續工作時間可達4小時。操作簡單、接線方便，主機、采集器和接收器總質量不足5Kg，非常適合野外作業。簡單實用的人機界面實時顯示故障信息，線路狀況一目了然，同時能夠自動識別故障上下游，對快速查找故障點提供了有力的數據依據，大大降低了對檢測人員專業要求。在兼顧可靠性、便捷性的基礎上，有力的保證了對故障點快速準確的定位。從根本上改變了配網接地故障定位的作業方法，使停電查線更為準確、快捷、方便、輕松，具有傳統方法無法比擬的優勢。

通遼地下電纜管線探測儀識別步驟1、確認發射機工作正常：請嚴格按照發射機說明書中的要求進行檢查。2、近端識別確認：在發射機一端用柔性線圈卡住電纜有鎧裝或銅屏蔽的部位（如果有困難，就卡住發射機的紅色連接線）；柔性線圈接口上的箭頭指向電纜遠端；調節增益，讓彩色電子表盤指示8或9，綠色光柵順時針動態指示。屏幕下方顯示“電纜識別成功”，并伴有“嘀”提示音。注意：這一步可以確認采用多大的增益合適，發射機輸出信號強，接收機所用的增益就小。增益調節：按左右箭頭鍵分別用來減小或增大增益，1-5級，第5級強，按動左右箭頭鍵時，接收機內的信號增益會隨之改變，液晶上的光標也會移動到相應的增益大小數字上。3）目標識別：在需要識別的地方，讓柔性鉗上的箭頭指向遠端，用柔性線圈依次卡住每一根電纜，觀察液晶，等待顯示測量結果。當綠色光柵順時針動態指示，下方顯示“電纜識別成功”，并伴有“嘀”提示音時，證明這條電纜就是目標電纜；當紅橙色光柵逆時針動態指示，下方顯示“非目標電纜”，或者沒有光柵指示，下方顯示“無識別信號”，沒有“嘀”提示音，則證明是其他電纜。“嘀”提示音響起間隔為2秒和1秒。電壓測量1、將紅色鱷魚夾線接入接收機對應的紅色U端口，黑色鱷魚夾線接入對應的黑色COM端口。2、紅色線連接電纜線芯，黑色線連接系統地。如果線纜帶有電壓，則液晶顯示當前交流電壓值；如果沒有交流電壓，則顯示0V。注意：對地測試電壓，請小心觸電或引起其他設備漏電跳閘。該電壓測量可當一般的交流電壓測量使用，請確認被測電壓不超過600V。
