熔斷器的選擇主要依據負載的保護特性和短路電流的大小選擇熔斷器的類型。對于容量小的電動機和照明支線，常采用熔斷器作為過載及短路保護，因而希望熔體的熔化系數適當小些。通常選用鉛錫合金熔體的RQA系列熔斷器。對于較大
容量的電動機和照明干線，則應著重考慮短路保護和分斷能力。通常選用具有較高分斷能力的RM10和RL1系列的熔斷器；當短路電流很大時，宜采用具有限流作用的RT0和RTl2系列的熔斷器熔體的額定電流可按以下方法選擇：1、保護無起動過程的平穩負載如照明線路、電阻、電爐等時，熔體額定電流略大于或等于負荷電路中的額定電流。2、保護單臺長期工作的電機熔體電流可按大起動電流選取，也可按下式選取：IRN≥(1.5
～2.5)IN式中IRN--熔體額定電流；IN--電動機額定電流。如果電動機頻繁起動，式中系數可適當加大至3～3.5，具體應根據實際情況而定。3、保護多臺長期工作的電機（供電干線）IRN≥(1.5～2.5)INmax+ΣININmax-容量大單臺電機的額定電流。ΣIN其余.電動機額定電流之和。主要分類熔斷器根據使用電壓可分為高壓熔斷器和低壓熔斷器。熔斷器（圖8）熔斷器（圖8）根據保護對象可分為保
護變壓器用和一般電氣設備用的熔斷器、保護電壓互感器的熔斷器、保護電力電容器的熔斷器、保護半導體元件的熔斷器、保護電動機的熔斷器和保護家用電器的熔斷器等。根據結構可分為敞開式、半封閉式、管式和噴射式熔斷器。敞開式熔斷器結構簡單熔體完全暴露于空氣中由瓷柱作支撐，沒有支座，適于低壓戶外使用。分斷電流時在大氣中產生較大的聲光。半封閉式熔斷器的熔體裝在瓷架上，插入兩端帶有金屬插座的瓷盒中適于低壓戶內使
用。分斷電流時所產生的聲光被瓷盒擋住。管式熔斷器的熔體裝在熔斷體內。然后插在支座或直接連在電路上使用。熔斷體是兩端套有金屬帽或帶有觸刀的完全密封的絕緣管。這種熔斷器的絕緣管內若充以石英砂，則分斷電流時具有限流作用，可大大提高分斷能力故又稱作高分斷能力熔斷器。若管內抽真空則稱作真空熔斷器。

在現實的10kV~35KV線路系統中和配電變壓器上的熔斷器不能正確動作，其原因之一是，電工素質差，責任心不強，常年不進行跌落式熔斷器的維護和檢修；原因之二是，跌落式熔斷器的產品質量低劣，不能靈活的拉、合操作。兩原因降低了跌落式熔斷器的功能。現實中經常出現缺熔管、缺熔體或用銅絲、鋁絲甚至于鐵絲勾掛代替熔體的情況。使得線路的跳閘率和配電變壓器的故障率居高不下。 10kV~35KV跌落式熔斷器適用于環境空氣無導電粉塵、無腐蝕性氣體及易燃、易等危險性環境，年度溫差變比在±40℃以內的戶外場所。其選擇是按照額定電壓和額定電流兩項參數進行，也就
是熔斷器的額定電壓必須與被保護設備(線路)的額定電壓相匹配。熔斷器具的額定電流應大于或等于熔體的額定電流。而熔體的額定電流可選為額定負荷電流的1.5～2倍。此外，應按被保護系統三相短路容量，對所選定的熔斷器進行校核。保證被保護系統三相短路容量小于熔斷器額定斷開容量的上限，但必須大于額定斷開容量的下限。若熔斷器的額定斷開容量(一般是指其上限)過大，很可能使被保護系統三相短路容量小于熔斷器額定斷開容量的下限，造成在熔體熔斷時難以滅弧，***終引起熔管燒毀，等事故。一些供電單位仍處于農網改造高峰，在選用該類熔斷器時，必須嚴把產品質量關，保護合格的設備入網，同時要注意到它的額定斷開容量上限值和下限值。

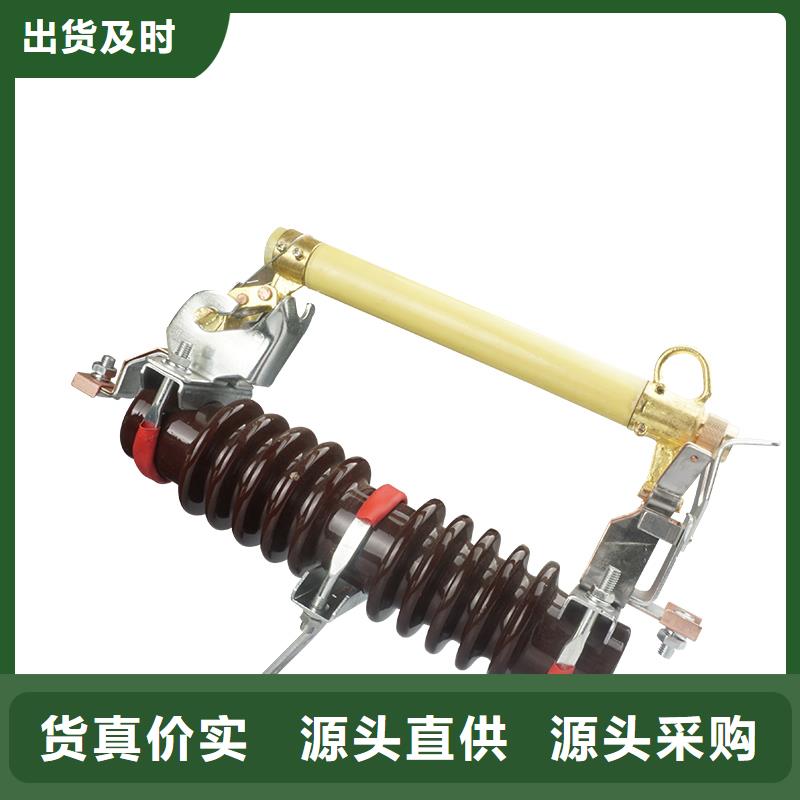

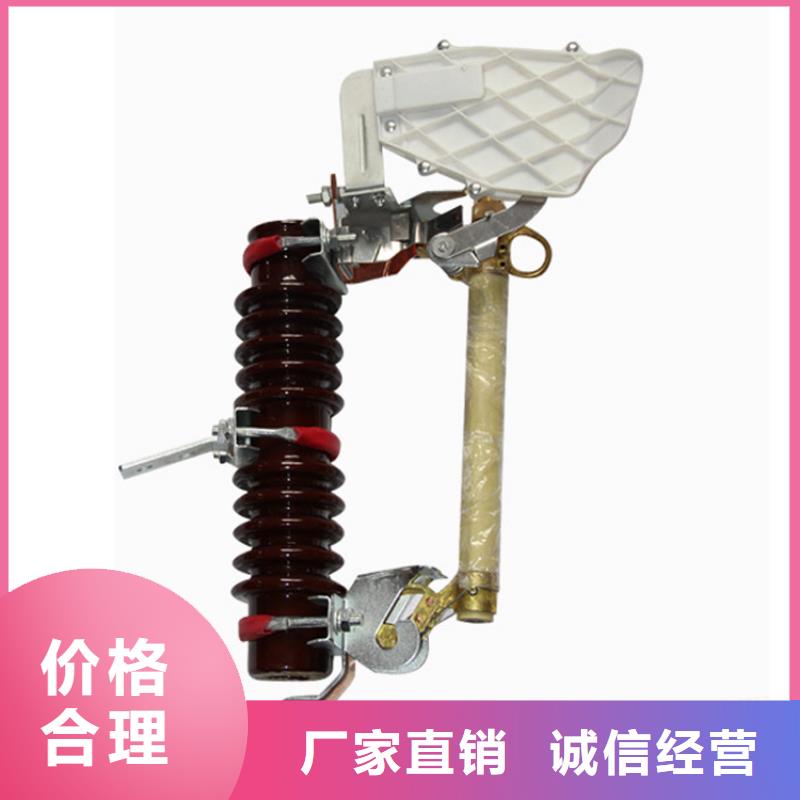

 跌落式熔斷器是配電線路分支線和配電變壓器***常用的一種短路保護開關，它具有經濟、操作方便、適應戶外環境性強等特點，被廣泛應用于35kV配電線路和配電變壓器一次側作為保護和進行設備投、切操作之用。它安裝在35kV配電線路分支線上，可縮小停電范圍，因其有一個明顯的斷開點，具備了隔離開關的功能，給檢修段線路和設備創造了一個作業環境，增加了檢修人員的感。

保護功能單一，只有一段過電流反時限特性，過載、短路和接地故障都用此防護；3）發生一相熔斷時，對三相電動機將導致兩相運轉的不良后果，當然可用帶發號的熔斷器予以彌補，一相熔斷可斷開三相；4）不能實現遙控，需要與電動刀開關、開關組合才有可能。非選擇型斷路器：1、主要優點和特點1）故障斷開后，可以手操復位，不必更換元件，除非切斷大短路電流后需要維修；2）有反時限特性的長延時脫扣器和瞬時電流脫扣器兩段保護功能，分別作為過載和短路防護用，各司其職；3）帶電操機構時可實現遙控。2、主要缺點和弱點1）上下級非選擇型斷路器間難以實現選擇性切斷，故障電流較大時，很容易導致上下級斷路器均瞬時斷開；2）相對價格略高；3）部分斷路器分斷能力較小，如，是一家專業從事高低壓電器領域的產品研發、生產、銷售和服務為一體的規模型企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。額定電流較小的斷路器裝設在靠近大容量變壓器位置時，會使分斷能力不夠。現有高分斷能力的產品可以滿足，但價較高。選擇型斷路器：1、主要優點和特點1）具有非選擇性斷路器上述各項優點；2）具有多種保護功能，有長延時、瞬時、短延時和接地故障(包括零序電流和剩余電流保護)保護，分別實現過載、斷路延時、大短路電流瞬時動作及接地故障防護，保護靈敏度極高，調節各種參數方便，容易滿足配電線路各種防護要求。

可制成比低熔點熔體較小的截面尺寸，熔斷時產生的金屬蒸氣少，適用于高分斷能力的熔斷器。熔體的形狀分為絲狀和帶狀兩種。改變變截面的形狀可顯著改變熔斷器的熔斷特性。熔斷器有各種不同的熔斷特性曲線，可以適用于不同類型保護對象的需要。安秒特性：熔斷器的動作是靠熔體的熔斷來實現的，熔斷器有個非常明顯的特性，就是安秒特性。對熔體來說，其動作電流和動作時間特性即熔斷器的安秒特性，也叫反時延特性，即：過載電流小時，熔斷時間長；過載電流大時，熔斷熔斷器（圖6）熔斷器（圖6）時間短。對安秒特性的理解，我們從焦耳定律上可以看到Q=I2＊R＊T，串聯回路里，熔斷器的R值基本不變，發熱量與電流I的平方成正比，與發熱時間T成正比，也就是說：當電流較大時，熔體熔斷所需的時間就較短。而電流較小時，熔體熔斷所需用的時間就較長，甚至如果熱量積累的速度小于熱擴散的速度，熔斷器溫度就不會上升到熔點，熔斷器甚著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。至不會熔斷。所以，在一定過載電流范圍內，當電流恢復正常時，熔斷器不會熔斷，可繼續使用。因此，每一熔體都有一小熔化電流。相應于不同的溫度，小熔化電流也不同。雖然該電流受外界環境的影響，但在實際應用中可以不加考慮。
