產品詳細介紹

隨時驗廠##通遼變壓器消磁分析儀##實力保障

通遼變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向?qū)Ρ?歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察ABC三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半?yún)^(qū)波形中的BC相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

通遼變壓器有載開關測試儀電力變壓器消磁機是集變壓器直流電阻測試功能和消 磁功能于一體的新型設備。消磁部分和直阻測試部分操作界面一分為 二，獨立操作。既能快速準確的測量大型變壓器的直流電阻，又能消 除電力變壓器直流電阻試驗后剩磁危害，對保護電力變壓器免受勵磁 涌流沖擊，和投運有極其重要的作用。是我們電力變壓理想的 測試設備。 由于鐵磁材料固有的磁滯現象，在對電力變壓器進行電壓比、直 流電阻測量等操作后會在鐵芯中殘留剩磁。由于剩磁的存在，當變壓 器投入運行時鐵芯剩磁使變壓器鐵芯半周飽和，在勵磁電流中產生大 量諧波，這不僅增加了變壓器的無功消耗，而且可能引起繼電保護器 誤動作，造成一定的經濟損失。所以我們在變壓器投運前必須做消磁 工作，確保變壓器正常運行。

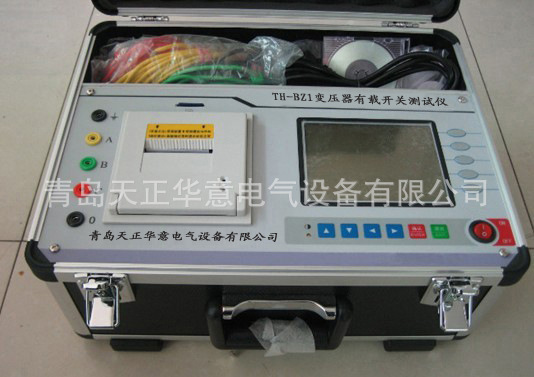

通遼變壓器有載開關測試儀主要技術指標：1. 基本測量精度： 電壓、電流 ±（讀數×0.2%+2字）功率 (0.2≤cosφ≤1) ±（讀數×1.0% +2字） 2．電壓測量范圍： AC 50V ～850V3. 電流測量范圍： AC 0.5A～100A4. 工 作 溫 度： -10℃～40℃ 5. 存 儲 溫 度： -20℃～50℃5. 環 境 濕 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括測試線)四 、面板及各鍵功能介紹:1. 測試儀面板布局見圖一：圖一2. 各鍵功能如下：1） 選擇鍵：在菜單選擇狀態下用來選擇測試項；在參數輸入狀態下用來改變輸入項。分相測量中，“選擇”鍵用于選擇加壓繞組。 2） “↑” “↓”鍵：在參數輸入狀態用來改變數值大小。3） “←” “→”鍵：在參數輸入狀態和時間校正狀態下用來改變輸入?yún)?shù)位；在分相測試狀態用來顯示三相折算結果。在讀取記錄狀態用來選擇記錄。 4） 確認鍵：在菜單選擇狀態和參數設置狀態用于確認選擇并進入下一界面；在測量狀態鎖屏；在單相測量狀態除鎖屏外還記錄當前顯示電壓、電流和功率等相關數據。5） 返回鍵：按“返回”鍵退出當前界面。6） 存儲鍵：在測量狀態下存儲當前的測試結果及相關信息。7） 打印鍵：在測量狀態下打印顯示屏顯示數據；在瀏覽界面打印瀏覽的數據。 8） 取消鍵：在測試狀態，按“取消”鍵，退出鎖屏狀態重新測試。9） 復位鍵：按“復位”鍵，儀器恢復到初始上電狀態。10）開 關：儀器工作電源開關。 11）U 盤：U盤接口。12）RS232：通訊接口（廠家升級用）。13）各接線端子：用于連接測試線（具體接線使用見后面接線方法）。14）端子：儀器接地端子。 15）打印機：用于打印各種測試數據。16）液晶屏：顯示測試狀態和測試數據。

通遼變壓器有載開關測試儀電力變壓器消磁機是集變壓器直流電阻測試功能和消 磁功能于一體的新型設備。消磁部分和直阻測試部分操作界面一分為 二，獨立操作。既能快速準確的測量大型變壓器的直流電阻，又能消 除電力變壓器直流電阻試驗后剩磁危害，對保護電力變壓器免受勵磁 涌流沖擊，和投運有極其重要的作用。是我們電力變壓理想的 測試設備。 由于鐵磁材料固有的磁滯現象，在對電力變壓器進行電壓比、直 流電阻測量等操作后會在鐵芯中殘留剩磁。由于剩磁的存在，當變壓 器投入運行時鐵芯剩磁使變壓器鐵芯半周飽和，在勵磁電流中產生大 量諧波，這不僅增加了變壓器的無功消耗，而且可能引起繼電保護器 誤動作，造成一定的經濟損失。所以我們在變壓器投運前必須做消磁 工作，確保變壓器正常運行。

通遼變壓器有載開關測試儀采用交流法與直流法相結合方式解決了分接開關帶繞組狀態下現場試驗問題采用交流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的過度波形，通過對交流波形的解析結果是 性的，不存在無法判讀等技術爭議問題。采用直流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的直流過度電阻，通過驗證現場測試出的過度電阻值與出廠值是一致的，不存在技術差異問題。交流法與直流法相結合方式解決了在現場有載分接開關帶繞組狀態下試驗問題，通過分析測試出的交流過度波形和直流過度電阻值，能準確判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。1.3采用交直流法在現場檢測變壓器有載開關的過度波形有標準依據電力行業新標準對有載分接開關現場試驗項目、試驗方法、缺陷判斷依據做出了明確規定：新標準在4.1 試驗項目、周期及標準，第1項規定：測試項目“測量過渡電阻值”中規定，“電阻值與銘牌值的偏差不大于±10%。”。新標準在4.1 試驗項目、周期及標準，第8項規定：測試項目“測量觸頭變換程序、電流的連續性、三相開斷不同步時間”中規定采用交流方法測量，新標準在4.1 試驗項目、周期及標準，第8項規定：判斷有載分接開關是否良好的標準依據是：“1) 與制造企業技術要求相符； 2) 測試電流無斷續； 3) 三相開斷不同步時間不大于3 ms。”。觀察開關過度波形（即：交流電流測試波形）的連續性，電流波形是連續的，說明開關觸頭接觸良好，若電流波形出現不連續斷點，說明開關存在隱患。新標準在4.1 試驗項目、周期及標準，第8項規定：新標準對交流方法測試周期也作出了明確規定：“1) 交接時；2) 分接開關大修時；3) 隨同變壓器檢修試驗周期”。新標準在“第4章現場測試，第4.1節試驗項目、周期及標準，第1項：測量過渡電阻值周期：“更換過渡電阻時”，也就是說新標準規定測量過渡電阻值只需在“更換過渡電阻時”僅測試一次，以后不要隨同常規檢修測試了，因為從已測試出的交流波形中能明確觀察出過渡電阻的斷開等故障。

通遼變壓器有載開關測試儀本測試軟件具有脫機分析或重新編輯試驗報告功能，將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。8. 本裝置采用一體化結構，便于現場攜帶，測試接線簡單方便9. 測試軟件功能：①.狀態參數自學習功能。試驗中需要實時計算相位與相差，準確提供初始參數。程序設計了自建、自動更新基準功能，每次測試前儀器自動獲取試驗的電壓、電流、頻率、相位數據做為試驗的基準參數，與開關動作過程中動態實時參數進行比較，測試觸發盲區極少，大大提高了試驗觸發的可靠性，并縮短了試驗時間。②.本裝置采用彩色液晶顯示，實時曲線快速走屏，真實反映試驗變化過程。③.本測試軟件設計有自動測試及手動測試功能，對錄制波形能再次進行播放，放大，縮小，編輯等功能④.內存壓縮存儲技術，預觸發記錄深度可達6通道多800個周波深度，為數據分析提供了豐富的原始資料。⑤.程序及操作系統裝載在固態硬盤上，不使用碟片磁盤，封閉對存儲器寫操作，使存儲器得到有效的保護。⑥.測試軟件可以在WIN2000. XP和WIN7系統下對數據進行編輯分析。自動生成測試報告，測試數據及波形可以導入或?qū)С觥?.2 主要技術指標2.2.1 工作環境條件1.環境溫度：-20℃～50℃；2.環境濕度：≤80%；3.海拔高度：≥2000m。2.2.2 工作電源1.單相電壓：220（1±10%）V；2.頻率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 儀器內輸出試驗電源1.交流輸出電源頻率：40Hz～60Hz（頻率可調）；2.交流輸出電壓范圍：三相四線0～800V(電壓可調) ；3.交流輸出容量：額定1000VA；4.交流電源波形畸變率：≤3%；5.交流電源電壓相角：120°，相角差≯120°±1°。6.直流電流輸出范圍：0.3A、1A(兩檔可選)2.2.4 儀器測試精度1.同步采集通道數：62.采集數據精度：16位3.采集速度：200 k/s/通道4.采集板高速緩存深度：8 M byte FIFO5.電壓量程：0V～800V。6.電流量程：0mA～100mA、0A～10A；7.電壓、電流傳感器精度：0.2級；

通遼變壓器有載開關測試儀移 動 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為曲線的的移動，同時頂部顯示出波形的起始位置。? 返 回 ：在此按鈕上按確認鍵時返回到觸發完成界面。鍵盤上各個按鈕功能如下：? 放 大 ：在此按鈕上按確認鍵時對波形進行放大操作。? 縮 小 ：在此按鈕上按確認鍵時對波形進行縮小操作。? 打 印 ：在此按鈕上按確認鍵時打印當前屏幕上顯示的波形、測量參數和已分析的數據結果。如果波形已縮放或移動過當前顯示的不是完整的波形，那打印的也就不是完整的波形。6.6數據管理界面開機界面進入歷史記錄轉入數據管理界面，（如圖10）。在歷史記錄界面按“↑、↓”鍵來選擇記錄，當?shù)竭_頁首/頁尾時會自動翻到上一頁/下一頁，按“←、→”鍵直接翻頁。按取消鍵返回到開機界面。

通遼變壓器有載開關測試儀點擊【打印】鍵進入“打印類型設置”界面，選擇【在線簡略打印（微型打印機）】是使用儀器另配的微型打印機打印出一份簡略的測試報告，選擇【標準打印】－＞【輸出到PDF文件】會生成一個PDF文件格式的測試報告，選擇【標準打印】－＞【輸出到打印機】需要外接一臺打印機，直接打印出測試報告。（在選擇打印前，一定要將過渡波形調整顯示在屏幕中，以便準確打印出過渡波形）⑺ 結束試驗試驗結束后，先將“電源啟停”按鈕置于彈起位置（指示燈熄滅）；將“電源調節”旋鈕逆時鐘旋轉調節到小；再拆除測試線，點擊【關機】鍵關閉儀器，結束試驗。5.3.3人工測試操作流程：在自動測試條件不能滿足要求，可選擇人工測試功能完成測試任務。人工測試操作流程：在“觸發設定”模式下選擇 “人工”測試，人工測試操作流程與自動測試操作流程是基本相同的，可以參照自動測試操作流程進行。人工測試與自動測試不同處是：人工測試時靠人工手動觸發鎖定波形（“閥值設定”值不起作用），具體操作是：參見5.3.2節圖八，首先啟動有載開關，當聽到開關切換時，迅速按下【結束】鍵。程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形，后續操作與自動測試相同。人工測試模式下不能使用“連續測試”功能人工測試操作需要切換開關與點擊【結束】鍵動作配合進行，由于采樣速度較快，如果在有載開關切換后，沒有及時迅速的按下按下【結束】鍵，將會出現找不到變化波形的情況。

通遼變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。

通遼變壓器有載開關測試儀觸發測試：交流法測試在點擊〖結束〗后自動進入鎖存〖觸發〗功能，如圖九所示，待圖九提示界面自動消失后，可啟動變壓器有載分接開關變換開關位置，當程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形。為操作，測試結束后斷開電源輸出（按一下〖電源啟停〗按鈕，按鈕開關處于彈起位置（指示燈熄滅），停止電流輸出）。 調節觸發靈敏度：當圖九提示界面自動消失后，若這時有載開關尚未動作切換儀器【自動回放】功能就啟動了，原因是儀器采到了干擾波形，說明靈敏度太高了，需要增加【閥值設定】中的“標值”或“有效點”，降低觸發靈敏度。若開關已經切換完畢后，波形還在繼續測試，沒有自動回放，說明觸發靈敏度太低，需要減小【閥值設定】”中的“標稱值”或“有效點”，提高觸發靈敏度。通常“標值”設為0.8-2.5左右，“有效點”設為3-5左右。根據現場情況，不同的變壓器有載開關需要設定其相應的觸發靈敏度，每次改變閥值參數后需重新點擊〖測試〗鍵測試，經過幾次反復試驗，才能找到 觸發狀態，待觸發值設定合適后，程序會自動撲抓到有載開關的過渡波形。⑷ 單次和連續測試儀器有“單次測試”和“連續測試”兩個測試功能方式，“單次測試”是手動控制測試及保存數據，“連續測試”是全自動測試，在 次點擊“測試”及“結束”后，連續動作開關，儀器將自動保存數據并進行下次測試。“連續測試”在“采樣設置”下拉菜單中進行選擇，軟件初始默認為“單次測試”，測試方式在“電流量程自動調整”窗口中會有顯示，在“人工”測試模式下，無法使用“連續測試”，（建議使用“連續測試”時，先用“單次測試”準確找到并設置好標稱值，并成功測試幾次后，再使用連續測試方式。）
