產品詳細介紹

通遼電流發生器廠家-報價 <通遼>天正華意電氣設備有限公司

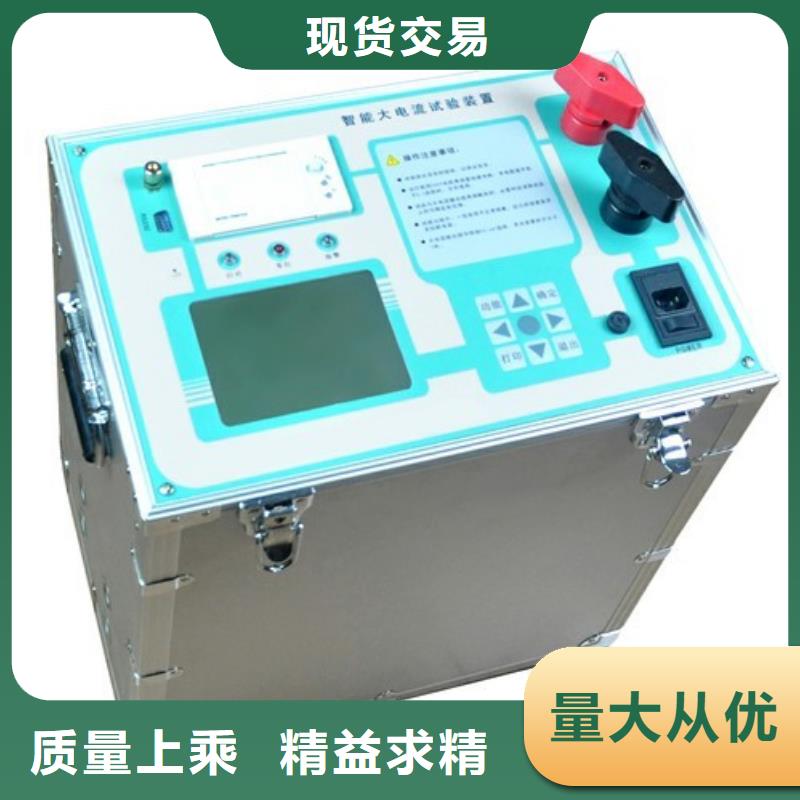

通遼大電流發生器 智能大電流發生器一、概述TH系列智能大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研院所等部門，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。二、產品特點1.320×240液晶顯示器、高速熱敏打印機。2.高精度傳感器和高性能14位AD采集芯片。3.人機對話全鍵盤操作方式，智能化工作全過程。4.任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單。5.實時顯示輸出電流，時間結果，顯示直觀明了。6.完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。7.具有回零檢測功能，回零確定后才可進行試驗，可靠。8.逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。9.超過設定輸出電流上限，電機自動回零，并發生聲光報警。10.精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。11.自動錯誤診斷，易于發現和解決問題。12.可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。三、技術參數1.通流計時范圍：999S2.沖擊計時范圍：0-999mS3.環境溫度：－20℃至50℃4.電流精度 ≤1.0％ (F.S)

通遼大電流發生器供方配置方案2.1：綜述簡介TH-7000A全自動開關柜溫升專用電流試驗裝置應適用于母線槽、開關柜、斷路器，接觸器，電流互感器和其它電器設備的電流負載試驗及溫升試驗。電器設備在正常運行時，長期通過工作電流，產生的能量轉變?yōu)闊崮埽闺娖鞑牧蠝囟壬撸绯^一定范圍就會使電器材料的機械強度、物理性能下降，容易引發事故，因此，標準中規定了不同電器材料的允許長期工作的溫度或溫升。溫升試驗的目的是測量被試電器各部件的溫度或溫升，以確定試品是否符合標準要求，采用的是快速模擬試驗方法，即主電路通以額定電流。溫升試驗的特點是：① 時間較長，中小型的試驗過程需7、8 h，而大型變壓器的試驗需十幾個小時甚至更長時間；② 耗費大，故許多廠家為了避過用電高峰而在夜間試驗；③ 試驗過程單調枯燥，長時問里反復地測量溫度值。傳統的溫升測試系統不僅誤差大，而且占用大量人力和物力。因此，有必要設計全自動的溫升在線測試系統來減輕試驗人員的勞動強度，避免事故的發生，提高試驗結果的精度和試驗過程的自動化水平。本文主要依據標準2.2遵循技術標準GB14048.1-2006 低壓開關設備和控制設備GB6450—1986 (溫升試驗)所規定。DL409-91 電業工作規程[2002]777電力工器具性試驗規程安監[2009]664電網公司電力工作規程（線路部分）GB/T 2317.3-2008 電力金具試驗方法 第3部分：熱循環試驗JB/T9641—1999 《試驗變壓器》GB/T10228—1997 《干式電力變壓器技術參數和要求》GB 50054-95 《低壓配電設計規范》GB 50055-93 《通用用電設備配電設計規范》GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》GB 6738-86 《電測量指示和記錄儀表及其附件的要求》

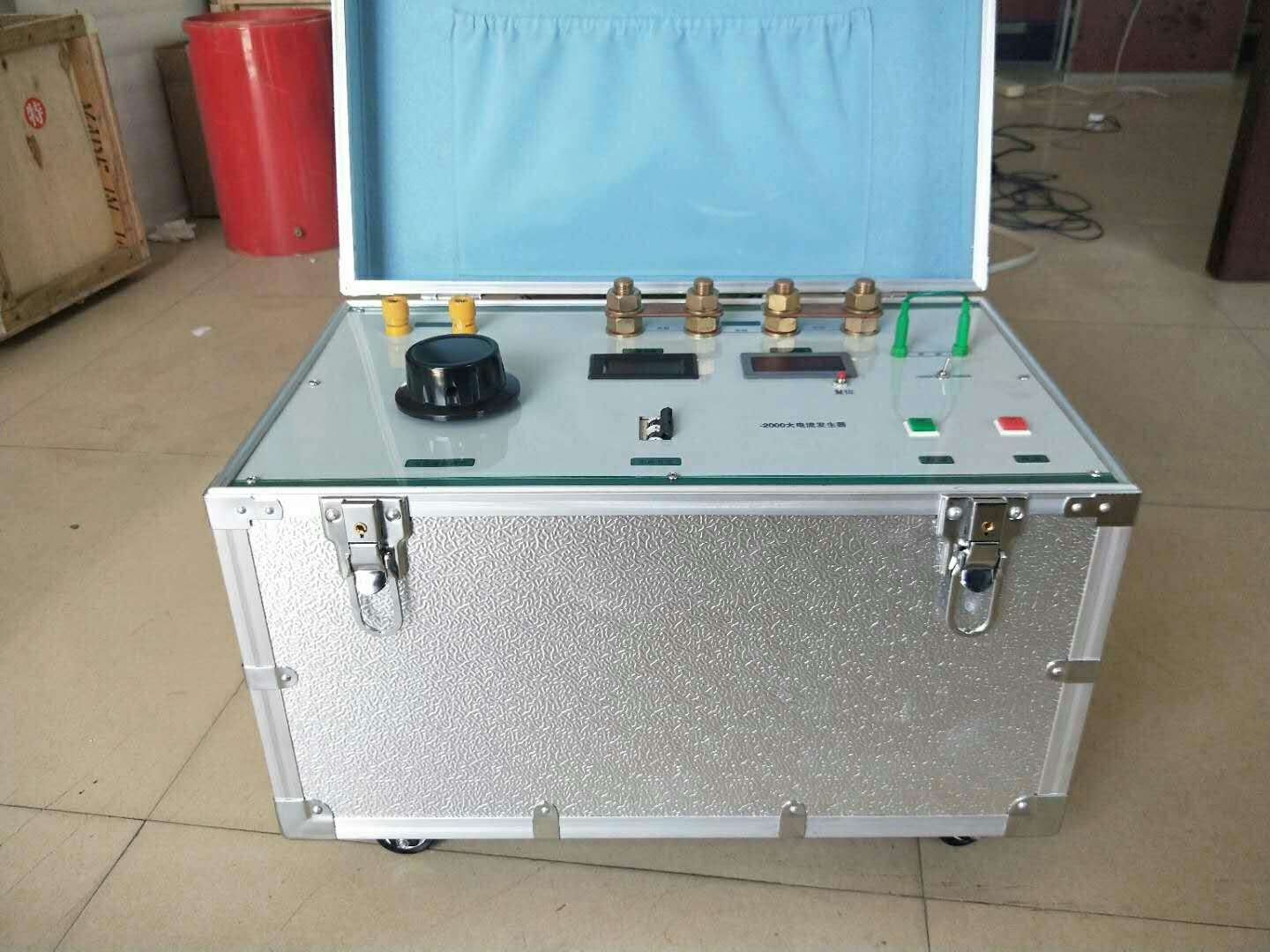

通遼大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至?xí)r，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。

通遼大電流發生器交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的性、可靠性。6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCKMNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）備選功能.8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前電力電子技術，抗干擾能力強，輸出精度高，0.5級。可達0.2級。9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖。可帶微型打印機，可現場隨時打印曲線圖及測試數據11）.試驗報告為WORD格式文檔可在儀器內部進行編輯、整理、打印12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

通遼大電流發生器變壓器的功率變壓器鐵心磁通和施加的電壓有關。在電流中勵磁電流不會隨著負載的增加而增加。雖然負載增加鐵心不會飽和，將使線圈的電阻損耗增加，超過額定容量由于線圈產生的熱量不能及時的散出，線圈會損壞，假如你用的線圈是由超導材料組成，電流增大不會引起發熱，但變壓器內部還有漏磁引起的阻抗，但電流增大，輸出電壓會下降，電流越大，輸出電壓越低，所以變壓器輸出功率不可能是無限的。假如你又說了，變壓器沒有阻抗，那么當變壓器流過電流時會產生特別大電動力，很容易使變壓器線圈損壞，雖然你有了一臺功率無限的變壓器但不能用。只能這樣說，隨著超導材料和鐵心材料的發展，相同體積或重量的變壓器輸出功率會增大，但不是無限大！判別參數電源變壓器標稱功率、電壓、電流等參數的標記，日久會脫落或消失。有的市售變壓器根本不標注任何參數。這給使用帶來極大不便。下面介紹無標記電源變壓器參數的判別方法。此方法對選購電源變壓器也有參考價值。一、識別電源變壓器1． 從外形識別 常用電源變壓器的鐵芯有E形和C形兩種。E形鐵芯變壓器呈殼式結構（鐵芯包裹線圈），采用D41、D42優質硅鋼片作鐵芯，應用廣泛。C形鐵芯變壓器用冷軋硅鋼帶作鐵芯，磁漏小，體積小，呈芯式結構（線圈包裹鐵芯）。2． 從繞組引出端子數識別 電源變壓器常見的有兩個繞組，即一個初級和一個次級繞組，因此有四個引出端。有的電源變壓器為防止交流聲及其他干擾，初、次級繞組間往往加一屏蔽層，其屏蔽層是接地端。因此，電源變壓器接線端子至少是4個。3． 從硅鋼片的疊片方式識別 E形電源變壓器的硅鋼片是交＊插入的，E片和I片間不留空氣隙，整個鐵芯嚴絲合縫。音頻輸入、輸出變壓器的E片和I片之間留有一定的空氣隙，這是區別電源和音頻變壓器的直觀方法。至于C形變壓器，一般都是電源變壓器。

通遼大電流發生器 繼電器一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。3.1.2.6接線端子這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什么的。視情況而定。使用條件：供電電源：DC直流24V，兩相交流220v，（-10％，＋15％），50HZ防護等級：IP41或IP20環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85％（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。3.1.3溫升試驗控制監測系統技術說明3.1.3.1.技術參數3.1.3.1.1、電源：AC220V±10％， 50Hz 。3.1.3.1.2、兼容XP/win7系統，軟件界面友好，可同時監測溫升試驗系統的各項參數，包括調壓器輸入電壓、調壓器輸出電壓、調壓器輸出電流、升流器輸出電流及電流頻率等。升流器輸出電流的電流測量誤差為0.5％，頻率測量誤差為0.5％。系統具有自動穩流功能，即預先設定相應的輸出電流及偏差，溫升設備輸出值能保持穩定，電流值偏差要求為0~1％。3.1.3.1.3、控制系統分為本地控制和計算機軟件控制，可對調壓器進行合閘、分閘、緊急分閘操作，并應有電源指示功能；能夠控制調壓器三相同時升壓、降壓及每相分別升壓、降壓，并有相應指示燈顯示；能對調壓器配備的風機進行開啟、停止操作。3.1.3.1.4、設有調壓器零位合閘功能；分閘后調壓器應自動回零，且調壓器不在零位時不能合閘。3.1.3.1.5、抗電磁干擾。3.1.3.1.6、該系統需配備工控機一臺。

通遼大電流發生器 用戶界面按照工藝要求設計好的用戶界面有很多按鈕，當觸摸屏按鈕被按下時，觸摸屏?xí)oPLC 發一個位置坐標（格式為AA 73坐標CC 33 C3 3C），使其根據坐標的正確性來執行相應的指令。如按鈕"溫度曲線"它的有效區域是右上角和左下角這2個點坐標的組合（X0Y0 X 1Y1 ）， 其中X 0Y0 為"溫度曲線"右上角坐標，X1Y1 為"溫度曲線"左下角坐標。當"溫度曲線"按鈕被按下時，觸摸屏就給PLC發送相應的坐標指令， PLC收到坐標（X Y）后進行判斷， 若X0≤X≤X1 且Y0≤Y≤Y1則PLC給觸摸屏發送顯示溫度曲線的指令，觸摸屏上就會顯示如圖3所示的實時溫度曲線。同理，可以進行PID參數的設置。觸摸屏和PLC組合系統的研究既利用了PLC 強大的控制功能，又發揮了觸摸屏友好的人機交互、靈活、可靠的優點，大大減少了操縱臺上的開關數量，省去了復雜的電氣接線，使操作人性化。操作人員可以直接通過觸摸屏的按鈕來控制系統的運行，簡化了操作難度，且通過運行曲線可以更直觀地掌握系統的運行狀態。系統具有實時顯示被控系統的參數值、顯示曲線、控制、報警、記錄及設置參數等功能，實現了PLC的可視化功能。PLC和觸摸屏的組合使用是工控領域的發展趨勢。

通遼大電流發生器 當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因?yàn)殍F芯本身也是導體，在垂直于磁力線的平面上就會感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像p一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時這電阻會消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的溫升主要由鐵損和銅損產生的。由于變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η＝輸出功率/輸入功率。升流器相關材料鐵芯材料變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，繞制變壓器通常用的材料漆包線，紗包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下用QZ型號的高強度的聚脂漆包線。絕緣材料在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。
