石油密度自動測定儀通遼

通遼絕緣油含氣量測定儀按照下圖安裝所有附加設備和連接管道： 儀器后面板上有進油接口、真空泵接口、排油接頭、真空泵（電源）、電源插座、保險絲座、電源開關等。a、 進油接口連接配件中的較短的一段3mm聚乙烯管，其另一端連接是接取樣針筒的針筒接頭；b、真空泵接用配件中較長的一段3mm不銹鋼管與旋片式真空泵相連接；c、排油接口用配件中較短的一般3mm不銹鋼管接出，另一頭用一容器接排出來的廢油；d、真空泵（電源）與真空泵上所帶的三芯航空插頭相接；e、 電源插座與配件中的電源插頭相連；f、保險絲座中保險絲應在5A；g、電源開關用以控制儀器的總電源；h、針筒支架用配件中二個M3螺絲按編號固定在儀器左面的后上角M3螺紋孔中，開孔朝外向上。3、請注意儀器每次排油必須排盡，在排油程序中排油管中有氣體排出證明油已排盡，如果排油時間過長或過短可以通過重新設置排油時間來達到。4、儀器在測試一個油樣后，含氣量結果會一直保留在顯示屏幕上，如果您要做下一個油樣，必須按復位鍵使儀器回到預備狀態，顯示請啟動后再按啟動鍵儀器才會執行下一測試程序。

通遼絕緣油含氣量測定儀液體介質體積電阻率測定儀以DL421-91《絕緣油體積電阻率測定法》的電力行業標準為依據，根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器，具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點，其性能遠高于通常的電壓電流法。本儀器采用MCS-51系列單片機作為系統控制核心，彩色液晶顯示，中文人機對話，向?qū)讲僮鳎瑴y(cè)定過程全部自動化(自動換杯，自動變擋)，并且滾動儲存200個試驗數據；并結合現代新的工藝方法研制而成。整個儀器設計先進、結構合理、操作簡單、可靠，是當代國內外同類產品技術水平、性能指標為完善的電阻率測試儀，特別實用于電力部門油質監督的應用，測試結果符合標準DL421-91《絕緣油體積電阻率測定法》的規定。二、技術指標㈠、使用條件１、環境溫度：0～40℃２、相對濕度：≤85％３、供電電壓：AC 220V±10 ％ 50Hz±1㈡、測量指標1、測試電壓：DC 500V2、測試范圍：0.5×108～101.0×1016Ω·cm3、重 復 性：＞1012Ω·cm，≯25％＜1012Ω·cm，≯15％4、加熱功率：300W 制冷功率：100W5、控溫范圍：熱浴：室溫～120℃； 冷浴：20℃6、控溫精度：±0.3℃7、測量誤差：≤±10％㈢、其它指標浴套配置：熱浴：（合金鋁，可測試三個杯）1個冷浴：（合金鋁，可測試一個杯）1個重 量：12Kg外形尺寸：380×310×290mm測 樣 數：3個（測試電極杯） 三、使用說明㈠．面板結構示意圖液體介質體積電阻率測定儀面板共６個按鍵，在不同狀態下各鍵功能也不一樣；本儀器采用點陣式彩色液晶顯示器，可同時顯示漢字?jǐn)?shù)字和圖形，設有四種功能供操作者使用(可根據提示進行操作)。㈡．操作程序1.將儀器水平放置。2.接好電源線，并將電源插頭插在有地線的三線插座上或者儀器外殼可靠接地。

通遼絕緣油含氣量測定儀主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。可用于檢查三相變壓器單相的缺陷 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7．儀器自帶打印機，可打印顯示數據。

通遼絕緣油含氣量測定儀儀清洗油路將試樣小心倒?jié)M注油口，打開排油閥，注意保持注油口內始終有樣品存在不能排凈（一般兩至三次可清洗干凈），然后關閉排油閥。5、注入試樣將試樣倒?jié)M注油口，打開排油閥，并觀察注油口刻度線，當油面和刻度線對齊時，關閉排油閥。6、接通冷卻水。7、樣品測試按“確認”鍵，“狀態”改為“降溫”，儀器開始制冷。距預置溫度20℃左右時，儀器狀態自動轉換為“測試”。試樣凝點溫度出現后，打印機自動打印測試結果，顯示器顯示凝點溫度值，保持2分鐘左右，然后溫度開始向室溫恢復。當溫度恢復到室溫時，按“確認”鍵可做試樣的重復測試。四、測試試樣傾點值1、選擇測試樣品2、清洗油路將試樣小心倒?jié)M注油口，打開排油閥，注意保持注油口內始終有樣品存在不能排凈（一般兩至三次可清洗干凈），然后關閉排油閥。3、注入試樣將試樣倒?jié)M注油口，打開排油閥，并觀察注油口刻度線，當油面和刻度線對齊時，關閉排油閥。4、接通冷卻水。5、預置試樣溫度溫度預置約試樣傾點值低10℃。6、選擇“樣品測試”菜單，按“確認”鍵，進入樣品測試狀態，“狀態”為“準備”，按“確認”鍵，“狀態”為“降溫”，儀器自動測試。當傾點值測試完畢，顯示器顯示傾點值，并打印測試結果，停留幾分鐘，溫度向室溫恢復，當恢復到0℃以上時，按“確認”鍵可做試樣的重復測試。第六章 注意事項一、冷卻水的壓力要穩定，否則影響試樣重復性。二、做樣時要打開樣品蓋，否則會影響準確度。三、做完一次試樣分析，應該使溫度恢復到室溫方可做第二次試樣分析。四、更換試樣，測試另一樣品時，必須用該待測油樣清洗輸油管道。五、如果遇到測試誤差較大的情況時，首先應考慮輸油管道的清洗問題，請重新清洗后再進行測試。然后再考慮樣品是否被污染，是否吸水受潮。六、測試完畢應將注油口蓋擰上，防止污物落入口內。

通遼絕緣油含氣量測定儀觸摸式干井爐產品綜述本產品易于攜帶，使用方便，易于快速可靠的溫度效準，廣泛應用于機械、化工、食品、藥品等行業。國內現有現場用干體式校驗爐普遍存在升溫慢、恒溫慢的問題，導致使用者每次校準均需要很長時間。我司一代干井爐采用了國際上進的加溫原理設計，具備升溫快、恒溫快、降溫快的特點，大大提高了現有的校準效率。通過可靠的高精度溫控電路和高精度傳感器確保了精度高于高于國內其他廠家的水平，技術達到了國際標準；全球首創的觸摸式操作、使用簡單快捷。主要特色?體積小，重量輕，攜帶方便；?類型多樣的插入管，可滿足不同尺寸、數量傳感器的測試及校準。 且可根據用戶的特殊需求定制；?水平溫場、垂直溫場好；?被檢插入深度同行業領先；?5寸TFT彩色液晶顯示屏，分辨率800×480，全觸摸式操作，使用直觀醒目；?中英文界面；?帶上位管理軟件，可以方便讀取檢定數據；?快速降溫，設置方便，控溫穩定性好；?均熱塊可更換；?帶負載短路、負載斷路、傳感器保護等保護功能。產品技術指標負溫型中溫型高溫型溫度范圍①-20℃~熱塊直徑②A型36mm，B型32mm32mm39mm溫場穩定性≤±0.02℃≤±0.05℃≤±0.2℃水平溫場≤±0.05℃≤±0.05℃≤±0.25℃垂直溫場從均熱塊孔底起30mm內偏差不大于1℃從均熱塊孔底起10mm內偏差不大于1℃溫度單位℃或℉溫控精度0.1％或0.2％顯示分辨率0.01℃功率負溫型：300W，中溫型：1200W，高溫型：3000W重量（凈重）負溫型：13kg，中溫型：11kg，高溫型：11kg重量(含包裝)負溫型：23kg，

通遼絕緣油含氣量測定儀儀器上蓋板（圖3）1、打印機 圖3第五章 使用方法一、儀器安裝1、小心從包裝箱內取出儀器，擺放在穩固的工作臺上。2、拆開連接冷卻水進口與出口的軟管，擰下管夾，然后用長軟管分別接好冷卻水進口和冷卻水出口，并擰緊管夾（防止漏水）。進水管另一端接到水龍頭上固定好，出水管另一端接到下水道里。管路接好后要通水檢查是否漏水。3、用一段軟管連接排油口，另一端放入油桶內。4、將交流電源線連接交流電源插座（注意：插座應有接地線）。二、儀器功能1、接通電源開關，顯示：自動凝點傾點測定儀2、按任意鍵顯示：按“△”、“▽”、“確認”鍵選擇內容①方法選擇按“確認”鍵顯示：按“△”或“▽”選擇，按“確認”鍵進入子菜單。a. 選定“項目選擇”按“確認”顯示：按“△”或“▽”鍵選擇測試項目，按“確認”加以確定并返回。b. 選定“樣品選擇”，按“確認”鍵顯示：按“△”或“▽”，“確認”鍵選擇待測試樣品。②溫度預置按“△”或“▽”鍵改變溫度值，按“確認”鍵。③時間設置按“△”或“▽”鍵，按“確認”鍵顯示：按“△”或“▽”鍵，按“確認”鍵修改日期、時間。④樣品測試按“△”或“▽”鍵選擇此項，按“確認”鍵儀器將會進入樣品測試菜單，顯示：⑤歷史數據選擇此項，按“確認”鍵，進入“歷史數據”子菜單，然后選擇“顯示數據”， 按“確認鍵”， 通過按“△”或“▽” 鍵可查看儲存的歷史數據。⑥打印選擇按“△”或“▽”鍵選擇此項，按“確認”顯示：按“△”或“▽”鍵，選擇打印設置——打印或不打印測試數據，按“確認”鍵加以確認并返回。三、測試試樣凝點值1、選擇測試樣品。2、預置試樣凝點溫度。3、選擇“樣品測試”菜單，按“確認”鍵進入樣品測試狀態。

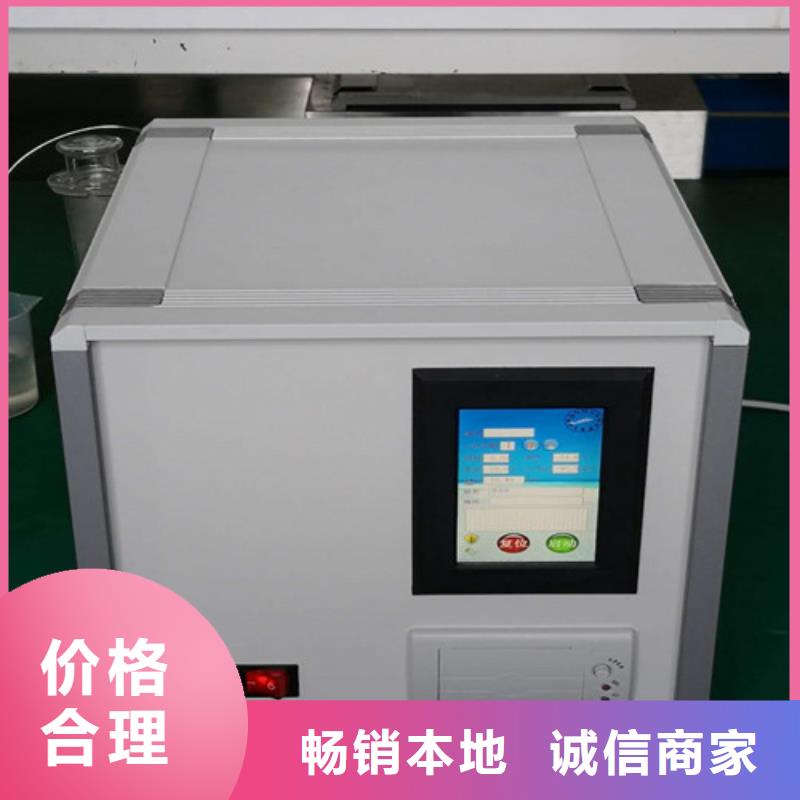

通遼絕緣油含氣量測定儀在預備狀態下如果1分鐘之內沒有操作儀器。儀器會自動關閉電磁閥電源進入狀態，可防止電磁閥因長時間通電而帶來的損壞。五、儀器的簡單操作1、開機：打開儀器電源，顯示屏顯示開機自檢，自檢通過，進入主畫面。主畫面主畫面操作按鈕功能說明：1.程序欄顯示當前工作工作的程序。2.工作次數可以根據您實際工作需要增加或減少。3.時間欄顯示已經工作的時間。4.差壓欄顯示工作時的差壓。5.室溫欄顯示當時的溫度。6.大氣壓欄顯示當前的大氣壓。7.狀態欄顯示當前工作的步驟。8.操作欄顯示當前的9.復位按鈕停止當前工作。10.啟動按鈕啟動工作。11.時鐘按鈕查看歷史記錄。12.感嘆號按鈕進入?yún)?shù)設定。2參數的設定在主畫面按感嘆號按鈕進入?yún)?shù)設定畫面參數設定畫面1.按清洗時間設定清洗需要的時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值120秒。2.按分析時間設定分析需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值60秒。3.按排油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值18秒。4.按濾油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值180秒。5.按油樣體積設定油樣體積，小鍵盤數字鍵輸入油樣體積，單位mL，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值50mL。6.按大氣壓倍數設定大氣壓倍數，小鍵盤輸入數字，按小鍵盤確認鍵確認輸入，取消鍵取消。7.按English按鈕，操作界面進入英文操作界面。

通遼絕緣油含氣量測定儀石油產品密度測定儀，您在使用儀器前，請認真閱讀使用說明書。一．概述TH-2000型石油密度自動測定儀，符合GB/T 1884-2000方法要求。儀器采用了高性能微處理器，彩色觸摸液晶顯示器及PID自整定控制技術，使儀器具有溫控精度高，性能可靠、操作方面等優點是石油、電力、化工等行業替代進口產品的專用儀器。二．技術參數1、顯 示 器：彩色觸摸顯示器2、控溫范圍：0-100℃3、控制精度：±0.05 ℃4、加熱功率：1500W5、加冷卻介質：水或乙醇6、冷浴孔數：2孔7、電 源：AC220V±10％8、頻 率：50Hz±2.5Hz三．工作原理該儀器按照GB/T 1884-2000方法要求，由CPU控制加熱器、制冷器對水浴進行控溫，藍色LCD顯示器顯示狀態、溫度、設定值，當水浴溫度達到設定值時，將試樣倒入溫度大致相同的密度計量筒中，將合適的密度計放入已調好溫度的試樣中，讓它靜止。當溫度達到平衡后，讀取密度計刻度讀數和試樣溫度，用石油計量表把觀察到的密度計讀數換算成標準密度。 四．使用方法把交流電源接入電源插座，打開電源開關顯示器顯示石油產品密度測定儀靜止5秒鐘，自動進入工作界面：按相關的菜單，可以設置相應的參數。

通遼絕緣油含氣量測定儀彩色液晶觸摸屏 、樣品盤 2、樣品杯 6、機腳：調整儀器水準3、環架桿 7、電源插座 4、鉑環：測量試樣用 圖1五、安裝與水平調整把主機放在無風流動的穩定平臺上，按圖2所示，擰下儀器后側兩個固定螺釘，取下上頂板，按圖3所示的位置安裝好控制磁鐵、環架桿、鉑環(鉑環先與環架桿插裝完畢，置酒精燈外焰部灼燒潔凈后，方可安裝。注意：手不可觸及灼燒潔凈的鉑環)。調整三個機腳使樣品盤上水準泡處于中心，將上頂板放回原處，并用螺釘固定好。圖2圖3第六章、儀器操作接通電源后，打開電源開關。儀器進入如下開機界面。按任意鍵或5秒后自動轉換到主菜單頁面。樣品測試：進入樣品測試界面，進行樣品測試試驗。純水標定：進入純水標定界面，進行純水校準試驗。參數設置：進入?yún)?shù)設置界面，進行相關參數的設置。歷史紀錄：進入歷史紀錄界面，查看歷史數據。砝碼標定：進入砝碼標定界面。進行儀器的校準和標定。時間設置：進入時間設置界面，可以對系統時間進行修改。1.0點擊‘砝碼標定’，進入砝碼標定界面：1.1掛上鉑金環和電感磁鐵后，儀器“砝碼重量”正常顯示0.050g以內，如果數值偏大或低于0g，請檢查扭力絲和電感磁鐵位置（是否在電感中心）。圖41.2點擊“清零”按鈕，按照?qǐng)D4，將配套的1.0g勾形砝碼掛到鉑環上。砝碼重量應顯示1.000g±0.010g，如果砝碼重量不對，請按“砝碼標定”按鈕進行重新標定

通遼絕緣油含氣量測定儀按排油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值45秒。4.按濾油時間設定排油需要時間，小鍵盤數字鍵輸入時間，單位秒，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值180秒。5.按油樣體積設定油樣體積，小鍵盤數字鍵輸入油樣體積，單位mL，按小鍵盤確認鍵確認輸入，取消鍵取消。原始值25mL。6.按大氣壓倍數設定大氣壓倍數，小鍵盤輸入數字，按小鍵盤確認鍵確認輸入，取消鍵取消。7.按English按鈕，操作界面進入英文操作界面。8.按標定鍵執行標定程序。9.按校驗鍵執行校驗程序。10.按排油鍵執行排油程序。11.按?鍵保存設置輸入。12.按↖返回主畫面。13.按檢漏按鈕執行檢漏程序。1）、標定：按標定按鈕進入標定程序，儀器會自動定量進油25ml，并在濾油后提示您用1ml針筒分別往脫氣罐中注入空氣0.15、0.35、0.5、0.5、0.5、0.5ml用來求油中含氣量10％之內的校正曲線，做油樣時會根據此曲線來計算出油中的含氣量。注意儀器出廠前已經詳細標定，在使用過程中一般不需要標定，如果確實需要重新標定，您必須要選擇密封性很好的針筒，并把針芯一端浸一些變壓器油后再插入針管內，以針芯和針管的配合處充滿油為，這樣油可以更好地幫助針筒起到密封作用，也可以涂些硅脂等幫助密封。

通遼絕緣油含氣量測定儀 為了更好更地變壓器發生故障，電力行業對各等級變壓器的運行提出了更高的要求，其中對變壓器的含氣量的測試要求也相應提高了。 該絕緣油含氣量測定儀是依據DL423—91電力行業標準和相關標準要求，在TH-JHC型測試儀的基礎上，總結實際使用中遇到的一些問題，采用了進口高精度傳感器和的傳感器技術開發而成的新一代測定儀，其實用性更強，性能更加穩定可靠，操作十分方便，比較適合超高壓充油設備中含氣量的測定，是您實驗室較為理想的試驗設備，它將使您的工作倍感輕松！其主要特點如下：1、全金屬結構，避免了玻璃器皿式測試儀的易碎，密封性不好等問題。2、應用高精密度高穩定性的進口差壓傳感器，使測試數據更，重復性更好。3、測試電路包含有測量大氣壓和環境溫度的傳感器。無論您在何時何地，都可以自動測量你所處地環境溫度和大氣壓，自動換算成標準大氣壓下0度時的含氣量，并直接在液晶屏上顯示，使您的工作更加輕松。4、獨特的注氣體反標測試程序，可以讓您方便地檢測儀器標定或測量是否正確。5、油樣測試時間短，全部測試時間只需要七分鐘左右。6、儀器在測試的過程中，真空泵的運行由儀器根據狀態自行控制，大大降低了噪音，延長了真空泵的使用壽命。7、儀器可以自動儲存所做的幾十條測試數據，并同時儲存測試時間，溫度，大氣壓等，以便您方便地查取數據。

通遼絕緣油含氣量測定儀按DL421-91標準規定的方法準備試樣，并將試樣倒入電極杯，將電極杯放在儀器測試室內的熱浴孔中。 4.打開電源開關，儀器如下顯示：顯示：下面分別說明如下：⑴、“儀器檢查請按“””狀態系檢查儀器各項功能是否正常；按下該鍵屏幕顯示：按此定義操作，可以檢查儀器各項功能是否正常；可設置空杯電容值。⑵、“售后服務請按“””狀態系本公司產品售后服務內容和承諾；按下該鍵屏幕顯示：⑶、“測量檔案請按“””狀態系本儀器將所測得的數據記錄存檔，以被查閱:按下該鍵屏幕顯示：⑷、“測電阻率請按“””狀態系本儀器進行測量電阻率；按下該鍵屏幕顯示：選擇所測樣品的類別：點擊：“”鍵，則該項目被選中。點擊：“下一步”鍵，則屏幕對應顯示如下界面：絕緣油體積電阻率測定界面抗燃油體積電阻率測定界面自定義體積電阻率測定界面在此測定界面下，進行體積電阻率測定。1：?jiǎn)?dòng)控溫：點擊“啟動控溫”字面即可。2：樣品編號：點擊“樣品編號”字面即可。進入試樣編號置入界面。3：電阻率測量：當儀器浴溫達到恒溫狀態時，根據標準要求，須攪拌試樣恒溫30分鐘后，可進行啟動電阻率測量。即點擊“啟動測量”字面即可。儀器進入自動測量狀態。60秒后測定完成，同時顯示打印和存儲測量數據。4：溫度校正：點擊“溫度校正”字面即可。儀器進入“溫度校正”界面狀態；屏幕顯示如下：
