通遼三相電能表校驗裝置多功能電能表現場校驗儀是我公司開發、研制的集電參量測量、電能表校驗、接線判斷為一體的高精度測試儀器。該儀器配以高精度、高線性度的電壓互感器和電流互感器，使儀器對各種參量的測量精度很高，同時配有鉗形電流互感器，使得現場接線簡便，無需斷開電流回路即可直接接入。該儀器采用大屏幕彩色液晶作為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。本機操作時中可以打開后部的支架放在桌面使用，亦可手持操作使用。為方便手持操作，本機可增加固定手持操作的緊固帶。手持操作時可以將手固定在儀器的左側，保證了手持操作的方便靈活。一

通遼三相直流指示儀表檢定臺好的選擇
<通遼>天正華意電氣設備有限公司

通遼三相電能表校驗裝置 諧波設定方法是：（1）先按“諧波值”鍵，顯示窗口Ua、Ub、Uc、Ia、Ib、Ic均顯示一個數字2，2代表個相所含波形數，電源中已經預置一種諧波輸出方式，即每相均含有基波和三次諧波兩種波形，三次諧波相對基波幅度為10％，相位為零。（2）再按“諧波值”鍵，顯示器表達兩個意思，一是本次諧波參數共3項由P、S、Φ顯示，可輸入?yún)?shù)的項，其代碼在閃動。二是指定輸出本次諧波的相序，顯示于6個窗口的相序符號，表示該相內含有本次諧波，按下相應的起停鍵（Ua…Ic等）可使該相退出或參加.（3）諧波有三個參數是:諧波次數（n）諧波幅度（A）諧波相位(P)定義是:n:兩位數值1-21次任選.A:三位數表示以基波幅度為本次諧波相對基波的百分值0-按整數設定。P:三位數表示諧波的相位0-360°按整數設定.輸完一個諧波參數后再輸下一個參數，可按依次“諧波”鍵下一個代碼會閃動表示可以輸入。(4)某次諧波設定完后，要確認，確認的方法是先按“↑”鍵再按”0”鍵.(5)當某一相輸出含有多個諧波成分，可以多次輸入并每次都確認一下.(6)從”諧值”狀態退出可按任一個功能鍵.使用諧波輸出要

<通遼>天正華意電氣設備有限公司
通遼三相直流指示儀表檢定臺好的選擇

通遼三相電能表校驗裝置液晶界面液晶顯示界面主要有十三屏，包括主菜單、十二個功能界面，顯示內容豐富。(1)開機界面圖四、主菜單當開機后顯示圖四所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖五、參數設置屏如圖五所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、輸入方式、電流輸入、設置日期、設置時間、電表編號、485_規約、485_速率。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；當進行低壓計量表計直接從CT一次側取樣進行電表校驗時，用來輸入計量表計所接的電流互感器比值，才能完成正常的校驗；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。電表常數 — 指被測表的標準電能脈沖常數，輸入范圍為0~100000；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。設定圈數 — 指校驗周期，即幾圈（或幾個脈沖）計算一次誤差；先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。

<通遼>天正華意電氣設備有限公司 通遼三相直流指示儀表檢定臺好的選擇

通遼三相電能表校驗裝置時間校驗技術指標1、頻率測量范圍：0.1HZ～5MHz2、頻率測量準確度：±0.2PPM3、日誤差準確度：±20ms4、GPS內部對時準確度：10-6秒5、內部晶振穩定度：≤5＊10-8/秒四、裝置特點1、校表類型：各種單相／三相有功電能表和無功電能表（包括跨相90°無功、移相60°無功），各種多功能電能表（全電子式、機電式）；2、校表數量：3塊（按用戶要求可增加）3、控制方式： a、本機鍵盤操作：能夠完成電能計量單元的校驗和檢定； b、PC計算機操作：運用中文WINDOWS操作系統，所有功能的檢定和試驗，數據的管理功能和測試報告檢定的打印功能。4、試驗功能：a、基本誤差b、常數試驗c、潛動試驗d、起動試驗e、逆相序影響試驗f、諧波影響試驗g、計度器總電能示值誤差h、組合誤差i、日計時誤差j、需量指示誤差5、數據庫管理：查詢、統計、 打印、聯網6、按被校表類型不同 ，自動轉換標準表接線。五、裝置工作原理1、工作原理a、信號源及控制部分信號源采用了先進的數字調頻、調幅、調相的數字合成正弦波技術，由CPU按要求將正弦波基波或迭加的諧波值（如需輸出諧波）進行數字離散后存放于RAM中，頻率基準發生器通過計數器將存放于RAM中正弦波數字量輸入至6路D／A轉換器，分別得到6路互相間具有一定相位關系的數字合成正弦波，作為三相電壓和三相電流的信號輸入至功率放大器。信號源的幅值調節采用16位D／A轉換器，使調節細度達到（0.01％滿度）。

<通遼>天正華意電氣設備有限公司 通遼三相直流指示儀表檢定臺好的選擇

通遼三相電能表校驗裝置裝置的機械結構在開始使用裝置進行校驗電能表的工作之前，您首先應當熟悉裝置的機械結構。本裝置可能采用一體式或分體式結構。分體式結構裝置的掛表架與裝置電源控制柜在結構上是分離的，電源控制柜采用立式標準機柜，它與掛表架之間只有電氣連接，脫掉連接器，兩者可分離。一體式結構裝置的電源部分就放在掛表架的下面，在結構上是機械連接在一起的。裝置面板或掛表架上的功能按鍵，均采用帶燈的按鈕開關，按下后燈會亮。如果您不小心按下了某鍵，只要再按一次釋放該鍵就可以了。掛表架側面立柱上還裝有一個保護用“急停開關”，它是一個“動斷”式自鎖開關，緊急時按下可切斷裝置總電源，開機前該開關應處于釋放位置。掛表架側面立柱上還裝有一組電流測試輸出端子和電壓測試輸出端子，側面立柱上還有裝置內工作標準表的電能高、低頻脈沖輸出端子，用于裝置周期檢定時連接檢驗標準表，正常校表時這組電流測試輸出端子應當用配備的專用短接片短接起來。電流輸出端子可以短接而不會出現任何問題，裝置的負反饋限流電路將保證輸出電流始終與設置的電流檔位一致。在裝置另一邊立柱上，裝有電源開關、功放開關、電源過載指示燈、自動壓表按鈕，以及電流雙回路工作指示燈。● 裝置電源的連接校驗裝置使用三相交流 220V /380V 50HZ電源供電，用戶的供電電源插座應使用符合國標的三相四芯插座，插座本身的允許額定電流值應足夠大，如果用戶的供電回路裝有自動斷路器一類保護裝置，那么該自動斷路器的容量也應足夠大。通常，24表以下的裝置，自動斷路器每相的額定電流值應不小于16~25A；30表位以上的裝置，自動斷路器的額定電流值應更大一些。裝置的電源接線端子一般位于裝置電源機柜后邊的下部。安裝時，先將電源線穿入進線孔，擰下電源進線端子的壓線螺釘，按端子上的相線、零線標志接上電源線并擰緊螺釘。應仔細檢查，裝置的接地端子應按規定可靠接地，不要錯接電源線。檢查接線無誤后，將電源線插頭插入供電插座。

<通遼>天正華意電氣設備有限公司

通遼三相電能表校驗裝置 電流量程自動轉換功能本功能是為用戶校表時使用方便而設置。在使用電流量程自動轉換功能后，可認為裝置電流輸出量程在0-100A之間任意選擇，一旦用戶選擇一個被校表額定電流后，輸出電流指示均以該額定電流為100％時行顯示換算，并且裝置自動切換不同負荷點的電流量程。使用本功能的方法是： （1）開機后在5A量程下（或鍵盤上標志的九個電流量程中任一個量程）調節電流電位器使輸出指示為100％。按“校值”鍵在被校表電流額定值“A”參數下設定被校表電流值。還可以同時設其它參數。按電能鍵，退出“校值”狀態開始檢驗，這步是用戶要使用電流量程自動轉換功能的確認步驟，如果退出“校值”狀態不按上述鍵，則表示用戶設定了額定電流，但不使用電流量程自動轉換功能。裝置在收到確認額定電流后進入電流量程自動轉換狀態，此時鍵盤上九個電流量程燈全亮，表示電流自動轉換。使用電流量程自動轉換功能時只要按下相應電流負荷實驗點鍵（或按自動鍵）不要再動電位器。電流顯示以所設額定電流為100％，實際輸出換算成百分比便顯示。比如額定值為3A，輸出6A顯示200％，輸出0.15A顯示5％。（6）退出電流量程自動輪換狀態只要按一下九個電流量程中任一個鍵，即選定該量程輸出，其余電流量程燈滅，表示從自動輪換狀態中退出。5、相位頻率選擇功能 改變相位頻率的基本方法一是通過按“鍵和“f/φ”鍵微調輸出；具體步驟是”鍵使其鍵燈亮；②再按鍵即可改變相位輸出量的連續遞增或遞減，若改變f輸出，其步驟是：重復按鍵，使其鍵燈滅；②再按“鍵，即可改變頻率輸出值，改變量為0若持續按下該時間超過1秒，就可完成頻率輸出連續遞增或遞減。二是通過直接設定相位（頻率）值的方法改變。直接設定的步驟是：①按下“f/φ與設定”鍵，顯示窗口需改變的量在閃動，表示準備接受資料；按數字鍵輸入數字的大小代表你想改變的輸出終位；③按一下“↑”鍵再按一下”鍵，符號閃動停止，電源按所設數據改變輸出。當電源輸出時，調節的相位不顯示出來。內部相位已改變，當啟動輸出時，相位即按所調節顯示。為方便使用相位還設有6個實驗點，在有功校驗COSф＝1時，1L時和1C無區別，在SINф時，1L＝90°，1C＝270°，電源的相位還可以選擇負相序輸出，這時要按“負序”鍵，鍵燈亮表示負相序，再按此鍵燈滅，退出同步，恢復原有狀態。

<通遼>天正華意電氣設備有限公司 通遼三相直流指示儀表檢定臺好的選擇

通遼三相電能表校驗裝置 功能特點1儀器是集電能表校驗、電參量測試和檢測電網中發生波形畸變、電壓波動等電能質量問題為一體的高精度測試儀器。2、不停電、不改變計量回路、不打開計量設備情況下，在線實負荷檢測計量設備的綜合誤差。3、測量電壓，電流，有功功率，無功功率，相角，功率因數，頻率等多種電參量，從而計算出測試設備回路的測量誤差。4、可顯示被測電壓和電流的矢量圖，用戶可以通過分析矢量圖得出計量設備接線的正確與否。5、電流回路使用鉗形互感器進行測量，操作人員無須斷開電流回路，就可以方便、的進行測量。6、可校驗電壓表、電流表、功率表、相位表等指示儀表以及單相的1A、5A的各種有功和無功電能表。7、可采用光電、手動、脈沖等方式進行電能表校驗。8、測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動、電網諧波。9、可顯示單相電壓、電流波形。10、負荷波動監視：測量分析各種用電設備在不同運行狀態下對公用電網電能質量造成的波動。記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數。11、 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價12、可選配條碼掃描器，對電表的條碼進行自動錄入。13、電能表的485通訊接口進行檢測，并能完成現場校驗多功能（智能）電能表的工作需求，可根據電表中已設置的需量周期和滑差的時間對需量進行誤差校驗。14、具備萬年歷、時鐘功能，實時顯示日期及時間。可在現場校驗的同時保存測試數據和結果，并通過串口上傳至計算機，通過后臺管理軟件（選配件）實現數據微機化管理。15、采用大屏幕進口彩色液晶作為顯示器，中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好16、體積小、重量輕，便于攜帶，既可用于現場測量使用，也可用做實驗室的標準計量設備。

<通遼>天正華意電氣設備有限公司 通遼三相直流指示儀表檢定臺好的選擇

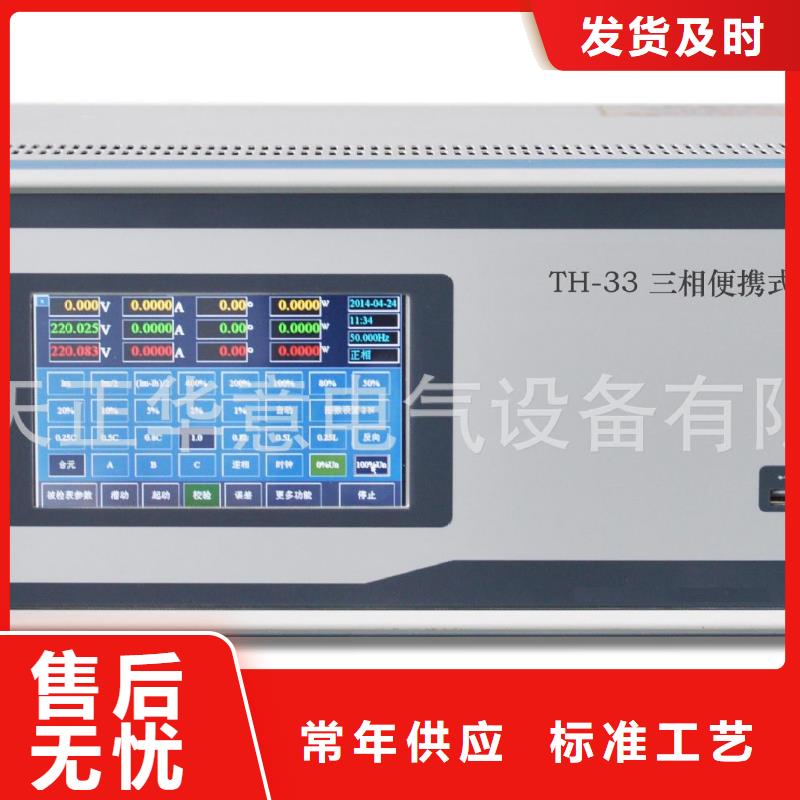

通遼三相電能表校驗裝置主要特點和功能3.1 裝置特點◆ 采用表源一體結構，內置0.05級三相寬量程多功能數字標準表，可通過軟件讀取標準表各電參數。◆ 采用DDS技術，36000點波形合成技術，大規模CPLD和32位嵌入式系統，信號源輸出穩定性高、調節細度小、失真度小等特點。◆ 采用RAM系統的7英寸彩色觸摸液晶屏，具有顯示信息多，能顯示三相電壓、電流、有功功率、無功功率、視在功率；還能顯示電量矢量圖、波形分析圖等功能。◆ 采用小型PWM數字功放，具有超過90％以上的效率，300KHz的載波頻率，具有失真度小、發熱量小，效率高等優點。◆ 具有完善的保護功能，具有電壓短路報警，電流開路和過載報警。◆ 內置高穩定度恒溫晶振，輸出500KHz高精度脈沖，可測試電能表時鐘，配合校表管理軟件，可測試日計時誤差、時段投切誤差等。（選配功能）◆ 配置485通訊接口，可測試多功能電表的各種通訊試驗。（選配功能）◆ 可不帶電腦，根據內置規程自動校驗電能表，并可保存超過10000只表的數據。◆ 配置一個USB接口，可通過U盤，自動升級程序；也可導出保存的數據；外接鼠標，可直接操作裝置。
