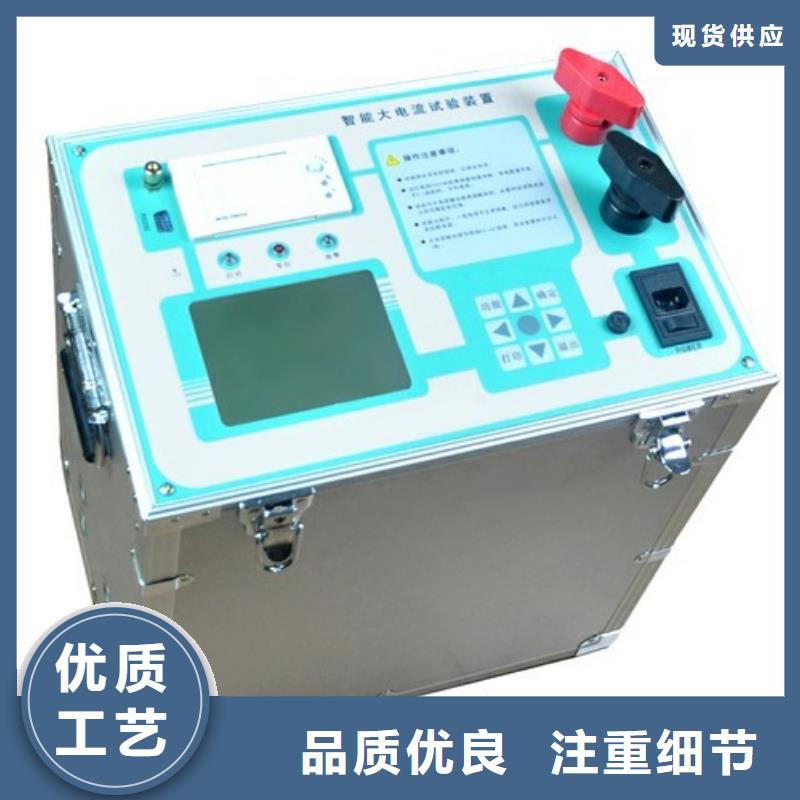

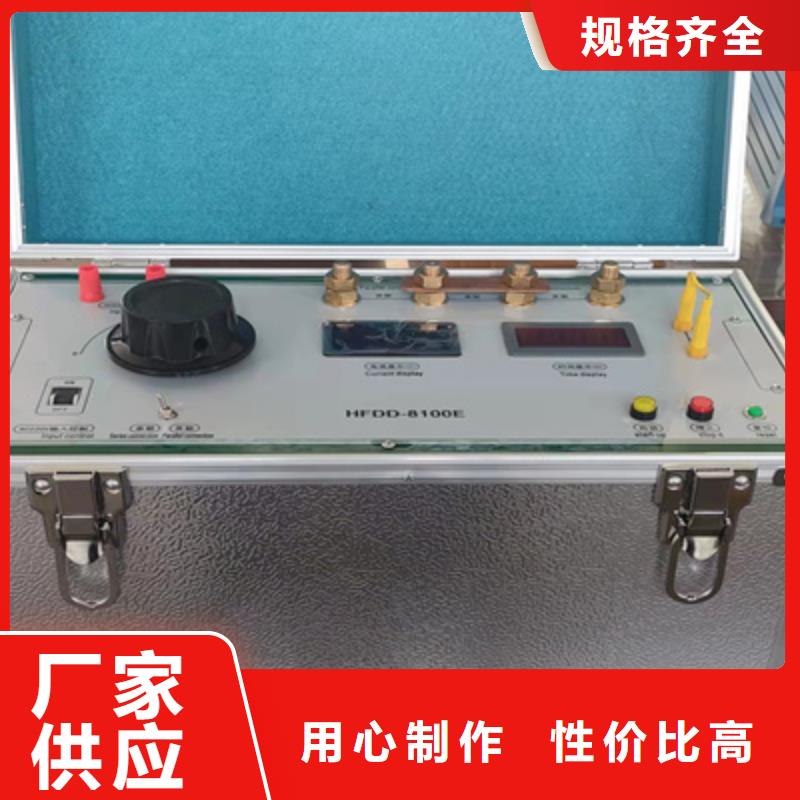

通遼大電流發生器智能型大電流試驗臺一、用途 TH-系列智能三相大電流發生器廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH系列智能三相大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH系列智能三相大電流發生器采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。 三、技術要求 1.運行條件 1.1 周圍空氣溫度 溫度：不高于40℃ 溫度：不低于-10℃ 1.2 海拔高度：1000m以下 1.3 空氣濕度：＋40℃時不超過50％ 1.4 電源電壓：三相四線 AC 380V±10％，50Hz±1Hz 1.5 供電容量：≥150KVA 2.設計、生產執行標準、參考文獻 2.1 JB/T9641—1999 《試驗變壓器》 2.2 GB/T10228—1997 《干式電力變壓器技術參數和要求》 2.3 GB 50054-95 《低壓配電設計規范》2.4 GB 50055-93 《通用用電設備配電設計規范》 2.5 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 2.6 GB 6738-86 《電測量指示和記錄儀表及其附件的要求》二、系統基本組成及參數 1.低壓電源分配柜 〖產品外形圖〗 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》 1.2 容 量：150KVA 1.3 電 壓：三相四線380V 1.4 電 流：100A 1.5 內置150A/380V手動式智能型斷路器1臺、200/5A、0.5級電流互感器一支、數顯智能電流表各一塊（0.5級） 、過流保護繼電器一塊、數顯智能電壓表一塊（0.5級）及相對應的指示燈等。 1.6 數 量：1臺 1.7 體 積：1200×9201330mm3 1.8 重 量：約120Kg2.大電流發生器
通遼定做工頻耐壓試驗裝置的公司
通遼大電流發生器 自動測試界面輸出電流：即當前電流輸出值。電流時間：本次測試電流的累計輸出時間。右上角的時間為當前系統時間。開始時間：即本次測試的開始日期及時間。測試時間：本次測試的總共耗時時間，包括電流輸出累計時間和暫停累計時間。測試次數：及電流輸出的次數。按下開始后電流次數加1，暫停取消后電流次數加1 。暫停時間：及本次暫定的時間，再次暫停后時間重新計時。溫度1-溫度6：外部溫度傳感器所測溫度。如果顯示800.0 說明溫度傳感器故障，或是沒有安裝。此時系統將主動屏蔽該路溫度檢測。開始按鈕：系統啟動自動測試。暫停按鈕：系統提前結束當前電流輸出進入暫停狀態，此時仍然進行自動測試流程。返回按鈕：返回系統菜單，在測試狀態，返回按鈕無效。4.手動測試界面手動測試界面和自動測試界面類似。只是比自動測試界面增加了保持按鈕。自動測試時，可以通過下控制機箱上的啟動按鈕或是停止按鈕來實現開始和終止測試。與觸屏界面的開始按鈕功能相同。電流條件需要通過機箱上的，電流加和電流減按鈕來操作。暫停按鈕：當按下暫停按鈕后，系統中斷電流輸出。并開始計時，彈起暫停按鈕，系統恢復電流輸出。保持按鈕：當按下保持按鈕，系統自動將當前電流設置位標準電流，同時保持不變。如果輸出電流大于或是小于保持電流，系統將自動調整會保持電流。保持按鈕按下后電流加和電流減按鈕將無效。5.查看數據界面通過“手動試驗數據”或是“自動試驗數據”可以進行手動或自動試驗數據顯示的切換。通過“前”或“后”按鈕可以選擇查看時間。通過轉存到U盤按鈕組，可以選擇某個時間段的數據存儲到U盤上面。注：在存儲以前，請先將U盤插到機器上，按下按鈕后等待30秒左右即可拔出U盤
通遼大電流發生器 功率的估算電源變壓器傳輸功率的大小，取決于鐵芯的材料和橫截面積。所謂橫截面積，不論是E形殼式結構，或是E形芯式結構（包括C形結構），均是指繞組所包裹的那段芯柱的橫斷面（矩形）面積。在測得鐵芯截面積S之后，即可按P＝S2/1．5估算出變壓器的功率P。式中S的單位是cm2。例如：測得某電源變壓器的鐵芯截面積S＝7cm2，估算其功率，得P＝S2/1．5＝72/1．5＝33W?剔除各種誤差外，實際標稱功率是30W。三、各繞組電壓的測量要使一個沒有標記的電源變壓器利用起來，找出初級的繞組，并區分次級繞組的輸出電壓是基本的任務。現以一實例說明判斷方法。例：已知一電源變壓器，共10個接線端子。試判斷各繞組電壓。步：分清繞組的組數，畫出電路圖。用萬用表R×1擋測量，凡相通的端子即為一個繞組。現測得：兩兩相通的有3組，三個相通的有1組，還有一個端子與其他任何端子都不通。照上述測量結果，畫出電路圖，并編號。從測量可知，該變壓器有4個繞組，其中標號⑤、⑥、⑦的是一帶抽頭的繞組，⑩號端子與任一繞組均不相通，是屏蔽層引出端子。第二步：確定初級繞組。對于降壓式電源變壓器，初級繞組的線徑較細，匝數也比次級繞組多。因此，像圖4這樣的降壓變壓器，其電阻的是初級繞組。第三步：確定所有次級繞組的電壓。在初級繞組上通過調壓器接入交流電，緩緩升壓直至220V。依次測量各繞組的空載電壓，標注在各輸出端。如果變壓器在空載狀態下較長時間不發熱，說明變壓器性能基本完好，也進一步驗證了判定的初級繞組是正確的。四、各次級繞組電流的確定變壓器次級繞組輸出電流取決于該繞組漆包線的直徑D。漆包線的直徑可從引線端子處直接測得。測出直徑后，依據公式I＝2D2，可求出該繞組的輸出電流。式中D的單位是mm。損耗
<通遼>天正華意電氣設備有限公司
通遼大電流發生器.自動升流試驗自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面如圖9:圖9 自動升流試驗界面按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。（5）沖擊速斷試驗沖擊速斷試驗和升流試驗的試驗過程有些不同，本試驗不進行回零檢查，可以直接輸出電流，長耐流時間為999mS。步，關閉電源開關，直接短接輸出線。第二步，開啟電源開關，利用手動升流試驗升到所需的電流，然后關閉電源開關讓調壓器處于相應的位置。第三步，在輸出端接上被試品。第四步，開啟電源開關，進入“沖擊速斷試驗”界面，如圖10:圖10 沖擊速斷試驗界面按上方法可以設置耐流時間和電流上限，然后切換到“試驗”確定后進行試驗，此時不會進行回零檢查直接輸出所需電流。（6）功能選擇按鍵盤上的“功能”就進入功能界面如圖11:圖11 功能界面進入功能界面后，可以選擇“接地保護檢查參數”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。接地保護檢查參數：設置是否要接地保護檢查。系統日歷時鐘調整：設置時鐘的時間，為打印報表提供時間依據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。（7）打印按鍵盤“打印”按鍵可以打印試驗果，在此不贅述。
通遼定做工頻耐壓試驗裝置的公司
通遼大電流發生器.自動升流試驗自動升流試驗和手動升流試驗的試驗過程類似，首先也進行接地檢查和回零檢查，確認后進入如下界面如圖9:圖9 自動升流試驗界面按上方法切換到“開始”確定后進行試驗，與手動升流試驗不同之處就是升流過程將自動升到“目標電流”值，然后啟動進行計時。升流過程為逼近方式，首先快速升到接近目標電流值，然后再進行微調，保證輸出電流幾乎為目標電流值。（5）沖擊速斷試驗沖擊速斷試驗和升流試驗的試驗過程有些不同，本試驗不進行回零檢查，可以直接輸出電流，長耐流時間為999mS。步，關閉電源開關，直接短接輸出線。第二步，開啟電源開關，利用手動升流試驗升到所需的電流，然后關閉電源開關讓調壓器處于相應的位置。第三步，在輸出端接上被試品。第四步，開啟電源開關，進入“沖擊速斷試驗”界面，如圖10:圖10 沖擊速斷試驗界面按上方法可以設置耐流時間和電流上限，然后切換到“試驗”確定后進行試驗，此時不會進行回零檢查直接輸出所需電流。（6）功能選擇按鍵盤上的“功能”就進入功能界面如圖11:圖11 功能界面進入功能界面后，可以選擇“接地保護檢查參數”、“系統日歷時鐘調整”、“試驗操作注意事項”等界面。接地保護檢查參數：設置是否要接地保護檢查。系統日歷時鐘調整：設置時鐘的時間，為打印報表提供時間依據。試驗操作注意事項：為用戶提供一些操作規范和注意事項。（7）打印按鍵盤“打印”按鍵可以打印試驗果，在此不贅述。
<通遼>天正華意電氣設備有限公司
通遼大電流發生器二、1000A全自動交流電流發生器，采用PLC與威綸工控屏幕作為控制系統，實現的全自動大電流檢測設備。該發生器能夠實現一路1000A電流輸出，16路溫度采集。能夠將采集的溫度與電流使用曲線圖的方式進行顯示。并能將所采數據導出CSV文件，方便在電腦上進行分析處理。設備具有完善的保護措施，能夠實現長時間無人職守測試。、三、主要特點● 電流、溫度、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 全觸屏操作，操作直觀、快捷、易上手。● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗）； ● 試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態； ● 試驗時間可任意設定，0秒 ~ 48小時● 自動計時功能，自動控制時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；● 手動計時功能，手動控制時，計時器可手動啟動，當試驗時間到，設備自動回到零位； ● 手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；● 手動模式電流保持功能，當到達某個電流值時，按下保持按鍵，電腦自動將電流控制在當前值。● 帶停止/緊急按鈕，可手動復原；● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；● 數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理。● 出現過流等故障時，保護即時，準確，可靠； ● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象。
<通遼>天正華意電氣設備有限公司 通遼定做工頻耐壓試驗裝置的公司
通遼大電流發生器廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。本套多功能控制柜可完成全自動溫升專用三相大電流發生系統的各種相關控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計相應功能擴展的PLC控制柜、變頻柜等，滿足用戶要求，并搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸；工控機、以太網等實現的控制和監控。3.1.2控制系統組成部分：3.1.2.1 施耐德斷路器，接觸器主要一個或者幾個相應型號斷路器組成，實現整個柜體的電源控制，及相關組成部分的電源控制。3.1.2.2 西門子PLC根據工程需要選配S720 PLC，并配對使用相應適配型號的模塊，以實現系統要求的各項數據的采集及處理反饋等功能。本套多功能開關控制柜一般只選用西門子生產的PLC作為主控件。3.1.2.3工控機 研華工控機3.1.2.4臺灣明緯電源一般采用12V/24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據具體設備型號選用不同類型的開關電源，以實現相應功能。
