通遼絕緣電阻測試儀 注意事項及其它請注意，“線路”為高壓端！ 1G＝1000M五、操作方法測量操作進入初始設置畫面（圖一）初始設置畫面（圖一）1．初始 測量圖標 處于選中狀態，下面顯示2500v表示測量電壓。（1）按→鍵在可以使 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態（2）按啟/停鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面2500v 表示測試電壓大字體105 M 表示測量的瞬時值0 表示測量過程中的時間05-05-24 : 測量日期15” 表示測量15秒 的數值01’ 表示測量1分鐘 的數值10’ 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15sPI 極化比 PI ＝ R10m/R60s（4）測量過程按啟/停鍵，或測量結束，顯示放電畫面（圖三）放電畫面（圖三）600V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等放電完畢，建議用戶對試品進行人工放電。（5）放電完畢之后，進入測量結果存儲畫面（圖四）量結果存儲畫面（圖四）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明[ 007 ] ：表示測量數據存儲的序號按→鍵在可以使 存儲 退出 007 循環處于選中狀態。在 存儲 退出 處于選定狀態時候按啟/停鍵回到初始設置畫面（圖一）[ 007 ] 處于選中狀態時候，按→鍵在可以移動選中的位，按↑↓鍵修改序號。2．當 時鐘圖標 處于選中狀態 。（1） 按啟/停鍵，進入時間顯示與設置畫面時間顯示與設置畫面（圖五）（2） 退出 處于選中狀態 按啟/停鍵 回到初始設置畫面（圖一）（3） 設置 處于選中狀態 按啟/停鍵 會在日期、時間下面出現小箭頭按↑↓鍵修改日期時間。（3）修改完畢，按啟/停鍵 設置 會處于選中狀態。（4）按→鍵在可以使 設置 與退出 循環處于選中狀態。在修改日期時間時候，循環移動小箭頭3．當 存儲圖標 處于選中狀態（1） 按啟/停鍵，進入查看存儲數據畫面（圖六）查看存儲數據畫面（圖六）（2）右半部分數據與測量畫面一樣，請參考顯示測量畫面（圖二）的說明（3）[ 000 ] 到[ 007 ] 表示測量序號（4）按↑↓鍵 使[ 000 ] 到[ 007 ]處于選中狀態，右邊顯示此序號的數據（5）按→鍵 翻頁（5）按啟/停鍵 回到初始設置畫面

<通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀 注意： Ω量程定標電壓為0.5kV，GΩ量程定標電壓為2.5kV。②保證電阻測量準確度的測試電壓范圍：20％以上電壓量程標稱值。③當測試電壓高于8kV，為準確測量高于20GΩ電阻，裸露在空氣的高壓電極導體應加屏蔽，避免空氣電離帶來影響。④2000GΩ量程為參考量程，用于相對濕度小于70％的干燥環境使用。5、抗電場干擾能力：2mA(50/60Hz)。6、報時、報警功能：秒表顯示值為19分59秒，20分鐘一循環，聲響報點為15秒、60秒、每分鐘，到點報短促聲響，電阻讀數保持3秒，被測電阻低于量程下限，讀數無效時以連續聲報警。7、顯示表：三位半LCD數字表頭三個，分別顯示測試電壓、電阻、時間。8、 供電：內附1.2V/2000mAh鎳氫可充電電池10節，共DC12V 供電。帶交流（50/60Hz）220V接入口對電池充電或浮充電工作。9、使用環境溫度：﹣20℃～﹢40℃相對濕度：20％～90％10、體積：315×240×180mm（長×寬×高）11、質量：5.5kg五、工作原理本儀表采用相當于傳統搖表的流比計法測量絕緣電阻，它以雙積分數字電壓表的除法功能進行歐姆——數字轉換，該技術具有非常高的抗干擾能力，能把歐姆讀數在測試電壓受到大幅度低頻干擾波動下不變。測試電壓0～20kV是由帶反饋的它激式直流電壓變換器電路產生。測試電壓高，具有強大的自動調整能力，也使本儀表具有達到非一般同類儀表抗干擾的能力。

水內冷發電機測量試驗儀器設備2023實時更新(今日/團隊)

通遼絕緣電阻測試儀極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 按SET鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按“ ”查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值），按“ ”鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按“ ”或“ ”鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。

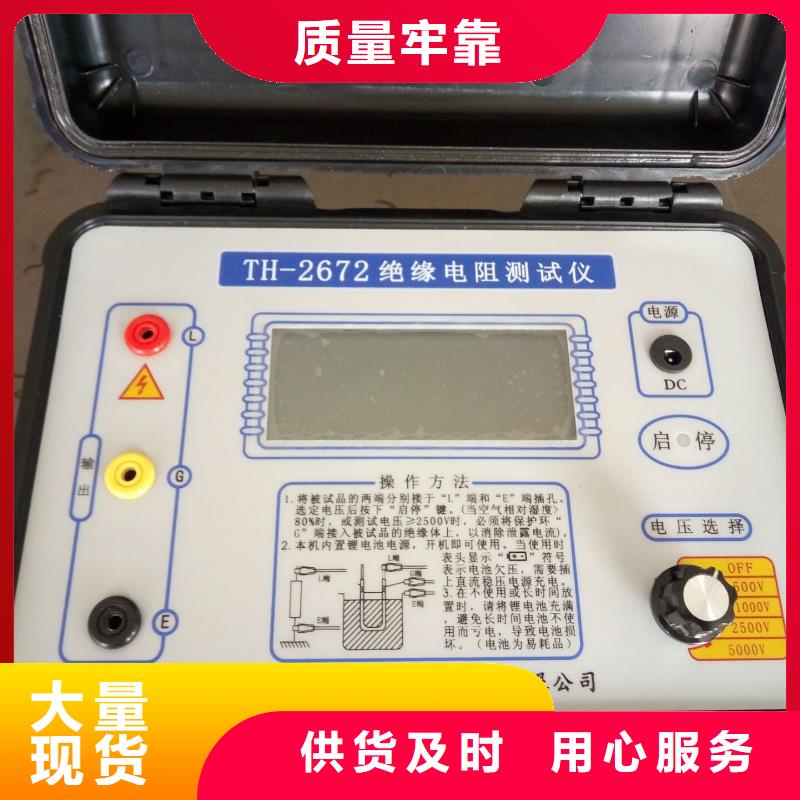

通遼絕緣電阻測試儀 數字式絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等額定絕緣測試電壓范圍100V～5000V絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

<通遼>天正華意電氣設備有限公司 水內冷發電機測量試驗儀器設備2023實時更新(今日/團隊)

通遼絕緣電阻測試儀影響電阻或電阻率測試的主要因素a．環境溫濕度一般材料的電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報道，一般介質在70C時的電阻值僅有20C時的10％。因此，測量材料的電阻時，必須指明試樣與環境達到平衡的溫濕度。b．測試電壓(電場強度)介質材料的電阻(率)值一般不能在很寬的電壓范圍內保持不變，即歐姆定律對此并不適用。常溫條件下，在較低的電壓范圍內，電導電流隨外加電壓的增加而線性增加，材料的電阻值保持不變。超過一定電壓后，由于離子化運動加劇，電導電流的增加遠比測試電壓增加的快，材料呈現的電阻值迅速降低。由此可見，外加測試電壓越高，材料的電阻值越低，以致在不同電壓下測試得到的材料電阻值可能有較大的差別。值得注意的是，導致材料電阻值變化的決定因素是測試時的電場強度，而不是測試電壓。對相同的測試電壓，若測試電極之間的距離不同，對材料電阻率的測試結果也將不同，正負電極之間的距離越小，測試值也越小

<通遼>天正華意電氣設備有限公司 水內冷發電機測量試驗儀器設備2023實時更新(今日/團隊)

通遼絕緣電阻測試儀 在使用該檢定裝置之前，請仔細閱讀本說明書，按有關要求和注意事項操作使用，會給您的工作帶來方便。1.概述絕緣電阻兆歐表檢定裝置是參考JJG622—1997《絕緣電阻表（兆歐表）檢定規程》，JJG1005—2005《電子式絕緣電阻表檢定規程》，并依據JJG1072—2011《直流高壓高阻檢定規程》之要求設計制造的新型兆歐表檢定裝置，其測試電壓可達5KV，電阻輸出達1TΩ，各項指標均符合檢定規程的要求。本裝置采用全金屬外殼，人體可接觸到的部件均與接地端可靠連接，保障了使用者的。作為新一代的兆歐表檢定裝置，本裝置實現的電阻范圍、穩定性、在國內同類產品中處于梯隊。2.技術指標2.1電阻輸出技術指標:步進盤檔位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步進盤位數 10 10 10 10 10 10 10 10 10準確度等級 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2額定電壓電流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值電阻：100G（準確度等級5級），4個200G（準確度等級5級）組成。2.1.2電阻輸出范圍：100Ω~1011.111111GΩ.2.2電壓測量技術指標見表2表2量程（V） 手動量程（四位半直讀顯示）測量范圍（V） 0~1999.9V~5000V允許誤差 ±（1％RD±2D）輸入電阻 10GΩ±10％電源 9V（6F22層疊電池一節）2.3使用系統溫度：（20±5）℃，濕度：≤60％RH2.4運輸、貯存條件環境溫度：（－25~50）℃，相對濕度：25℃時≤85％RH2.5儀器結構：采用十進制步進開關，半封閉式金屬機箱，端電壓測量范圍0~5KV，端鈕電阻由1個100GΩ和4個200GΩ組成，電阻總輸出102~1012Ω。2.6兆歐表檢定裝置末列指標，均符合《直流高壓高阻器規程》之要求。2.7體積、重量：515mm×285mm×175mm，8kg。

<通遼>天正華意電氣設備有限公司 水內冷發電機測量試驗儀器設備2023實時更新(今日/團隊)

通遼絕緣電阻測試儀 特點智能型高壓絕緣電阻測試儀，具有5個量程：500V 1000V 2500V 5000V 10000V，測試可達10TΩ?！?嚴格按照標準設計● 絕緣電阻量程10TΩ＠10kV● 短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）?！?自動顯示極化指數（PI）誘電吸收比（DAR）的測試值，可測試漏電流和電容量?！?抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。● 容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電?！?2種電源方式：使用鋰離子電池供電，續航時間可達4個小時(10000V＠100M測試電阻)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電?！?全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。● 數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響?！?完善的保護功能，并且備熔絲燒斷提示功能。3. 技術規格● 規格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備IEC60529 IP64 （外盒合閉狀態）● 交流電源：220V±10％，50/60 HZ ，20 VA● 電池供電：16.8V鋰離子可充電蓄電池● 電池續航時間：10000V＠100M，約4小時 ● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm● 重量：3kg● 測試電壓精度：標稱值的 到110％● 電流測試量程：10mA● 電流測量精度：5％＋0.2nA● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)● 電容測試量程：20uF● 電容測試精度：15％＋0.03uF● 電容試品放電速率： 從10000V到10V，0.5S/μF● 絕緣電阻測試量程和度 （溫度：23±5oC ， 相對溫度：45 – 75％RH）量程度 500V 1000V 2500V 5000V 10000V未指100G ＞ 200G ＞ 1T ＞ 1T ＞ 2T4. 儀器介紹● 面板介紹編號 說明編號說明1 AC插頭 AC指示燈3 測試端子（E、G、L）

<通遼>天正華意電氣設備有限公司

通遼絕緣電阻測試儀接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下測試鍵開始測試，待測量完成顯示值固定不變后方可讀取吸收比或者極化指數值。5、待測試完成后可按鍵切換查看吸收比或者極化指數值的被除數、比值，或按鍵切換查看吸收比或者極化指數值的比值、除數（比如“60:15S”模式下，左下角顯示“60:15S”則為比值，顯示”15S”則為被除數，顯示“60S”則為除數，其他模式相同）。圖 9-5 比值 9-6 被除數9-7 除數4、極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。

水內冷發電機測量試驗儀器設備2023實時更新(今日/團隊)

通遼絕緣電阻測試儀 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按250V或500V或1KV或2.5KV或5KV或10KV鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵(測試時儀表會發出間歇性蜂鳴：“滴~滴~滴...”的提示聲)。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。 6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的依據，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

水內冷發電機測量試驗儀器設備2023實時更新(今日/團隊)

通遼絕緣電阻測試儀 測量原理絕緣電阻測量采用電壓發生器產生一個電壓V，施加到電阻兩端，通過測量在電阻兩端流動電流I，并根據公式R＝V/I計算接地電阻值R。七．操作方法1．開關機按POWER鍵實現開關機。開機后有下角顯示“APO”，不操作時15分鐘后自動關機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時充電。電池電力充足才能保證測量的精度。3．直流電壓測試輸入儀表直流電壓不能超過1000V。測量時按一下按鍵切換到直流電壓測試模式，將綠表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。4．交流電壓測試輸入儀表交流電壓不能超過750V。測量時按一下按鍵切換到直流電壓測試模式，將綠筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。c5．絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 為了保證測量精度測試時不要把測試線纏繞在一起。保證絕緣電阻精度的溫濕度值絕緣電阻范圍 保證絕緣電阻精度的濕度值 保證絕緣電阻精度的溫度值0Ω-100MΩ ＜85％ RH(無凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(無凝露) 21GΩ-1000GΩ ＜65％ RH(無凝露) 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。按鍵切換到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如果測試有綠色分線為屏蔽線，測試時連接GUARD端口精度更佳，如果配套測試線不帶此線就不需要接，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。
