H-PCM+地下管道可燃?xì)庑孤﹥x通遼

通遼地下電纜管線探測儀注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾?？稍诖蚪拥剽F之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。3、界面介紹及管線電壓檢測長按開關鍵 ，打開發射機電源。發射機自動檢測連接的附件并工作在直聯模式。在直連狀態下，將會首先進行管線自身電壓的測量，屏幕顯示如下：圖2-1-3 管線電壓測量界面若管線自身電壓超過限制（50V），則停留在電壓檢測界面，并顯示警告標志，不輸出信號以保護儀器不被損壞屏幕顯示如下：圖2-1-4管線電壓超壓警告界面若電壓正常，則數秒后自動輸出信號屏幕顯示如下：圖2-1-5直連輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz。總的來說，選擇哪一種頻率并沒有通用標準，可根據以下原則和實際接收探測效果靈活選擇：?一般接地良好的電纜或管線，使用開機默認的1280Hz即能完成大部分測試。?長距離管線的跟蹤選擇較低頻率（640Hz和1280Hz）。低頻信號傳播距離長，而且不容易感應到其他管線上；而且這兩種為復合頻率信號，接收機能夠進行跟蹤正誤提示。?一般管線的跟蹤可以使用中高頻率（10kHz），信號傳播距離比較遠，對其他管線的感應也不是很強。?高阻管線（如對端浮空的電纜芯線、帶防腐層的管道、鑄鐵管等），選用較高頻率（33kHz或83kHz），高頻信號輻射能力強，但傳播距離較近，且易感應到其他管線。?在能夠正常探測的情況下，應優先選擇低頻。

通遼地下電纜管線探測儀高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式?？勺稣臃y(cè)試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

通遼 地下電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確?？ㄣQ的鉗口完全閉合，并確保鉗口無異物、不生銹。3、界面介紹發射機開機狀態下，自動檢測連接的附件并工作在卡鉗模式，屏幕顯示如下：圖2-2-3 卡鉗耦合輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz?？ㄣQ耦合法的頻率選擇方法和直連法相同。5、輸出功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。使用卡鉗耦合到管線上的電流遠小于直連法，應盡量使用輸出水平。卡鉗耦合法無法顯示耦合到管線上的電壓和電流。三、輻射感應法當管線無外露點，需要使用輻射感應法；在地面開挖前，需要探查地下有無管線時也主要使用輻射法。

通遼地下電纜管線探測儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響?？臻g磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機 接收機空間磁場傳感器 發射機接線盤 功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式＜20米 2.發射機技術指標：?輸出頻率：20Hz?輸出電壓：不小于AC600V?輸出功率：不小于80W?輸出電流：不小于300mA?電源：內置48V，10Ah鋰電池組；?充電器：輸入AC100-240V，50/60Hz；輸出54.6V/3A； ?體積： 450×240×270mm。質量：12.5kg3.接收機技術指標：?空間電流測量范圍：0~300mA測量精度：10％?顯示方式：800×480高亮彩色液晶，陽光下可視?電源：內置鋰離子電池組，標稱電壓3.7V，6700mAh。?充電器：輸入AC100-240V，50/60Hz；輸出5V/2A； ?體積226mm×120mm×55mm。質量：0.9kg；4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。

通遼地下電纜管線探測儀多功能電纜識別儀，又名電纜識別儀、帶電電纜識別儀、智能電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。

通遼地下電纜管線探測儀注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。3、界面介紹及管線電壓檢測長按開關鍵 ，打開發射機電源。發射機自動檢測連接的附件并工作在直聯模式。在直連狀態下，將會首先進行管線自身電壓的測量，屏幕顯示如下：圖2-1-3 管線電壓測量界面若管線自身電壓超過限制（50V），則停留在電壓檢測界面，并顯示警告標志，不輸出信號以保護儀器不被損壞屏幕顯示如下：圖2-1-4管線電壓超壓警告界面若電壓正常，則數秒后自動輸出信號屏幕顯示如下：圖2-1-5直連輸出界面顯示4、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。共有五種頻率可供選擇：640Hz，1280Hz，10kHz，33kHz，83kHz。開機默認1280 Hz?？偟膩?lái)說，選擇哪一種頻率并沒有通用標準，可根據以下原則和實際接收探測效果靈活選擇：?一般接地良好的電纜或管線，使用開機默認的1280Hz即能完成大部分測試。?長距離管線的跟蹤選擇較低頻率（640Hz和1280Hz）。低頻信號傳播距離長，而且不容易感應到其他管線上；而且這兩種為復合頻率信號，接收機能夠進行跟蹤正誤提示。?一般管線的跟蹤可以使用中高頻率（10kHz），信號傳播距離比較遠，對其他管線的感應也不是很強。?高阻管線（如對端浮空的電纜芯線、帶防腐層的管道、鑄鐵管等），選用較高頻率（33kHz或83kHz），高頻信號輻射能力強，但傳播距離較近，且易感應到其他管線。?在能夠正常探測的情況下，應優先選擇低頻。

通遼地下電纜管線探測儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響?？臻g磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機 接收機空間磁場傳感器 發射機接線盤 功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式＜20米 2.發射機技術指標：?輸出頻率：20Hz?輸出電壓：不小于AC600V?輸出功率：不小于80W?輸出電流：不小于300mA?電源：內置48V，10Ah鋰電池組；?充電器：輸入AC100-240V，50/60Hz；輸出54.6V/3A； ?體積： 450×240×270mm。質量：12.5kg3.接收機技術指標：?空間電流測量范圍：0~300mA測量精度：10％?顯示方式：800×480高亮彩色液晶，陽光下可視?電源：內置鋰離子電池組，標稱電壓3.7V，6700mAh。?充電器：輸入AC100-240V，50/60Hz；輸出5V/2A； ?體積226mm×120mm×55mm。質量：0.9kg；4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。

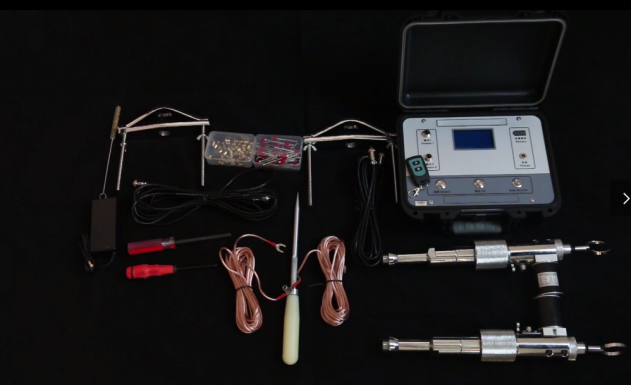

通遼地下電纜管線探測儀 設備組成本設備包括發射機、接收機、空間磁場傳感器及相關附件：發射機的接線盤、輸出連接線、掛線桿、保護地線等組成。一、發射機在架空線處于離線狀態下，向故障線路注入信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。發射機面板如圖2-1-1所示：其中：1.控制器見圖2-1-2發射機控制器。2.保護地端子：用于連接保護地線，接大地網。3.測試地插座：接工作接地線，接大地網。4.高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若必須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。圖2-1-2發射機控制器其中：1、按鍵說明：五向鍵中的上下鍵：用于設定輸出電流?！局墟I】用于修改輸出方式?！締?dòng)】鍵：?jiǎn)?dòng)測試?！就Ｖ埂挎I：停止測試。2、工作模式：指示當前工作模式。3、輸出方式：斷續/連續。斷續輸出：適用于空間磁場傳感器定點方式。連續輸出：適用于無線電流傳感器定點方式。4、高壓輸出指示：當啟動高壓輸出后動畫指示高壓輸出，當停止高壓輸出后，顯示綠色，并停止動畫。5、輸出電流：指示當前輸出的電流。6、輸出狀態指示燈：紅燈亮：高壓合； 綠燈亮：高壓分7、輸出限制指示：電壓限制：輸出已經達到電壓，無法繼續提高輸出電流。功率限制：輸出已經達到功率，無法繼續提高輸出電流。二、接收機接收機用于在架空線正下方探測特征信號，使用時需要插入空間磁場傳感器。
