通遼地埋電纜管線探測儀本設備適用于不同的和地區，為適應不同的電網工頻頻率和深度單位，需要在開始使用之前對接收機進行必要的用戶設置。1、若非訂貨時指定，出廠默認工頻為50Hz，深度單位為m（米）。若需更改，則如左下圖所示，在接收機狀態下，同時按住標定鍵 和測量鍵 不要松開，再按住開關/靜音鍵 不要松開，可以看到接收機開機并顯示歡迎界面，三個按鍵仍然不要松開，直至約2秒后顯示用戶設置界面，此時可以松開按鍵。輸出功率調節按輸出功率減小鍵 或輸出功率增大鍵 調節輸出水平（信號大小），共分10檔，屏幕右下角顯示輸出電壓和電流。應根據需要調節輸出水平：?較大的電流有助于穩定探測及準確測深。?在較高頻率（8kHz及以上）以及很淺的深度（1m之內），較高輸出電流可能會造成接收飽和失真，造成接收機響應非線性及測深誤差增大，此時應適當降低輸出水平。?降低輸出功率有助于延長電池供電時間，但不應過多考慮。

通遼地埋電纜管線探測儀功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。

<通遼>天正華意電氣設備有限公司 高壓大電流電纜漏電檢測儀貨源充足 <通遼>天正華意電氣設備有限公司

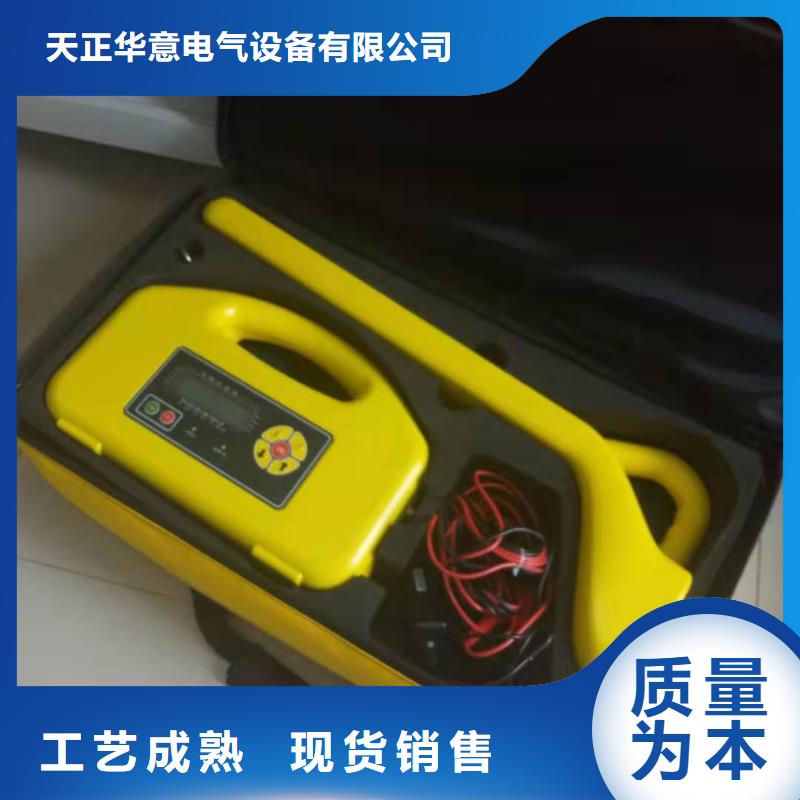

通遼地埋電纜管線探測儀電纜故障探測儀組成部分及其結構功能（一）接收機：接收機用于對地下管線、電纜的定位，地下管線的埋土深度的測量以及電流測量。多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。接收機用來對目標管線定位、測深。2.1接收機功能：開、關鍵(1) 按下開鍵即開機，按下關鍵即關機。開啟接收機后，如在設置的自動關機時間內沒有按動任何功能鍵，接收機則自動關機。如按動任意功能鍵，則接收機會重置關機時間。f鍵 (2) 頻率選擇鍵：根據發射機的頻率選擇對應的檢測頻率，可供選擇的頻率包括無線電、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。儀器型號不同，頻率配置也不相同，具體頻率根據生產廠家的產品規格書確定。模式鍵(3) 模式鍵用來選擇接收機的工作模式，用于管線定位。定位過程中一般先用峰值法進行測量。測繪模式包括：谷值模式峰值模式寬峰模式峰值箭頭模式電力模式：可檢測50Hz電力電纜當有外接A字架或識別夾鉗時，還可以選擇外接信號模式。增益鍵(4) 增益鍵用來調節增益大小，按下鍵增大增益，按下鍵減小增益，在調節過程中，在顯示窗口的下側中間顯示增益大小（16），常按或3秒啟動自動增益功能，此時增益數字變成閃動的光標（如左圖所示），儀器自動調整信號強度到滿刻度的70％左右。信號的相對強度通過顯示窗口上方的條形圖（8）和圖形下面的數字

通遼地埋電纜管線探測儀界面介紹及管線電壓檢測長按開關鍵 ，打開發射機電源。發射機自動檢測連接的附件，并工作在直連模式。在直連狀態下，將會首先進行管線自身電壓的測量，屏幕顯示如下：圖2-1-3 管線電壓測量界面若管線自身電壓超過限制（50V），則停留在電壓檢測界面，并顯示警告標志，不輸出信號以保護儀器不被損壞屏幕顯示如下： 圖2-1-4管線電壓超壓警告界面若電壓正常，則數秒后自動輸出信號屏幕顯示如下：圖2-1-5直連輸出界面顯示4、頻率選擇按頻率鍵 選擇發射頻率。六種頻率可供選擇：640Hz，1280Hz，8kHz，33kHz，82kHz、197kHz。開機默認1280 Hz。選擇哪種頻率并沒有標準，可根據以下原則和實際接收探測效果靈活選擇：?一般接地良好的電纜或管線，使用開機默認的1280Hz即能完成大部分測試。?長距離管線的跟蹤選擇較低頻率（640Hz和1280Hz）。低頻信號傳播距離長，而且不容易感應到其他管線上；而且這兩種為復合頻率信號，接收機能夠進行跟蹤正誤提示。?一般管線的跟蹤可以使用中高頻率（8kHz），信號傳播距離比較遠，對其他管線的感應也不是很強。?高阻管線（如對端浮空的電纜芯線、帶防腐層的管道、鑄鐵管等），選用較高頻率（33kHz、82kHz或197kHz），高頻信號輻射能力強，但傳播距離較近，且易感應到其他管線。?在能夠正常探測的情況下，應優先選擇低頻。

<通遼>天正華意電氣設備有限公司 高壓大電流電纜漏電檢測儀貨源充足 <通遼>天正華意電氣設備有限公司

通遼地埋電纜管線探測儀大地接法： 圖3-1-2 護層－大地接線法如上圖所示，將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，電纜對端的護層保持接地，信號加在護層和接地釬之間（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。同樣，由于護層－大地分布電容的存在，信號會自近向遠逐漸衰減。潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點后的電流突然減小，減小幅度與破損點的接地電阻有關。3、相線－護層接法：圖3-1-3 相線－護層接法如上圖所示，發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因?yàn)樽o(hù)層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路和護層－大地回路存在互感，通過電磁感應也能夠在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。如果存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。如右圖所示。 圖3-1-4 并行電纜的分流效果

通遼地埋電纜管線探測儀功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。

<通遼>天正華意電氣設備有限公司 高壓大電流電纜漏電檢測儀貨源充足 <通遼>天正華意電氣設備有限公司

通遼地埋電纜管線探測儀本儀器有高壓輸出， 危險！！！一、概 述電纜外護套故障測試儀主要用于交聯電纜外護套的故障檢測，也可以用來定點單芯電纜的外護套故障，定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位。電纜外護套故障測試儀的輸出電壓為5/10KV 及以下，滿足中國標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和性試驗以及電纜外護套的故障定位。快速準確查找500kv以下單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，是單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。伴隨城網改造的展開，許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中，包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因?yàn)殡娎|埋設過深，或周圍情況復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。

通遼地埋電纜管線探測儀智能型電纜故障測試儀一、簡介T(mén)H-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃?xì)怏w環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!
