通遼高低壓開關柜通電試驗臺 接入實際二次回示意圖 在圖4中，“斷路器接線”是指黑框內的接線為實際斷路器在二次回路中的接線，“斷路器模擬裝置”黑框內的接線為試驗時斷路器模擬裝置在二次回路中的接線。當斷路器在系統故障時的跳閘方式為分相跳閘時，模擬斷路器的輸出接點按A、B、C的相別分別接入測試儀；當斷路器在系統故障時的跳閘方式僅為三相跳閘時，模擬斷路器的輸出接點可以任意接入測試儀A、B、C的某一相；模擬斷路器裝置的常開或常閉輸出接點對應于二次回路中（不包括操作回路中與跳、合閘線圈串聯的斷路器輔助接點）斷路器的常開或常閉接點，可根據試驗需要接入保護裝置中。模擬斷路器與測試儀的接線是將斷路器模擬裝置的接點輸出（模擬實際斷路器輔助接點）的常開或常閉接點接入測試儀的開入量端子。在整組傳動中，應將模擬斷路器的常開或常閉接點接入測試儀的開入量端子，以實現由故障到斷路器跳閘的整個過程中保護的動作行為及二次回路完好的測試。 特別注意： 用戶在設置跳合閘時間時。按動增加和減小按鈕不允許按住按鈕不放。只能一次一次的按動。否則會出現第二路模擬斷路器跳合閘的時間不準確的情況。 保修條件 本測試儀保修自發貨之日起十二個月內，用戶若在嚴格遵守本公司規定的運輸、保管、使用規則的條件下，發現問題本公司給予免費維修；終生維護。

通遼高低壓開關柜通電試驗臺TH-300 監控被測試裝置流出的電流并顯示達到標稱設定值時所測得的 電流，來執行 RCD 跳閘電流校準。當達到跳閘電流電平時，分斷器斷開連接。 通常被測試裝置跳閘電流以百分之幾的步進值從標稱跳閘電流的 10％遞增到 150％。2.2 剩余不動作電流剩余不動作電流：在該電流或低于該電流時，RCD 在規定條件下不動作的 剩余電流值。2.3 分斷時間分斷時間：從突然施加剩余動作電流瞬間起到所有極電弧熄滅瞬間為止所經 過的時間間隔。通過 TH-300 監控被測試裝置流出的電流，并在電流達到跳閘電流時，啟動 定時器依據達到設定的跳閘時間，斷開分斷開關的連接，來執行 RCD 跳閘時間 校準，同時顯示測得的被測試裝置跳閘電流。3 儀器特點》 可模擬漏電保護開關對不同電流和時間進行分斷模擬；》 可任意設置 0-3000mA 剩余動作電流和剩余不動作電流；》 寬的分斷時間設置范圍 10ms～5000ms；》 大屏幕液晶菜單顯示，操作簡單、方便；》 校準時間短、工作效率高，比傳統方式大大節省時間；》 適用范圍廣，能覆蓋現有絕大部分漏電開關測試儀的校準需求。4 主要技術指標4.1 工作條件(1)供電電源：AC(220±10％)V，50Hz；(2)工作溫度：20℃±5℃； (4)相對濕度：＜80％； (5)電源失真度：＜2％； (6)電源要接地良好。4.2 主要技術參數量程 漏電電流（AC） 彈跳時間校驗范圍 30mA 300mA 3000mA (10～5000)ms準確度 ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±（0.2％RD＋0.05％FS） ±0.1ms顯示 0.001mA 0.01mA 0.1mA 1ms設置細度 1mA 1mA 1mA 1ms4.2.1 漏電電流： (1)漏電電流范圍： a.30mA 檔：(0～30)mA；b.300mA 檔：(30～300)mA；c.3000mA 檔：(300～3000)mA； (2)允許誤差：±（0.2％讀數＋0.05％量程） 4.2.2 分斷時間： (1)分斷時間范圍：(10～5000)ms； (2)允許誤差：±0.1ms。5 接線及使用說明

<通遼>天正華意電氣設備有限公司 高壓斷路器磨合測試儀通遼
高壓斷路器磨合測試儀通遼 <通遼>天正華意電氣設備有限公司

通遼高低壓開關柜通電試驗臺如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。輸出電流 ＝ 額定電流X電流倍數不能超過1000，輸出電流小于200A時試驗時間不超過9999S；輸出電流大于200A時試驗時間不超過300S。（3）與打印按上↑、下↓鍵可以移動選擇試驗記錄，按左←、右→鍵切換光標移動位置到“”，按“確定”將刪除光標選擇的試驗記錄。按上↑、下↓鍵可以移動選擇試驗記錄，按“打印”可以打印輸出選擇的試驗記錄。（4）安秒動作試驗安秒動作試驗用來檢測直流斷路器開斷（電流倍數—時間）的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-1000A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:圖7安秒動作試驗系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。電流輸出過程中按取消鍵，可以退出試驗；根據設置的試驗時間，計時到了也退出試驗，通流試驗時間＞結束時間與開始時間差。試驗結束后，系統自動斷開輸出電流，并存儲試驗數據，在試驗結果區可以看到一條新的試驗記錄。（5）通流不動作試驗通流不動作試驗用來檢測直流斷路器在通過額定電流左右電流的穩定性能的特性試驗。試驗前檢查：斷路器檢查——直流斷路器是否斷開其它的電氣連接，是否已經合閘。連接檢查——本裝置輸出的是0-1000A的直流電流，務必把每一接觸點接牢扭緊。試驗過程：首先設置額定電流、電流倍數、試驗時間。接著選中“試驗”后按確定，選擇“開始”后按確定將輸出電流如圖7:

通遼高低壓開關柜通電試驗臺因而造成直流系統投運后，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的可靠運行。TH-1000 A直流斷路器安秒特性測試系統適用于額定電流1A～1000A直流斷路器的安秒特性測試，并可用于6A～150A直流熔斷器的安秒特性測試。二、產品特點1.儀器既可以單獨使用，也可以與PC機聯機使用2.320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程3.采用電力電子控制技術產生大電流輸出，輸出電流響應速度快、精度高、連續可調4.多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片5.具有掉電存儲功能，可以存200組試驗數據6.自動保存設置數據，掉電后開機后顯示上一次的設置數據7.任選安秒動作試驗方式和通流不動作試驗方式8.聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。9.儀器帶有過熱、過流、過壓保護保護功能10.儀器抗干擾能力強，電磁兼容性能強

<通遼>天正華意電氣設備有限公司 高壓斷路器磨合測試儀通遼

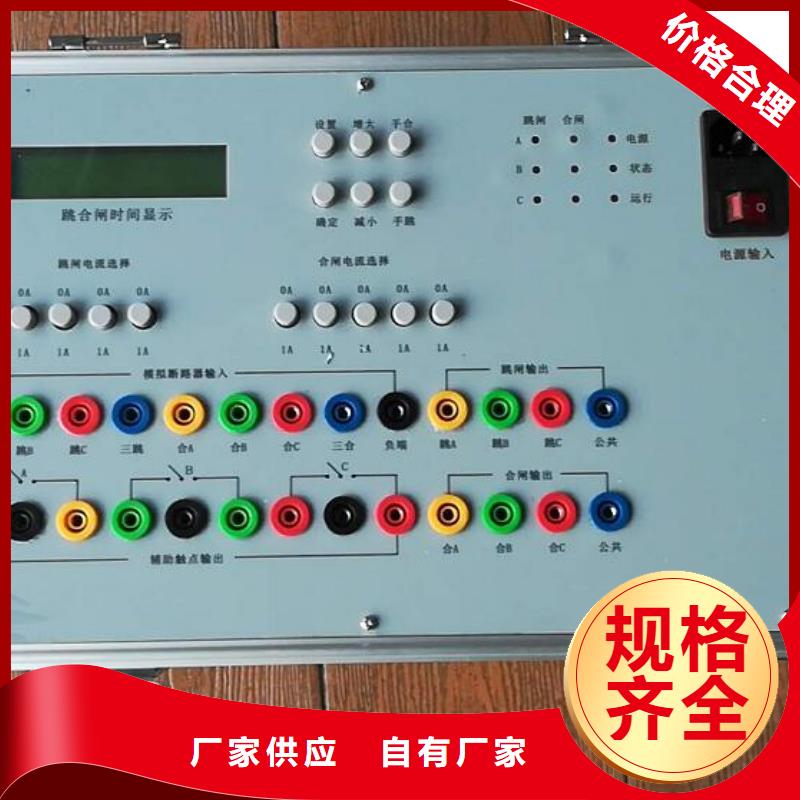

通遼高低壓開關柜通電試驗臺 跳合閘時間根據高壓斷路器的性能可從0到500ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定。本裝置上電后，模擬斷路器A、B、C三相是處于合閘狀態，合閘指示紅燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。三．使用說明1．面板開關、按鍵其功能介紹：（1）電源接口： 輸入220V/50Hz。（2）直流電壓調整旋鈕：旋轉此鈕可調節直流電壓輸出大小。順時針旋轉直流電壓值增大；逆時針旋轉直流電壓值減小。在由大調小時，旋轉應盡量慢些。（3）電源開關： 此開關為模擬斷路器電源開關。（4）合閘輸出端子：當模擬開關收到合閘脈沖經延時后，根據接線情況單相或三相合閘，合閘相合閘輸出接點由斷開到閉合再斷開，發出一脈沖。（5）直流開關： 該開關為直流電源輸出開關，該直流電源為不穩壓電源。（6）直流輸出端子：在直流開關合上時，正負端子有直流電壓輸出。（7）跳閘輸出端子：當模擬開關收到跳閘脈沖經延時后，根據接線情況單相或三相跳閘，跳閘相跳閘輸出接點由斷開到閉合再斷開，發出一信號。（8）時間顯示窗口：為液晶顯示屏，顯示跳合閘時間。（9）跳閘電流選擇開關：
