斷路器機械特性測試儀檢定裝置
更新時間:2025-05-21 17:17:19 ip歸屬地:通遼,天氣:多云轉晴,溫度:10-24 瀏覽次數:4 公司名稱: 天正華意電氣設備有限公司(通遼分公司)
產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 銅 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 5 |
產品顏色 | 白 |
質保時間 | 3年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 6 |
工作溫度 | 45 |


斷路器機械特性測試儀檢定裝置通遼
通遼高壓開關測試儀外觸發觸發電壓:AC/DC10-300V,電流≤120A9. 隔離開關測量范圍:⑴、電壓輸出:DC15~260V(可調);⑵、電源輸出時間:0.01-20秒(可設置);⑶、斷口信號采集時間為200秒;⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數10.主機體積:500×400×190mm11.使用環境: -20℃~+50℃12.相對濕度:≤90%四、術語定義:、三相不同期:指開關三相分(合)閘時間之間的及小值差值。、同相不同期:指六斷口以上的開關,同相斷口的分(合)閘時間差。、彈跳時間:指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離(即彈跳)的累計時間值(即次接觸到完全接觸間的時間)。、分閘時間:處于合閘位置的斷路器,從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間:處于分閘位置的斷路器,從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間:重合閘循環過程中,分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分(合)速度:指開關動觸頭與靜觸頭接觸時的某一指定時間內,或某一指定距離內的平均速度,以10ms為例,對分閘而言是指分閘后10ms內的平均速度,對合閘而言是合閘前10ms內的平均速度。、開距:指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分(合)閘速度:指分(合)閘瞬時速度中的值,一般來說,該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分(合)閘平均速度:指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹:斷口信號:測量6個主觸頭、3個主觸頭和3個輔助鋤頭的合(分)閘時間、不同期、彈跳時間、彈跳次數等參數。電壓調節旋紐:調節所需要的測量電壓,AC/DC10-270V。分合直流輸出:是指儀器輸出DC15~260V可調直流電源,進行分、合閘操作。分合交流輸出:是指儀器輸出DC15~260V可調交流電源,進行分、合閘操作。
斷路器機械特性測試儀檢定裝置通遼
通遼高壓開關測試儀 測試時,先在特性測試菜單按確認鍵操作測試,再做斷路器合或分閘動作,即可采集到數據。用戶在接線前,應根據各種高壓開關控制屏的接線圖,仔細分析后接線。即可采集到數據。用戶在接線前,應根據各種高壓開關控制屏的接線圖,仔細分析后接線。高壓高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘,然后快速進行手動分或合閘,即可采到信號,此動作要在5秒鐘內完成,超過則不顯示數據,測試的數據主要參考彈跳時間、彈跳次數、同期、速度,合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時,先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6,選擇相應的傳感器安裝。0.1mm直線傳感器(真空開關類)傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿(動觸頭)上,傳感器用萬向支架固定,在分閘狀態上時行安裝。安裝時電子尺必須和動觸頭垂直,先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63(VSI)等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式:如密封式VS1、VD4開關,把兩側白色密封蓋拿掉,可看見梅花狀的主軸,把專用接頭套上即可,安裝時保持水平狀,再用萬向支架固定。如下圖:如果主軸不是梅花狀的,就用下面方式安裝,如下圖:如果找不到拐臂,安裝在分合指式針處,先把分合指式針卸掉,再把傳感器連接頭擰上去即可。


通遼高壓開關測試儀開關機構存在保護閉鎖(如西門子、ABB開關)處理辦法:①使用儀器提供的內電源操作開關合、分閘試驗,必須解除閉鎖,請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖,協助解除閉 鎖。②用現場操作電源,用“外觸發”方式試驗。㈡、儀器做單合、單分測試時,開關動作了,顯示斷口未動作提示。1、斷口未接好:①、做戶內10KV開關時,黃(A)、綠(B)、紅(C)接動觸頭,靜觸頭三相短接后接黑線。②、做戶外開關時,黃(A)、綠(B)、紅(C)接上端,黑線接地(變電站戶外開關另一端已接地)。③、開關控制回路有問題,因為合上之后又馬上分開了,請檢查開關的回路再做實驗。㈢、打印機能走紙卻不能打印文字、圖形1、打印紙安裝反了處理辦法:重新正確安裝熱敏打印紙。2、熱敏打印機加熱頭壞了處理辦法:返廠維修熱敏打印機加熱頭。㈣、儀器進行速度測試時,沒有速度數據顯示。1、傳感器的選擇項有誤(例如安裝的是直線傳感器,選擇的旋轉傳感器),請將傳感器重新進行設置。2、傳感器安裝位置不對,例如旋轉傳感器只能通過主軸的轉動才能采集信號,如果安裝到直線位移的地方或其他不動作的地方,均沒有數據顯示。3、如果傳感器選項和安裝位置都正確,還沒有速度顯示,傳感器損壞,請返廠維修。

通遼高壓開關測試儀安裝時電子尺必須和動觸頭垂直,先拉出15mm左右的長度確保合分閘時傳感器不要應開關上下運動而拉壞。這類安裝方法主要是ZN28開關或者是沒有安裝底盤的ZN63(VSI)等動觸頭裸露出來的真空開關。0.1mm電子尺和萬向節 安裝示意圖360線旋轉傳感器安裝方式:如密封式VS1、VD4開關,安裝在開關兩側拐臂(主軸),把兩側白色密封蓋拿掉,可看見梅花狀的主軸,把專用接頭套上即可,安裝時保持水平狀,再用萬向支架固定。如下圖:如果主軸不是梅花狀的,就用下面方式安裝,如下圖:如果找不到拐臂,安裝在分合指式針處,先把分合指式針卸掉,再把傳感器連接頭擰上去即可。戶外真空開關及六氟化硫安裝示意圖:用連接件將角位移傳感器安裝在機構轉軸上再用萬向節再固定。如下圖:1mm直線傳感器(油開關)傳感器安裝方法:傳感器又名加速度傳感器,在測量行程安裝時,請吸附在斷路器的動觸頭行程桿上,必須是直線運動,如安裝在拐臂上進行旋轉運轉測量行程是錯誤的。如果是橫向運動的,則把傳感器固定在橫桿上,但是傳感器的正面要朝前進的方向。


通遼高壓開關測試儀外觸發觸發電壓:AC/DC10-300V,電流≤120A9. 隔離開關測量范圍:⑴、電壓輸出:DC15~260V(可調);⑵、電源輸出時間:0.01-20秒(可設置);⑶、斷口信號采集時間為200秒;⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數10.主機體積:500×400×190mm11.使用環境: -20℃~+50℃12.相對濕度:≤90%四、術語定義:、三相不同期:指開關三相分(合)閘時間之間的及小值差值。、同相不同期:指六斷口以上的開關,同相斷口的分(合)閘時間差。、彈跳時間:指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離(即彈跳)的累計時間值(即次接觸到完全接觸間的時間)。、分閘時間:處于合閘位置的斷路器,從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間:處于分閘位置的斷路器,從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間:重合閘循環過程中,分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分(合)速度:指開關動觸頭與靜觸頭接觸時的某一指定時間內,或某一指定距離內的平均速度,以10ms為例,對分閘而言是指分閘后10ms內的平均速度,對合閘而言是合閘前10ms內的平均速度。、開距:指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分(合)閘速度:指分(合)閘瞬時速度中的值,一般來說,該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分(合)閘平均速度:指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹:斷口信號:測量6個主觸頭、3個主觸頭和3個輔助鋤頭的合(分)閘時間、不同期、彈跳時間、彈跳次數等參數。電壓調節旋紐:調節所需要的測量電壓,AC/DC10-270V。分合直流輸出:是指儀器輸出DC15~260V可調直流電源,進行分、合閘操作。分合交流輸出:是指儀器輸出DC15~260V可調交流電源,進行分、合閘操作。
<通遼>天正華意電氣設備有限公司

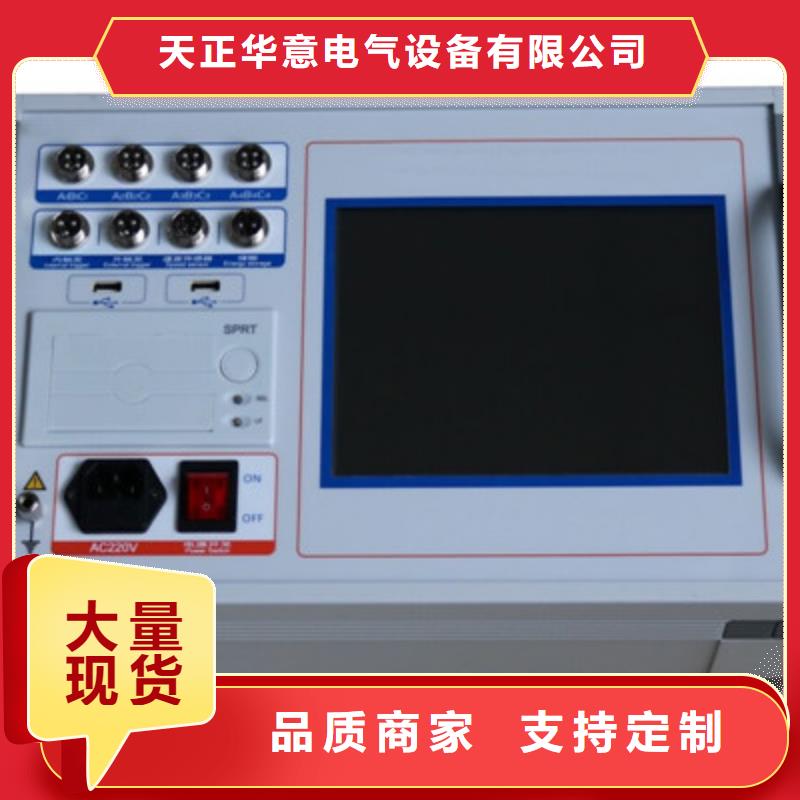

通遼高壓開關測試儀石墨測試通訊接口:測量石墨開關觸頭斷路器專用。接地柱:現場做實驗時,請先接好接地線。速度傳感器接口:連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機:現場打印所測量數據。觸摸彩色液晶屏:觸摸操作,參數設置、測量、數據等顯示。六、斷口線、合分閘控制、傳感器安裝方式:6.1.斷口接線方式:該儀器共設二個斷口測試輸入接口,每個斷口共四線,分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端,GND(黑線)靜觸頭(三相短接),總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例,斷口測試輸入接口都用上,連接方式為:A1、A2、接斷口輸入的黃線,B1、B2接斷口輸入綠線,C1、C2接斷口輸入紅線,對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口,其中A1斷口為主斷口。(注:三斷口,六斷口斷路器共一個公共地GND)合閘電阻斷口接線示意圖:石墨斷路器接線示意圖:雙端接地測量法接線方式示意圖:6.2內觸發分合閘控制接線方法:現場試驗時,如果采用儀器內部電源,合閘控制線(紅色)、分閘控制線(綠色)、公共線(黑色)接入到儀器面板的“內觸發”端口(航空插頭) 儀器 分+、合+、負 輸出時,一般須接在輔助開關接點前(可有效保護線圈和儀器)
<通遼>天正華意電氣設備有限公司 斷路器機械特性測試儀檢定裝置通遼通遼高壓開關測試儀戶外真空開關及六氟化硫安裝示意圖:SF6斷路器的拐臂有角位移傳感器連接口,將U型口對應在螺桿孔固定,再用萬向節再固定傳感器。如下圖:七、菜單說明:開機后進入儀器操作主界面:A、文件菜單:點擊文件菜單,如下圖:⑴、新建:點擊此菜單,刷新成空白屏幕。⑵、打開:點擊此菜單,打開先前保存的測試數據或進入其他數據庫。⑶、保存:點擊此菜單,以當前測試的日期自動命名保存,再點擊OK鍵關閉,如下圖:⑷、生成包絡線:點擊此菜單,通過導入幾組相同的測試數據(同一款斷路器、都是合或分閘的數據 、傳感器選擇、速度定義等完全一致),生成包絡線。⑸、加載包絡線;測試完成后,點擊此菜單,進行速度的包絡線對比。⑹、關閉包絡線:點擊此菜單,關閉包絡線。⑺、綜合打印:點擊此菜單,打印測試的全部數據。⑻、當前頁打印:點擊此菜單,只打印當前頁的測試數據。⑼、退出:點擊此菜單,退出測試關機,日常測試完畢后,直接關閉電源即可。B、點擊設置菜單,如下圖:⑴、參數設置:點擊此菜單,設置開關類型、傳感器選擇、采集時間、操作電壓等參數 的設置,如下圖:①、采集時間是指斷口信號采集時間長度,通常設置為1秒,可根據需要設置, 可設置200秒。②、預置行程是指設置斷路器的總行程(開距加超程),點擊數字14彈出輸入鍵盤,編碼器360和傳感器必須設置,再點擊啟動預置行程。直線傳感器可以不 需要設置進行測試。以下是數字鍵盤,點Esc鍵刪除當前輸入的數字,點Enter鍵確認輸入的數字。數字鍵盤圖如下:③、操作電壓是指當前斷路器的動作電壓,通過數字鍵盤來輸入。④、速度選項:根據廠家給的速度定義輸入,如果不知道當前斷路器的速度定義,真空選擇項,SF6選擇一項。⑤、主斷口:默認為A1為主斷口,也可以根據需要設置其他的斷口為主斷口(如果 主斷口損壞或傳感器裝在其他相上使用)⑥、觸發方式中的自觸發:選擇此項主要是針對沒合(分)閘線圈的斷路器,測量 彈跳時間和次數、三相不同期、速度等參數,其分(合)閘時間是推算出來的。⑦、設置完成后點擊退出存盤。⑵、擴展平均速度定義菜單:此菜單主要是針對一些速度定義比較特殊的斷路器使用,數據測量完成后再進行速度定義計算。


通遼高壓開關測試儀 菜單說明:開機后進入儀器操作主界面:A、文件菜單:點擊文件菜單,如下圖:⑴、新建:點擊此菜單,刷新成空白屏幕。⑵、打開:點擊此菜單,打開先前保存的測試數據或進入其他數據庫。⑶、保存:點擊此菜單,以當前測試的日期自動命名保存,再點擊OK鍵關閉,如下圖:⑷、生成包絡線:點擊此菜單,通過導入幾組相同的測試數據(同一款斷路器、都是合或分閘的數據 、傳感器選擇、速度定義等完全一致),生成包絡線。⑸、加載包絡線;測試完成后,點擊此菜單,進行速度的包絡線對比。⑹、關閉包絡線:點擊此菜單,關閉包絡線。⑺、綜合打印:點擊此菜單,打印測試的全部數據。⑻、當前頁打印:點擊此菜單,只打印當前頁的測試數據。⑼、退出:點擊此菜單,退出測試關機,日常測試完畢后,直接關閉電源即可。B、點擊設置菜單,如下圖:⑴、參數設置:點擊此菜單,設置開關類型、傳感器選擇、采集時間、操作電壓等參數 的設置,如下圖:①、采集時間是指斷口信號采集時間長度,通常設置為1秒,可根據需要設置, 可設置200秒。②、預置行程是指設置斷路器的總行程(開距加超程),點擊數字14彈出輸入鍵盤,編碼器360和傳感器必須設置,再點擊啟動預置行程。直線傳感器可以不 需要設置進行測試。以下是數字鍵盤,點Esc鍵刪除當前輸入的數字,點Enter鍵確認輸入的數字。如下圖:③、操作電壓是指當前斷路器的動作電壓,通過數字鍵盤來輸入。④、速度選項:根據廠家給的速度定義輸入,如果不知道當前斷路器的速度定義,真空選擇項,SF6選擇一項。⑤、主斷口:默認為A1為主斷口,也可以根據需要設置其他的斷口為主斷口(如果 主斷口損壞或傳感器裝在其他相上使用)⑥、觸發方式中的自觸發:選擇此項主要是針對沒合(分)閘線圈的斷路器,測量 彈跳時間和次數、三相不同期、速度等參數,其分(合)閘時間是推算出來的。⑦、設置完成后點擊退出存盤。⑵、擴展平均速度定義菜單:此菜單主要是針對一些速度定義比較特殊的斷路器使用,數據測量完成后再進行速度定義計算。⑶、附加信息菜單:主要是輸入測試人員名稱及斷路器的編號。
