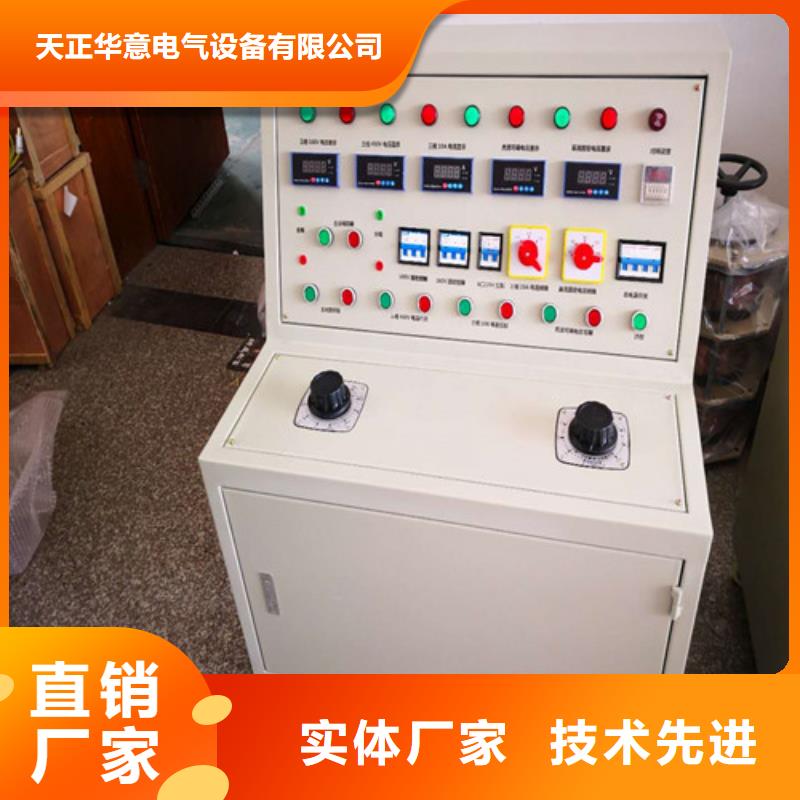

通遼電器綜合試驗臺測試完成后，給定旋鈕歸零，按下停止按鈕。6.1.4、空開給定測試：1）準備工作：將被測空開連接好，合上空開。2）操作說明：1、根據被測件選擇交流電流檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、按下輸出控制按鈕，讓電流輸出給被測件。4、旋轉給定旋鈕，增加電流至額定值，正常空開應在10秒左右脫扣。5、完成后，給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。6.1.5、電流給定測試：1）準備工作：將被測件串聯在電流回路里。2）操作說明：1、根據被測件選擇直流、交流電流檔位。2、確認給定旋鈕歸零后，按下啟動按鈕。3、旋轉給定旋鈕，增加電流至額定值，觀察被測件的動作。4、完成后，給定旋鈕歸零，關閉輸出控制按鈕。按下停止按鈕。6.2、自動測試部分6.2.1、啟動計算機首先將試驗臺右側前面板上的手自動開關旋轉到“自動”的位置后，將電源開關旋轉到“開”位置，這時指示燈亮起，打開試驗臺右下方機柜門按下主機的“微機啟動”按鈕，等待計算機啟動，啟動完畢，系統自動進入測試系統，如圖6-2-1所示：圖 6-2-1本試驗臺自動測試項目按被測件類型分為6種：“普通繼電器”、“時間繼電器”、“過流繼電器”、“熱過載繼電器”

<通遼>天正華意電氣設備有限公司

通遼電器綜合試驗臺質量要求1.設備能夠檢測電器元件狀態情況。2.質保期：本公司的質保期：驗收合格并使用之日起1年。質保期內出現產品質量問題由我公司免費負責維修或更換不合標準產品，并承擔因此造成的一切經濟損失。5.質量保證期內，設備如出現故障，需派人現場處理的，中標人須在報修48小時內到達現場處理。五、其它要求1.本試驗臺是全新整套的、符合、行業、鐵路總公司（原鐵道部）有關質量標準、滿足招標文件要求和項目使用性能要求的產品。2.本試驗臺滿足招標文件所列的規格型號、技術標準和技術要求、配置等。3.本設備包括必備的易損件、備份測試軟件、書面資料、電子版技術資料、出廠合格、說明書、裝箱單、保修卡及完整的包裝箱（合格證應包含制造廠名、產品名稱、規格圖號、標準代號、批號、檢查人員印章等內容）。包裝按及廠家標準，做好防護，包裝物不需回送。由于廠家包裝、運輸不當造成的破損或其他質量問題影響使用的，一律無條件退換。

電機自動測試裝置通遼

通遼電器綜合試驗臺型號選擇完成后退出型號設置界面。（如果沒有當前被測件型號，需要添加新型號。添加方式見6.2.3）如圖6-2-5所示圖 6-2-56.2.3、型號設置在進行新型號繼電器實驗之前需要添加繼電器型號，以方便后續使用，添加型號界面如圖6-2-7所示：圖6-2-7進入設置界面以后，首先檢查左側列表中是否已有當前型號，如果有就左擊選取型號后，點擊【選定返回】按鍵繼續試驗。如果沒有當前型號，就點擊【添加型號】按鍵，根據當前型號參數填寫或選擇測試參數，設置完成后點擊【確定添加】按鍵。添加完成后再點擊【系統參數】按鍵，根據繼電器說明書設置測試結果的判斷標準，完成后點擊【確定】返回添加界面，再點擊【選定返回】繼續測試。當型號參數有變化或需要修改測試參數時，先左擊選定型號，然后點擊【修改型號】，修改完成后點擊【確認修改】按鍵，完成操作。6.2.4、詳細說明普通繼電器1.參照手動測試時步驟接好測試線。2.將面板檔位打到自動測試檔3.在軟件上選擇普通繼電器型號。4.測試項如圖所示：5.根據被測件型號設置好對應參數。6.首先點擊“線圈電阻”按鈕測試線圈電阻。7.然后點擊“觸點狀態”測試剩余項。點擊“吸合釋放測試”，系統將進行吸合釋放測試。測試開始時，電壓從0V開始逐漸上升，上為“額定電壓”。當繼電器吸合時，系統記錄當前電壓以及電流。根據提示，之后進行降壓操作。

通遼電器綜合試驗臺如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。數據查詢時，用戶只需要選擇查詢的項目即可進行查詢，可多選，也可單選。查詢的數據首先是要進行保存之后的數據，沒有保存的數據不能查詢。在數據查詢界面用戶可對查詢出的數據進行刪除、打印操作，并可以生成相應的Excel文件，保存到想要的位置。6.用戶可對測試結果進行保存，點擊測試界面上的“保存報表”即可將測試結果存儲在電腦的任意位置。7.用戶點擊測試界面上的“數據”，可對測試數據進行。8.用戶在以下界面中，可以使用管理員模式下，對操作員進行管理，可刪除和增加用戶。用戶點擊“用戶切換”，可使不同的用戶來登陸測試程序。9.用戶點擊“退出運行”，測試界面將返回電腦桌面，程序退出。九、注意事項：1.每次測試，測試盒上只能插一個被測繼電器，嚴禁插兩個繼電器進行測試。2.測克計在長時間不用時，請將里面的電池取出，以防止電池流液，損壞測克計。3.測試臺在三個月內沒有使用時，是通電一次。4.如果測試過程種如有意外發生，請快速按下測試臺面板上的“急停”按鈕。5.測試臺面板上的電源插座嚴禁接入大功率用電器。6.測試臺上嚴禁放置水杯等物品，防止水流到測試臺內部。

<通遼>天正華意電氣設備有限公司
<通遼>天正華意電氣設備有限公司 電機自動測試裝置通遼

通遼電器綜合試驗臺如果設置過短，可能會出現斷路器拒分拒合現象。當選擇電保持，做重合閘實驗時儲能時間為每次重合閘的間隔時間。時間設置范圍為0.01s-999.99s，磨合次數設置范圍為0-999999次。 3、選擇磨合方式：按“↑”“↓”選擇“參數設置” 如圖4。，再按“確定” 進入圖5，按“↑”“↓”選擇“磨合方式”，再按“確定”鍵，進入圖7，選擇“合—分”磨合或“重合閘”磨合 。圖8圖94、選擇輸出方式：按“↑”“↓”選擇“輸出方式” 如圖4。再按“確定”鍵，進入圖8電保持為繼電器模式，只有一個合閘線圈，通電合閘斷電分閘。機械保持為常規斷路器模式，合分閘各一個線圈，合閘線圈通電合閘，分閘線圈通電分閘。5、輔助設置： 按“↑”“↓”選擇“輔助設置” 如圖4。再按“確定”鍵，進入圖9，選擇對應的方式檢測常開：當選擇檢測常開時，輔助開關狀態接線應接到常開觸點。當常開觸點故障時系統報警并停止測試，關閉所有輸出。檢測常閉：當選擇檢測常閉時，輔助開關狀態接線應接到常閉觸點。當常閉觸點故障時系統報警并停止測試，關閉所有輸出。都不檢測：當選擇都不檢測時，輔助開關狀態接線可不接，懸空。檢測輔助開關功能失效。圖10 圖116、計數清零：按“↑”“↓”選擇“計數清零” 如圖4。再按“確定”鍵，進入圖10由于磨合次數斷電自動保存，如上次沒有磨合完，磨合次數不為零，如需從零開始磨合，需重新計數清零，當一次磨合結束后系統自動清零。 、開始磨合：開始磨合前，需接好測試線，調整好電壓值，先按“合/分”鍵，看能否正常動作，并觀察顯示屏的狀態是否合開關狀態一致。需要儲能的斷路器，先按“儲能”鍵，保證能正常儲能。按“↑”“↓”選擇“開始磨合” 如圖4。再按“確定”鍵，進入圖11。，確定設置沒有問題，選 “開始”進行磨合，如圖12。需要暫停按“確定”鍵。

<通遼>天正華意電氣設備有限公司 電機自動測試裝置通遼

通遼電器綜合試驗臺手動測試的數據采樣也需要手動采集：點擊“手動采集”按鈕即可。(2).如果選擇了“自動測試”；在點擊“”按鈕后，軟件進入自動測試狀態。這時只要按下主控儀啟動按鈕，軟件立即開始測量，測量過程是根據“測試型號”的設置參數進行的。當一個測試品測試完成后，軟件仍處于測量狀態，等待下一個測試，這是需要按下軟件界面上的復位按鈕，退出測試狀態。自動測試在測試完成時，自動對數據進行記錄。b)測試完成后。如需對當前的匝間絕緣測試波形保存，可以點擊主界面上的按鈕，作為比較基準波形c)測試完成后。可以對采樣的數據進行保存和打印，這時數據也已經記錄在數據庫中，方便以后查詢和修改。d)查詢修改數據。點擊子菜單中“歷史查詢”“數據查詢”，打開界面如圖4.所示。圖4 歷史數據查詢和修改界面e)日月年統計報表。如果需要對合格或不合格記錄數據生成日統計報表、月統計報表或年統計報表。點擊子菜單“數據維護”“生成報表”。打開界面如圖5.選擇相應的報表選項后，點擊“”將統計出相應數據。然后可以對統計出的數據進行保存和打印。

<通遼>天正華意電氣設備有限公司 電機自動測試裝置通遼

通遼電器綜合試驗臺.測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。為了方便的用戶實際試用，在臺板上固定有一套數字萬用表，參數如下：1）顯示分辨率： 5.5 位分辨率2）測量參數：直流伏、交流伏、直流安、交流安、電阻、電容、頻率、溫度。3）直流電壓范圍：400mV~1000.00 V；準確度：0.025％RD＋0.002％FS4）電壓交流范圍：400 mV 至 750 V；準確度：3.0％ RDG ＋0.05％ FS5）電阻范圍： 400Ω至 250MΩ 電流交流：范圍：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS電流直流：范圍：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.按下“電腦電源”，測試電腦上電。3.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）4.將測試盒用航空插頭連接線盒測試臺連接即可。5.打開電腦進入軟件程序，選擇測試?yán)^電器型號即可進行測試。

<通遼>天正華意電氣設備有限公司

通遼電器綜合試驗臺安裝使用說明1、電機試驗臺安裝接線說明①、操作臺及強電控制柜外殼可靠接地。②、強電柜從頂端空氣開關上端接入電機試驗用工作電源，380V或660V或1140V，視被試電機額定電壓選擇.確定主回路電壓后同時將強電柜中控制變壓器原邊電壓連接成380V或660V或1140V.③、強電柜內部DZ47空氣斷路器上端引入單相220V電源，作為儀表及操作臺儀器工作電源④、強電柜與操作臺之間用三根6芯電纜線按對應線號連接可靠⑤、強電柜底部（交流接觸器下端子）連接功率線（3＊50mm2）電纜到被試電機的UVW三個端子上，操作臺內部ABC三組每相兩個插頭線分別對應插入試驗臺底部插孔，切不可將同相的兩個插頭插入不同相上去，G1插頭連接到電機外殼上。，同時將三組測試線夾，接到被試電機的接線盒中的UVW端子上，同電機電源線（功率線）并接。2、操作程序及測試步驟①、確保接線可靠的情況下，合上強電柜內部的DZ47空氣斷路器，再關上強電柜門后合上強電柜上電機試驗電源的空氣開關，強電柜上方白色電源指示燈點亮。②、合上試驗臺電源的空氣開關，送入220VAC電源，試驗臺總電源指示燈點亮，電腦自動開機。③、按下試驗臺總電源啟動按鈕打開試驗臺各儀器的電源，總電源啟動按鈕指示點亮，電參數儀顯示當前三相試驗電壓值（電參數儀鍵切換）。

<通遼>天正華意電氣設備有限公司
電機自動測試裝置通遼

通遼電器綜合試驗臺 報表生成界面五、補充說明1.試驗臺面板上轉換開關當撥到手動時（與測試軟件單項手動測試不同），可通過電機運行啟/停按鈕控制被試電機的啟停，電參數測試儀實時監視被試電機的電參數，可通過電參數儀上的按鈕切換顯示被試電機的各相電壓，電流值，以及功率因數，并在測試軟件中同步顯示。2.試驗臺電機測試采用三相三線制，功率測量采用二表法，B相為基準，PB顯示值為0.00W，A，C相顯示值其中有一項可能為負，單獨的PA或PC無意義，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP總＝PA＋PC3.軟件測試結果中的“報警項”中，用測試項目的拼音簡寫標示：ZX：轉向；NY：耐壓；JY：絕緣；DZ：電阻；ZJ：匝間。4.對于匝間測試中的“面積”和“面積差”解釋如下：2.1 面積比較如圖2-1 所示，在任意指定的A～B 區間內對被測線圈測試波形面積進行(積分)計算，并與標準波形在此區間內的面積進行比較，用這兩個波形面積的差異值與標準波形在此區間的面積的百分比作為判定依據，判定基準用百分比來設定。圖2-1 面積比較示意圖波形面積近似的與能量損失成正比，所以可以使用面積比較方法來判斷線圈中的能量損耗，有效的檢測線圈層間和匝間短路。2.2 面積差比較如圖2-2 所示，在任意指定A～B 區間內對被測線圈測試波形和標準波形的Y 軸方向的差異值進行計算(積分計算的結果為A～B 區間內的陰影部分)和標準波形在此區間的面積比較，基準用百分比來設定。圖2-2 面積差比較示意圖面積差比較方法主要表現了電感量 L 的差異和能量的損耗，這個比較方法可以有效的檢測標準線圈和被測線圈的電感量L 的差異。六、使用保養1、試驗臺必須放置于通風良好，無受潮及塵埃多，不受陽光強烈照射的場所 2、試驗臺由專人操作，嚴格執行用電規程和試驗程序，確認試驗電流，電壓等級，嚴防損壞試品及設備，人員的人身3、儀器儀表定期校驗，確保測量準確性
