全自動絕緣靴(手套)測試裝置2023已更新(物流/)
通遼絕緣鞋手套耐壓裝置全自動絕緣靴(手套)測試裝置是電力系統操作和檢修必備的防護用具,DL408《電業工作規程》規定了絕緣靴及絕緣手套等常用工器具的試驗方法和周期。絕緣靴及絕緣手套耐壓試驗,周期為半年,試驗過程中不允許擊穿,同時絕緣靴泄漏電流不大于限定值。儀器采用多路高壓泄流測量和紅外數據通訊技術,實現了測量高壓泄漏電流的目的。通過本技術的應用,測試儀與高壓系統完全隔離,不僅可以測量多路高壓泄漏電流,而且確保了試驗人員的人身。為了提高工作效率,一次可以同時進行8只試品的試驗,為避免重復試驗,采用高壓分斷,試驗過程中可以將擊穿的試品脫離高壓試驗系統,沒有擊穿的試品繼續試驗直到完成試驗。1.主要功能與技術參數1.1主要功能2.1.1同時進行8只絕緣靴或絕緣手套的試驗,分別測量泄漏電流。2.1.2采用大屏幕液晶全漢字顯示,顯示信息量大,一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間等參數。2.1.3可測量試驗電壓、試驗變壓器一次電流等參數。2.1.4采用紅外通訊,使操作臺與高壓系統徹底隔離,確保試驗人員。2.1.5全自動進行耐壓試驗。試驗開始后,儀器自動合閘以國標要求升壓速度自動升壓,升至預定電壓開始計時并保持試驗電壓,時間到自動降壓至零并斷電,同時顯示各試品泄漏電流并自動保存試驗結果。2.1.6具有專用接地容器,便于操作。2.1.7每路試品均具備高壓分斷機構,當任意一路擊穿時,該路試品將自動脫離高壓,不影響試驗的進行。2.1.8具有過壓、過流保護功能。2.1.9具有高壓危險警示燈顯示。2.1.10可保存60組試驗數據及結果,隨時查閱。2.1.11實時日歷時鐘功能。
<通遼>天正華意電氣設備有限公司通遼絕緣鞋手套耐壓裝置感謝您對本公司的信賴,選用絕緣靴手套耐壓試驗裝置。本使用說明書敘述了試驗裝置的安裝,運行,維護,保養及檢查等。在使用前,一定要認真閱讀本使用說明書。并請在熟悉產品的注意事項后使用。為敘述方便,在本說明書中,絕緣靴手套耐壓試驗裝置簡稱為試驗臺二.注意事項■拿到產品時確認:·損壞或缺少零部件的試驗臺切勿安裝。■安裝:·搬運時,請托住機體,防止機體落下壓腳。·移動時,請松開機體下萬向輪的剎車。·移動到指定位置后,請按下機體下萬向輪的剎車,防止其自由移動。■接線:·接線前,請確認總電源處于OFF狀態。·請電氣工程人員接線作業。·接地端子請一定要可靠接地,以防發生人身事故。· 請確認現場的電壓與試驗臺的額定電壓是否一致。(額定電壓:220V50HZ)■運行:·因試驗臺采用交流高壓進行試驗,測試人員必須有高壓設備的使用經驗。·確認所有接線完成后,再接通總電源。·試驗時,測試人員請在離機體三米外進行遙控操作,應集中精力,注意,切勿靠近機體。·一組試驗完成或試件中途發生異常時,請斷開控制電源后更換試件。·不要把水灑到絕緣板上,如不慎有水灑出,應立即停止試驗,將水吸干,并檢查機體里是否有水?·請勿隨意變更電壓表、電流表及定時器的設定。本試驗臺在出廠前已進行了適當的設定。■保養檢查:·切斷主電源后,才可以進行檢查保養。·請勿觸摸試驗臺的電源端子。·保養檢查后,請蓋好電源端子保護蓋。·非專業人員,請勿進行保養檢查和部件更換工作。·不要進行自行改造,用于其他用途。

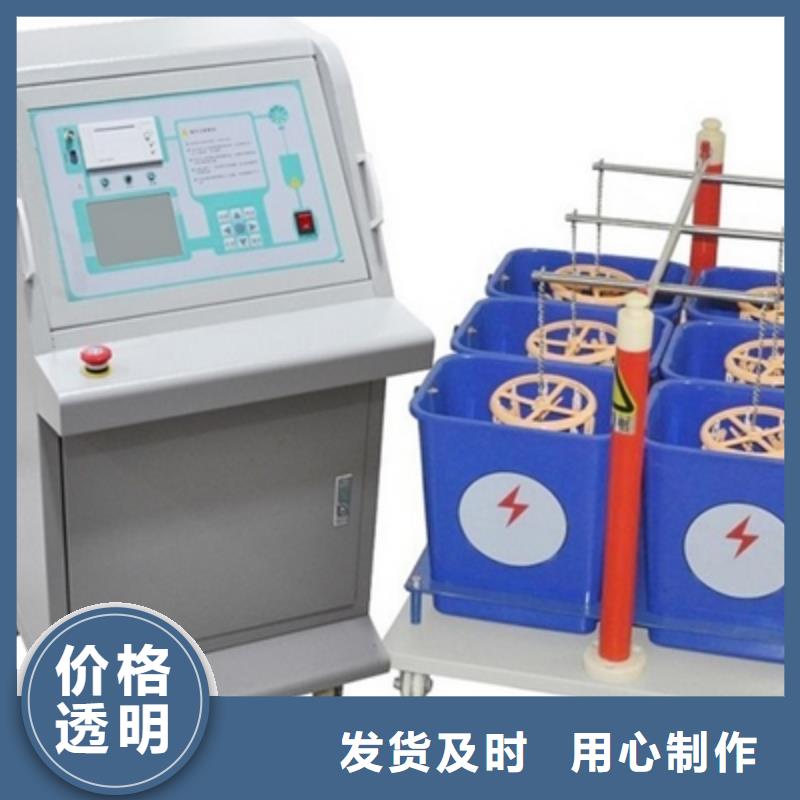

通遼絕緣鞋手套耐壓裝置測試絕緣手套■測試前準備工作:·把六只絕緣靴專用盤形容器放于絕緣板上,加入一半水,放在六個工位上,注意底部和絕緣板上的螺絲接觸好。·將六只絕緣手套專用桶形容器放入六只盤形容器中,在桶形容器中倒入一半水,在絕緣手套中倒入水,不裝水的高度不小于9厘米。將絕緣手套放入桶形容器中,絕緣手套內外水平面基本呈相同高度,露出水面部分應該擦干。·將六根導電桿穿過方電導管,與絕緣手套中的水相接觸。■測試絕緣手套:·按下控制電源旋鈕,接通控制電源。·操作人員離開機體,用遙控器進行操作。·先按下“A”鍵,高壓表的數值在增大,儀器箱六只電流表的數值也在變大。一直按下“A”鍵,進行升壓,升到8.0KV時,松開“A”鍵,(因為電機慣性的影響,應提前4~5個字松開“A”鍵)按下“C”鍵,此時定時器開始工作。如果六只絕緣手套都合格,當測試時間到達后,試驗臺開始自動將電壓降到零。·如果其中有某個絕緣手套不合格,對應工位的儀器箱電流表數值升到保護電流值時,主回路斷開,閃光報警燈亮,對應工位的指示燈J1亮。此時試驗臺自動降壓,待零位指示燈亮后,斷開控制電源。·將不合格的絕緣手套取下,按以上步驟重新進行測試。九、控制界面1.控制界面由三部分組成:打印機,液晶顯示屏,操作鍵盤。打印機用來打印測試報告;液晶顯示屏顯示參數;鍵盤用來進行操作。鍵盤共有10個鍵位,說明鍵:用于數值的移位,如從十位移到個位或從個位移到十位↓鍵: 用于數值的增減,如從2減到1或從1增到2;同時用于不同項目的選擇。(5)復位:按下后回到開機時的原始狀態;(6)測試:選擇不同的項目進行測試;(7)確定:對上一步項目或動作及參數進行確認。(8)備用:用于以后開發。(9)設定:對試件的測試電壓、泄漏電流及試驗時間進行設置;(10)打印:測試完成后,打印出測試報告;

通遼絕緣鞋手套耐壓裝置試驗機操作說明用導線將接地端與試驗室的地線可靠連接。8.2 高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。8.3 測量裝置用電源線接通220V電源,進入充電狀態,“充電”、“電池電壓”指示燈點亮,打開電源開關,開關中的燈點亮,無線傳輸旁邊的指示燈1秒后開始間隙閃爍,這試驗機上有8個通道的電流顯示“00.00”,因還未加電流,顯示應該均為“00.00”,試驗機上電流顯示單位為mA。.8.4 絕緣靴的安裝:大的不銹鋼矮盤放在地上,用自來水(使其導電)放在不銹鋼矮盤上,將絕緣靴浸在水上,絕緣靴內倒入適量鋼珠(鋪滿靴底,其高度不小于15mm),把鐵鏈放入鞋內并接觸到鋼珠。8.5 絕緣手套的安裝:將不銹鋼桶放在托盤上,桶內裝入約半桶電阻率不大于100Ω·m的水(一般用自然水即可),在被試手套內注入相同的水然后將手套浸入不銹鋼桶中,使手套內外水平面呈相同高度,手套應有90mm的露出水面部分,這一部分應該擦干,把鐵鏈放入手套中,使其浸入手套內的水中。九、電流脫扣機構9.1 本部分的主要功能是當電流大于試品設定泄漏(一般在15mA)電流或擊穿時鏈條會自動動脫落方便判斷不合格試品. 9.2 分斷脫扣控制器上使用12V蓄電池供電,當泄漏電流大于設定電流值時內部電路驅動電磁鐵動作,鏈條電極隨之脫落,自動拉開距離從而斷開高壓,由此判斷不合格試品。 十、蓄電池的維護 使用中,電池電壓的指示燈僅一個亮時應停止工作,及時充電,避免蓄電池放電過度而損壞。電池長時間不用,應1-2個月對其進行一次充電,以延長其壽命。一般蓄電池的的壽命約300次。發現充滿的電池很快用到電壓低的現象,說明電池容量變小了,可更換電池。電池是12V免維護鉛蓄電池。更換蓄電池需要打開試驗機上蓋,取出舊蓄電池,換上新電池固定,把舊電池上的兩根引線(帶插片)分別接到新電池上,注意紅線接正極,黑線接負極。要保證插頭良好接觸。十一、充電說明試驗機在高壓試驗前需充電。用充電器插到試驗機充電插口中,通上220V電即可為電池充電,“充電”和 “電池電壓”指示燈亮。隨著電池電量的不斷增加,“電池電壓”指示燈會一個接著一個的被點亮。電池充滿時“充滿”指示燈亮。一般充電需2-8小時。電池長時間不用,應1-2個月對其進行一次充放電。

通遼絕緣鞋手套耐壓裝置簡要的故障排除故障現象 原因分析排除方法備注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器10A保險管未安裝好或開路重新安裝保險管或更換保險管無電流電壓指示1)設備內部插件松動檢查設備,排除故障 2)試驗回路有開路故障檢查試驗回路排除開路故障注意事項為了您和設備的,請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流220V±10% 50Hz。4.更換保險管和配件時,請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電,并與其它帶電設備斷開。十四、運輸與貯存■ 運輸設備需要運輸時,建議使用本公司儀器包裝木箱和減震物品,以免在運輸途中造成不必要的損壞,給您造成不必要的損失。設備在運輸途中不使用木箱時,不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中,面板應朝上。■ 貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下,不允許堆碼排放。設備貯存時,面板應朝上。并在設備的底部墊防潮物品,防止設備受潮十五、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打,以免損壞設備。開箱取出設備,并保留設備外包裝和減震物品,既方便了您今后在運輸和貯存時使用,又起到了保護環境的作用。■ 檢查內容開箱后取出設備,依照裝箱單清點設備和配件。如發現短少,請立即與本公司聯系,我公司將盡快及時為您提供服務。十六、其它本產品整機保修一年,實行“三包 ” ,終身維修,在保修期內凡屬本公司設備質量問題,提供免費維修。由于用戶操作不當或不慎造成損壞,提供優惠服務。我們將期待您對本公司產品提出寶貴意見,請收到設備后,認真填寫“用戶反饋卡”及時寄回本公司。公司將對您所購買的設備建立用戶檔案,以便給您的設備提供更快更優質的服務。如您公司地址和聯系方式變更請及時通知,以便讓我們給您提供及時的跟蹤服務。 十七、維護保養1.該裝置使用完畢后,應將水槽放在無染的地方。2.若長期不使用應該保持水槽內清潔無污染,電極桿、絕緣桿無水分。3.使用前應測量絕緣桿的絕緣電阻,必要時用高壓測試其耐壓值不得低于30KV.
<通遼>天正華意電氣設備有限公司 全自動絕緣靴(手套)測試裝置2023已更新(物流/)
通遼絕緣鞋手套耐壓裝置測試絕緣靴■測試前準備工作:·把六只絕緣靴專用盤形容器放于絕緣板上,加入一半水,放在六個工位上,注意底部和絕緣板上的螺絲接觸好。·將六只絕緣靴放入專用盤形容器中,在絕緣靴中倒入鋼珠,高度不小于15㎜。·將六根導電桿穿過方電導管,與絕緣靴中的鋼珠相接觸。■測試絕緣靴·按下控制電源旋鈕,接通控制電源。·操作人員離開機體,用遙控器進行操作。·先按下“A”鍵,高壓表的數值在增大,儀器箱六只電流表的數值也在變大。一直按下“A”鍵,進行升壓,升到15.0KV時,松開“A”鍵,(因為電機慣性的影響,應提前4~5個字松開“1”鍵)按下“C”鍵,此時定時器開始工作。如果六只絕緣靴都合格,當測試時間到達后,試驗臺開始自動將電壓降到零。·如果其中有某個絕緣靴不合格,對應工位的儀器箱電流表數值升到保護電流值時,主回路斷開,閃光報警燈亮,對應工位的指示燈J1就也亮。此時試驗臺自動降壓,待零位指示燈亮后,斷開控制電源。·將不合格的絕緣靴取下,按以上步驟重新進行測試。
<通遼>天正華意電氣設備有限公司通遼絕緣鞋手套耐壓裝置試驗機操作說明用導線將接地端與試驗室的地線可靠連接。8.2 高壓試驗變壓器的高壓輸出端接在側面紅色端子高壓輸入端。8.3 測量裝置用電源線接通220V電源,進入充電狀態,“充電”、“電池電壓”指示燈點亮,打開電源開關,開關中的燈點亮,無線傳輸旁邊的指示燈1秒后開始間隙閃爍,這試驗機上有8個通道的電流顯示“00.00”,因還未加電流,顯示應該均為“00.00”,試驗機上電流顯示單位為mA。.8.4 絕緣靴的安裝:大的不銹鋼矮盤放在地上,用自來水(使其導電)放在不銹鋼矮盤上,將絕緣靴浸在水上,絕緣靴內倒入適量鋼珠(鋪滿靴底,其高度不小于15mm),把鐵鏈放入鞋內并接觸到鋼珠。8.5 絕緣手套的安裝:將不銹鋼桶放在托盤上,桶內裝入約半桶電阻率不大于100Ω·m的水(一般用自然水即可),在被試手套內注入相同的水然后將手套浸入不銹鋼桶中,使手套內外水平面呈相同高度,手套應有90mm的露出水面部分,這一部分應該擦干,把鐵鏈放入手套中,使其浸入手套內的水中。九、電流脫扣機構9.1 本部分的主要功能是當電流大于試品設定泄漏(一般在15mA)電流或擊穿時鏈條會自動動脫落方便判斷不合格試品. 9.2 分斷脫扣控制器上使用12V蓄電池供電,當泄漏電流大于設定電流值時內部電路驅動電磁鐵動作,鏈條電極隨之脫落,自動拉開距離從而斷開高壓,由此判斷不合格試品。 十、蓄電池的維護 使用中,電池電壓的指示燈僅一個亮時應停止工作,及時充電,避免蓄電池放電過度而損壞。電池長時間不用,應1-2個月對其進行一次充電,以延長其壽命。一般蓄電池的的壽命約300次。發現充滿的電池很快用到電壓低的現象,說明電池容量變小了,可更換電池。電池是12V免維護鉛蓄電池。更換蓄電池需要打開試驗機上蓋,取出舊蓄電池,換上新電池固定,把舊電池上的兩根引線(帶插片)分別接到新電池上,注意紅線接正極,黑線接負極。要保證插頭良好接觸。十一、充電說明試驗機在高壓試驗前需充電。用充電器插到試驗機充電插口中,通上220V電即可為電池充電,“充電”和 “電池電壓”指示燈亮。隨著電池電量的不斷增加,“電池電壓”指示燈會一個接著一個的被點亮。電池充滿時“充滿”指示燈亮。一般充電需2-8小時。電池長時間不用,應1-2個月對其進行一次充放電。


通遼絕緣鞋手套耐壓裝置全電腦拉力試驗機(工器具拉力試驗機)是按照《電網公司電力工作規程》的要求用于試驗電力工器具抗拉伸性能的專業測試設備,它由液壓控制系統,工業控制系統兩大部份完成,液壓控制系統外型美觀,結構合理,技術含量高。工業控制系統采用工控機操作,集信號采集、轉換、處理、數據運算、數據庫管理,實時顯示及執行元件的控制等功能于一身,它廣泛適用于鋼纜、繩纜、葫蘆、雙鉤、滑車等各類起重工具的拉力試驗,還可以為線路、金具、絕緣瓷瓶等機械進行靜載荷試驗。本系統具有以下功能:1.內置符合《電網公司電力工作規程》要求的測試項目,測試時間和標準測試力值。2、其他被測試件的力值,試驗時間可人工設定.3、自動補償被測試件的額定力值.4、自動完成被測試件的檢測過程.5、自動記錄被測試件的檢測數據,并可查詢、打印.6、自動打印被測試件的測試報告.7、可對被測試件進行編號。本系統具有自動化程序高,測試精度高、控制功能強大,且操作簡便,人機界面友好,可靠。應用本系統將極大地提高檢測工作效率。二、工作原理使用時,將被測件一頭連接測力傳感器和油缸,另一頭連接受力架。測試開始時,液壓泵啟動,通過油缸運動拉伸被測件,力傳感器對被測件的受力進行測量,將測量信號經過前極放大后輸入工控機,工控機對所測力值與設定值進行比較,從而根據不同的工況要求,控制液壓泵的啟行與轉換,等設定時間一到,液壓缸停止工作,放開被測件。其間,對傳感器信號的采集、濾波、A/D轉換數據運算處理,液壓泵控制等均由工控機執行,同時在顯示屏上實時描繪出被測件的受力曲線,記錄下測試過程中測量數據,并以歷史記錄表格形式存儲起來,使用戶能對被測試件的數據實現查詢及打印。

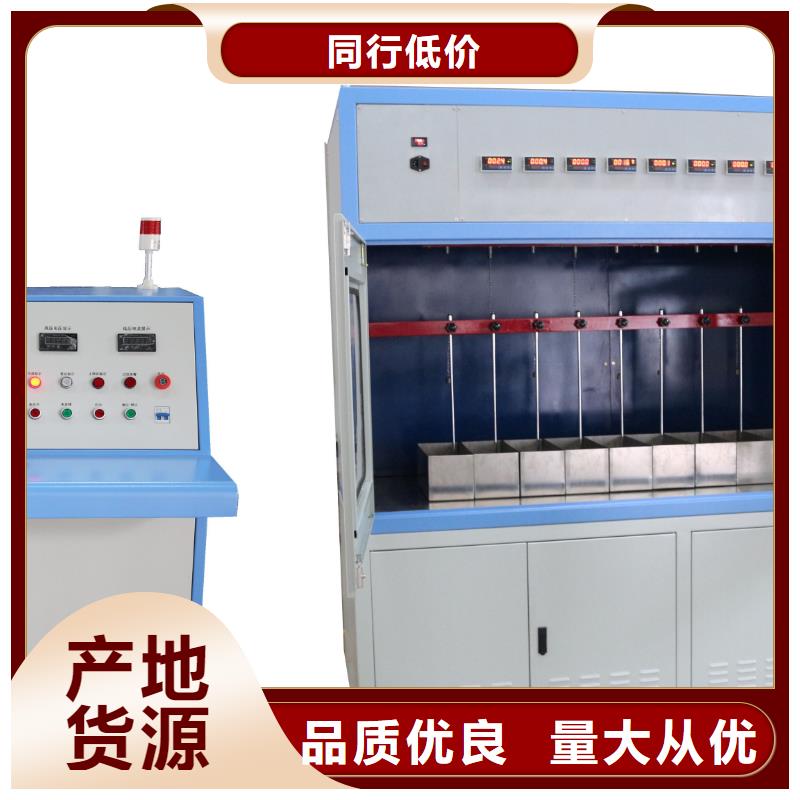

<通遼>天正華意電氣設備有限公司 全自動絕緣靴(手套)測試裝置2023已更新(物流/)通遼絕緣鞋手套耐壓裝置試驗臺介紹■整體介紹:·絕緣工器具試驗臺是用于試驗絕緣靴、絕緣手套專業測試設備。它符合電力公司《電力工器具性試驗規程》(國電發DL/T 1476-2015)要求。·試驗臺由機體、遙控器和干式變壓器、儀器箱、試驗容器等幾部分組成。試件容器采用不銹鋼制作,結構合理,外型美觀;機體采用靜電噴涂,防潮防腐;采用遙控器進行遠程操作,高低壓分離,可靠,技術含量高。·本試驗臺具有自動化程度高,測試精度高,控制功能強大,且操作簡便,可靠。應用本系統將極大地提高檢測工作效率。·絕緣工器具試驗臺廣泛適用于供電、發電等電力企業,按《規程》要求對絕緣靴、絕緣手套等進行智能化絕緣性能性試驗。■試件容器介紹:·試件容器有兩類:六只盤狀的容器用于測試絕緣靴;六只桶裝的容器用于測試絕緣手套。結構合理,外型美觀。■遙控器介紹:·遙控器上有一個指示燈和四個按鍵。·指示燈發出紅光表示有按鍵按下,如紅光暗,表示遙控器電池欠壓。·四個按鍵上分別標有數字A,B,C,D.它們的功能分別是:按下“A”,表示升高壓。按下“B”,表示降高壓.按下“C”,表示計時開始。按下“D”,表示緊急停止。簡稱為“A升B降C計D停”。■機體介紹:·機體里分為主回路,遙控回路,控制回路,電源端子和控制端子五大部分。·機體上為試件容器擺放位置和高壓導入部分。·機體左側為總電源插座和接地端子;·機體正面為顯示和控制部分。排為六只電流表,分別對應顯示六只試件的電流。單位是mA.第二排個是紅色旋鈕,它是控制電源開關。按下時接通控制電源,按箭頭方向旋轉它,為斷開控制電源。第二個是黑色旋鈕,它是控制絕緣靴和絕緣手套電壓等級轉換保護。

通遼絕緣鞋手套耐壓裝置按鍵使用方法功能鍵——在測量狀態下,按一下“功能”鍵,然后按“功能”鍵進入參數設置狀態,通過“移位鍵”、“減少鍵”和“增加鍵”,可改變當前參數的設定值。移位鍵——在參數設置狀態下,每按一下該鍵,設定值右移一位,被選定的位反白顯示。當移到末位時,再按移位鍵,將回到首位,如此循環。減少鍵——在參數設置狀態下,每按一下該鍵,設定值將自動 減1,當減到0時,再按減少鍵,將回到9,如此循環。該鍵只能改變反白顯示的位。增加鍵——在參數設置狀態下,每按一下該鍵,設定值將自動加1,當增加到9時,再按增加鍵,將回到0如此循環。該鍵只能改變反白顯示的位。七、參數設定說明 (請注意參數設定范圍)顯 示 設定范圍 說 明目標電壓 0 ~ 50.0 kV 用于設定高壓側工作電壓,當高壓側電壓接近此設定值時,自動起動計時功能時間設定 0 ~ 120 S 用于設定工作時間,當計時時間到達此設定值時,表示試驗結束,系統自動降壓過流設定 0 ~ 20.0 mA 用于設定泄漏電流保護值八、參數設定方法注:以下參數根據用戶被試品的要求進行設定開機狀態:此時操作員設置好所需參數以后就可按開始測試按操作鍵盤“功能”鍵進入[目標電壓]設定按操作鍵盤“功能”鍵進入[時間設定]按操作鍵盤“功能”鍵進入[過流設定]按操作鍵盤“功能”鍵進入返回工作界面,同時系統自動保存所設置的數據。此時就可進行升壓測試
