通遼激光導線清障儀

通遼清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-300米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 10-300 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍，激光光斑十字絲校準瞄準方式 電動快速定位，微調瞄準，瞄準時間≤20s工作環境 0℃-40℃，濕度小于70%供電方式 配48V充電電池供電 線路激光清障儀 便攜式激光清障儀 電網異物激光器 輸電線路激光清障儀 激光砍樹機器 線路異物清障儀 線路清障儀

通遼清障儀.維修與保養4.1同軸鏡頭的維護保養①鏡頭外殼禁止使用酒精擦拭。②定期檢查保護窗鏡片，發現有灰漬因及時使用酒精棉簽擦拭，使用后蓋上鏡頭蓋。4.2電氣防護①電池與云臺輕拿輕放，禁止在潮濕環境中使用。②使用時確保所有連接線都已經連好。5.成品檢驗報告檢查項目合格標準合格打“√”不合格打“×”1 激光器出光測試 長時間穩定2h以上2100米光斑大小測試100米處20mm左右同軸度測試激光點與十字線中心重合 抗震性測試長時間顛簸無松動5外觀檢驗 無明顯損傷 合格證產品名稱：激光清障儀產品型號：TH-300公司名稱： 青島天正華意電氣設備有限公司檢驗員： 備注：本產品的制造、裝配、性能經過檢驗，符合出廠標準，準予出廠。光纖激光清障儀 異物激光清障儀 輸電線路異物激光遠程裝置 輸電線路異物激光遠程儀 輸電線路異物激光遠程清障儀 線路異物激光清障儀 線路激光遠程清障儀 線路遠程清障儀

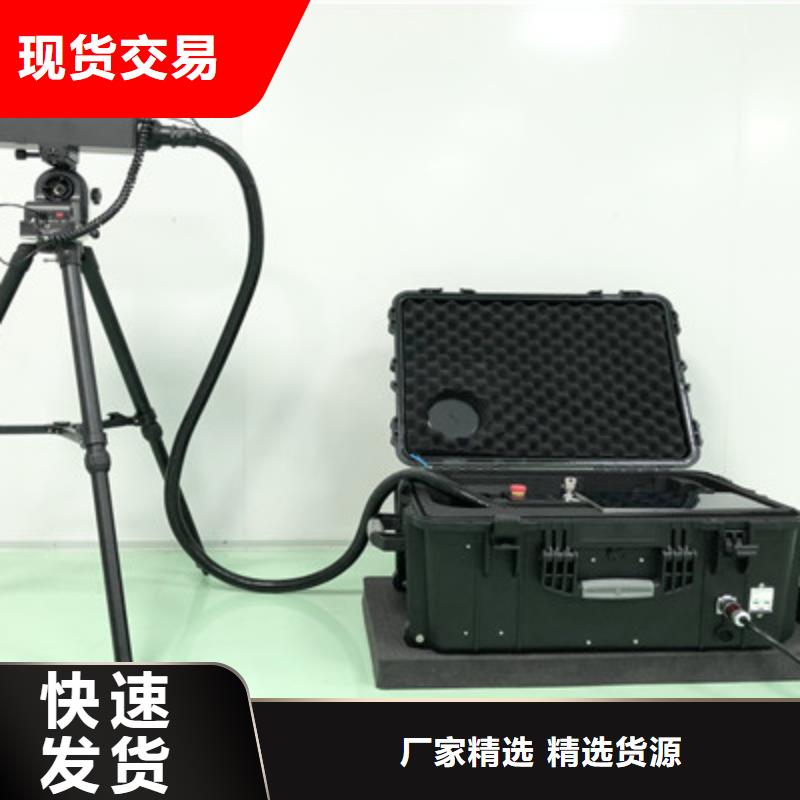

通遼清障儀 3整機各部件和控制按鈕3.1整機各部件圖及說明3.2激光發射頭3.3 激光器控制盒說明OFF/ON鑰匙開關。插入鑰匙，旋轉至ON位置上電。POWER 電源指示，綠燈亮時表示電源已經正常上電。激光出光指示，黃燈亮表示激光器在出光。ALARM 報警指示，紅燈亮時表示激光器發生故障報警，蜂鳴器響同時紅燈閃亮。3.4激光器供電接口定義說明（電源接口以實物為準）a.將激光清障設備水平放置于合適位置。b.設備上電前測試供電電壓是否處于合適電壓（48V），電源線接觸是否良好。c.在不帶電狀態下將激光器的電源線及控制線電纜接好。d.注意保護好激光出光口，防止灰塵粘附鏡片。e.光纖鎧纜小彎曲半徑不得小于20cm。4平板控制軟件界面4.1平板軟件打開方法打開主機的電源開關，點按操控平板電源開關，開啟操控平板，等平板開機后，檢查是否連接上WIFI (qingzhang) 等連接上后雙擊桌面 激光清障圖標 打開智能清障系統。4.2控制軟件界面說明5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。

通遼清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-300米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 10-300 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍，激光光斑十字絲校準瞄準方式 電動快速定位，微調瞄準，瞄準時間≤20s工作環境 0℃-40℃，濕度小于70%供電方式 配48V充電電池供電 線路激光清障儀 便攜式激光清障儀 電網異物激光器 輸電線路激光清障儀 激光砍樹機器 線路異物清障儀 線路清障儀

通遼清障儀2產品說明2.1產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-300米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 10-300 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍，激光光斑十字絲校準瞄準方式 電動快速定位，微調瞄準，瞄準時間≤20s工作環境 0℃-40℃，濕度小于70%供電方式 配48V充電電池供電 線路激光清障儀 便攜式激光清障儀 電網異物激光器 輸電線路激光清障儀 激光砍樹機器 線路異物清障儀 線路清障儀

通遼清障儀產品原理青島天正華意電氣激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的 T H 系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢，結合架空線路等高壓裝置懸掛物的特點，選擇了對電力系統運行主體設備沒有傷害的激光波段，成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用，工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點，適用于大部分架空線路以及高壓裝置非金屬異物，有效克服傳統方法的弊端及不足，顯著勞動效率，降低勞動成本，降低勞動強度和風險，提高經濟效益。產品功能特點1 帶電、遠程、非接觸式作業，適用于架空線路非金屬物2 遠距離帶電樹障，馬蜂窩、風箏線等異物3 通過平板電腦無線傳輸方式遠程監控，現場實時作業畫面、設備狀態信息4 通過電子云臺控制激光出光方向，實現激光的控制5 夜視功能，滿足夜間作業要求6 設備傾倒保護功能，設備傾倒時自動切斷激光，防止誤傷附近人員，前方人體感應模塊，可發現前方人員入侵并發出報警，自動切斷激光便攜式激光清障儀

通遼清障儀電網異物激光清障儀研發背景 高速公路 鐵路 輸電線路目前各地市電力系統架空線路35kV以上輸電線路均為裸導線，在數千公里長度內每年 異物掛線有千次之多，異物掛線及危害樹木是導致線路非計劃性停運的主要原因之一。傳統處理方法需線路停電或帶電作業，但線路停電降低了電網供電可靠性，增大了區域 停電風險，造成較大經濟損失和社會負面影響。以往曜異物掛線或危害樹木的主要方法是依靠人員靠近或進入高壓電場，直接或 間接接觸帶電體，除掉飄落物、危害樹木等。這樣做存在較高的作業風險，隱患大，且作業耗時長，勞動強度高，近年來各地均 呈現出帶電登高作業人員嚴重不足的態勢。為解決這一難題，我公司研發生產的激光導線清障儀釆用地面發射可控激光對掛線高空異物及危害樹木進行遠距離切割方式，具有、快速、可帶電作業的特點。降低停電風險，保障電網正常運行，該產品被 電網列入應急處置設備。【無人機操作存在火災隱患、飛行限制、天氣限制等，如禁飛區、森林覆蓋區. 化工油庫、操作失控、大風、雨無法作業】選型參考水電廠取水口雜物清理、鐵路 高速公路較大樹障清理建議使用TH- 1000W機型200千伏以上輸電線路，高速路因塔型較高建議使用TH-500W機型新能源發電、鐵路供電網、350千伏及以下輸電線路 建議使用TH- 350W機型激光清障儀工作原理通過光學光具組以及相應電能轉換電路，將激光聚焦于導線異物處，高溫燃燒切割而 達到目的。

通遼清障儀產品原理青島天正華意電氣設備有限公司是由激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的TH-W系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢，結合架空線路等高壓裝置懸掛物的特點，選擇了對電力系統運行主體設備沒有傷害的激光波段，成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用，工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點，適用于大部分架空線路以及高壓裝置非金屬異物，有效克服傳統方法的弊端及不足，顯著勞動效率，降低勞動成本，降低勞動強度和風險，提高經濟效益。產品功能特點1帶電、遠程、非接觸式作業，適用于架空線路非金屬物2遠距離帶電樹障，馬蜂窩、風箏線等異物 3通過平板電腦無線傳輸方式遠程監控，現場實時作業畫面、設備狀態信息4通過電子云臺控制激光出光方向，實現激光的控制 5夜視功能，滿足夜間作業要求TH-350W 6設備傾倒保護功能，設備傾倒時自動切斷激光，防止誤傷附近人員，前方人體感應模塊，可發現前方人員入侵并發出報警，自動切斷激光

通遼清障儀規范與標準2.1通用部分（1）本采購項目應遵循本技術規范書、有關國際通用標準和規范、中國 標準和規范、行業標準和規范，以及在合同實施期間以上相應標準和規范的修改，以及新頒布的標準和規范。除合同另有規定外，如采用進口或引進技術或合資或合作產品，還應遵守產品原產地、采用的技術合作或支持方的 標準。當上述標準不一致時按本技術規范執行。（2）具體標準和規范見專用部分，如專用部分未單獨列出，則按國際通用、 及行業標準和規范中相應 要求實施。（3）本項目在執行規范、標準要求外，還須遵循采購人的相關管理文件要求。2.2專用部分除采購標準規范和圖紙中要求的技術條件外，賣方還將再次確認以下標準的 版本（以文字形式通知買方），并遵照 標準要求執行，并將 標準通知買方。GB/T 191-1990 包裝儲運圖示標準GB4208-2008 外殼防護等級GB10320-1995 激光設備和設施的電氣GB/T13740-1992 激光輻射發散角測試方法GB/T13741-1992 激光輻射光束直徑測試方法GB/T15313-2008 激光術語GB7247.1-2001 激光產品的第1部分：設備分類、要求和用戶指南GB/Z18461-2001 激光產品的生產者關于激光輻射的檢查清單YY/T0757-2009 人體使用激光束的指南T/CEC 403-2020 輸電線路漂浮異物激光帶電裝備使用導則2.2.1主要功能要求（1）能從地面發射可控激光對高空異物進行遠距離自動切割，實現帶電、遠程、非接觸式作業，具有、快速、可帶電作業的特點，適用于架空線路非金屬異物；設備要求具備智能自動跟蹤瞄準功能，對異物實現快速瞄準、自動切割，具有十字光標瞄準功能，十字光標和激光出光點重合；具有軟件快速校準十字光標的功能。

通遼清障儀 產品概述該產品可以實現對電網、高鐵觸網等飄掛物的遠程切割、實現帶電非接觸式作業；也可以遠距離樹枝、馬蜂窩等需要的異物。作用對象：風箏、風箏線、魚線、廣告布、氣球、遮陽網、農用地膜、樹枝、各類塑料飄掛物等雜物。2.2產品主要特點本產品裝有人體感應、激光輸出頭搖晃停止出光等措施。可重復定位巡航自動切割，巡航速度可調，定位速度可調，功率輸出可調等。產品體積小，重量輕，便于攜帶和架設（可單人攜帶移動， 單人架設操作），激光光斑可聚焦作業，可適用于各類使用環境，可在鐵路、山區、梯田等各類環境惡劣的場所快速展開作業。2.3產品主要技術參數500W 作用距離 5-200米激光輸出波長 1080nm±5nm連續工作時間 60分鐘聚焦光斑大小 ≤10mm聚焦范圍 0-200 米連續可調遠距攝像機觀瞄 放大倍率≥60 倍，激光光斑十字絲校準瞄準方式 電動快速定位，微調瞄準，瞄準時間≤20s工作環境 0℃-40℃，濕度小于70%供電方式 配48V充電電池供電容量 1900W 外觀尺寸 650*490*310mm 重量 35Kg
