以下是:球鉸支座雙向滑動支座多年行業經驗的產品參數
| 產品參數 |
|---|
| 產品價格 | 1198/個 |
|---|
| 發貨期限 | 7-15天 |
|---|
| 供貨總量 | 10002 |
|---|
| 運費說明 | 包郵 |
|---|
| 小起訂 | 1 |
|---|
| 質量等級 | 優質 |
|---|
| 是否廠家 | 是廠家 |
|---|
| 產品材質 | 鑄鋼 |
|---|
| 產品品牌 | 尚友 |
|---|
| 產品規格 | 1000KN |
|---|
| 發貨城市 | 河北衡水 |
|---|
| 產品產地 | 河北衡水 |
|---|
| 加工定制 | 定制 |
|---|
| 產品型號 | 抗震型球鉸支座 |
|---|
| 可售賣地 | 全國 |
|---|
| 產品重量 | 82Kg |
|---|
| 產品顏色 | 灰色、紅色 |
|---|
| 質保時間 | 50年 |
|---|
| 外形尺寸 | 330*330*79 |
|---|
| 適用領域 | 鋼結構網架工程、市政建設工程、公路鐵路建設工程 |
|---|
| 是否進口 | 否 |
|---|
| 質量認證 | ISO9001 |
|---|
| 產品功率 | 50KN |
|---|
| 工作溫度 | 常溫-25℃～+60℃耐寒-40℃～+60℃ |
|---|
| 產品名稱 | 球鉸支座 |
|---|
| 豎向承載力 | 350KN |
|---|
| 水平承載力 | 100KN |
|---|
| 抗拔力 | 50KN |
|---|
| 類型 | 固定/雙向滑動/單向滑動 |
|---|
| X向位移量 | ±50mm |
|---|
| Y向位移量 | ±50mm |
|---|
| 轉角 | 0.02rad |
|---|
| 材質 | 可焊鋼材質 |
|---|
| 功能 | 減震抗震隔震，地震發生時對結構起穩定性能 |
|---|
| 用途 | 避免地震發生時建筑結構的破壞和倒塌 |
|---|
| 摩擦系數 | 0.03 |
|---|
| 彈性剛度 | 2KN/mm |
|---|
| 風格 | 抗沖擊性好、抗壓強大 |
|---|
| 執行標準 | GB/T17955-2009（橋梁球型支座） |
|---|
| 適用行業 | 鋼結構網架工程、市政建設工程、公路、鐵路建設工程 |
|---|
以下是:球鉸支座雙向滑動支座多年行業經驗的圖文視頻
球鉸支座雙向滑動支座多年行業經驗_瑞誠工程橡膠有限公司(銅川分公司),固定電話:18762195566,移動電話:18762195566,聯系人:劉經理,QQ:1779908777,河北省衡水市濱湖新區彭杜鄉王許莊 發貨到 陜西省銅川市。 陜西省,銅川市 1958年4月5日，撤銷銅川縣建制，成立銅川市。銅川交通便利，是關中經濟帶的重要組成部分，是通往人文初祖黃帝陵及革命圣地延安的必經之地，咸銅、梅七兩條支線鐵路與隴海大動脈相連。銅川自然森林為關中平原北部的天然屏障。有太安自然保護區和香山自然保護區；位于耀州區城東的藥王山，為藥王孫思邈棲隱故地與紀念場所，是全國重點文物保護單位。
想要更直觀地了解球鉸支座雙向滑動支座多年行業經驗產品的特點和功能嗎？我們?yōu)槟鷾?zhǔn)備了視頻介紹，相較于圖文，視頻更能讓您輕松掌握產品的核心賣點。
以下是:球鉸支座雙向滑動支座多年行業經驗的圖文介紹
瑞誠工程橡膠有限公司(銅川分公司)是 建筑用支座等產品專業生產加工的公司，擁有完整、科學的質量管理體系。瑞誠工程橡膠有限公司(銅川分公司)的誠信、實力和產品質量獲得業界的認可。 歡迎各界朋友蒞臨參觀、指導和業務洽談。

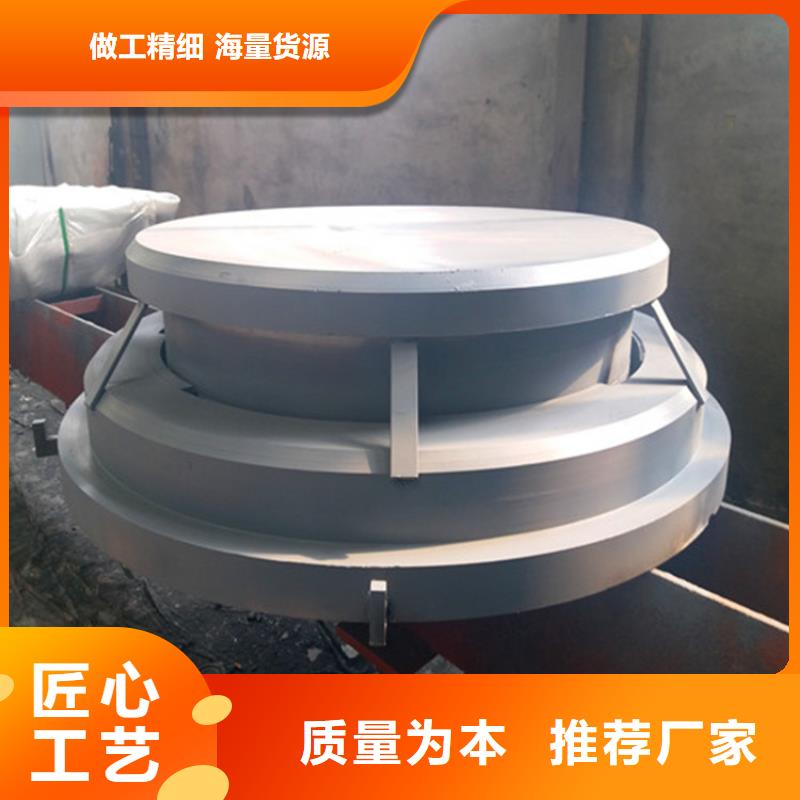

桁架固定球鉸支座各向轉動性能一致，適用于桁架，連廊，天橋，膜結構，等鋼結構建筑以及寬橋、曲線橋等橋梁建筑中；支座不用橡膠承壓、不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。桁架固定球鉸支座具有萬向轉動、萬向承載、抗拔、抗拉、抗震、隔震消能等優點1桁架固定球鉸支座通過球面?zhèn)髁Α⒉怀霈F(xiàn)力的縮頸現象，作用在建筑上的反力比較均勻，固定球鉸支座適用溫度范圍a.常溫型支座：適用于-25℃～+60℃;b.耐寒型支座：適用于-40℃～+40℃，代號為F。固定滑動球型鋼支座支座設計轉角分為0.01、0.015和0.02rad，根據需要可增大設計.豎向承載力1000-20000KN共分16級，支座可承受的水平承載力為豎向的10%摩擦系數：常溫型μ≤0.03耐寒型μ≤0.05支座設計位移量：順向：±50、±100、±150mm橫向：±20mm設計位移量根據工程需要可進行變更設計。
抗拔球較支座，是在國標球型支座的基礎上逐步升華的產物。它們能夠滿足橋梁建筑，尤其是鋼結構工程對節點支座性能需要抗拔球鉸支座分為固定型，單向位移型和雙向位移型三種形式。抗拔球支座是水平工作位置支座，在工作過程中，頂板位移箱和底板位移箱水平放置，其作用是較接上下構件，釋放鋼結構主體的內應力。 2、抗拔球鉸支座設計參數 1、支座豎向壓力分為300kN、500kN、1000kN、1500kN、2000kN、2500kN、3000kN、4000kN、5000kN、6000kN、7000kN、8000kN、9000kN、10000kN十四個級別；2、支座豎向抗拔力取其豎向荷的50％之內；3、支座抗水平剪力為其豎向荷載的30％或40％；4、設計轉角為0．02rad也可根據實際需求在0．02－0．08rad范圍內做相應設計）；5、位移型支座根據其位移形式不同將其相應位移量設為±60－±100mm也可根據實際需要設計）6、支座滑動摩擦系數?≤0．03（－25℃～＋60℃）。
瑞誠網架滑動球鉸支座安裝方法 1、與上部結構的連接，采用高強度螺栓連接，也可采用焊接； 2、與下部結構的連接，采用焊接，特殊情況也可以做成高強度螺栓連接。 鋼連廊滑動球鉸支座注意事項： A、安裝前應檢查，看零件有無丟失、損壞。檢查上部結構和支座上座板螺孔間距和孔徑是否相符，選用型號是否正確，轉角、各方向位移是否與設計相符，檢查以設計圖紙為準。 B、安裝時應對其上下底板的四邊劃注十字中心線，便于安裝找正，安裝時將支座上座板與上部結構的鋼板用高強度螺栓連接，并需用大于500mm的扳手人力擰緊。特殊情況需要特殊扳手安裝，人力擰緊。 C、位置確定后，即可上下固定，支座與上下構造連接方式，可以用高強度螺栓連接也可以焊接，或兩種方式同時使用。當采用焊接時，必須設置預埋鋼板，與混凝土接觸的一面還應焊接錨固筋，以求一定的強度和剛度。焊接時不應連續拖焊，要采用斷續焊接的方式逐步焊滿，以避免焊接時局部溫度過高而使支座或預埋鋼板變形。 D、支座安裝或焊接完成后將上下連接板拆除。
抗拔球型支座和球鉸支座的經詳細的靜力學、動力學分析研制而成的新型抗震減振鋼支座。抗震減振支座結構更加合理，性能更加可靠，使用壽命更長。抗拔球型支座構造特點抗拔球型支座主要由上支座滑板、下支座板、球面板聚四氟乙族滑板及鋼擋圈組成。球形支座特點適用大軒角要求的橋梁使用，抗拔球型支座通過球面?zhèn)髁Α?br /> 不會出現力的縮頸現象，作用在混凝t上的反力比較均勻，抗拔球型支座通過球面聚四氟乙烯板的滑動來實現支座的轉動過程，轉動力矩小，而且轉動力矩只與支座球面半徑及聚四氟乙端板的摩擦系數有關，與支座轉角大小無關，特別適用于大轉角的要求，設計轉角可達005rad，抗拔球型支座這種支座產品不用橡膠承壓。
不存在橡膠老化對支座轉動性能的影響，特別適用于低溫地區。抗拔球型支座安裝抗拔球型支座的安裝方案連接形式應與結構設計人員具體商定，以保證上、下部結構與支座的可靠連接和功能發揮。下部鋼筋砼柱的標號不得低于C40級。柱內配筋應參考本支座設計時的研究分析結果，即在自柱頂沿柱軸線方向柱腳方向的025b至06b的高度范圍內(b為柱截面寬度)。
增大水平箍筋截面的配置，其增加量依承載力分析結果確定。活動支座根據設計需要在上支座板與滑板之間設置偏值。抗拔球型支座和預埋鋼板的連接若采用焊接時，要采取降溫措施，或?qū)厰嗬m(xù)焊的方法，防止支座鋼件過熱而損壞聚四氟乙烯板，橡膠密封圈和5201硅脂。安裝前應使下部結構的標高和水平度滿足設計要求。
在陜西省銅川市采買球鉸支座雙向滑動支座多年行業經驗到瑞誠工程橡膠有限公司(銅川分公司),無論您是個人用戶還是企業采購,我們都將竭誠為您服務。品質保證,價格優惠,廠家直銷,歡迎有需要的客戶來電。聯系人:劉經理-18762195566,QQ:1779908777,地址:《河北省衡水市濱湖新區彭杜鄉王許莊》。
