鐵嶺絕緣油介電強度試驗儀例如分壓器濾定點一和二的設定分別為0V->0kv,10v->10kv如圖8所示,此時高壓輸出為49.9kv時,儀器測量的低壓臂矢量合成電壓為29.77V,分壓器B高壓為24.95kv,低壓臂測量電壓為30.3V,則記錄完成后應在濾定點1欄填寫0->0,第二欄填寫2.977->49.9,濾定點二欄填寫0->0,第二欄填寫3.03->24.95,填寫以后如圖9所示,完成通道濾定后,儀器顯示的電壓值為接入該分壓器的實測高壓值。通道率定項目在出廠時已經被固化,如果需要更換分壓器請與供應商聯系進行再次率定3.4 數據保存與讀取試驗完成后儀器會提示用戶是否保存當前的試驗數據,點擊軟件主界面的保存按鈕,則當前的試驗數據會被保存至計算機,保存的文件名稱格式為“××年××月××日××時××分××秒 絕緣油檢測試驗”,只有在“查看數據”,“查看結果”,“查看歷史數據”和“查看歷史結果”狀態時才可以保存數據。點擊軟件主界面的讀取按鈕會出文件選擇對話框,選擇要讀取的歷史試驗文件,則儀器進入查看歷史數據或結果的狀態,所保存的試驗曲線,結果和當時的試驗環境都會被重現。讀取歷史數據界面也可以刪除存儲器中所存儲的歷史試驗文件。3.5 生成試驗報告圖10 試驗結果展示界面試驗完成后,試驗結果以圖10的方式展示,在結果查看器中選擇生成報告類型,然后點擊生成報告則在儀器中會自動生成WORD格式的試驗報告,試驗報告的名字與保存的試驗文件名字相同,生成試驗的試驗報告格式如圖11所示。WORD格式的試驗報告默認保存路徑是“D:\\workdata\\word\\”,儀器運行時計算機的D盤必須要有”D:\\workdata”文件夾,該文件夾下保存了儀器的運行參數。

鐵嶺絕緣油介電強度試驗儀儀器上面的按鈕所在欄目為儀器操作工具欄在儀器操作工具欄可以選擇新建試驗,保存數據,讀取數據,設置儀器參數,設定儀器通道配置,示波器設置,導出數據,查看系統幫助等操作。試驗項目選擇欄在圖4中,儀器操作工具欄的下方藍色區域為試驗項目選擇欄,用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式,點擊工具欄的新建試驗將會出現試驗項目選擇欄3 工作狀態顯示欄試驗項目選擇欄的下方藍色區域為工作狀態顯示欄,此處會顯示的信息包括,儀器運行狀態,當前試驗項目,當前系統時間等信息。 示波器進入選擇的試驗項目后,試驗項目選擇欄會消失出現如圖5所示的錄波器,當試驗運行時,錄波器顯示當前的實時曲線,試驗停止后,示波器顯示擊穿瞬間的電壓曲線,并提供曲線分析功能,用戶可以通過“工具尺”定位曲線某一點的信息,也可以縮放查看曲線的局部信 試驗參數顯示欄在工作狀態顯示欄左下方為試驗參數顯示欄,在選擇試驗后,此欄會顯示當前試驗的參數配置,點擊設置參數可以改變當前的試驗參數配置試驗操作欄在工作狀態顯示欄右下方為試驗操作欄,此處可以控制試驗的開始,停止和數據、曲線結果顯示轉換。第三章 儀器軟件操作在TH-100型絕緣油介電強度測試儀校驗裝置的附件光盤中有一個儀器設置儀器設置儀器設置選項用于設置試驗單位,試驗人員,試驗地點等信息。所有這些設置信息會被自動加入到試驗報告中,在軟件操作主界面中點擊“儀器設置按鈕”儀器設置對話框。設置參數后重啟軟件,所有的設置信息都會被自動保存,下次再次啟動軟件時系統時會維持上次修改的運行參數,儀器設置的所有參數不影響試驗流程控制和結果參數計算,所有這些參數只與word試驗報告的顯示有關。儀器設置界面中的參數含義為:1 測試儀信息:當前的試驗地點,試驗人員,試驗單位,儀器編號,試驗編號,試驗報告頁腳/頁眉內容,這些信息都會被反應在自動生成的試驗報告中,便于儀器自動生成規范的試驗報告2 時間設置:點擊“時間設置”按鈕可以設置系統的當前時間信息。3 虛擬鍵盤:如果儀器啟動后右上角沒有橙黃色的方形圖標,則可點擊此處的“虛擬鍵盤”啟動儀器的虛擬鍵盤,虛擬鍵盤的功能和實際鍵盤完全一致(僅對嵌入式主機版本的軟件有效)4 軟件升級接口,是儀器的應用軟件自動升級接口,儀器供應商會根據使用過程中用戶的反饋發布新的儀器軟件升級包,用戶可以從供應商處獲得軟件升級包。


鐵嶺絕緣油介電強度試驗儀在圖2頁面下,按 選擇 鍵移動光標√ 至GB2002處,按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同,可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下,按 選擇 鍵移動光標√ 至時間設置處,按 確認 鍵即可進入時間設置子頁面(圖5)。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處,按 + 或 - 鍵選擇具體數值后,按確認鍵確認,并返回開機頁面;6. 在圖2頁面下,按 選擇 鍵移動光標√ 至自定義設置 處,按 確認 鍵即可進入 自定義設置 子頁面(圖6);圖6 自定義設置子頁面在圖6頁面下,按 選擇 鍵移動光標到相應的選項,再按 + 或 - 鍵可進行相關參數的設置。其中:靜置時間 默認值15 min,范圍1~15 min(增量Δ= 1 min);間隔時間 默認值5 min,范圍1~10 min(增量Δ= 1 min);攪拌時間 默認值10 s, 范圍5~90 s(增量Δ= 5 s);停升電壓 默認值80 kV,范圍10~80 kV(增量Δ= 10 kV)。當儀器升壓到 停升電壓 以后將停止升壓,并進入到保持狀態。若持續50 s無擊穿,儀器將默認當前停升電壓為絕緣油擊穿電壓;打壓次數 默認值為6次,可選范圍1~6次(增量Δ=1次);設置好后按 確認 鍵返回開始頁面,按 開始 鍵進行測試;杯位選擇 按此鍵進入杯位選擇子頁面,具體操作見六、操作步驟圖解3.的相關內容。
<鐵嶺>天正華意電氣設備有限公司 鐵嶺變壓器油酸值測定儀、變壓器油酸值測定儀生產廠家-鐵嶺鐵嶺絕緣油介電強度試驗儀儀器上面的按鈕所在欄目為儀器操作工具欄在儀器操作工具欄可以選擇新建試驗,保存數據,讀取數據,設置儀器參數,設定儀器通道配置,示波器設置,導出數據,查看系統幫助等操作。試驗項目選擇欄在圖4中,儀器操作工具欄的下方藍色區域為試驗項目選擇欄,用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式,點擊工具欄的新建試驗將會出現試驗項目選擇欄3 工作狀態顯示欄試驗項目選擇欄的下方藍色區域為工作狀態顯示欄,此處會顯示的信息包括,儀器運行狀態,當前試驗項目,當前系統時間等信息。 示波器進入選擇的試驗項目后,試驗項目選擇欄會消失出現如圖5所示的錄波器,當試驗運行時,錄波器顯示當前的實時曲線,試驗停止后,示波器顯示擊穿瞬間的電壓曲線,并提供曲線分析功能,用戶可以通過“工具尺”定位曲線某一點的信息,也可以縮放查看曲線的局部信 試驗參數顯示欄在工作狀態顯示欄左下方為試驗參數顯示欄,在選擇試驗后,此欄會顯示當前試驗的參數配置,點擊設置參數可以改變當前的試驗參數配置試驗操作欄在工作狀態顯示欄右下方為試驗操作欄,此處可以控制試驗的開始,停止和數據、曲線結果顯示轉換。第三章 儀器軟件操作在TH-100型絕緣油介電強度測試儀校驗裝置的附件光盤中有一個儀器設置儀器設置儀器設置選項用于設置試驗單位,試驗人員,試驗地點等信息。所有這些設置信息會被自動加入到試驗報告中,在軟件操作主界面中點擊“儀器設置按鈕”儀器設置對話框。設置參數后重啟軟件,所有的設置信息都會被自動保存,下次再次啟動軟件時系統時會維持上次修改的運行參數,儀器設置的所有參數不影響試驗流程控制和結果參數計算,所有這些參數只與word試驗報告的顯示有關。儀器設置界面中的參數含義為:1 測試儀信息:當前的試驗地點,試驗人員,試驗單位,儀器編號,試驗編號,試驗報告頁腳/頁眉內容,這些信息都會被反應在自動生成的試驗報告中,便于儀器自動生成規范的試驗報告2 時間設置:點擊“時間設置”按鈕可以設置系統的當前時間信息。3 虛擬鍵盤:如果儀器啟動后右上角沒有橙黃色的方形圖標,則可點擊此處的“虛擬鍵盤”啟動儀器的虛擬鍵盤,虛擬鍵盤的功能和實際鍵盤完全一致(僅對嵌入式主機版本的軟件有效)4 軟件升級接口,是儀器的應用軟件自動升級接口,儀器供應商會根據使用過程中用戶的反饋發布新的儀器軟件升級包,用戶可以從供應商處獲得軟件升級包。

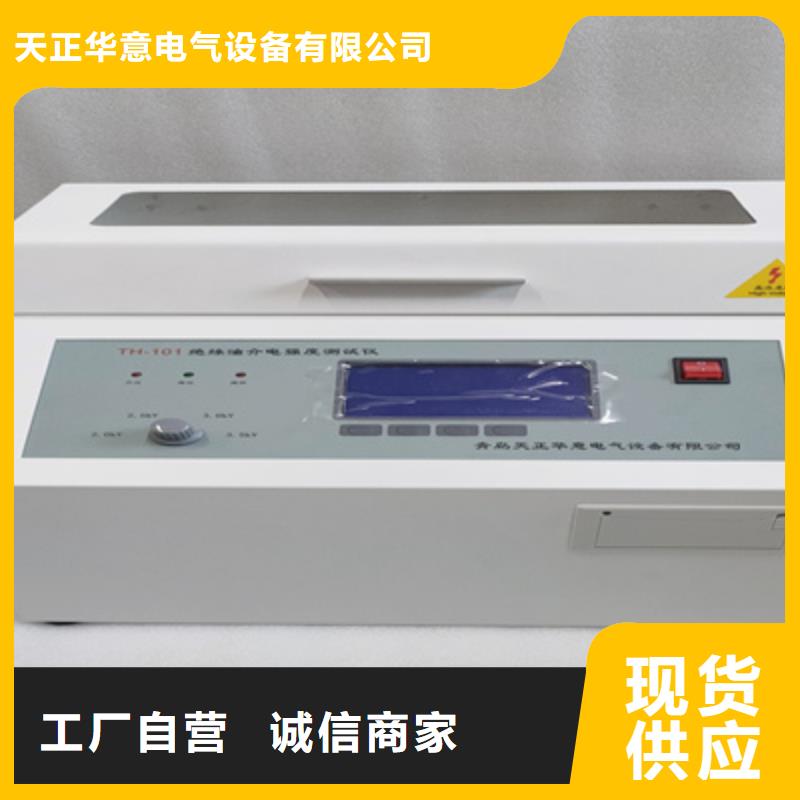

鐵嶺絕緣油介電強度試驗儀尊敬的用戶:感謝您選擇了六油杯全自動絕緣油介電強度測試儀!為方便您盡早盡快地熟練操作本儀器,我們特隨機配備了內容詳實的操作手冊,從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前,請務必仔細閱讀本操作手冊,并按本手冊對儀器進行操作和維護,這會有助于您更好的使用該產品,并且可以延長該儀器的使用壽命。 在編寫本手冊時,雖然我們本著科學和嚴謹的態度進行了工作,并認為本手冊中所提供的信息是正確和可靠的。然而,智者千慮必有一失,本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤,請務必于百忙之中抽時間,盡快設法告知我們,并煩請監督我們迅速改正錯誤!本公司全體職員將不勝感激!本公司保留對儀器使用功能進行改進的權力,如發現儀器在使用過程中其功能與操作手冊介紹的不一致,請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快,愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺!當您對本公司儀器感到滿意時,請向您的朋友!當您對本儀器有寶貴意見和建議時,請您一定要與我們聯系,本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持! 一、概 述絕緣油介電強度測試儀是我公司科研技術人員,依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定,發揮自身優勢,經過多次現場試驗和長期不懈努力,精心研制開發的高準確度、全數字化工業儀器。該機操作簡便,造型美觀大方。由于采用了全自動數字化微機控制,所以測量精度高、抗干擾能力強、可靠。
鐵嶺變壓器油酸值測定儀、變壓器油酸值測定儀生產廠家-鐵嶺
鐵嶺絕緣油介電強度試驗儀生產廠家 青島天正華意電氣設備有限公司符合標準 DL421-91技術參數 該儀器按GB/T5654絕緣油體積電阻率儀DL421.91《絕緣油體積電阻率測定法》的電力行業標準為依據,根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器。具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點,其性能遠高于通常的電壓電流法。儀器由參數測量系統、油杯制冷、油杯加熱控溫系統兩部分組成,具有自動計時、液晶顯示功能。該儀器除測量絕緣油體積電阻率外,還可以用于測量抗燃油電阻率。 測試電壓:500V .DC 測試范圍: 10 7 ~ 10 13 Ω·cm 重 復 性: >1012 Ω·cm ≯25% ,<10 12 Ω·cm ≯15% 加熱功率: 100W控溫范圍: 10℃~100℃ 控溫精度: ±0.5℃ 測量誤差: ≤±10% 測試電極杯: 4個 (其中3個高溫測試杯,1個低溫測試杯)環境溫度:0~40℃相對濕度:≤85%供電電壓: AC220V±10% 50Hz±1Hz產品圖片
鐵嶺變壓器油酸值測定儀、變壓器油酸值測定儀生產廠家-鐵嶺
鐵嶺絕緣油介電強度試驗儀 正在等待主機控制第五行為日歷時鐘顯示,如要修改時鐘,可將光標移到欲修改的數據處,用上下鍵調整數據到期望值后按確認鍵即可。3、油樣測定頁:90.0組 認第二組 確認第三組 確認2000年00月00日00:00當油樣溫度達到設定溫度后,儀器自動進入“油樣測定”頁,該頁首先顯示“組”、“第二組”、“第三組”提示,此時儀器等待鍵盤輸入指令,如開始做組,只要將光標移到“組”項,按“確認”鍵,儀器會自動打印結果,屏幕上也會顯示油樣結果數據,每做完一個結果都會提示正在放電,需要放電完了(正在放電的字樣消失),才可做下一次試驗。七、儀器操作1、打開外包裝箱,小心拆除填充泡沫,避免磕碰、損傷箱內儀器。按裝箱單核對箱內配備件,并將其妥善存放。將儀器從箱內取出,放在試驗臺上,并泡沫屑等雜物。試驗臺電源要配備帶地線的220V交流電源插座,必須保證電源接地良好。2、電極杯的清洗極為重要,因為絕緣液體對極小污染的影響都極為敏感。拆開電極杯,先用溶劑汽油清洗各部件,再用洗滌劑洗滌,取出后用自來水沖洗至中性,用蒸鎦水洗滌2-3次。將清洗好的電極杯部件,置于105-110℃干燥箱中干燥3小時,然后取出(應戴干凈布手套)在干燥器中冷卻到室溫。
鐵嶺變壓器油酸值測定儀、變壓器油酸值測定儀生產廠家-鐵嶺鐵嶺絕緣油介電強度試驗儀體積電阻率測定儀使用說明書一、概述TH-07型體積電阻率測定儀適用于DL 421-91標準,本標準適用于測定絕緣油等液體介質的體積電阻率。體積電阻是施加于試液接觸的兩極之間的直流電壓與通過該試液的電流比。人機界面使用液晶漢顯,菜單點擊式輸入指令,自動打印試驗結果,測量精度高,穩定可靠。進入網絡通訊功能(可選)后,測定結果可直接回饋給化驗室計算機,并自動生成匯總報表。二、主要技術指標——電源電壓:AC220±10% 50Hz——測試電壓:DC500V ——測試范圍:108~1016Ω·cm——控溫范圍:室溫~100℃——控溫精度:≤±0.3℃——試驗杯數:3個——消耗功率:≤300W——重 復 性:ρ×1012Ω·cm>1 ≯25%ρ×1012Ω·cm≤1 ≯15%三、使用條件——環境溫度:0℃~40℃——相對濕度:<80%四、儀器結構A.加熱浴套 B.打印機 C.液晶顯示屏 D.鍵盤五、控制面板儀器面板上有6個薄膜按鍵,各鍵分別為:復位鍵,上移鍵,下移鍵,左移鍵,右移鍵,確認鍵。其功能如下:1、復位鍵:按此鍵儀器熱啟動(重新上電為冷啟動),內部自檢后重新工作。2、上移鍵:按此鍵項目光標上移或改動數據增加。3、下移鍵:按此鍵項目光標下移或改動數據減少。4、左移鍵:按此鍵項目光標左移。5、右移鍵:按此鍵項目光標右移。6、確認鍵:此鍵存入數據或執行某項操作。儀器面板結構圖六、顯示屏本儀器采用漢字液晶顯示器,主要用于表述儀器工作狀態、供操作者選擇菜單指令等信息。1、首頁:只有在上電開機(冷起動)時顯該頁主要是本公司的各種信息,同時還顯示設定的浴液溫度和當前的溫度。按復位鍵轉入主菜單頁。同時按下左鍵和復位鍵,先放開復位鍵,再放開左鍵,等待2~3秒,此時設定溫度為20℃;同時按下右鍵和復位鍵,先放開復位鍵,再放開右鍵,等待2~3秒,此時設定溫度為90℃。
