唐山變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到57次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）方向重合。測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

<唐山>天正華意電氣設備有限公司

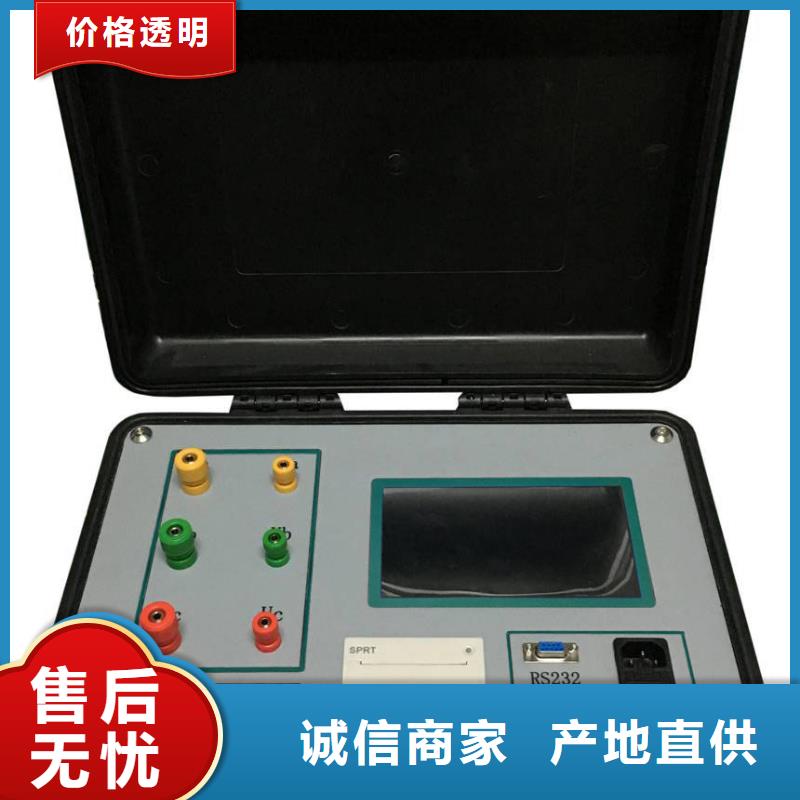

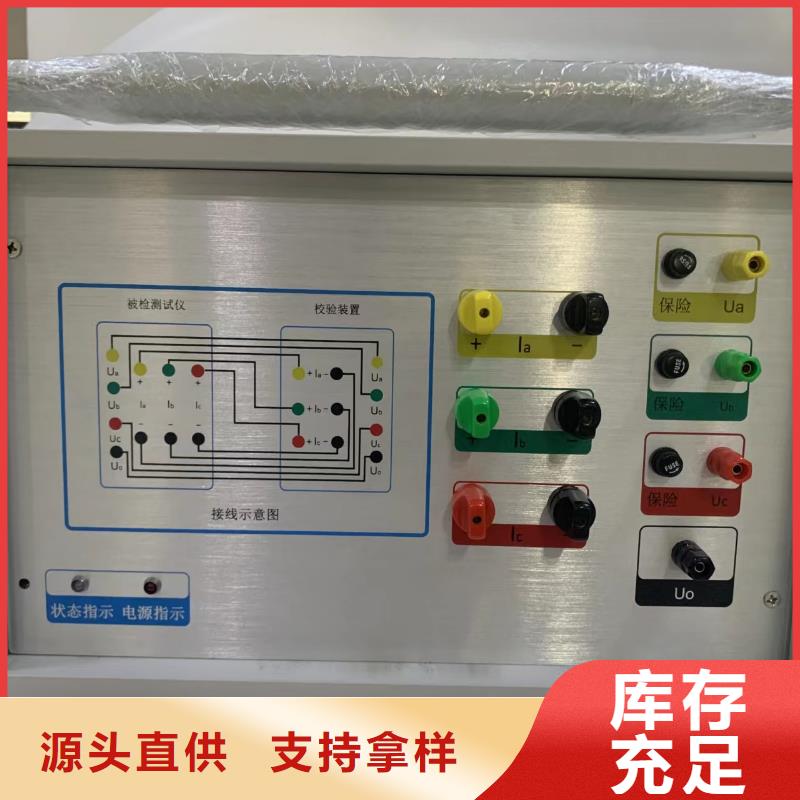

唐山變壓器變比測試儀功能模塊 說明高壓測試端 黃、綠、紅3色接線座，分別對應A、B、C三相，和紅色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器高壓側的A、B、C三相；單相測試時接黃、綠測試線。低壓測試端 黃、綠、紅3色接線座，分別對應a、b、c三相，和黑色測試線帶彈棒側對應連接，測試線另一端有黃、綠、紅3色測試鉗，對應接被測變壓器低壓側的a、b、c三相；單相測試時接黃、綠測試線。顯示屏 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。按鍵 操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“← →”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。功能模塊 說明電源開關 整機電源開關，開機時撥到“―”位置，關機時撥到“○”位置。電源接口 AC220V電源接口。保險管座與電源接口一體，保險管規格為250V/2A，尺寸20mm×φ5mm，應使用相同規格的保險管。接地端子 儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須干凈。打印機 打印測試結果。USB接口 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。

找便攜式變壓器繞組變形測試儀【無中間商】

唐山變壓器變比測試儀根據IEC及有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術進，測試項目完善，測量參數的變比測試儀。該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

唐山變壓器變比測試儀接線及注意事項：使用儀器時請按本《操作手冊》接線和操作。1．接地端子或電源線中的接地端應就近可靠接地。2．請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。3．測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。4．對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。5．測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。6．若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。7．測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。

<唐山>天正華意電氣設備有限公司
<唐山>天正華意電氣設備有限公司 找便攜式變壓器繞組變形測試儀【無中間商】

唐山變壓器變比測試儀主要功能與特點：1.全自動變比測量功能，無需設置任何參數即可自動完成三相變比和組別的測量，輕松操作，一按即可。2.可自動測量三相、單相變壓器變比，并可計算變比誤差。3.內置三相信號源，可測量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流變、鐵路變等各種聯結組別的變壓器的變比。4.可測量變壓器聯結組標號和極性。并顯示一次二次的接線向量圖，直觀明了，儀器自帶自校功能，可根據自校結果判別測試線或儀器故障。5.可自動跟蹤變壓器有載分接開關位置，并自動指示當前分接點。6.可顯示變壓器一次二次的電壓波形圖及相位關系，可測量變壓器一二次電壓諧波諧波，方便分析變壓器故障。7.完善可靠的自動保護功能，確保各種異常情況下儀器完好無損。8.體積小，重量輕，測量準確，速度快（約3秒測試完成）。9.可存儲或打印全部測量結果，儀器內置128M存儲器（可擴展4G存儲卡），可用優盤導出數據庫，或上傳到計算機。數據庫支持excel電子表格打開方式，方便編輯打印或存檔。10.采用7寸真彩觸摸屏操作，emwinGUI界面，支持漢字輸入，操作簡單方便。不掉電日歷，時鐘功能，可隨時存儲測試時間。11.可支持藍牙或串口打印機現場打印記錄。

<唐山>天正華意電氣設備有限公司 找便攜式變壓器繞組變形測試儀【無中間商】

唐山變壓器變比測試儀接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到57次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖六所示。圖六、三相變壓比測試結果屏測試完畢后結果顯示在液晶屏上，圖六中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數及組別的矢量圖，圖中可見：當前組別為0點，所以圖中高壓側矢量圖（外圈大三角形）與低壓側矢量圖（內圈小三角形）方向重合。測試完成后按【存儲】保存結果；按【F4】鍵可打印結果；按【退出】返回主菜單；按【?】重新測試。4．三相匝數比測試進行三相匝數比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入參數設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相匝數比”測試選項按【?】鍵進入如圖七所示的接線提示屏，操作人員須按照圖示進行接線。圖七、三相匝數比測試接線提示屏接線完成后按【?】鍵開始自動進行測試，測試自動計數進行到42次自動停止計數，測試完畢，顯示測試結果屏。提示行及測試結果屏如圖八所示。測試完畢后結果顯示在液晶屏上，圖八中可見：屏幕左側顯示的測試數據結果，包括：三相高壓側電壓值、三相低壓側電壓值（以上兩項為測試過程的數據），各相的當前分接變比值、三相實測額定變比值、三相變比誤差百分數、判定組別，測試計數的次數及測試狀態。右側顯示的為設置的各個參數。

<唐山>天正華意電氣設備有限公司 找便攜式變壓器繞組變形測試儀【無中間商】

唐山變壓器變比測試儀說明部分是對所選功能的解釋說明。當菜單選項被選中時，按上下鍵選擇不同菜單功能，按左右鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按上下鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

<唐山>天正華意電氣設備有限公司

唐山變壓器變比測試儀接線及注意事項：使用儀器時請按本《操作手冊》接線和操作。1．接地端子或電源線中的接地端應就近可靠接地。2．請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、N接線端，低壓側有黃、綠、紅三色測試線分別對應變壓器的a、b、c、n接線端，不要接錯。3．測試斯科特變壓器時，高壓側同上，低壓側a、β、n對應變壓器的a、b、c端子。單相變壓器，高壓側A、X對應儀器的A、C端子，低壓側a、x對應儀器的a、c端子。4．對于一般Y/y、Y/d、D/d、D/y、ZN/y、ZN/d普通聯接組變壓器的測量，不需要連接中性點N接線端。對于單相變壓器的測量，使用高壓側黃、綠和低壓側黃、綠測試夾。5．測試前請輸入正確設置參數，組別標號和被測變壓器必須一致，如不能確定，可選擇未知由儀器自動分析測量。6．若不輸入額定變比，測試結果只顯示被測變比值，不顯示誤差。7．測試本儀器應用本儀器內置輸出，外接標準分壓器試，不應采用標準電壓互感器測試（由于電壓互感器非線性誤差造成精度不能準確）。

<唐山>天正華意電氣設備有限公司
找便攜式變壓器繞組變形測試儀【無中間商】

唐山變壓器變比測試儀操作使用說明?單相變壓器或單相PT測試接線高壓測試端紅色測試線的黃、綠測試鉗接被測試品的高壓端；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的低壓端。?單相CT測試接線高壓測試端紅色測試線的黃、綠測試鉗接被測試品的二次側；低壓測試端黑色測試線的黃、綠測試鉗接被測試品的一次側。?三相變壓器測試接線高壓測試端紅色測試線的黃、綠、紅測試鉗接被測試品高壓端的A、B、C相；低壓測試端黑色測試線的黃、綠、紅測試鉗接被測試品低壓端的a、b、c相。?打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙 打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。
