唐山相位伏安表所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。

唐山相位伏安表預留USB接口，可用儀器來替代優盤等移動存儲設備。二、技術指標1、輸入特性電壓通道數量：3通道電壓測量范圍：0~450V電壓顯示分辨率：0.01V電流通道數量：3通道電流測量范圍：0~10A電流顯示分辨率：0.0001A相位測量范圍：－180°～＋180°諧波分析次數：2～21次2、準確度電壓：±0.2％電流、功率：±0.5％相角：±1°諧波電壓含有率測量誤差：≤0.3％諧波電流含有率測量誤差：≤0.5％3、工作溫度：－15℃~ ＋40℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、體積：250mm×160mm×60mm7、重量：1.8Kg三、結構外觀（一）、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正視圖儀器正面上方是液晶顯示屏，下方是按鍵區，頂端為接線部分，包括：四個電壓輸入端子UA、UB、UC、UN；三個電流輸入接口（A相電流鉗接口Ia、B相電流鉗接口Ib、C相電流鉗接口Ic）。儀器的外接接口在右側，（見圖二）。在后支架打開時，可露出接口部分，包括以下三部分：?232串行口（用于上傳保存的數據至計算機）；同時還可用來更新程序；注意：本接口與電腦的連接必須用隨機配備的專用通訊電纜，普通串口線不適合本接口的使用。?充電器接口，用于連接充電器，當儀器電量不足時將充電器接到此接口給儀器進行充電。?USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見右側圖二。圖二、儀器右視圖儀器的外包裝箱外型尺寸，如圖三所示：圖三、外包裝箱（

<唐山>天正華意電氣設備有限公司 電位差數字相位伏安表2023實時更新(大量現貨)

唐山相位伏安表、技術規格功　　能測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電　　源3.7V鋰充電電池功　　耗250mA顯示模式LCD彩屏顯示，72×55mm儀表尺寸長寬厚：187＊119＊48mm鉗口尺寸Φ8mm電壓量程AC 0.00V～600V分辨率：0.01V精度：±0.5％FS電流量程AC 0.0mA～20.0A分辨率：0.1mA精度：±0.5％FS相位量程0.0°～360.0°分辨率：0.1°精度：±1°頻率量程45.00Hz～65.00Hz分辨率：0.01Hz精度：±0.5Hz有功功率量程0.0W～12kW分辨率：0.1W精度：±(3％rdg＋3dgt)無功功率量程0.0W～12kVAR分辨率：0.1VAR精度：±(3％rdg＋3dgt)視在功率量程0.0W～12kVA分辨率：0.1VA精度：±(3％rdg＋3dgt)功率因數量程-1～＋1分辨率：0.001精度：±0.03電流矢量和0mA～60.0A相　　序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲500組硅膠防護套有USB接口USB接口，所存數據上傳電腦，

<唐山>天正華意電氣設備有限公司 電位差數字相位伏安表2023實時更新(大量現貨)
<唐山>天正華意電氣設備有限公司 <唐山>天正華意電氣設備有限公司

唐山相位伏安表所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。

唐山相位伏安表測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0°～90°范 圍，則被測負載為感性，顯示在270°～360°范圍，則被測負載為容性；若顯示相位都接近120°，則為正相序，且極性相同；若顯示相位接近120°和300°，則為正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。● 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。● 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于6.5V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。六. 裝箱單主機1臺儀表箱1個電流鉗3把測試線4條USB充電器、充電線一套鋰電池1組(儀表內)光盤1個說明書、保修卡、合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

<唐山>天正華意電氣設備有限公司
電位差數字相位伏安表2023實時更新(大量現貨)

唐山相位伏安表任意位置3．一般規格功 能同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。電 源DC3.7V 大容量鋰充電電池 功耗開啟背光燈耗電280mA，電池連續工作5小時以上顯示模式LCD顯示，71×52mm儀表尺寸長寬厚：187＊191＊51mm鉗口尺寸Φ8mm電壓量程AC 0.00V～600V 電流量程AC 0.0mA～20.0A相位量程0.0°～360.0°頻率量程45.00Hz～65.00Hz有功功率量程-12kW～12kW無功功率量程-12kVAR～12kVAR視在功率量程0.0～12kVA功率因數量程-1～＋1電流矢量和0mA～60.0A分辨率電壓：AC 0.01V電流：AC 0.1mA相位：0.1°頻率：0.01Hz有功功率：0.1W無功功率：0.1VAR視在功率：0.1VA功率因數：0.001電流矢量和：1mA相 序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲500組USB接口USB接口，所存數據上傳電腦，便于分析管理數據自動關機開機約15分鐘后，

<唐山>天正華意電氣設備有限公司

唐山相位伏安表預留USB接口，可用儀器來替代優盤等移動存儲設備。二、技術指標1、輸入特性電壓通道數量：3通道電壓測量范圍：0~450V電壓顯示分辨率：0.01V電流通道數量：3通道電流測量范圍：0~10A電流顯示分辨率：0.0001A相位測量范圍：－180°～＋180°諧波分析次數：2～21次2、準確度電壓：±0.2％電流、功率：±0.5％相角：±1°諧波電壓含有率測量誤差：≤0.3％諧波電流含有率測量誤差：≤0.5％3、工作溫度：－15℃~ ＋40℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、體積：250mm×160mm×60mm7、重量：1.8Kg三、結構外觀（一）、外型尺寸及面板布置?儀器外形正視如圖一：圖一、儀器正視圖儀器正面上方是液晶顯示屏，下方是按鍵區，頂端為接線部分，包括：四個電壓輸入端子UA、UB、UC、UN；三個電流輸入接口（A相電流鉗接口Ia、B相電流鉗接口Ib、C相電流鉗接口Ic）。儀器的外接接口在右側，（見圖二）。在后支架打開時，可露出接口部分，包括以下三部分：?232串行口（用于上傳保存的數據至計算機）；同時還可用來更新程序；注意：本接口與電腦的連接必須用隨機配備的專用通訊電纜，普通串口線不適合本接口的使用。?充電器接口，用于連接充電器，當儀器電量不足時將充電器接到此接口給儀器進行充電。?USB接口，通過專用數據線可連接電腦，將儀器內存儲卡做為大容量存儲器使用。側面圖見右側圖二。圖二、儀器右視圖儀器的外包裝箱外型尺寸，如圖三所示：圖三、外包裝箱（

電位差數字相位伏安表2023實時更新(大量現貨) <唐山>天正華意電氣設備有限公司

唐山相位伏安表在儀器側面，圓孔為充電插座；方孔為USB通訊插座。6．操作方法6.1 工作電源本儀器采用電池供電，無需外部電源，儀器就可以工作。6.2 工作接線（關鍵操作）6.2.1 電壓接線（1）三元件Y 接線方式（三相四線制Y 接法）：用電壓測試線將儀器的UA、UB、UC 和Uo接線端子分別接到現場A、B、C、N三相電壓和零線上。（2）兩元件接線方式（V 接法）：用電壓測試線將儀器的UA 接現場A 相電壓、儀器的UC 接現場C 相電壓、儀器的Uo接現場B相電壓。6.2.2 鉗表接線三只鉗表（10A）對應插入電流輸入插座中，并鎖緊，以保證良好接觸。6.3 開機進入主菜單按照說明書中說明的接線方法進行接線，確認無誤后方可接通電源。打開電源進入主菜單畫面（如圖2）： 2 主菜單用1-8鍵來進入對應的子菜單。如：進入“參數設置”界面，單擊“1”鍵即可。6.4 參數設置進入主菜單，單擊“1”鍵，進入參數設置菜單。“↑”，“↓”為光標移動鍵。序號：為當前儀器數據組的編號，按數字鍵輸入相應數字編號，多為6位。臺站、線路：所要測試的電網臺站、線路編號。

唐山相位伏安表主機操作使用5.1 開機界面：主機按on/off開關機，開機后有六種工作模式（見圖1）。通訊測量、單機測量、通訊查詢、單機查詢、二次負荷、參數設置。圖1 主機工作模式5.2 單機測量：選擇電壓作為參考基準，根據被測電流相別（見圖2），點擊記錄到對應位置（例：當輕觸綠色區域IHA時，電流的幅值及相位就落入IHA對應區域并暫存，同時顯示IHA相位圖）。圖2主機單機測量菜單6 分機操作使用開機界面（見圖3），可通過上下鍵或者是左右鍵選擇需要的工作模式，按“確定”鍵進入到電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能菜單（見圖4）。圖3 分機工作模式圖4 分機單機測量菜單7 主機、分機測量通訊操作使用7.1 主機、分機對時校準使用前需要先將主機與分機開機后通過校準線連接，主機在 “工作模式”或“通訊測量”界面（見圖5），分機光標指在“電壓通訊”或“電流通訊”時按“確定”鍵進入對時校準，分機顯示屏幕動態提示對時時間（見圖6），通常在90秒內完成對時校準，主機與分機的對時校準完成后拔出校準線即可進入測量通訊工作方式，當主機被誤操作斷電時需關閉分機重新進行對時校驗。

<唐山>天正華意電氣設備有限公司
電位差數字相位伏安表2023實時更新(大量現貨) <唐山>天正華意電氣設備有限公司

唐山相位伏安表有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?測試前請先確認功能開關已設定在適當的量程范圍內。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?I1、I2電流鉗不用混用，需對應接口連接。?不能用于測試高于600V的電壓，不能測試超過20A的電流。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃性及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。?避免電流鉗受沖擊，尤其是鉗口接合面。?儀表具有自動關機功能。?長時間不用本儀表，請取出電池，更換電池請注意電池極性。?注意本儀表所規定的測量范圍及使用環境。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。一. 簡介TH-2000雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。

<唐山>天正華意電氣設備有限公司

唐山相位伏安表自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。一、功能特點1、三路電壓、三路電流矢量同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量終繪制出完整的六角圖。2、采用鉗形電流互感器接線，不用斷開電流回路，方便。3、可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。4、可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。5、可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。6、可進行現場被測信號的諧波分析，能分析出2－21次諧波的各次含量，自動計算出總諧波失真度。7、大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。8、大容量鋰電池供電，連續工作長達8小時。9、用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲1000組以上的數據。10、可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。11、具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。12、體積小、重量輕，便于現場使用。

電位差數字相位伏安表2023實時更新(大量現貨)

唐山相位伏安表在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當的保險管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕、易爆環境下操作，保持產品的清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。目錄1．概述 ．主要用途43．主要功能及特點54．技術指標65．面板布置說明76．操作方法91．概述隨著我國國民經濟的蓬勃發展，電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。公司推出的電能質量分析儀是一臺高性能的多功能電能質量分析儀。采用DSP＋ARM＋CPLD 內核，3.2”大屏幕液晶(320×240點陣)顯示屏，使結構更緊湊，功能更強大，顯示更方便。后臺管理分析軟件，功能豐富，操作方便。

<唐山>天正華意電氣設備有限公司 電位差數字相位伏安表2023實時更新(大量現貨)

唐山相位伏安表在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：八、電池充電充電時務必使用原裝5V充電器，不用使用其它高電壓充電器，否則會損壞儀表。長期不使用儀表，請一個月對儀表充電一次。1．當儀表電源電壓低于3V時，顯示“ ”符號，表示電池電量不足，請及時充電池，充電時充電口有指示燈，充滿時指示綠燈。九、其他說明及注意事項1．電流鉗的專用性每臺儀表的三把電流鉗專用于本臺儀表，不能換到另一臺儀表使用，同時三個鉗子順序不能互換，否則誤差會加大。電流鉗嚴防摔碰，鉗口必須保持清潔，完全閉合測試才可靠。2. 電流鉗的保養電流鉗使用完畢后，應及時將鉗口平面的塵埃除盡，不能用粗糙物或腐蝕劑清潔鉗口平面，用軟布加潤滑劑(如：WD-40潤滑劑)輕輕擦拭。測試前也必須清潔好再使用。3．本儀表供二次回路和低壓回路檢測，不能用于測量高壓線路中的電流，以觸電。

<唐山>天正華意電氣設備有限公司

唐山相位伏安表有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?測試前請先確認功能開關已設定在適當的量程范圍內。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?I1、I2電流鉗不用混用，需對應接口連接。?不能用于測試高于600V的電壓，不能測試超過20A的電流。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃性及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。?避免電流鉗受沖擊，尤其是鉗口接合面。?儀表具有自動關機功能。?長時間不用本儀表，請取出電池，更換電池請注意電池極性。?注意本儀表所規定的測量范圍及使用環境。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。一. 簡介TH-2000雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。

<唐山>天正華意電氣設備有限公司 電位差數字相位伏安表2023實時更新(大量現貨)
電位差數字相位伏安表2023實時更新(大量現貨) <唐山>天正華意電氣設備有限公司

唐山相位伏安表 無線相位伏安測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800＊480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。

<唐山>天正華意電氣設備有限公司

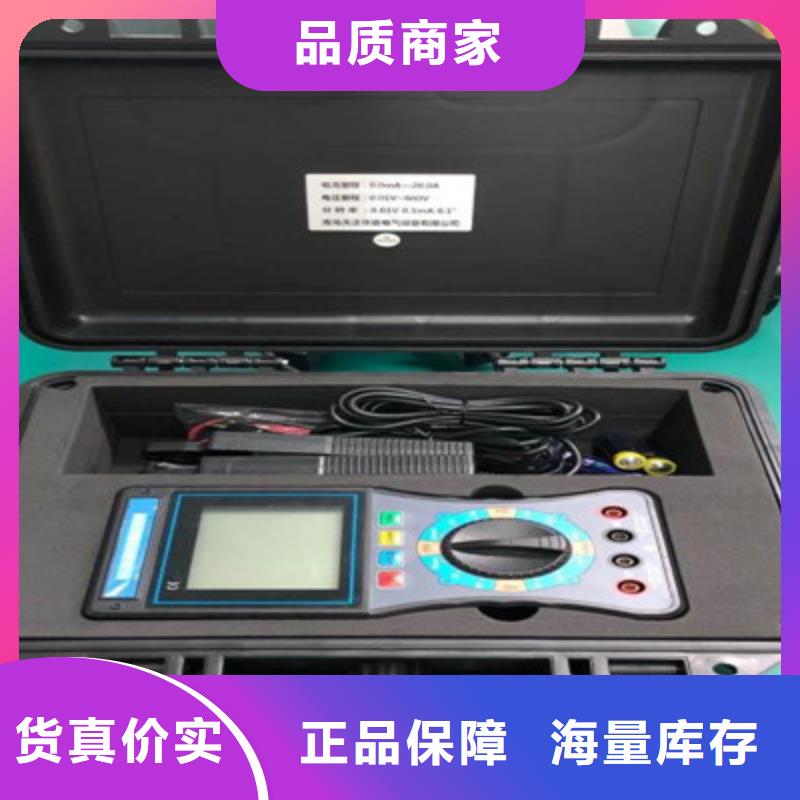

唐山相位伏安表也可以將旋轉開關旋至U2的適當量限，用U2路測試電壓。注意旋轉開關所處U1、U2的位置與電壓U1、U2的輸入插孔必須對應。C.感性、容性電路判別：將旋轉開關旋至U112位置，將電路電壓輸入U1插孔，電路電流輸入I2插孔，若相位顯示在00～900范圍，則被測負載為感性， 若相位顯示在2700～3600范圍，則被測負載為容性。D. 三相電壓相序測量：(1)三相三線制相序判別旋轉開關旋至U1U2位置，用測試線將A相接入U1紅色插孔，B相同時接入U1及U2的黑色插孔，C相接入U2的紅色插孔。這時若測得的相位值為300°則為正相序；若測得的相位值為60°，則為負相序。(2)三相四線制相序判別旋轉開關旋至U1U2位置，用測試線將A相接入U1紅色插孔，B相接入U2紅色插孔，零線同時接入U1及U2的黑色插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 長時間不使用儀表請取出電池，電池電量不足，請及時更換。● 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。● 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于7.2V時，電池電壓低符號顯示，請及時更換電池。2．按OFF鍵關機。3．用十字螺絲刀擰松電池蓋板上的一枚螺絲，打開電池蓋板。4．取出舊電池，換上新電池，請注意電池極性。5．蓋上電池蓋板，擰緊螺絲。6．按ON鍵開機，確認電池是否更換成功，否則從第2步重新操作。 六. 裝箱單主機1臺儀表箱1個電流鉗2把測試線4條(紅黑各2條)電池6節(堿性干電池：1.5V AA)說明書、保修卡、合格證1份附：測試接線參考圖：本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知

<唐山>天正華意電氣設備有限公司

唐山相位伏安表儀表自動關機，以降低電池消耗背光功能適合昏暗場所及夜間使用電壓檢測當電池電壓低于3.0V時，電池電壓低符號顯示，提醒及時充電 儀表質量主機：450g(帶電池)尖小形電流鉗：170g×3測試線：250g測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：2MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與外殼之間≥100MΩ結 構雙重絕緣 適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級24．性能指標類 別量 程分辨率基本誤差電 壓AC 0.00V～600V0.01V±(1.5％rdg＋3dgt)電 流AC 0.0mA～20.0A0.1mA±(1.5％rdg＋3dgt)相 位0.0°～360°0.1°±1°有功功率-12kW～12kW0.1W±(3％rdg＋3dgt)無功功率-12kVAR～12kVAR0.1VAR±(3％rdg＋3dgt)視在功率0.0VA～12kVA0.1VA±(3％rdg＋3dgt)頻 率45HZ～65HZ0.01HZ±0.1Hz功率因數-1～＋10.001±0.03注1：工作條件下相位誤差±3°(電流幅值10mA以下相位誤差增加一倍)。六、儀表結構1.USB傳輸/充電接口 充電指示燈 3. 三相電壓輸入接口4. LCD顯示器 5.橡膠絕緣保護套 . 功能按鍵區 7. 三相電流輸入接口 8.電流鉗插頭9. 尖嘴形電流鉗10.電壓輸入測試線七、操作方法使用前先仔細檢查儀表所有部件是否有損壞，沒有損壞才能使用。危險場所禁止使用本儀表。1．開關機按POWER鍵開機，LCD顯示。按POWER鍵關機，儀表開機15分鐘后會自動關機。2．數據保持、取消、存儲在測試模式下按HOLD鍵可以保持顯示數據，“H0LD”符號指示，再按HOLD鍵取消保持。

唐山相位伏安表、技術規格功　　能測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電　　源3.7V鋰充電電池功　　耗250mA顯示模式LCD彩屏顯示，72×55mm儀表尺寸長寬厚：187＊119＊48mm鉗口尺寸Φ8mm電壓量程AC 0.00V～600V分辨率：0.01V精度：±0.5％FS電流量程AC 0.0mA～20.0A分辨率：0.1mA精度：±0.5％FS相位量程0.0°～360.0°分辨率：0.1°精度：±1°頻率量程45.00Hz～65.00Hz分辨率：0.01Hz精度：±0.5Hz有功功率量程0.0W～12kW分辨率：0.1W精度：±(3％rdg＋3dgt)無功功率量程0.0W～12kVAR分辨率：0.1VAR精度：±(3％rdg＋3dgt)視在功率量程0.0W～12kVA分辨率：0.1VA精度：±(3％rdg＋3dgt)功率因數量程-1～＋1分辨率：0.001精度：±0.03電流矢量和0mA～60.0A相　　序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲500組硅膠防護套有USB接口USB接口，所存數據上傳電腦，
