唐山非線性電阻測試儀電壓互感器中性點用非線性電阻消諧阻尼器(以下簡稱消諧器)是安裝在6kV～35kV電壓互感器(以下簡稱PT)一次繞組Y0中性點與地之間的一種非線性電阻消諧阻尼器件。消諧器其本質是一種高容量非線性電阻器，起阻尼與限流的作用，具有良好的限制電壓互感器鐵磁諧振的效果。如果6～35kV電網中性點不接地，母線上Y0接線的TV一次繞組，成為該電網對地 金屬性通道。安裝消諧器可PT飽和諧振和抑制涌流，能夠達到良好的抑制涌流和防止PT鐵磁諧振的目的，同時又不影響PT的正常運行。因此，消諧器在長期運行過程中會逐步老化影響正常動作，消諧器的正常工作與否，對電網的運行至關重要，因此定期或不定期對消諧器運行性能參數的檢測十分必要的。按照中國電力企業聯合會標準《T/CEC 187-2018電磁式電壓互感器用碳化硅消諧器技術規范》 ，應對其工頻電流1mA(峰值/√2)下電壓U1mA(峰值/√2)、電流10mA(峰值/√2)下電壓U10mA(峰值/√2)、直流電流1mA/10mA下的直流電壓、非線性系數α、限壓間隙工頻放電電壓等參數進行校驗。 電抗器耐壓試驗裝置 支柱絕緣子交流耐壓試驗 真空斷路器耐壓試驗裝置 組合式過壓保護器測試儀 帶間隙過電壓保護器測試儀 三相帶間隙過電壓保護器測試儀 電氣設備耐壓綜合試驗儀 氧化性避雷器工頻放電電壓試驗儀 避雷器直流特性測試儀 手持式氧化鋅避雷器帶電測試儀 手持式氧化鋅避雷器測試儀 手持式避雷器帶電測試儀 手持式避雷器測試儀 直流系統接地故障探測儀 匝間耐壓測試儀

<唐山>天正華意電氣設備有限公司

唐山非線性電阻測試儀主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；滅磁及過電壓性能測試儀勵磁系統的滅磁及過電壓測試儀勵磁系統滅磁及過電壓測試儀勵磁系統滅磁過電壓性能測試儀勵磁系統滅磁及過電壓性能測試儀發電機滅磁過壓保護裝置滅磁過電壓測試裝置發電機綜合特性測試儀滅磁過電壓和耐壓測試儀滅磁過壓直流特性測試儀

唐山電抗器耐壓試驗裝置廠家
<唐山>天正華意電氣設備有限公司

唐山非線性電阻測試儀主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流分為“0-2mA”和“> 2mA”兩檔（ > 2mA檔 標配為2-10mA）通過一根三芯線A、B、C接到三相氧化鋅避雷器的計數器上端，另通過一根接地線接到計數器下端。通信方式：兩機之間的通信可選擇有線同步，無線同步，無電壓三種方式。有線同步和無線同步支持取三相電壓基準信號、（選配一：B相電壓基準信號、選配二：感應板三種方式）。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（三相電壓取樣）圖3-1測試線接線方法如圖3-1所示，請先接兩機的地線，再接一根電流測試線（3芯）， 接電壓測試線（4芯）。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上（ > 2mA檔 標配為2-10mA），再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電壓測試線的方法，也是先接PT測試單元端，再接PT二次測試端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。軟件設置：電流量程：根據主機面板上選擇電流量程對應設置。同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“三相電壓”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線；無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。PT變比：根據PT的電壓比值來輸入，一般35KV電壓等級為350，220KV電壓等級為2200，500KV電壓等級為5000等。抗干擾（選配一）：一般選“否”，在相角差完全異常情況下選“是”，并設置補償角度。此接線方式下做單相測試或二相測試時，只接相應的測試線，其它線懸置。氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀

唐山電抗器耐壓試驗裝置廠家 <唐山>天正華意電氣設備有限公司

唐山非線性電阻測試儀 現場接線及使用a開關機：將電源開關打至“ON”狀態儀器顯示屏上顯示開機畫面（如圖2）將電源開關打至“OFF”狀態，儀器關閉。歡迎使用氧化鋅避雷器直流特性測試儀圖2 開機顯示界面b測量功能選擇頁面：等待2秒鐘，儀器進入“功能選擇”頁面（如圖3）。功能選擇無間隙 ZnO避雷器非線性電阻ZnO閥片選擇唐山非線性電阻測儀 進入圖3 功能選擇個菜單項為“無間隙ZnO避雷器”測量功能，用于檢測10kV及以下電力系統用無間隙氧化鋅避雷直流參考電壓U1mA和0.75U1mA下的泄漏電流。第二個菜單項為“非線性電阻ZnO閥片”測量功能，用于氧化鋅非線性電阻ZnO閥片在直流參考電壓U10mA和0.5U10mA下的泄漏電流。第三個菜單項為“時間設定”，可用來設定儀器的日期和時間。日期和時間掉電不丟失，無需每次開機都重新設定。頁面底部左邊是“選擇”字符，指顯示屏下方左邊的按鍵為“選擇”功能，按下后將在上述三個菜單項間循環切換。頁面底部右邊是“進入”字符，指顯示屏下方右邊的按鍵為“進入”功能，按下后將根據菜單項功能進入對應的功能頁面。4.3 “無間隙ZnO避雷器”測量功能圖4 無間隙過電壓保護器或氧化鋅避雷器試驗接線示意圖當菜單項在“無間隙ZnO避雷器”項時，按功能鍵將進入“無間隙ZnO避雷器”測量功能，見圖5 直流測量無間隙ZnO避雷器退出 進入圖4 直流泄漏電流測量界面確定加直流高壓？確認試品接線對應退出 進入圖5 直流泄漏選擇界面注意事項：（1）在開始測量前應將面板上的“高壓輸出”開關打至“OUT”狀態，否則儀器無法輸出高壓；（2）開始測量前，應確認接線正確，接地良好，以免發生電擊事故。（3）10秒內無操作，儀器自動返回上一頁面。測量輸出高壓時，儀器伴有LED發光和蜂鳴器聲響提示，測量完畢，顯示出所有測量結果，即直流U1mA下的電壓及U1mA/0.75倍電壓下的直流泄漏電流值，測量完畢，顯示測量結果，如圖6所示。按左側功能鍵可打印測量結果，按右側功能鍵可退出本次測試。

<唐山>天正華意電氣設備有限公司 唐山電抗器耐壓試驗裝置廠家

唐山非線性電阻測試儀常規試驗試驗一、電壓試驗操作規程1、切斷勵磁控制器與勵磁變和發電機的連接；短接功率柜的直流輸入和交流輸出；把滅磁開關柜里面過壓及滅磁回路中的二極管或者可控硅陰極陽極短接；斷開電壓電流變送器以及軸電壓抑制回路的輸入端的接線；徹底檢查端節點可靠性，使用表筆依次測量各短接點。2、將電壓調節旋鈕逆時針旋轉至小位置，接好電源線，按下電源開關，啟動測試裝置，LCD觸摸屏幕顯示啟動過程，直至測試軟件啟動完成。3、通過觸控方式在LCD屏上，選擇“AC 100mA”將漏電流門限值選定100mA內；把定時時間可以任意選定（定時范圍5-180s）或不選；將面板上的測試電纜與控制柜銅排牢固連接。4、屏幕觸控按“設置”按鈕，儀器面板上按下“啟動”按鈕。調節電壓旋鈕，升高輸出電壓，LCD屏上顯示輸出電壓值和漏電流值。若漏電流值未超限，則定時時間完成后，測試裝置自動復位后，手動旋轉電壓調節旋鈕至 點；若漏電流超過閾值，儀器發出報警信息，手動調節電壓旋鈕至 點后，按下復位按鈕停止測試。耐壓試驗要求：交流試驗電壓應為50Hz的正弦波，在規定試驗電壓下持續時間1分鐘，在承受交流耐壓試驗電壓值的時間內，應不被擊穿、不產生絕緣損壞或閃絡現象。試驗電壓按分類：（1）額定勵磁電壓小于等于500V的：出廠試驗為10倍額定勵磁電壓，小值不得低于1500V；交接試驗電壓為85%出廠試驗電壓，且小值不低于1200V；定期檢驗電壓為85%交接試驗電壓，且小值不低于1000V。（2）額定勵磁電壓大于500V的：出廠勵磁電壓為兩倍額定勵磁電壓+4kV；交接實驗為85%出廠試驗電壓；定期檢驗試驗電壓為85%交接試驗電壓。

唐山非線性電阻測試儀非線性電阻ZnO閥片”測量功能界面（與上同略）測量輸出高壓時，儀器伴有LED發光和蜂鳴器聲響提示，測量完畢，顯示出所有測量結果，即直流U10mA下的電壓及U1mA/0. 5倍電壓下的直流泄漏電流值，測量完畢，顯示測量結果，如圖7所示。按左側功能鍵可打印測量結果，按右側功能鍵可退出本次測試。U10mA =865V 測量I10mA =10.0mA 結果U0.5=433V I0.5=6.5uA 退出圖7 直流泄漏測量結果界面4.5“時間設定”功能當菜單項在“時間設定”項時，按右側功能鍵進入“時間設定”顯示頁面，如圖8所示。 時間設定2018年1月1日00:00保存 修改圖8 儀器時間設定界面按左側功能鍵可在時間的各參數間切換，按右側功能鍵可修改被選中的時間項目的數字， 長按左側功能鍵保存當前設定時間并返回初的頁面。時間具有掉電運行功能，無需每次開機都重新設定。4.6現場使用注意事項：1）測試前應保證試品與高壓斷開；2）測試前將儀器可靠接地；3）檢查試驗接線無誤后再開機；4）測試時應注意：“高壓輸出”開關置于“OUT”端方可輸出高壓，測試完畢應將“高壓輸出”置于“OFF”端后，才能進行接換線操作；5）拆線時應先拆除試品端接線再拆除儀器端接線，接地線應 拆除；5日常存貯及維護：存貯過程中注意防潮防水，以免降低儀器絕緣強度，發生故障。若長期不用，請充滿電并每隔1~2個月充一次電，以免影響電池壽命。每次使用前如顯示屏幕電量提示少于兩格請先充電，充滿后再使用。

<唐山>天正華意電氣設備有限公司 唐山電抗器耐壓試驗裝置廠家

唐山非線性電阻測試儀工作原理說明測試臺接通電源，由“電壓調節”的調壓器調整輸出電壓給高壓變壓器變壓器輸出的高壓，經二極管整流后，產生5HZ或50HZ底寬10mS的正弦半波電壓輸出到A.K兩端連接到被測器件兩端;同時峰值電壓經1000/1的比例衰減后輸入到控制電路，峰值電流經取樣電阻取出輸入到控制電路。由控制電路處理后，其峰值輸出到電壓.電流表頭進行顯示。七、使用方法1、通電前先確定“電源”及“測量“按鍵處于抬起狀態，然后連接電源線應保證電源線有可靠的接地;2、將測試線“A”連接到設備輸出的“A”接線端口“K”端連接到設備輸出的“K”接線端口;3、先確認“電壓調節”旋鈕調到零位（旋鈕逆時針方向到底為零位），將測量按鈕置于關閉狀態(指示燈不亮);4、開啟“電源”按鈕，設備帶電，電壓表頭數碼管顯示“0.00”；電流表 頭數碼管顯示“0.00”（低檔）；5、設定漏電流保護:按住保護設定的紅色按鈕，觀察漏電流表頭顯示數值顯示的數值即為保護的設定值。旋轉“保護設定”的灰色旋鈕可以調整數據，順時針方向增加顯示數值；松開紅色按鈕，既設定相應漏電流保護值。6、將被測元件正確接入A-K兩端，設置好正、反向測試。正向：陽極A為高壓，陰極K為低壓；反向：陽極A為低壓，陰極K為高壓。7、輕輕按下去“測量”開關，“測量”開關指示燈亮。順時針緩慢調節 “電 壓調節”旋鈕，并觀察電壓表頭上顯示出的變化電壓值，直至達到測試值為止，同時觀察漏電流顯示表頭上的漏電流值；測試完立即將電壓調零，并作相應記。8、換向測量，需將“電壓調節”逆時針調到底，電壓降為零換向開關選擇到“反向”狀態;(當有輸出時“K”為高壓端“A”為低壓端)，再重復上述“5”的測量操作;若在高壓下直接選擇“反向”操作是極其危險的，使用時請特別注意；9、當更換被測器件時同樣將“電壓調節”逆時針調到底，電壓降為零并按起 “測量”按鈕，即關掉測量再進行更換被測的操作。不關測量進行操作比較危險;10、測試時當被測器件漏電流大于保護設定漏電流時(如設定保護漏電流為 12.9mA當測試漏電流達到12-13mA)，保護電路動作，同時“保護”紅色指示燈亮起主電路斷開不再有高壓輸出;恢復測試須將“電壓調節”調至零位再按“復位”，電壓沒有調零前無法使“復位”按鈕動作。復位后設備將恢復到測量前狀態;

<唐山>天正華意電氣設備有限公司

唐山非線性電阻測試儀滅磁過電壓測試裝置由電壓調壓電路、高壓升壓電路，漏電流設定及檢測電路，電壓、電流測量電路，保護電路及電壓波形的彩色圖形顯示等部分組成。其中，AC/DC高壓升壓電路能調整輸出電壓至需要的值，漏電流設定及檢測回路能設定擊穿電流，測試過程中通過LCD屏幕實時顯示電壓和漏電流值，當漏電流值達到或超過預定漏電流值時，測試裝置將立即自動復位，并亮起超漏報警燈，蜂鳴器開始鳴叫（通過儀器面板復位按鈕關閉報警燈和蜂鳴器）。測試裝置具有定時復位功能，樣品在要求的的試驗電壓作用下達到規定的時間時，測試裝置具有自動復位切斷試驗電壓功能。測試時若被測樣品發生擊穿，漏電流超過設定的擊穿（或保護）電流，測試裝置自動切斷輸出電壓，同時聲光電報警提示。原理圖如下所示：圖一、工作原理圖四、技術指標輸出電壓 AC:0---5000VDC:0----5000V輸出功率：2000W（變壓器功率可選）精度參數：電壓精度< 3 % 電流精度< 2 %漏電流范圍：AC:0-100 mA（5000V）AC:0-600 mA (3500V 過電壓使用)DC:0-30 mA（5000V）滅磁過電壓范圍：AC:0—3500V波形顯示：8吋彩色LCD顯示屏定時范圍：基本1—180秒，（也可任意時間定制）波形數據存儲：USB盤（存儲容量8GB）外形尺寸：380寬*320高*260深重 量：約 23kg供電電源：AC220V（±10%），50Hz五、測試裝置器外觀測試裝置尺寸為：380mm×320mm×260mm 前面板換分為LCD顯示區域，測試、超漏和電源指示燈，AC220V輸入口，高壓輸出口，遙控高壓測試棒接口，USB存儲器端口，電壓調節旋鈕，啟動和復位按鈕。儀器背面板主要有一個散熱口(當功率較大時風扇自動開啟，功率降低后自動關閉)和四個地腳支架組成（儀器平放時，應打開地腳支架，用于機箱內部熱空氣導出）。圖二、測試裝置前面板圖 地鐵直流保護測試系統 無線絕緣子分測試儀 零值測定儀 非線性電阻測試儀 感應式避雷器帶電測試儀 避雷器閥片直流參數測試儀 避雷器直流參數測試儀 避雷器閥片參數測試儀 避雷器直流測試儀

<唐山>天正華意電氣設備有限公司 唐山電抗器耐壓試驗裝置廠家

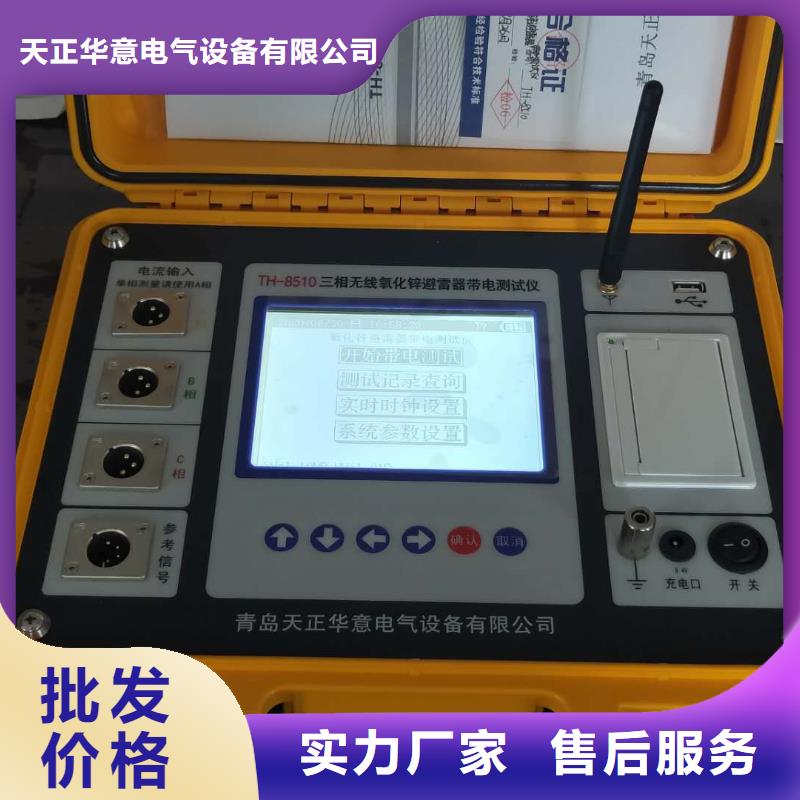

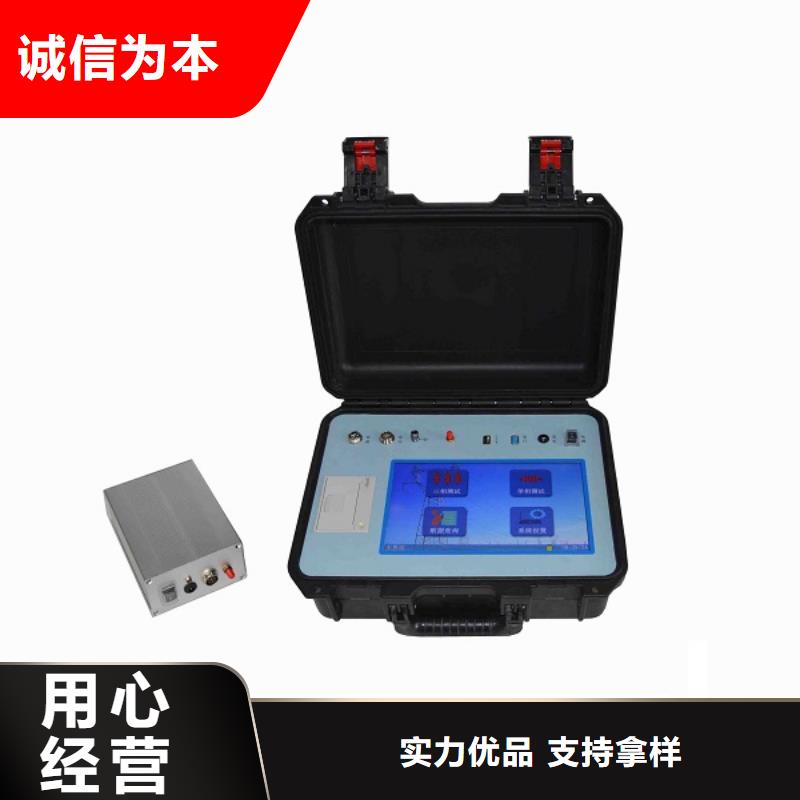

唐山非線性電阻測試儀氧化鋅避雷器帶線測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。產品特點1.800×480彩色液晶觸摸屏高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。2.無線傳輸PT信號超過400米，按需配置可達到2000米。3.適用于避雷器帶電、停電或試驗室等場所使用。4.真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。儀器內部只帶弱電，電壓不超過12V；電流、電壓傳感器完全隔離，可靠。5.支持有線同步、無線同步兩種電壓基準信號取樣方式；也支持無電壓方式，通過軟件計算找到電壓基準。6.內帶高能鋰離子電池，特別適合無電源場合。7.配備嵌入式人機界面，支持直接關機方式；配有一個USB接口，支持U盤導出數據；8.內部配置大容量的FLASH存儲器可存儲海量試驗數據，具備數據管理、保存等功能。9.配套上層管理軟件，具備歷史數據管理、重新計算、數據分析、報告打印等功能。10.高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。11.儀器軟件強大，附帶接線方式圖案。12.采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。13.具有選配功能，標準版本不具備以下功能，客戶可根據需求定制。選配一：支持取三相或取B相電壓基準為電壓參考；帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況（220KV及上電壓等級需要）。選配二：支持用感應板方式取B相電場強度為電壓參考。此功能方便電壓取樣。

<唐山>天正華意電氣設備有限公司 唐山電抗器耐壓試驗裝置廠家

唐山非線性電阻測試儀操作說明操作前將儀器平放（打開背板地腳支架）或豎放于穩固平臺之上，操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！檢查電壓調節旋鈕，確保電源啟動前旋鈕位于“0”位置，確保測試裝置與被測樣品的電路連接準確接線牢固，確保不會發生開路或短路。然后打開測試裝置電源開關，電源指示燈亮起。屏幕顯示本司logo，等待系統軟件加載。系統成功啟動后，默認先進入耐壓試驗程序。耐壓試驗程序和過電壓試驗程序之間可以自由切換（分別各自界面上的特定控制按鈕），單機界面上的“退出”命令，將離開程序回到系統桌面，雙擊桌面上的“我的設備”類似于PC機的“我的電腦”，進入后選擇“NandFlash”，里面可以看到本應用程序和其它幾個運行必備文件。里面若有測試生成的圖形文件，可以通過U盤進行剪切拷走。測試的顯示屏幕為8吋LCD彩色屏，外表附有電阻觸控屏。若有因顛簸造成觸控不，可以在USB口插入隨機附贈的鼠標自行修正。在桌面左上角的“我的設備”圖標上雙擊鼠標左鍵，依次鼠標左鍵雙擊“控制面板”-“筆針”。在筆針屬性對話框中選擇“校準”選項卡，單擊“再校準“命令按鈕。

<唐山>天正華意電氣設備有限公司 唐山電抗器耐壓試驗裝置廠家 <唐山>天正華意電氣設備有限公司

唐山非線性電阻測試儀TH-2002消諧電阻器參數測試儀非線性電阻使用說明書青島天正華意電氣設備用限公司1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。
