唐山回路電阻測試儀 性能特點1、測試電流大，完全符合有關測試接觸電阻的標準要求。2、測試電流來自高精度的開關式恒流電源，無需人工調節，測試迅速準確。3、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。4、測試速度快，USB接口可PC機連接，上傳試驗數據。5、長時間工作，設有過熱保護電路，儀器可靠穩定。6、操作簡便，重量輕。四、技術指標1、測試電流：型號 測試電流500A 100A、200A、300A、500A600A 100A、200A、300A、600A2、測量范圍：型號 測試電流 測量范圍500A 100A 1-3000μΩ200A 300A 500A 600A 100A 200A 300A 600A 3、小分辨率：0.01μΩ4、準確度：0.5％±0.5μΩ 5、輸出電壓：5V6、工作方式：可設置輸出時間7、電源：AC220V±10％ 50Hz8、消耗功率：型號 功率500A ≤3000W600A ≤3500W9、使用溫度：-20℃～40℃10、相對濕度：≤80％RH，不結露11、重量:

唐山回路電阻測試儀 測試步驟 接線將兩個測試鉗夾到開關觸點或試品兩端，I＋/U＋端子連接紅色測試線，I-/U-端子連接黑色測試線，其中粗線插片連接電流接線柱I＋/I-，細線插棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，以降低引線電阻，節省電池電量。如果測試線接觸不良，儀器會提示IX＝0無電流輸出，儀器不會測試。4.2試品接地在帶電環境下，必須要保證試品一端接地。4.3 測試1.將所有測試線接好以后，按下儀器電源開關鍵，液晶屏顯示“主菜單”界面，如下圖所示。針對開關觸點等低阻試品進行回路電阻測試。查看儀器保存的各組數據，在查看數據界面可以進行數據導出。設置儀器的日期、時間。簡體中文- English 中英文切換。工廠模式，需要密碼操作，不對用戶開放。2.選擇“電阻測試”，按“確認”鍵儀器進入測量界面，如下圖。設置電流 按移動游標選定設置電流區域，設置電流呈現藍底，按“向上、向下”箭頭鍵設置50A和100A電流檔位。設置時間 按移動游標 選定設置時間區域，設置時間呈現藍底，按“向上、向下”箭頭鍵依次設置：快速、10、20、30、60秒。測試編號 按移動游標 選定測試編號區域，測試編號呈現光標符號，按“向左、向右”箭頭鍵移動光標，按“向上、向下”箭頭鍵設置本次試驗的試品編號。開始/停止 按移動游標進入區域，“開始/停止”呈現藍底，按“確認”鍵，開始測量，方框顯示綠邊提示“測試中…”，達到設置時間后停止測試，測試過程中，也可隨時按“確認”鍵停止測試。提示：建議使用“快速”測量以節省電池電量。UX＝顯示U＋/U-間的電壓；IX＝顯示I＋/I-間的電流；T＝顯示實際測試時間，如下圖所示；3.在測試過程中，若檢測到測試線接觸不良故障時，儀器會提示IX＝0無電流輸出；若檢測到內部溫度過高時，會彈出警告提示框，并停止測量。

<唐山>天正華意電氣設備有限公司 唐山接觸回路電阻測試儀專業定制

唐山回路電阻測試儀 接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。

<唐山>天正華意電氣設備有限公司 唐山接觸回路電阻測試儀專業定制

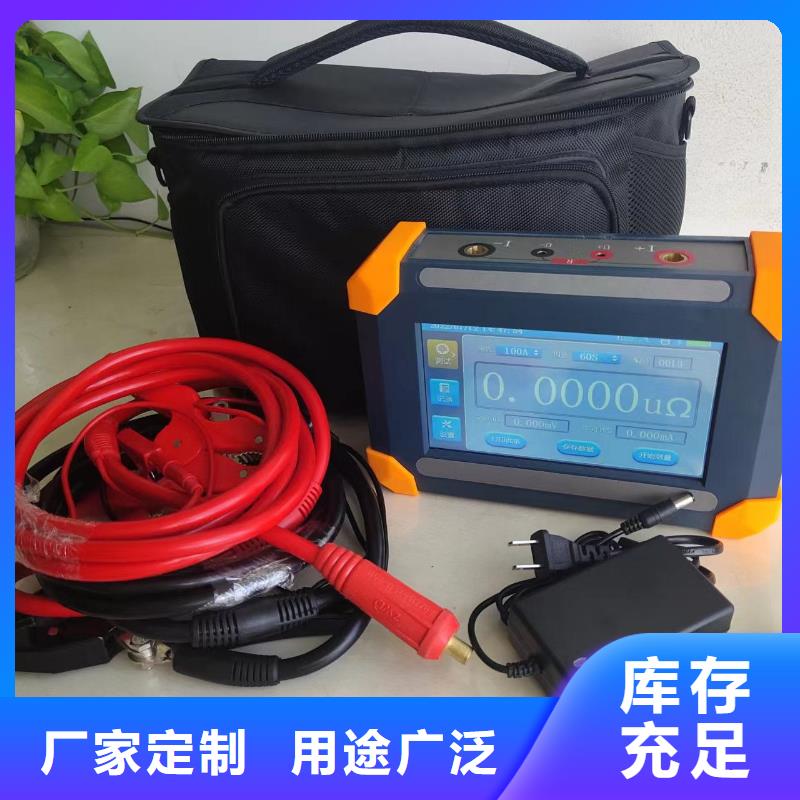

唐山回路電阻測試儀 尊敬的顧客感謝您使用本公司TH-100A回路電阻測試儀。（又稱接觸電阻測試儀）在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

唐山接觸回路電阻測試儀專業定制 <唐山>天正華意電氣設備有限公司

唐山回路電阻測試儀 接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。

唐山回路電阻測試儀 警告為防止電擊、人員傷亡，請務必在使用儀器前仔細閱讀以下信息：?請僅通過有資質的操作人員對儀器進行操作。?請勿在潮濕的環境中使用儀器。?為防止本產品或與其連接的任何其它產品受到損壞，或可能會發生的危險，只允許在規定的范圍內使用。?為防止儀器運行中機身感應靜電，試驗之前先通過接地端將主機可靠接地。?由于輸入輸出端子、測試柱等均有可能帶電壓，在您拔插測試線、電源插座時、會產生電火花，請注意避免觸電危險，注意人身。?為了防止火災和電擊危險，在使用儀器前請詳細閱讀本手冊，確定各儀器的額定值和標記。?一旦懷疑儀器的保護功能被削弱，請立即將裝置處于非運行狀態，并確保不會被意外操作。?測試導線與帶電端子連接時，請勿隨意連接或斷開，如產品意外帶電，請勿觸摸裸露的接點或部位。?請在使用測試線之前對其進行檢查。請勿使用絕緣損壞或有金屬裸露的測試線。請檢查測試線的通斷性。?請使用與所在國或地區的電壓和插座相匹配的電源線和連接器。?當機蓋或外殼被打開時，請勿使用本儀器。?注意保持機箱通風口的空氣流動暢通，請不要遮擋通風口，以免影響散熱。?請僅使用本手冊中規定的替代保險絲。?試驗過程中，請不要頻繁開關電源，以免對儀器造成損壞或測試精度降低。?試驗過程中，如遇到異常情況，應立即切斷電源。?切勿將儀器露天放置而被雨水淋濕勿在爆炸氣體、水蒸氣或粉塵環境中使用。?儀器工作異常時，請及時與廠家聯系，請勿自行維修。本公司保留對此說明書修改的權利，屆時恕不另行通知。產品與說明書不符之處，以實際產品為準。

<唐山>天正華意電氣設備有限公司 唐山接觸回路電阻測試儀專業定制

唐山回路電阻測試儀外形結構(a)面板示意電流端子電壓端子 5.打印機 6.電源 7.接地端 8.液晶顯示屏 . 開關 10.功能鍵圖一5、操作程序a)鍵盤介紹增大鍵：修改選擇的數據減小鍵：修改選擇的數據功能鍵：用來移動光標，選擇選項。確定鍵：用來執行選擇的選項，用來啟動或停止儀器。b)按圖一所示四端子接線法接線。c)檢查確認無誤后，接通電源。開機LOGO后屏幕顯示主菜單如圖二： 初始設置畫面（圖一）初始 測量圖標 處于選中狀態，上面顯示100A表示測量電流。4.按功能鍵在可以使 測量圖標時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態5.當 測量圖標 選中時候按確定鍵，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）大字體50.02uΩ 表示測量的電阻值I ＝ 100.1A 表示測量的電流U ＝ 5.0mV 表示測量的電壓 表示當前日期時間。測量過程按確定鍵，測量結束圖三按功能鍵在可以使 退出 [ 002 ] 存儲 循環處于選中狀態。當 [ 002 ] 處于選中狀態時候，可以按增大鍵 減小鍵 修改存儲序號當 退出 處于選中狀態時候，可以按 確認鍵 返回。可以按 減小鍵 打印數據當 存儲 處于選中狀態時候，可以按 確認鍵 存儲。可以按 減小鍵 打印數據6.當 時鐘圖標 選中時候按確定鍵，修改時間日期（圖四）圖四當 修改 處于選中狀態時候，可以按 確認鍵 修改日期時間，修改完畢按 確認鍵。當 退出 處于選中狀態時候，可以按 確認鍵 返回。7.當 察看圖標 選中時候按確定鍵，察看存儲的數據（圖五）圖五可以按 增大鍵 減小鍵 ，選擇需要查看的數據。可以按 功能鍵 翻頁 ，每頁顯示8條數據任何時候，可以按 確認鍵 返回8.當 設置圖標 選中時候按確定鍵，修改儀器的設置選項（圖六）時間 60：代表啟動測試后，連續運行60秒鐘，自動關閉測試聲音 開：代表測試過程中小喇叭報警聲音響序號 ：儀器的出廠編號按 功能鍵 選擇這些參數，按 增大鍵 減小鍵 修改這些參數當 退出 處于選中狀態時候，可以按 確認鍵 返回六、裝箱清單1、主機1臺 2、測試線1套 3、電源線1根4、說明書1份 5、合格證1張

<唐山>天正華意電氣設備有限公司 唐山接觸回路電阻測試儀專業定制
唐山接觸回路電阻測試儀專業定制 <唐山>天正華意電氣設備有限公司

唐山回路電阻測試儀 使用操作所有測試線接好以后，打開儀器電源，儀器初始化后進入“主菜單”屏，如下圖所示。編顯示日期時間。顯示外設和當前操作狀態。插入優盤時顯示此圖標。插入打印機時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。儀器溫度過高時顯示此圖標儀器電量顯示，電量低時此圖標閃爍。編號 說明4 儀器主菜單操作區，通過方向鍵選擇相應功能，按“確認”鍵進入相應功能菜單。針對開關觸點等低阻試品進行回路電阻測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。選擇“回路測試”，按“確認”鍵進入“回路測試”屏 參數設置區域，通過“左右”鍵選擇這些參數，當這些參數被選定后，按“上下”鍵修改對應的參數。修改編號時，需要選中后按“確認”鍵進入修改狀態，按“左右”鍵移動光標，按“上下”鍵修改，按“確認”鍵或“取消”鍵完成修改。小提示光標在“電流”或“時間”選項，可按“確認”鍵將光標快速跳轉到按鈕啟動測量。設置本次試驗的輸出電0A/50A/80A/100A。測試時如果回路電阻超過對應檔位測量范圍，電流可能達不到設置電流，測試時應使用儀器配套的低阻測試線，并旋緊接線柱并夾緊測試鉗，以減小引線電阻。時間設置本次試驗的測試時間，擇“速”或“10/20/30/40/50/60秒”。“快速”：啟動后快速測試，測量結束后顯示數據。“～60秒”：啟動后達到設置時間后停止測試，測試過程中可隨時按“確認”鍵或“取消”鍵停止測試。小提示：建議使用“快速”測量以節省電池電量編號 設置本次試驗的試品編號。2 主顯示區，顯示被測的回路電阻值。小分辨率0.1μΩ，顯示位數四位半，單位μΩ/mΩ自動切換副顯示區，顯示被測試品的電壓值和電流值和測試時間顯示U＋/U-間的電壓，單位mV/V自動切換。顯示I＋/I-間的電流，單位mA/A自動切換。顯示實際測試用時間，單位秒光標在此處時，按“確認”鍵啟動測量。在測試過程中，儀器如果檢測到測試線接觸不良故障時，彈出故障提示框報警，并停止測量。儀器如果檢測到內部溫度過高時，彈出故障提示框報警，但不停止測量。“測試結果”屏如下圖。按“左右”鍵移動光標，按“確認”鍵執行所選操作。

<唐山>天正華意電氣設備有限公司 唐山接觸回路電阻測試儀專業定制

唐山回路電阻測試儀 TH-100A回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。圖二 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。七、操作方法1、按圖三接線方法接線。圖三 四端子接線圖2、儀器面板與測試線的連接處應鈕緊，不得有松動現象。3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。5、調節“電流調節”旋鈕，使電流升至100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100.0A，例如為Io，電阻表顯示為Ro，則實際電阻值為R＝100×(Ro÷Io)μΩ。6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。八、故障現象及排除故障現象 故障排除開機后無反應，液晶屏無顯示 檢查有無交流電源檢查電源電纜檢查保險管底座內的保險管是否燒斷測試時電流值顯示為0 檢查“復位/測試”鍵是否按下檢查電流輸出線有沒有接好，是否接觸不良測試時電流值顯示正常電阻值顯示為0 檢查“復位/測試”鍵是否按下檢查電壓輸出線有沒有接好，是否接觸不良測試時電流值顯示正常，電阻值顯示明顯偏大或顯示為1（超量程）檢查被測電阻值是否太大檢查電壓輸入線是否接在電流輸出線的內側檢查電壓輸出線有沒有接好，被測件接頭是否被氧化九、注意事項1、使用儀器前請仔細閱讀說明書。2、請按照說明書上正確的接線方法接線。3、本儀器不得測試帶電回路中的回路電阻。4、儀器在使用中必須可靠的接地。5、電流線用戶不得隨意更換。6、儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。

<唐山>天正華意電氣設備有限公司

唐山回路電阻測試儀 TH-100A回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。圖二 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。七、操作方法1、按圖三接線方法接線。圖三 四端子接線圖2、儀器面板與測試線的連接處應鈕緊，不得有松動現象。3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。5、調節“電流調節”旋鈕，使電流升至100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100.0A，例如為Io，電阻表顯示為Ro，則實際電阻值為R＝100×(Ro÷Io)μΩ。6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。八、故障現象及排除故障現象 故障排除開機后無反應，液晶屏無顯示 檢查有無交流電源檢查電源電纜檢查保險管底座內的保險管是否燒斷測試時電流值顯示為0 檢查“復位/測試”鍵是否按下檢查電流輸出線有沒有接好，是否接觸不良測試時電流值顯示正常電阻值顯示為0 檢查“復位/測試”鍵是否按下檢查電壓輸出線有沒有接好，是否接觸不良測試時電流值顯示正常，電阻值顯示明顯偏大或顯示為1（超量程）檢查被測電阻值是否太大檢查電壓輸入線是否接在電流輸出線的內側檢查電壓輸出線有沒有接好，被測件接頭是否被氧化九、注意事項1、使用儀器前請仔細閱讀說明書。2、請按照說明書上正確的接線方法接線。3、本儀器不得測試帶電回路中的回路電阻。4、儀器在使用中必須可靠的接地。5、電流線用戶不得隨意更換。6、儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。

唐山接觸回路電阻測試儀專業定制

唐山回路電阻測試儀直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。18.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間19.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。20.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。21.大電流線快速連接：使用的大電流線的連接接口，插入擰轉就可以，快速方便。22.多相功能選配：標配為單相，可以選配為二相同測（導體電阻專用測試儀）或三相同測。

<唐山>天正華意電氣設備有限公司
<唐山>天正華意電氣設備有限公司 唐山接觸回路電阻測試儀專業定制

唐山回路電阻測試儀 開機 長按一行中間的電源鍵可以開機，界面如下：6.3 關機 短按一行中間的電源鍵可以關機。6.4 測量 開機后按“→”鍵移動選擇“測量”菜單，然后按“確定”鍵，進入測量設置界面如下：注意： 第1種方式為“快速方式” 使用的參數為電流100A，時間3秒，只能測量0～2mΩ的電阻。若要測量更大范圍的阻值請使用其它電流模式。第2種方式中電流可選擇100A、50A。第3種方式中電流可選擇100A、50A、30A。然后按“→”鍵移動選擇各菜單，“確定”鍵用于確認進入或執行此內容。比如選擇“100A”處按“＋”或“-”鍵將改變數值，按“→”鍵移動到“啟動測量”上，然后按“確定”鍵將開始測量，界面如下：然后按“→”鍵移動選擇“保存數據”，然后按“確定”鍵將進入保存數據頁面，保存數據到本機內部空間。數據將根據時間自動命名也可自編號方便快捷。注意：在測試中或停止測試后，按“退出”鍵可終止測試，返回上級菜單。在測量完后按“↑”鍵可使用語音播報數值。6.5日期設置開機后進入“設置”界面，再進入“日期設置”，如下：按“→”鍵移動選擇數字，然后按按“＋”或“-”鍵更改數值，選擇“保存”然后按“確定”鍵，日期將設置成功！然后按“退出”鍵退出即可。6.6處理數據開機后，按“→”鍵選擇“數據”，進入后界面如下：6.6.1按“→”鍵選擇“查看數據”，按“確定”鍵進入，界面如下： 如果保存的歷史數據較多，可按“↑”或“↓”鍵上下翻頁。6.6.2 按“→”鍵選擇“藍牙打印”，進入后，再打開藍牙打印機，等待打印機開機就緒后，此時只有“STAUS”藍燈亮時，即可開始打印設置好的n條數據。6.6.3 按“→”鍵選擇“U盤導出”，進入后選擇“開始導出”，按“確定”鍵即可導出所有數據到U盤，文件名為“TestData.txt”。6.7查看幫助在開機后按“→”鍵移動到“幫助”上，即可查看幫助內容。6.8設置背光在開機后的主界面下，按“＋”或“-”鍵，將調節背光的亮度。6.9設置音量在開機后的主界面下，按“↑”或“↓”鍵，將調節開機音量的大小。

唐山回路電阻測試儀開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效。中間大號字體顯示電阻、電壓、電流。第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為 三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。

<唐山>天正華意電氣設備有限公司 唐山接觸回路電阻測試儀專業定制

唐山回路電阻測試儀回路電阻測試儀使用說明目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和性試驗規程》和新版《電力設備性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。TH-8501型回路電阻測試儀采用數字電路技術和開關電路技術制作，是用于開關控制設備的接觸電阻、回路電阻測量的專用設備，測試電流采用標準GB763的100A直流，可在100A電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示，還可保存到儀器上，組數為255組，保存的數據可通過RS232接口上傳至電腦。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。一、技術性能1、測量范圍：0—1999.9μΩ 分辯率：0.01μΩ2、測量電流：直流100A 200A3、測量精度：0.5級4、顯示方式：大液晶中文顯示5、可儲存255組數據6、工作方式：連續，可自定義測試時間，長99秒7、電源：AC220V8
