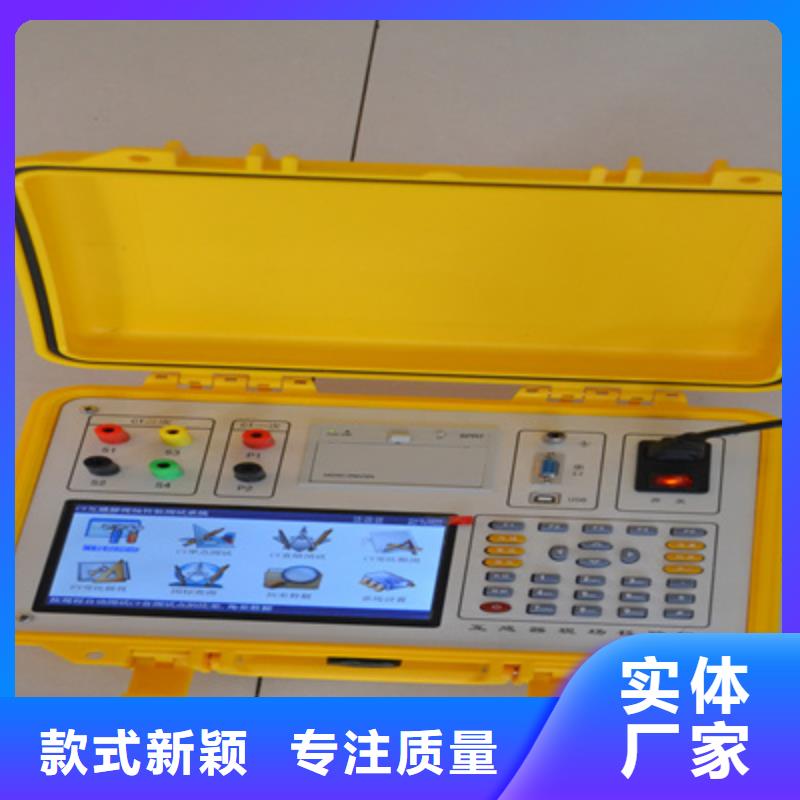

唐山二次壓降負載測試儀當開機后顯示圖三所示的主菜單界面。屏幕頂端一行顯示狀態參量，包括：程序版本號、電壓檔位、電流輸入方式、日期時間、電池剩余電量（用戶可根據此數值來判斷是否需要為儀器充電）。中部為功能菜單選項，共十二項，包括：參數設置、電氣測試、電表校驗、走字試驗、矢量分析、變比測試、測試_485、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。通過↑、↓、←、→鍵進行選擇，按確定鍵進入相應功能界面；屏幕下方為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。（2）參數設置界面圖四、參數設置屏如圖四所示：參數設置界面用于調整試驗前所需要確定的數據。包括：PT變比、CT變比、電表常數、設定圈數、接線方式、輸入方式、電流輸入、設置日期、設置時間、電表編號。PT變比 — 當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電壓互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電壓值；設置時，先按【確定】鍵進入修改狀態，此時本項參數變成紅色顯示，再按下相應的數字鍵輸入所需的數字，按【確定】鍵完成設置。CT變比 — 分兩種情況；當進行高壓計量直接測試時，用來輸入高壓計量表計所接的電流互感器比值，從而在電氣測試中的一次參量中可直接換算到一次側的電流值；

唐山二次壓降負載測試儀技術指標1、輸入特性電壓測量范圍：0~400V，57.7V、100V、220V、400V四檔自動切換量程。電流測量范圍： 0~5A，內置互感器分為5A(CT)檔。鉗形互感器為5A（小鉗）、25A（小鉗）、100A（中鉗）、500A（中鉗）、400A（大鉗）、2000A（大鉗）六個檔位。（其中中型鉗表和大型鉗表為選配）相角測量范圍：0~359.999°。頻率測量范圍：45~55Hz。2、準確度計量校驗部分：電壓：±0.05％（±0.1％）電流：±0.05％（±0.1％）（鉗形互感器±0.5％）有功功率：±0.05％（±0.1％）（鉗形互感器±0.5％）無功功率：±0.3％（±0.5％）（鉗形互感器±1.0％）有功電能：±0.05％（±0.1％）（鉗形互感器±0.5％）無功電能：±0.3％（±0.5％）（鉗形互感器±1.0％）頻率：±0.05％（±0.1％）相位：±0.2°3、電能質量基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.基波電壓和電流之間相位差的測量誤差：≤0.5°諧波電壓含有率測量誤差：≤0.1％諧波電流含有率測量誤差：≤0.2％三相電壓不平衡度誤差：≤0.2％4、工作溫度工作溫度：－10℃~ ＋40℃5、絕緣⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。6、標準電能脈沖常數標準電能脈沖常數：內置互感器常數（FL）＝10000 r/kW·h ，鉗型互感器常數（FL）：

唐山變頻互感器綜合特性測試儀便宜耐用 <唐山>天正華意電氣設備有限公司

唐山二次壓降負載測試儀操作方式一、旋轉鼠標使用方法旋轉鼠標有三種操作狀態：“左旋”，“右旋”，“按下”。使用鼠標的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。數據輸入：將光標旋轉移動到需要修改數據的選項上，按下鼠標即進入數據的修改區，左旋或右旋鼠標即可進行該數字位的增減設定。按下鼠標確認該位的修改結果，逐位修改完畢后，當光標增大為全光標后即完成了整個數據區的設置，此時旋轉鼠標可將光標移到需要修改的地方，選擇開始試驗或返回。主菜單 （見圖2）主菜單共有“CT”、“PT”2種選項，可以使用旋轉鼠標進行選擇和設置。參數設置：編號：(0000～9999)、上述設置項將在打印和保存時為索引信息方便用戶查詢。圖2 ，主界面，接線圖三、CT負荷試驗1、參數設置在CT測試主界面中，選擇進入“負荷”試驗界面（如圖4），設置二次側額定電流： 1A或5A。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存打印”及“返回”選項進行下一步操作。圖4，CT負荷測試界面 ，PT負荷接線圖四、PT負荷試驗1、參數設置在PT測試主界面中，選擇進入“負荷”試驗界面（如圖5），設定好額定二次電壓值：100V、100/√3、100/3。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存“打印”及“返回”選項進行下一步操作。五、數據查詢在測試主界面中，選擇進入“數據查詢”試驗界面（如圖6），可以選擇 “上頁“下頁返回”選項進行相應操作。圖7為調出所保存的測試結果界面。 圖6，數據查詢界面 調出結果界面附錄附錄一、更換打印紙首先斷開電源，按下打印機上的彈簧按鈕，將打印機面板打開，取出卷軸，將新紙卷放進打印機，注意光面朝外（指甲輕劃有黑色痕跡），抽出少許紙，按下面板。如果打印情況正常，但是紙上沒有文字或曲線，說明紙裝反了。售后服務承諾本產品一年保修，終身維護。

唐山二次壓降負載測試儀退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。3、液晶界面液晶顯示界面主要有十三屏，包括主菜單（開機即進入）、十二個功能界面，顯示內容豐富。

<唐山>天正華意電氣設備有限公司 唐山變頻互感器綜合特性測試儀便宜耐用

唐山二次壓降負載測試儀所示為四線PT負荷測試判別結果，包括：PT側A相電壓， B相電壓，C相電壓， A相電流，B相電流，C相電流，A相力率，B相力率，C相力率，A相相角，B相相角，C相相角；A相電導，B相電導，C相電導；A相電納，B相電納，C相電納；A相負荷，B相負荷，C相負荷。9．單相CT負荷屏在選中主菜單‘單相CT負荷測試’功能后，按鍵進入‘單相CT負荷’屏，同時進入測試過程，測試計數開始計數，計夠60次后測試完畢，顯示測試結果，如（圖十六所示）。圖十六 單相CT負荷測試圖十六所示為單相CT負荷測試屏測試判別結果，包括：CT端口電壓、電流、功率因數、電阻、電抗、負荷。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。10．歷史記錄屏查詢歷史記錄用，可存儲200條歷史記錄，如圖十七。圖十七 歷史記錄11．頻譜分析屏測試諧波含量，可測32次諧波。按↑、↓鍵翻頁，按←、→鍵切換通道分別查看Ua、Ub、Uc、Ia、Ib、Ic諧波情況。

<唐山>天正華意電氣設備有限公司
<唐山>天正華意電氣設備有限公司

唐山二次壓降負載測試儀多點接地是指三相四線接線的電壓電流互感器繞組公共回路中性線存在兩個或多個接到廠站接地網（或N600）的接地點，并且從互感器落地端子箱到電能表電壓公共回路中性線存在一個以上的接地點。在電力系統中，公共回路對保障系統運行起到非常重要的作用。系統正常運行情況下，為了保證人身和設備的，《電力作業現場規程》規定互感器公共回路的一個電氣連接必須有一個可靠的接地點。同時為了保證繼電保護和自動裝置的正確工作，要求回路一點接地。但是，變電所公共回路連接設備繁多，延伸范圍廣，常常由于人為的接線錯誤或一些不可避免的自然規律，如絕緣的老化等，出現在一個電氣連接的公共回路中出現多點接地，而且系統的公共回路大部分在室外，絕緣損壞的幾率大，多點接地導致保護的不正確動作，造成大面積停電事故在系統屢屢發生。N600 配備高精度電流互感器，通過對N線電流的監測及對公共回路、其他回路的實時監測，重點解決電力系統公共回路的兩點接地和多點接地等疑難故障，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、產品特點1、在線分析N600接地回路電流狀態信息，不需停電，使用時確保系統。2、多點接地故障分析功能，分析儀通過對定位儀及其它接地回路的電流分析，判斷二次回路接地系統是否存在多地接地故障。3、電流顯示功能，分析儀可以顯示信號電流大小、接地線分流信號大小及其他接地回路的分流電流大小。4、一次性準確判定N600回路多點接地、單點接地、無接地等多點狀態。5、根據實際需要的功率，可以放大、縮小，輸出電流值。6、分析儀根據現場的實際情況智能產生信號電流，保障被測系統的、可靠運行。7、接地電流超過設定值時視為接地故障發生。8、接地電流發生突變，且變化量超過設定值時視為接地故障發生。9、多點接地故障自動判斷并報警。10、同步跟蹤技術，鎖定故障方向與故障支路。11、全觸屏結構設計，不需要任何安鍵，便于工程應用的實用性。12、采集速度快，采集速度大于10M。13、配有大小不同的高精度的電鉗，便于各種類型接線的粗細，多點接地制定選用。

<唐山>天正華意電氣設備有限公司 唐山變頻互感器綜合特性測試儀便宜耐用

唐山二次壓降負載測試儀退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。在參數輸入的過程中不起作用。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入參數設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符），與手機的輸入模式相似，連續按下時可將要輸入的字符在數字和字母之間切換。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現相應的功能。在有些功能界面（如：電氣測試、矢量分析、波形顯示等界面）F1和F2用來實現屏幕的鎖定和解鎖功能。F4鍵在有些功能界面實現測試結果打印功能。3、液晶界面液晶顯示界面主要有十三屏，包括主菜單（開機即進入）、十二個功能界面，顯示內容豐富。

<唐山>天正華意電氣設備有限公司
唐山變頻互感器綜合特性測試儀便宜耐用

唐山二次壓降負載測試儀 三線壓降自校 異常圖五 三線壓降自校 正常圖五所示為三線壓降自校結果顯示內容包括：PT側AB相電壓，CB相電壓，Wh側AB相電壓，CB相電壓，兩側AB相角差、CB相角差；兩側AB相比差、CB相比差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。4．三線壓降屏在選中‘三線壓降’功能后，按鍵，進入三線壓降測試屏，即開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖六所示），正常的話在計夠60次后測試完畢，顯示測試結果（如圖七所示）。圖六 三線壓降測試 異常圖七 三線壓降測試 正常圖七所示為三線壓降測試結果包括：PT側AB相電壓，CB相電壓；Wh側AB相電壓，CB相電壓；兩側AB相比差、CB相比差；兩側AB相角差、CB相角差；AB相綜合誤差及修約值，CB相綜合誤差及修約值。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。5．四線自校屏四線壓降自校功能是在進行三相四線壓降測試前進行的精度自動校準功能，用來提高測試時的精度。在選中‘四線自校’功能后，按鍵進入‘四線自校’屏，開始自校計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖八所示），計夠60次后測試完畢，顯示測試結果（如圖九所示）。圖八 四線自校測試 異常圖九 四線自校測試 正常圖九所示為四線壓降自校結果包括：PT側A相電壓、B相電壓、C相電壓；Wh側A相電壓、B相電壓、C相電壓；兩側A相角差、B相角差、C相角差；兩側A相比差、B相比差、C相比差；兩側A、B、C各相的綜合誤差及修約。6．四線壓降屏在選中‘四線壓降’功能后，按鍵進入‘四線壓降’屏，開始測試計數，如果兩側的幅值和角差不正常，在計數12次后則提示接線異常（如圖十所示），計夠60次后測試完畢，顯示測試結果

唐山二次壓降負載測試儀在參數設置界面按下F1進入“壓降測試”界面，假設主界面上時選擇了“壓降測試(PT端)”，則如下圖所示：壓降測試界面操作：按下F1鍵，進行通訊測試該功能用來測試本機與從機之間，本機與中繼器（可選）之間的無線通訊信號質量。測試結果以圖標的方式顯示在標題欄。其中左邊的天線圖標代表本機與從機之間的無線通訊信號質量，右邊的天線圖標代表本機與中繼器之間的無線通訊信號質量。圖標表示信號質量優，圖標表示信號質量良，圖標，表示信號質量不達標。只有通訊信號質量優，或者通訊信號質量良的情況下，測試才能順利完成。如果信號質量不達標則需要調整天線位置或者更換天線。按下F1鍵，開始通訊測試。儀器首先測試本機與中繼器之間的無線信號質量，然后再測試本機與從機之間的無線信號質量，只要有一個信號質量是優或者良，試驗就能順利的進行。標題欄綠燈閃爍則代表本機無線發送數據，如圖標所示。紅燈閃爍則代表本機收到無線數據，如圖標所示。顯示灰色的燈，則表示當前沒有無線數據的收發。如圖標所示。按下F2鍵，進行壓降測試壓降測試前，必須先做或者已經完成通訊測試，否則界面提醒“請先按F1鍵，進行信號質量測試”壓降測試需要20個步驟才能完成，測試時，界面右下角有一個計數器，顯示當前的測試的步驟數。

<唐山>天正華意電氣設備有限公司 唐山變頻互感器綜合特性測試儀便宜耐用

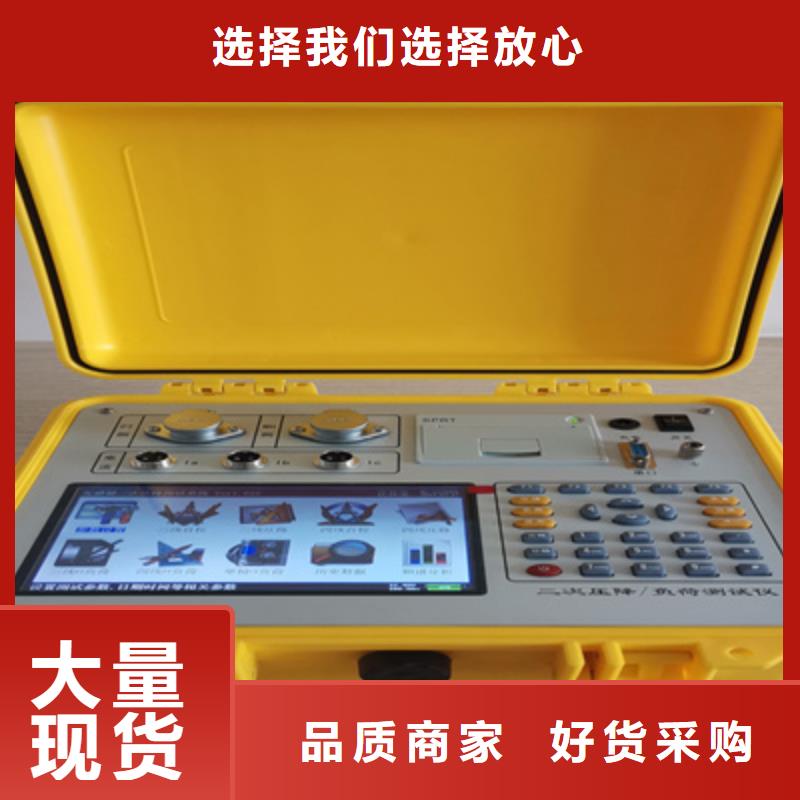

唐山二次壓降負載測試儀一、功能特點1、自動完成三相三線或三相四線制的電壓互感器二次壓降及負荷的測量。2、自動計算三相的比差、角差、綜合誤差。3、自動完成電壓互感器和電流互感器二次回路負荷的測量。4、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。5、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。6、各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。7、具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。8、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。9、電池剩余電量百分數指示功能，絕非簡單的虧電報警。10、大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。11、用戶可隨時將測試的數據通過微型打印機將結果打印出來。12、測試結果存儲功能，可存儲200組測試數據。13、配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。

<唐山>天正華意電氣設備有限公司

唐山二次壓降負載測試儀所示為四線PT負荷測試判別結果，包括：PT側A相電壓， B相電壓，C相電壓， A相電流，B相電流，C相電流，A相力率，B相力率，C相力率，A相相角，B相相角，C相相角；A相電導，B相電導，C相電導；A相電納，B相電納，C相電納；A相負荷，B相負荷，C相負荷。9．單相CT負荷屏在選中主菜單‘單相CT負荷測試’功能后，按鍵進入‘單相CT負荷’屏，同時進入測試過程，測試計數開始計數，計夠60次后測試完畢，顯示測試結果，如（圖十六所示）。圖十六 單相CT負荷測試圖十六所示為單相CT負荷測試屏測試判別結果，包括：CT端口電壓、電流、功率因數、電阻、電抗、負荷。并提示可選擇相應的保存、打印功能進行數據保存或打印測試結果。10．歷史記錄屏查詢歷史記錄用，可存儲200條歷史記錄，如圖十七。圖十七 歷史記錄11．頻譜分析屏測試諧波含量，可測32次諧波。按↑、↓鍵翻頁，按←、→鍵切換通道分別查看Ua、Ub、Uc、Ia、Ib、Ic諧波情況。

<唐山>天正華意電氣設備有限公司 唐山變頻互感器綜合特性測試儀便宜耐用

唐山二次壓降負載測試儀注意：相別一定要對應，否則測試結果不正確。接線圖如下所示：CT負荷測試接線在CT端測試，其中電壓用A相電壓通道測量（接到測量終端的U1，UN上），電流用A相鉗形電流互感器測量（接到測量終端的I1上）。接線圖如下所示:2、PT二次負荷測試功能說明在主界面下，選擇“負荷測試”，按“ENTER”鍵，進入負荷測試界面，然后選中“PT二次負荷”，按“ENTER”鍵后，界面如下圖所示：該功能用來測量三相三線PT或者三相四線PT的二次負荷。開始測試之前需要設置測試環境參數，包括測試點編號，當前溫度，當前濕度，PT二次額定電壓，額定二次負荷.通過“←”，“→”鍵移動到需要更改的選項，然后用“↑”，“↓”更改。更改完成后， 按下F1鍵進入下一界面，如下圖所示:操作說明開始測試功能按下F1鍵開始測試，測試結果顯示在頁面上，其中U％表示 實際電壓與額定二次電壓的比值。保存數據功能按下F3鍵，將當前測量結果以及當前測量環境參數保存到內部存儲器中。返回到測試環境參數界面按下F4鍵，界面返回到“PT負荷測試參數設置”界面。切換到主界面按下MENU鍵，儀表切換到主界面。3、CT二次負荷測量功能說明在主界面下，選擇“負荷測試”，按“ENTER”鍵，進入負荷測試界面，然后選中“CT二次負荷”，按“ENTER”鍵后，界面如下圖所示：該功能用于測試CT的二次負荷，界面如下圖所示：開始測試之前，需要設置測試環境參數，包括測試點編號，當前溫度，當前濕度，CT二次額定電流，額定二次負荷.通過“鍵移動到需要更改的選項，然后用“↑”，“↓”更改。更改完成后， 按下F1鍵進入下一界面

<唐山>天正華意電氣設備有限公司 唐山變頻互感器綜合特性測試儀便宜耐用

唐山二次壓降負載測試儀二次負荷測試儀簡介電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：ε＝εw＋εTA＋εTV＋εr式中 εw—電能表誤差％εTA—電流互感器合成誤差％εTV—電壓互感器合成誤差％εr—電壓互感器二次導線壓降引起的計量誤差％在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。電網公司生產運營部的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。電壓互感器二次實際負荷：電壓互感器在實際運行中，二次所接的測量儀器以及二次電纜間及其與地線間電容組成時總導納。電流互感器二次實際負荷：電流互感器在實際運行中，二次所接測量儀器的阻抗、二次電纜和接點電阻的總有效阻抗。
