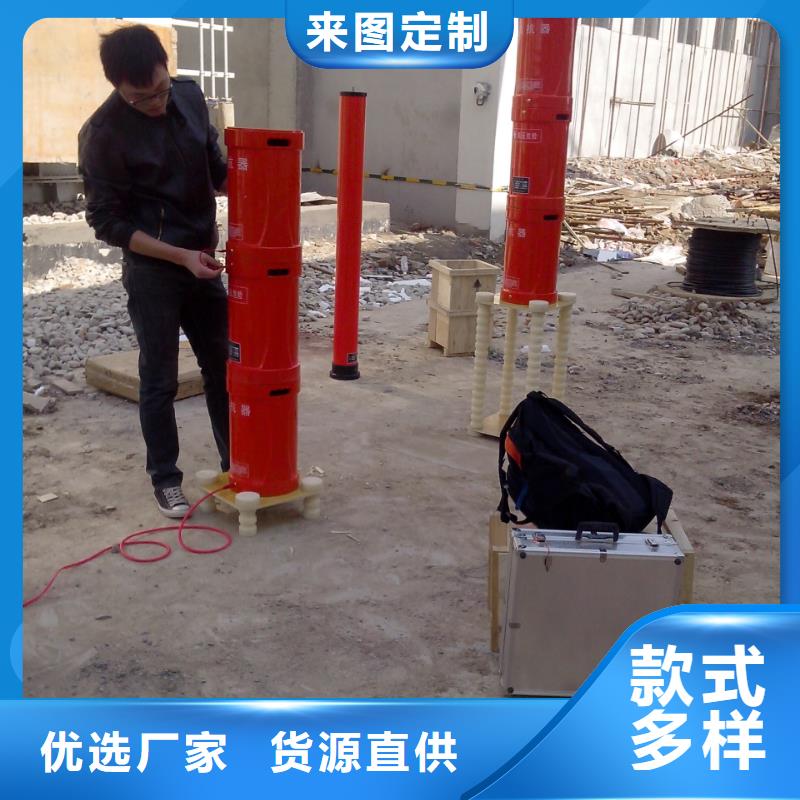

唐山變頻串聯諧振耐壓裝置 主要技術參數1.額定容量：135kVA2.額定電壓：27kV；54kV；108kV3.額定電流：5A；2.5A；1.25A4.測量精度：系統有效值1.5級5.工作頻率：30-300Hz6.裝置輸出波形：正弦波7.品質因素：裝置自身Q≥30(f＝45Hz)8.波形畸變率：輸出電壓波形畸變率≤1％9.輸入電源：?jiǎn)蜗?20或三相380V電壓，頻率為50Hz10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘11.溫 升：額定負載下連續運行60min后溫升≤65K12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能13.環境溫度：－20℃-55℃14.相對濕度：≤90％RH15.海拔高度:≤3000米五、裝置容量驗證裝置容量定為135kVA，分四節電抗器，電抗器單節為33.75kVA/27kV/1.25A/100H， 驗證：1、10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。使用四節電抗器并聯，L＝100/4＝25H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√25×1.1265×10-6)＝30Hz試驗電流：I＝2πfCU試 ＝2π×30×1.1265×10-6×22×103＝4.67A3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。使用兩節電抗器串聯（互感系數1.15）兩組并聯，L＝100×2×1.15/2＝115H試驗頻率：f＝1/2π√LC＝1/(2×3.14×√115×0.1945×10-6)＝33.65Hz試驗電流：I＝2πfCU試 ＝2π×33.65×0.1945×10-6×52×103＝2.14A4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV試驗時間1min。使用四節電抗器串聯（互感系數1.25），L＝100×4×1.25＝500H， 試驗頻率：f＝1/2π√LC＝1/(2×3.14×√500×0.02×10-6)＝50.33Hz試驗電流：I＝2πfCU試 ＝2π×50.33×0.02×10-6×68×103＝0.43A滿足實驗要求。

唐山變頻串聯諧振耐壓裝置 手動試驗：由用戶操作來尋找諧振點和控制耐壓。參數設置與自動試驗的試驗參數設置相同，完成后進入試驗界面， 手動試驗界面確認參數無誤后按“啟動”鍵開始試驗。首先使用旋轉鼠標“頻率”調節頻率到諧振點。往下按旋轉鼠標2（頻率）切換步進，左右旋轉，在當前頻率上增加或減少頻率。反復調整，直到找到電壓，以此時的頻率作為諧振點頻率。也可以按“掃頻”鍵讓系統自動尋找諧振點。然后使用旋轉鼠標“電壓”來調節電壓。按下旋轉鼠標“電壓” 切換步進，步進分10kV，5kV，1kV，0.1kV四檔。左右旋轉，可調整目標電壓。系統根據目標電壓自動升降壓。系統將高壓調節到目標電壓后，開始耐壓并順計時，直到人為控制進入下一步驟（升壓，降壓或停機）。在試驗中途可以按“降壓停機”鍵降壓停機，遇到緊急情況按“緊急停機” 鍵直接停機 系統時間：此菜單選項用于設置儀器內部系統時間 設置系統時間數據管理：用來查看保存的試驗結果。數據查 數據查看四、注意事項及常見問題1、高壓試驗請注意，嚴格按照高壓試驗的規范來操作。檢查/修改試驗接線時，請先關閉本系統，并切斷電源。2、本系統支持的電壓為300kV，實際能夠升到的高壓由電抗器決定，請根據試驗電壓調換合適的激勵變壓器的高電壓端的接線。 如果開機后發現變壓器發出非正常聲音，請立即關閉本系統并切斷電源，檢查變壓器接線是否正確 降壓停機”采用逐步降壓停機的方式，遇到緊急情況請點擊“緊急停機”按鈕系統將直接停機。 如果系統顯示的高壓跟萬用表顯示的高壓不一致，請檢查“試驗參數”中的“分壓變比”是否正確填寫。 如果自動掃頻失敗，請檢查“試驗參數”中的“激勵變比”是否正確填寫.如果自動掃頻時經常跳閘(電流過大)，請將“激勵變比”設置為較大的值，以減小掃頻時的輸出步數。 使用旋轉鼠標設置參數時不能旋轉過快，否則設置值會往回跳動。特別是在手動試驗開始后，通過旋轉鼠標改變頻率或者目標電壓，如果旋轉太快會導致頻率或目標電壓突然跳動到上一個值 開機后有幾秒鐘的停頓，等待系統充電。9、鍵盤是多功能復用的，對每一頁界面而言，鍵盤的具體功能可能不同，請參考鍵盤對應的文字提示。10、每次按下按鍵后，需要松開重新按下才有效。 被試品的試驗?zāi)繕?biāo)電壓若在8kV左右時，建議采用手動試驗方式；不宜采用自動試驗方式。

唐山變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功 能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

唐山變頻串聯諧振耐壓裝置參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；7）數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等①試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；②數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

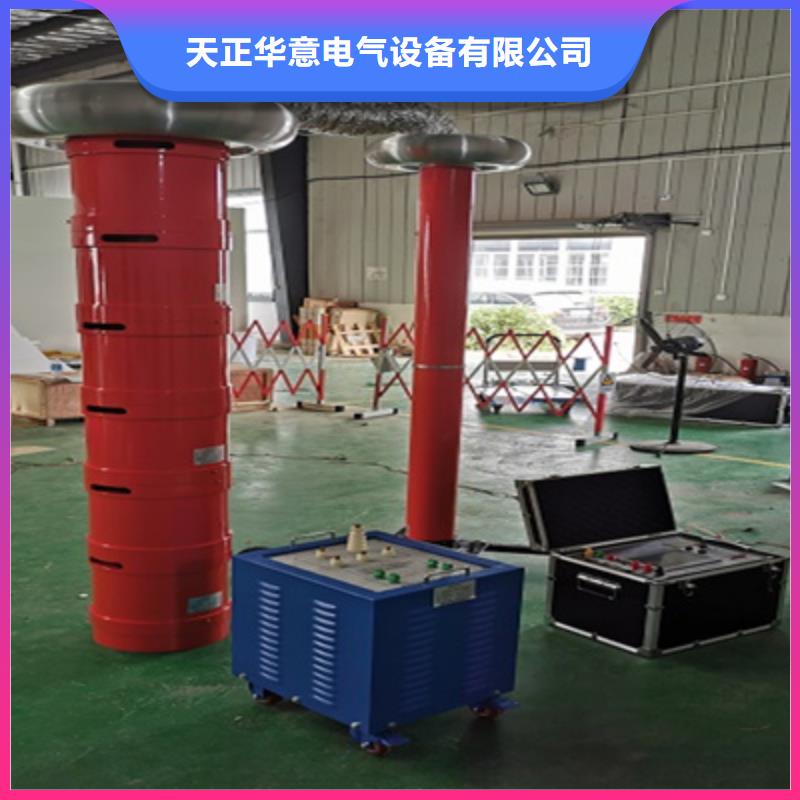

唐山變頻串聯諧振耐壓裝置主要部件的技術規范及性能變頻電源控制箱THBP2.5kVA/220V/380V 1臺7.1.1 技術參數 7.1.1.1 輸入工作電源： 單相220V或三相380V±10％，50Hz。輸出電壓和電流： 0～400V，電流7A。7.1.1.3 輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05％。額定輸出容量7kVA7.1.1.5 外形尺寸和重量：360×230×320mm；15kg性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

唐山變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ健㈦娙蓦姼蓄l率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功 能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

唐山變頻串聯諧振耐壓裝置?激勵變變比：試驗時選擇激勵變抽頭電壓與原邊電壓的比值。例如：4kVA/1.5kV/3kV/0.4kV激勵變壓器，當試驗時選擇激勵變抽頭為3kV，這時激勵變比為3/4＝7.5分壓器變比：電容分壓器的分壓比。當分壓器分壓比為1000：1時，就輸入1000；當分壓器分壓比為2000：1時，就輸入2000。當分壓器分壓比是多少時，就輸入多少。注意：如不是配套電容分壓器時，電容分壓器二次電壓不能大于100V，超過100V顯示不出電壓。自動調諧頻率步進：自動試驗時，自動掃頻時的頻率步進。自動試驗時，一定要設置頻率步進，否則自動試驗時不掃頻。頻率步進可設置為2Hz以下，設置高了，找到的諧振點不是 諧振點，試驗電壓有可能升不上去。電路電感，電路電容：當知道回路中電感，電容時，可設置此項，如不知道也可不設置，設置其中任意一項時，文檔管理中記錄數據可顯示出另外一項的值，如不設置，就不顯示此兩項。閃絡保護：擊穿時的保護電壓。該值越設小，擊穿保護越靈敏，有時可能誤動作。一般情況下，當設備 電壓小于150kV時，設置為3kV；當設備 電壓小于150~300kV時，設置為5kV；當設備 電壓小于300~500kV時，設置為8kV；當設備 電壓小于500~800kV時，設置為12kV；此值為理論值，可根據現場需要自行設置。

唐山變頻串聯諧振耐壓裝置 設備遵循標準GB10229-88 《電抗器》GB109 《電力變壓器》GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》DL/T 596-1996 電力設備性試驗規程》 GB1094.1-GB1094.6-96 《外殼防護等級》GB2900　 《電工名詞術語》GB/T16927.1~2-199 《高電壓試驗技術》五 裝置容量確定110kV/400mm2電纜，長度1000m以內的交流耐壓試驗，電容量≤0.156uF，試驗頻率30-300Hz，試驗電壓128kV。頻率取35HZ試驗電流 I＝2πfCU試 ＝2π×35×0.156×10-6×128×103＝4.4A對應電抗器電感量 L＝1/ω2C＝132H 設計六臺電抗器，使用電抗器三節串聯兩組并聯，單節電抗器為85kVA/45kV/2.2 A/132H驗證: 1．10kV/400mm2電纜，長度3000m以內的交流耐壓試驗，電容量≤1.26uF，試驗頻率30-300Hz，試驗電壓22kV。使用電抗器六節并聯此時電感量為L(zhǎng)＝132/6＝22H試驗頻率f＝1/2π√LC＝1/(2×3.14×√22×1.26×10-6)＝30.3Hz試驗電流 I＝2πfCU試 ＝2π×98×1.26×10-6×22×103＝5.3A2. 35kV/400mm2電纜，長度2000m以內的交流耐壓試驗，電容量≤0.42uF，試驗頻率30-300Hz，試驗電壓52kV。使用電抗器兩節串聯三組并聯此時電感量為L(zhǎng)＝132＊2/3＝88H試驗頻率f＝1/2π√LC＝1/(2×3.14×√88×0.42×10-6)＝26.2Hz試驗電流 I＝2πfCU試 ＝2π×26.2×0.42×10-6×52×103＝3.6A3.110kV及以下變壓器的交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz試驗電壓不超過160kV。

唐山變頻串聯諧振耐壓裝置售后服務1)該套設備到貨后，根據供需雙方合同中該套設備調試相關事宜的條款，如有調試需要，供方負責該套設備相關技術人員的現場技術支持服務。指導并協助需方完成該套設備的次現場驗收試驗以及需方相關操作人員的技術培訓。需方驗收合格后，應填寫供方提供的設備《驗收/維修報告》（見附表）作為需方已完成驗收的憑證。2)供方對該套設備實行保修，保修期為出廠之日起一年，保修期內負責該產品（設備主體，不含配線等易耗附件）的免費檢查、零部件更換。3)超過保修期一年的產品供方提供終身維護。一年以上，三年以內供方免維修工時費只收取維修成本費用。三年以上則按正常程序計費（維修工時費、材料費、及附加）。4)實行全天候技術響應服務，在接到需要關于該套產品使用過程中出現問題的電話或傳真后8小時內給予技術解決方案。5)如因人為操作不當或不可抗力等因素造成的設備損壞或無法使用則不在此質保范圍。
