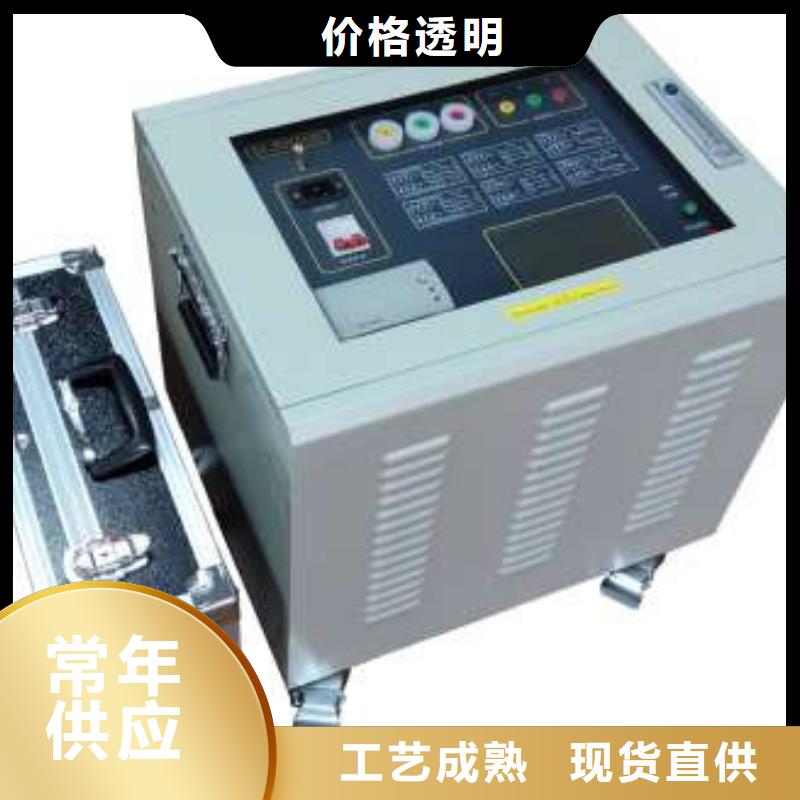

唐山異頻線路參數測試儀型號全 <唐山>天正華意電氣設備有限公司

唐山異頻線路參數測試儀本儀器根據電波在線路中的傳播過程中遇到特性阻抗發生變化的地方會產生反射波的原理對故障距離進行測試。如果已知電波在線路上的傳播速度，便可由兩次反射波的特征拐點計算出故障點到測試端的距離來。其公式為：S ＝0.5×V×T式中S代表故障點到測試端的距離；V代表電波在線路上的傳播速度；T代表電波在故障點與測試端間來回反射的時間。人們可根據屏顯波形，用雙游標卡住兩次反射波的特征拐點，稍加人工干預就可以由計算機自動完成測距過程。測試過程迅速，結果準確。六、功能鍵及系統界面的介紹1.儀器面板結構示意圖如圖二所示2．面板結構說明面板的左邊是儀器的顯示屏，此顯示屏為觸摸屏。各種功能鍵都在熒屏的右側和下側。面板的右邊為儀器的電源開關、位移和幅度調節旋鈕、復位按鈕、“USB”接口和信號接口、機內電池充電接口以及工作狀態指示燈。其屏幕下方還有當前設置參數提示。3．熒屏觸摸鍵說明熒屏觸摸按鍵分為三大功能模塊，操作內容定義清晰，實際操作時反而簡單，相當于屏幕菜單的快捷鍵操作。熒屏右側按鍵模塊，只是在儀器進入設置界面時，對被測電纜的長度選擇確定后就可采樣了。打印波形、打開文件的選擇操作和保存文件的操作。只要點擊相關模擬鍵，屏幕將彈出二級菜單引導操作人員逐項選擇相關命令，儀器便開始執行此項菜單的相關命令，完成操作者意圖七、測量方法與步驟：接通電源后機器自動進入測試界面，即可進行測量。其測試界面。

唐山異頻線路參數測試儀阻抗測量： 試驗儀器：儀器名稱型號編號生產廠家技術參數試驗環境：環溫:濕度:正序阻抗測量（全長：KM） ＋j 正序阻抗（Ω）正序電阻（Ω）正序電抗（Ω）正序電感（H）全長測量值每KM換算值零序阻抗測量（全長：KM） ＋j 零序阻抗（Ω）零序電阻（Ω）零序電抗（Ω）零序電感（H）全長測量值每KM換算值正序電容測量（全長：KM） ＋j 正序阻抗（Ω）正序電阻（Ω）正序容抗（Ω）正序電容（H）全長測量值每KM換算值零序電容測量（全長：KM） ＋j 零序阻抗（Ω）零序電阻（Ω）零序容抗（Ω）零序電容（H）全長測量值每KM換算值（五）試驗結論及分析批準: 復審:初審: 試驗:附錄B：隨機配件序號名 稱數量1主機1臺2電源箱1臺3主機底座1個4附件箱1個5主機與電源箱防誤插連接線（紅色）2根6測試輸出線/電壓輸入線（帶附套）3組7地線（0.5M/連接主機與電源箱）1根8地線（4M）1根9AC220V電源線1根10使用說明書1份11出廠合格證1份12打印紙1卷13U盤1個14保險管備用備用注意：具體隨機配件視出貨型號的差異可能有所不同。

<唐山>天正華意電氣設備有限公司 唐山異頻線路參數測試儀型號全
唐山異頻線路參數測試儀型號全 <唐山>天正華意電氣設備有限公司

唐山異頻線路參數測試儀本次測試完畢后，要將“測試電源”彈起來（關閉儀器內部數據處理器的電源），否則會將內部電池放光，下次無法啟動儀器。4．由于儀器在沖擊閃絡狀態工作時，地線到高壓設備間的連接地線上將產生數千伏的瞬時高壓，一定要將儀器地線單獨用地線接到系統地上，而不能接在別處。否則在進行沖擊高壓時有可能造成儀器死機，甚至損壞儀器。5．由于10KV配電線路的分支較多，波形較亂，且信號衰減較大，故障波形判讀較為困難，。所以在測試10KV線路時，盡可能斷開分支節點，單獨測試故障分支的故障距離就可以了。6．一般情況下機內電腦和數據采集器不會有問題。如果有問題，多數情況是連接電纜接觸不良?？捎锰鎿Q法從儀器的提示信息予以排除。7．儀器屬高度精密的電子設備。非專業人員千萬不要輕率拆卸。儀器有問題，請及時與經銷商或本公司聯系。如因人為因素造成儀器損壞，將使你失去儀器保修的權利。附件：測試分析報告及主要實驗、測試的記錄報告為了搞清楚35KV輸電線路上電波的傳播特性和利用行波法測試線路的各種類型故障的波形特征，論證設計方案所提出的幾種測試方法的可行性以及摸清楚實際線路上各種環境因素對測試精度的影響程度。福建電力試驗研究院根據技術合作合同的要求，在2006年9月29日和2007年11月9～10日，利用共同研制的試驗樣機分別在兩條輸電線路上兩次組織了模擬現場故障測試試驗。取得了大量試驗數據和測試波形。兩次試驗結果證明：利用特別研制的輸電線路故障定位儀的低壓脈沖法和沖擊高壓閃絡法，完全可以實現3對5KV輸電線路上所出現的斷路故障、低阻接地故障、高阻泄漏性故障和高阻閃絡性故障的定位檢測。而且測試精度也能達到合同要求。

<唐山>天正華意電氣設備有限公司 唐山異頻線路參數測試儀型號全

唐山異頻線路參數測試儀各母線的啟動電壓值出廠設置為30V。啟動電流值出廠設置為10A。菜單如圖5.16所示：圖5.16按“↑”鍵或“↓”鍵選擇啟動電壓或啟動電流，用“←”鍵或“→”鍵選擇要修改的母線號，按“確認”鍵進入修改狀態。此時按方向鍵修改數值，每按一次數值變化一次，“↑”增1；“↓”減1；“←” 增10；“→”減10。調到所需數值后按“確認”鍵保存，自動跳到下一項，若不保存，則可按“取消”退出。c)“電壓等級”：設值每段母線所屬系統的電壓等級，電壓等級共4個。分為0，1，2，3。 各母線的電壓等級出廠設置為0。菜單如圖5.17所示：圖5.17按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改電壓等級，按“確認”鍵保存。d)“接地方式”： 設置每段母線的接地方式，接地方式有兩種選擇：不接地、消弧接地；其中“不接地”項默認包括不接地和高阻接地兩種接地方式。母線的接地方式出廠設置全部為不接地。 按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改接地方式，按“確認”鍵保存。e)“母線線路”：設置每段線路所屬母線（如圖5.17）；代號：表示的是裝置出線的線路序號，如圖5.17中的“01＃線路”，它對應裝置后面端子的第1號出線CT1。母線號：指裝置出線所屬哪段母線，母線號1、2、3、4對應裝置后面的PT1-PT4段母線。母線代號設置為“5”時，表示該出線不屬任何母線，即無出線。圖5.18按“↑”鍵或“↓”鍵選擇線路，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選擇線路所對應的的母線號，修改完畢后按“確認”鍵保存，并自動退出修改狀態。按“取消”退出。f)“線路名稱”：可根據需要定義每條線路的名稱以方便查詢，名稱長度多可設為4字符，每位可用0~9的數字或A~Z的字母來表示。代號為4段母線和出線順序號。如圖5.19所示：圖5.19按“↑”鍵或“↓”鍵選擇修改項，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選定需要修改的字母或數字，按“↑”鍵或“↓”鍵進行修改，修改完畢后按“確認”鍵保存，自動跳到下一位。第四位修改完畢后自動跳出修改狀態。按“取消”退出。修改名稱為按位修改，每設定一位均要按確定保存，否則修改無效。g) “CT變比”：設置每一條線路的CT變比數值；實際變比值為設置值比

<唐山>天正華意電氣設備有限公司 唐山異頻線路參數測試儀型號全 唐山異頻線路參數測試儀型號全 <唐山>天正華意電氣設備有限公司

唐山異頻線路參數測試儀測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：如圖3—1—。功 能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、接地接線柱安裝位置：如圖3—1—。功 能：儀器保護接地；注 意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；3.9、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.10、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.11、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}內并留少許部分在外面，合上打印機蓋板

唐山異頻線路參數測試儀功 能：斷開測試輸出電源，并將外部接線全部接地；測試過程中遇到突發事件時，按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地，保證使用；3.2、系統復位按鍵安裝位置：如圖3—1—。功 能：提供儀器內部中央處理器復位；注 意：此復位鍵是復位儀器內部所有控制器件，而非直接操作輸出斷開，因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地?cái)嚅_輸出；3.3、USB接口安裝位置：如圖3—1—。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U(xiǎn)盤中并生成文件保存，提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件；注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤；3.4、液晶觸摸顯示屏安裝位置：如圖3—1—。功 能：超大屏幕中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程；注 意：觸摸式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷；在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度；3.5、測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：

<唐山>天正華意電氣設備有限公司 唐山異頻線路參數測試儀型號全 <唐山>天正華意電氣設備有限公司

唐山異頻線路參數測試儀 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。

唐山異頻線路參數測試儀儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。

<唐山>天正華意電氣設備有限公司 唐山異頻線路參數測試儀型號全

唐山異頻線路參數測試儀輸電線路故障距離測試儀一、用途輸電線路故障距離測試儀是用于架空輸電線路發生性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。該儀器適用于35kV及以上各電壓等級的架空輸電線，當發生性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。本儀器必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。二、原理 根據波的傳輸理論，波在架空線路上傳播遇到開路或短路點時，會發生反射，在線路上產生駐波。波的頻率不同，駐波波峰波谷出現的位置則不同。通過改變波的頻率，可使波的波谷正好出現在信號的注入點。由于架空線路波速是固定的，在已知波速的情況下，就可以計算出線路的長度。設： f: 注入的信號頻率；v: 注入的信號沿線路傳輸?shù)乃俣龋? 注入信號的波長；L: 線路長度；因?yàn)? f×＝v由理論公式推導，可得出:對于末端短路的線路，當注入的信號頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的一半，即: L＝ /2＝0.5V/F。對于末端開路的線路，當注入信號的頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的四分之一，即: L＝/4＝0.25V/F。據這一結論，就可以計算出故障距離。本儀器帶有測頻電路及對駐波波谷進行檢測的模塊，可檢測出發生駐波時的頻率，再根據已有的各電壓等級下的波速，換算出發生故障的點到測量點之間的距離L。由于本儀器帶有數據記憶電路，對測量出的各頻率下的數據進行記錄，可在測試完成后進一步分析。

<唐山>天正華意電氣設備有限公司

唐山異頻線路參數測試儀工作界面如圖八所示：7.如要調出此次存入的波形或以前存入的波形資料，按動屏幕上的“打開文件”鍵，屏幕中間將彈出“打開文件”界面，選擇所需調出的文件名，點擊打開鍵便能調出所需文件波形。工作界面如圖九所示。8.測試完畢，如需結束此次工作，直接點擊屏幕上右下角的“退出”鍵。屏幕回到桌面界面，按計算機正常程序關機即可。9.“波形對比”的應用有時為了更好地判斷故障波形和幫助對此次所測得的波形分析，需要將上次測的波形與此次所測得的波形進行同屏對比。從兩次測得的波形對比中找出變化的規律。防止或減少錯判和誤判?！安ㄐ螌?duì)比”的操作方法如下：假設已經測得的結果和波形用觸摸筆點擊界面的“波形對比”。屏幕彈出“請輸入或選擇要比較的文件名”二級菜單。在圖十一中的界面，點擊二級菜單中的“選擇”鍵，又彈出二級菜單“打開-數據信息框中顯示當前選中文件的參數信息”，用觸摸筆選中要進行對比的文件。如圖十二。在上述操作的基礎上，點擊圖十三中的“打開”鍵，又彈出“請輸入或要比較的文件名”。如圖十四所示。此時點擊“比較”鍵，就可在屏幕上顯示上下兩個測試波形，上波形是當時采集到的波形，下波形是從歷史（或上次）測試后存儲的波形。如圖十五所示。這時就可以進行波形比較了。10.“打印波形”“打印波形”功能主要用于撰寫測試報告時，通過外接打印機輸出一份測試結果報告。從此報告中可以形象直觀地一目了然知道此次測試的波形和故障距離。相當于一份簡明的測試報告。“打印波形”頁面如圖十六所示。以測試結果圖十為例說明“打印波形”的操作過程。在圖十中，用觸摸筆點擊“打印波形”模擬鍵，界面立即彈出“打印波形”界面。

<唐山>天正華意電氣設備有限公司 唐山異頻線路參數測試儀型號全

唐山異頻線路參數測試儀如果認為頻率的精細度不夠，應進入縮放功能狀態進行X軸方向的放大和壓縮后，再回到分析功能中分析。在縮放功能狀態下，每按一次“左移”鍵，圖形曲線會在原頻率點壓縮一倍。按一次“右移”鍵，圖形曲線會在原頻率點擴展一倍，直到小精細度。在采樣功能狀態下，按“右移”鍵致屏幕顯示“采樣”標識閃爍時，再次按下“右移”鍵兩秒左右儀器進入采樣測量，進入測量后，所有操作鍵均失效，直至采樣完成。并將上次所測量后保存的數據刷新。 在采樣功能狀態下，按“左移”鍵可選擇所測量線路的電壓等級。選擇線路的電壓等級依次為35KV、110KV、220KV、330KV和500KV，每按一下“左移”鍵 將會在上述電壓等級中增跳一次，多次按下會反復變換。六、使用方法本儀器不允許在被測線路帶電的情況下測量。測量時，儀器的“輸出”端子，用引線連接故障相架空線路。儀器的“接地”端子接變壓器的地線。若架空線路發生相間短路故障，可一相接儀器“輸出”端子，另一相接儀器“接地”端子。檢查所有連接線都聯接好后，打開電源“開關”。儀器進入主界面后，通過“功能”鍵選中進入“采樣”功能狀態。此時按“左移”鍵可選擇所測線路的電壓等級。按“右移”鍵致“采樣”標識閃爍，再次按下“右移”鍵兩秒左右儀器進入采樣測量。采樣測量結束后儀器自動進入分析功能狀態。線路開路故障時的駐波比與頻率變化的關系見下圖:線路短路故障時駐波比與頻率的關系見下圖:圖中f0為駐波點的頻率，在“分析”功能狀態下通過“左移”鍵或“右移”鍵移動標識線，反復在駐波點附近調整，觀察顯示屏下方A的值（駐波比）變化，找出點。此時顯示出的距離L為故障距離，f為駐波點的頻率，A為駐波比。為了便于找出駐波點的小A值，可選中縮放狀態，通過“左移”鍵或“右移”鍵放大或壓縮曲線，以便取得精細度。調整好精細度后進入分析狀態進行分析。采樣測量結束后儀器自動判斷線路故障性質（短路或開路）。若自動判斷有誤可通過“短路/開路”鍵改變故障判斷性質（距離L將改變）。

唐山異頻線路參數測試儀型號全 <唐山>天正華意電氣設備有限公司

唐山異頻線路參數測試儀選中項目顯示區；此區域多能同時添加四個測試項目，如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表，然后再另行添加。3，項目詳細數據顯示區；此區域又分為四個小表格；個表格為基本信息欄，顯示一些基本測量條件供用戶自行填寫，以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4，功能按鍵選擇區；此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵，在彈出的對話框中選擇數據文件。6.3、基本信息填寫因?yàn)閳?bào)告文件中需要一些做試驗時的環境參數，所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域，當這些參數在軟件中填寫好之后，那么生成的報告文件中就會自動添加；如果在軟件中沒有填寫，那么報告中相應的選項也為空。附錄A ___工頻參數測量試驗報告試驗日期: 報告日期:）銘牌參數位置線路型號地線型號長度（二）線路參數理論計算值 （架空線路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）現場干擾測量感應電壓測量結果（相對地感應電壓）

<唐山>天正華意電氣設備有限公司

唐山異頻線路參數測試儀各母線的啟動電壓值出廠設置為30V。啟動電流值出廠設置為10A。菜單如圖5.16所示：圖5.16按“↑”鍵或“↓”鍵選擇啟動電壓或啟動電流，用“←”鍵或“→”鍵選擇要修改的母線號，按“確認”鍵進入修改狀態。此時按方向鍵修改數值，每按一次數值變化一次，“↑”增1；“↓”減1；“←” 增10；“→”減10。調到所需數值后按“確認”鍵保存，自動跳到下一項，若不保存，則可按“取消”退出。c)“電壓等級”：設值每段母線所屬系統的電壓等級，電壓等級共4個。分為0，1，2，3。 各母線的電壓等級出廠設置為0。菜單如圖5.17所示：圖5.17按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改電壓等級，按“確認”鍵保存。d)“接地方式”： 設置每段母線的接地方式，接地方式有兩種選擇：不接地、消弧接地；其中“不接地”項默認包括不接地和高阻接地兩種接地方式。母線的接地方式出廠設置全部為不接地。 按“↑”鍵或“↓”鍵選擇母線，用“←”鍵或“→”鍵修改接地方式，按“確認”鍵保存。e)“母線線路”：設置每段線路所屬母線（如圖5.17）；代號：表示的是裝置出線的線路序號，如圖5.17中的“01＃線路”，它對應裝置后面端子的第1號出線CT1。母線號：指裝置出線所屬哪段母線，母線號1、2、3、4對應裝置后面的PT1-PT4段母線。母線代號設置為“5”時，表示該出線不屬任何母線，即無出線。圖5.18按“↑”鍵或“↓”鍵選擇線路，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選擇線路所對應的的母線號，修改完畢后按“確認”鍵保存，并自動退出修改狀態。按“取消”退出。f)“線路名稱”：可根據需要定義每條線路的名稱以方便查詢，名稱長度多可設為4字符，每位可用0~9的數字或A~Z的字母來表示。代號為4段母線和出線順序號。如圖5.19所示：圖5.19按“↑”鍵或“↓”鍵選擇修改項，按“確認”鍵進入修改狀態。用“←”鍵或“→”鍵選定需要修改的字母或數字，按“↑”鍵或“↓”鍵進行修改，修改完畢后按“確認”鍵保存，自動跳到下一位。第四位修改完畢后自動跳出修改狀態。按“取消”退出。修改名稱為按位修改，每設定一位均要按確定保存，否則修改無效。g) “CT變比”：設置每一條線路的CT變比數值；實際變比值為設置值比

<唐山>天正華意電氣設備有限公司 唐山異頻線路參數測試儀型號全

唐山異頻線路參數測試儀我國10～35KV電網中一般采用中性點不接地或經消弧線圈接地方式，簡稱小電流接地系統。當小電流接地系統中發生單相接地時，由于故障點電流較小，且由于系統三相電壓仍然對稱不影響對負荷的正常供電，一般允許繼續帶故障運行1-2小時。但長期運行，由于非故障的兩相對地電壓升高 倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。同時，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統運行。因此，當發生單相接地故障時，必須及時找到故障線路予以切除以防止單相接地故障進一步擴大。微機型小電流接地選線裝置是我公司科技人員在總結了十幾年來國內各種小電流接地選線裝置成功、失敗的經驗和教訓之后，研制出的新一代小電流接地選線裝置。該裝置在軟硬件的設計上進行了重大改進，使裝置工作穩定，無需調試，整定方便，選線更加準確2裝置特點及技術參數2.1裝置的主要特點a) 適用于有/無消弧線圈系統或電阻接地系統；b) 適用于架空線/電纜線系統；c) 適用范圍廣，長短線不限，并聯運行的出線數不限；d) 選線方案先進，選線準確，帶方向，可區分線路和母線接地；e) 用DSP芯片作為核心運算控制單元，抗干擾能力強，可靠性高，運算速度快；f) 采用單CPU結構，整體結構緊湊。提高了運行的速度、可靠性；g) 漢字液晶顯示，人機界面友好，操作簡單、直觀；h) 定值、參數可以通過人機界面設置，方便、直觀；不需要調整任何電位器或開關；i) 運行、設置、調試多界面，可方便用戶的管理；j) 線路編號設定可輸入A~Z、0~9中的任意字符，便于記憶線路的名稱；k) 裝置具有聲光報警功能，具有接地、故障、失電等硬接點報警輸出，適應不同現場需要；l) 通訊接口可設置RS-232或RS-485，波特率、通訊規約可軟件設定；m) 跳閘功能，可設置延時跳閘（跳閘延時可軟件設定） ；n) 接地故障記憶，可存儲20次接地信息，能顯示和打印記錄；o) 諧振判斷功能，提供報警信號，各段母線都提供消諧出口。

<唐山>天正華意電氣設備有限公司
