唐山變壓器變比測試儀參數測量點擊參數測量按鈕可進行變比測量，如下圖：點擊開始按鈕開始測試，大約3秒鐘左右測試完成并顯示測試結果，一次二次為被試變壓器的一次二次電壓，角度為一次二次的電壓夾角（可折算點數），變比為實測變比，誤差為與標準變比的誤差，分接位置為儀器測出的當前分接，接線方式也是實測接線方式。點擊保存系統提示保存到哪個分接記錄，選擇正確的分接可將當前測試結果保存到數據庫中。如下圖：斯科特和逆斯科特變壓器為兩相變比，顯示在BC和CA相。5.3波形圖測試開始后并在完成測試前，點擊波形圖按鈕可顯示當前所施加的變壓器一二次的電壓波形。如圖：按U1、U2、U3、I1、I2、I3相應按鈕可選擇顯示或關閉那路波形圖，點擊【＋】、【-】按鈕可放大縮小波形，【】可拉伸波形，移動下方滑塊可移動波形。5.4諧波分析測試開始后并在完成測試前，點擊諧波分析按鈕可分析一二次各相電壓的諧波含量。如圖：如圖設置顯示U1的諧波，按【】可循環顯示 1—32次諧波含量和百分比5.5記錄查詢點擊記錄查詢按鈕，可查詢并打印測試結果，還可導出到優盤或上傳至計算機，如下圖：左側顯示數據庫的記錄數，右側可顯示某一條記錄的詳細信息，點主滾動條可上下或左右滾動屏幕以便顯示所有信息，選中某條記錄點擊打印按鈕可通過串口或藍牙打印機現場打印測試結果。插入優盤點擊導出，可將整個數據庫導出到優盤（插入優盤要等待兩三秒鐘，使儀器檢測到優盤）。優盤數據庫采用Dbase3數據庫格式，可用excel電子表格直接打開編輯打印等，無需安裝后臺管理軟件，使用戶的管理更方便。

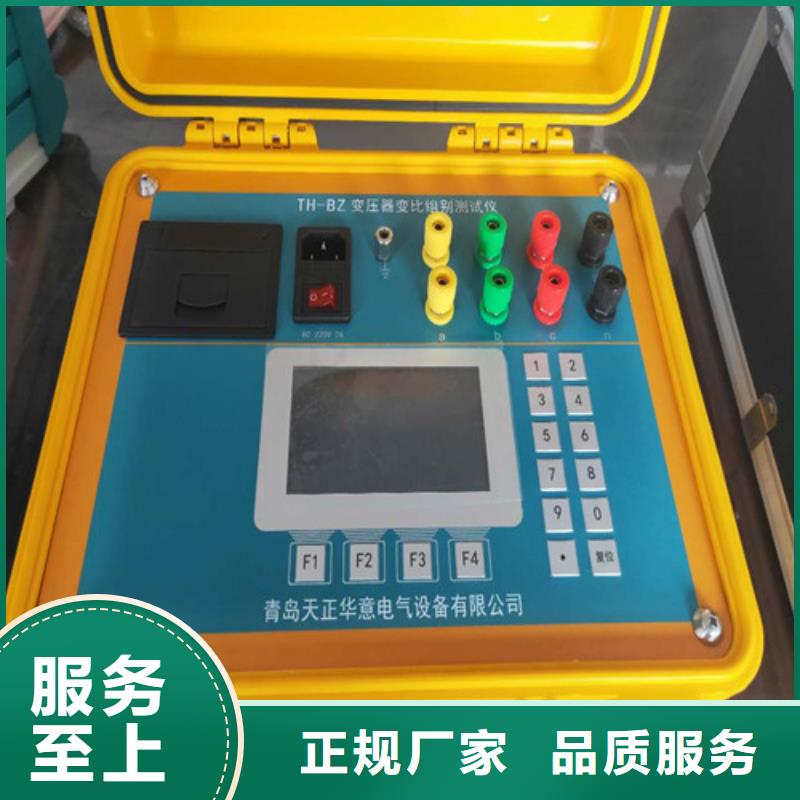

唐山變壓器變比測試儀一、功能特點1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1％）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號。3、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。4、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。5、抗振性好：軍品接插件的使用增強了抗振性能。6、革命性地將各電壓、電流之間的大小及相位關系用矢量圖直觀的表示出來，使用戶從主觀上可以更輕易的明了各參量的實際意義。7、?采用7寸高清彩屏顯示數據效果和矢量圖效果直觀細膩。8、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1％，不受工作電源質量的影響。9、攜帶方便：體積小，重量輕。 10、可選裝內部充電電池，現場無需任何電源，即可完成測試工作。

唐山變壓器變比測試儀參數設置屏在選中‘參數設置’功能時首先進入?yún)?shù)設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、接線方式、設置日期、設置時間、界面風格。顯示屏下一行為提示行，提示操作人員如何進行操作，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比?接線方式：預設變壓器的接線方式，不影響測試，顯示于測試結果中?設置日期：設置當前的日期?設置時間：設置當前的時間?界面風格：改變界面顏色搭配風格，有藍白和黑灰兩種圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【?】鍵進入如圖五所示的接線提示屏，操作人員須按照圖示進行接線。

唐山變壓器變比測試儀Z型測試“Z型測試”和“三相測試”設置、操作類似，具體操作可參考“三相測試”的相關操作，在此不多作贅述。5.3.2 直阻測試5.3.2.1直阻參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入?yún)?shù)設置屏（見圖九）。圖九“測試?yán)@組”、“測試相別”、“測試溫度”、“折算溫度”、“試品編號”、“測試”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。測試?yán)@組：選擇需要測試的試品繞組，可選高、中、低壓，繞組材料可選銅、鋁。繞組材料關系到電阻折算值所用的折算系數測試相別：選擇測試試品的單獨一相阻值或三相阻值，高壓、中壓繞組可選“單相AO”、“單相BO”、“單相CO”、“單相AB”、“單相BC”、“單相CA”、“三相同測Yn”(“三相同測Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)、“三相同測Y”和“三相同測△”；低壓繞組可選“單相ab”、“單相bc”、“單相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同測Y”和“三相同測△”。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～＋99℃，此數值關系電阻折算值。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～＋255℃，此數值關系電阻折算值。試品編號：設置本次試驗的試品編號。測 試：選擇測試電流檔位。參數設置完成后，選中“測試”項后按“確認”鍵開始測量。

唐山變壓器變比測試儀主要技術指標1.變比測量范圍： 0.8－5000（0.8－20000可定制）2.變比測量精度： 0.2％（0.8-1000），0.5％（1000-5000）0.1％（0.8-2000），0.2％（2000-20000）（可定制）3.輸出電壓： 高壓側輸出交流24V。4.工作電源：AC220V±15％（內置鋰電池供電需用戶定制）5.工作溫度：-10℃～50℃6.環境濕度：≤90％RH7.體 積 ： 270mm×190mm×70mm8.重 量 ： 2kg(不包括測試線)四、按鍵設置：本儀器為全觸摸屏操作，設有16個按鍵的數字鍵盤和數字拼音的全鍵盤（類似電腦鍵盤）。如圖：數字鍵“0-9”：在參數輸入狀態下，用于輸入數據。“q-m”鍵用于字母或全拼漢字輸入法輸入用戶名或變壓器型號等，“abc”鍵用于由數字鍵盤切換到字母鍵盤，“123”用于字母鍵盤切換到數字鍵盤，“X”用于關閉軟鍵盤。“keybod”用于在屏幕上自由移動鍵盤，用手點擊住此鍵可將鍵盤拖動到屏幕任意位置。“Back”為退格鍵光標前一個字符，“CE”鍵用于當前輸入項的全部字符，“Ent”為回車確認鍵。

唐山變壓器變比測試儀幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或?qū)崿F(xiàn)相應的功能。其中：F1保留鍵，無作用；F2將內存中數據存儲U盤；F3刪除存儲記錄；F4打印測試結果；F5確認刪除記錄；軟開關鍵：手持式設備的電源開關，臺式設備此鍵不起作用。五、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個子功能界面，下面分別加以詳細介紹。1．主菜單界面主菜單如圖三所示：圖三、主菜單當開機后顯示主菜單，如圖三所示的主菜單界面。主菜單共有八個功能選項，包括：參數設置、三相變壓比、三相匝數比、單相變壓器、Z型變壓器、備用選項、備用選項、歷史數據，通過↑、↓、←、→鍵進行選擇，選中的項目文字為反白顯示（圖中選中項目為“參數設置”），按確定鍵進入相應功能界面；屏幕頂端一行顯示狀態參量，包括：程序版本號，日期時間等，同時顯示出內部電池的電壓幅值和剩余電量，以便操作人員隨時觀察儀器電池狀態，當發現電池虧電時可及時充電；屏幕下方一行為提示欄，為用戶進行簡單的操作提示，方便用戶正確操作。

唐山變壓器變比測試儀工頻感應分壓器是由3個相互連接的互感器組成的裝置，通過開關切換使裝置的輸出電壓等于輸入電壓的某個比例值。具有電壓比例準確，穩定和給出比例的優點。此外，該設備還具有輸入阻抗高和輸出阻抗低的特點，為的電測量提供了重要的性能，廣泛應用于各種測量線路和測量裝置中。二、技術參數1、環境條件溫 度 20±5℃相對濕度 ＜80％海拔高度 ＜1000m干 擾 沒有強電磁場干擾源和震動2、電源條件頻 率 50±0.5Hz輸入電壓失真系數小于 5％3、性能指標一次電壓 200V二次電壓 0～200V額定負荷 0VA準確度等級 0.005級比例不確定度 3×10-6重 量 10Kg三、工作原理該設備采用準確度的兩級變壓器方式進行設計，克服了并聯式多盤感應分壓器后盤對前盤負載影響較大的缺點和串聯式增加了一項隔離誤差且輸入阻抗不高的劣勢。兩級變壓器式多盤感應分壓器的原理圖如下頁所示.由圖可見，多盤感應分壓器由多只兩級感應分壓器并聯組合而成，前一級比例繞組的1/10段通過雙刀開關把某一段電壓并聯到下一級比例繞組兩端，強迫下一盤為上一盤的1/10電壓。由于有激磁繞組，所以下一盤對前盤的分路影響極小，又了隔離誤差，所以能獲得較高準確度。

唐山變壓器變比測試儀用途 在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。變壓器變比測試儀系列克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。變壓器變比測試儀系列提供了兩種電源方式：外部AC220V和內部電池，方便用戶進行測試。 1.2 性能特點 1、界面采用智能化觸控方式，操作簡單方便。電路采用新一代全數字方案，保證儀器長期穩定性。 2、測試速度快，一次接線即可完成三相變比測試，僅需10秒。 3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。 4、適合從配電變壓器到1000kV變壓器、電流互感器（CT）、電壓互感器（PT）及Z型聯接變壓器變比測量。 5、內部設置多種短路測量方式，更便于故障判斷。 6、不掉電時鐘和日期顯示，機內可保存50組數據，掉電數據不丟失。 7、大屏幕彩色液晶顯示器，數據清晰易讀，熱敏打印機打印。RS485通訊接口和U盤存儲接口。 8、儀器具有高低壓反接保護功能，具有變壓器短路，匝間短路保護功能，具有電源誤接380V保護功能。 9、可選配外部AC220V和內部電池交直流兩用供電，無需外接交流電源即可進行測試
