唐山二次壓降負荷測試儀質量保證

唐山二次壓降負載測試儀操作方式一、旋轉鼠標使用方法旋轉鼠標有三種操作狀態：“左旋”，“右旋”，“按下”。使用鼠標的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。數據輸入：將光標旋轉移動到需要修改數據的選項上，按下鼠標即進入數據的修改區，左旋或右旋鼠標即可進行該數字位的增減設定。按下鼠標確認該位的修改結果，逐位修改完畢后，當光標增大為全光標后即完成了整個數據區的設置，此時旋轉鼠標可將光標移到需要修改的地方，選擇開始試驗或返回。主菜單 （見圖2）主菜單共有“CT”、“PT”2種選項，可以使用旋轉鼠標進行選擇和設置。參數設置：編號：(0000～9999)、上述設置項將在打印和保存時為索引信息方便用戶查詢。圖2 ，主界面，接線圖三、CT負荷試驗1、參數設置在CT測試主界面中，選擇進入“負荷”試驗界面（如圖4），設置二次側額定電流： 1A或5A。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存打印”及“返回”選項進行下一步操作。圖4，CT負荷測試界面 ，PT負荷接線圖四、PT負荷試驗1、參數設置在PT測試主界面中，選擇進入“負荷”試驗界面（如圖5），設定好額定二次電壓值：100V、100/√3、100/3。2、試驗測試儀的S1、S2為電壓輸出端，參照圖3進行接線，將被測負荷（負載）接測試儀的S1、S2端，檢查接線無誤后，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存“打印”及“返回”選項進行下一步操作。五、數據查詢在測試主界面中，選擇進入“數據查詢”試驗界面（如圖6），可以選擇 “上頁“下頁返回”選項進行相應操作。圖7為調出所保存的測試結果界面。 圖6，數據查詢界面 調出結果界面附錄附錄一、更換打印紙首先斷開電源，按下打印機上的彈簧按鈕，將打印機面板打開，取出卷軸，將新紙卷放進打印機，注意光面朝外（指甲輕劃有黑色痕跡），抽出少許紙，按下面板。如果打印情況正常，但是紙上沒有文字或曲線，說明紙裝反了。售后服務承諾本產品一年保修，終身維護。

唐山二次壓降負載測試儀一、功能特點1、通過無線的方式自動完成三相三線或三相四線制的電壓互感器二次壓降的測量，不需要普通方式中要在儀器到測試遠端鋪設一條很長的電壓測試線，這樣可避免由于線路過長引起的不必要的短路故障；2、非GPS同步方式，無需尋星，使用快捷、方便。3、自動計算三相的比差、角差、綜合誤差。4、自動測量電壓、電流互感器二次回路的負荷。5、能自動檢測并存儲在各種接線方式下由測試導線等引起的測量誤差數據，并在以后的測試中自動修正。6、特別設計了軟件修正功能，不需硬件調整就能實現精度修正，在各級電力試驗研究部門均可現場檢定。7、各種電參量同屏顯示，電壓、電流、相角、功率因數、有功功率、無功功率、視在功率均可測量；可顯示各相參數的波形圖。8、具備諧波測量功能，可測量32次以下電壓、電流的諧波含量。9、內置大容量充電電池組，在室外無220V交流電情況下可由儀器內電池組供電，內置快速自動充電器，可對電池組快速充電。10、電池剩余電量百分數指示功能，絕非簡單的虧電報警。11、大屏幕、高亮度的真彩色液晶顯示屏，全漢字圖形化菜單及操作提示實現友好的人機對話，導電硅膠按鍵使操作更簡便，寬溫液晶帶自動對比度、亮度調節，可適應冬夏各季。12、用戶可隨時將測試的數據通過微型打印機將結果打印出來。13、測試結果存儲功能，可存儲200組測試數據。14、配備了后臺管理軟件，可將存儲記錄上傳到計算機進行統一管理。

<唐山>天正華意電氣設備有限公司

唐山二次壓降負載測試儀在參數設置界面按下F1進入“壓降測試”界面，假設主界面上時選擇了“壓降測試(PT端)”，則如下圖所示：壓降測試界面操作：按下F1鍵，進行通訊測試該功能用來測試本機與從機之間，本機與中繼器（可選）之間的無線通訊信號質量。測試結果以圖標的方式顯示在標題欄。其中左邊的天線圖標代表本機與從機之間的無線通訊信號質量，右邊的天線圖標代表本機與中繼器之間的無線通訊信號質量。圖標表示信號質量優，圖標表示信號質量良，圖標，表示信號質量不達標。只有通訊信號質量優，或者通訊信號質量良的情況下，測試才能順利完成。如果信號質量不達標則需要調整天線位置或者更換天線。按下F1鍵，開始通訊測試。儀器首先測試本機與中繼器之間的無線信號質量，然后再測試本機與從機之間的無線信號質量，只要有一個信號質量是優或者良，試驗就能順利的進行。標題欄綠燈閃爍則代表本機無線發送數據，如圖標所示。紅燈閃爍則代表本機收到無線數據，如圖標所示。顯示灰色的燈，則表示當前沒有無線數據的收發。如圖標所示。按下F2鍵，進行壓降測試壓降測試前，必須先做或者已經完成通訊測試，否則界面提醒“請先按F1鍵，進行信號質量測試”壓降測試需要20個步驟才能完成，測試時，界面右下角有一個計數器，顯示當前的測試的步驟數。

<唐山>天正華意電氣設備有限公司 唐山二次壓降負荷測試儀質量保證

唐山二次壓降負載測試儀切換到相位測量界面按下F4鍵，儀表跳轉到相位測量界面。十二、相位測量界面1、功能說明相位測量界面以UA為相位參考，分別顯示UBUCIAIBIC的相位，并計算每一相電壓與電流之間的相位差，同時顯示UAUBUCIAIBIC的幅值。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到單路測量界面按下F1鍵，儀表跳轉到單路測量界面。切換到功率測量界面按下F4鍵，儀表跳轉到功率測量界面。十三、功率測量1、功能說明功率測量界面顯示三相的功率因數，有功功率，有功功率因數，無功功率因數，無功功率，總有功功率，總無功功率。界面如下圖所示。2、操作說明數據保持功能保持功能使屏幕上的參數測量值，保持不變，便于用戶讀取、分析等。通過按下F2鍵即可實現當前測量結果的保持與取消保持。切換到相位測量界面按下F1鍵，儀表跳轉到相位測量界面。切換到不平衡度界面按下F4鍵，儀表跳轉到不平衡度界面。

唐山二次壓降負載測試儀二次負荷測試儀簡介電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：ε＝εw＋εTA＋εTV＋εr式中 εw—電能表誤差％εTA—電流互感器合成誤差％εTV—電壓互感器合成誤差％εr—電壓互感器二次導線壓降引起的計量誤差％在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分數，以及兩個電壓之間的相位差的總稱。電網公司生產運營部的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。電壓互感器二次實際負荷：電壓互感器在實際運行中，二次所接的測量儀器以及二次電纜間及其與地線間電容組成時總導納。電流互感器二次實際負荷：電流互感器在實際運行中，二次所接測量儀器的阻抗、二次電纜和接點電阻的總有效阻抗。

唐山二次壓降負荷測試儀質量保證

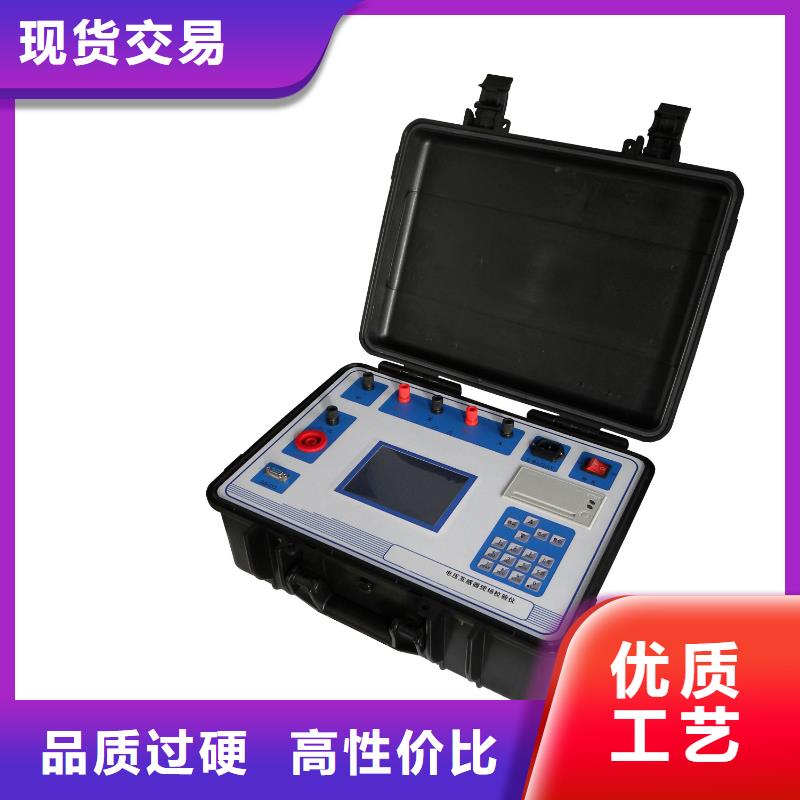

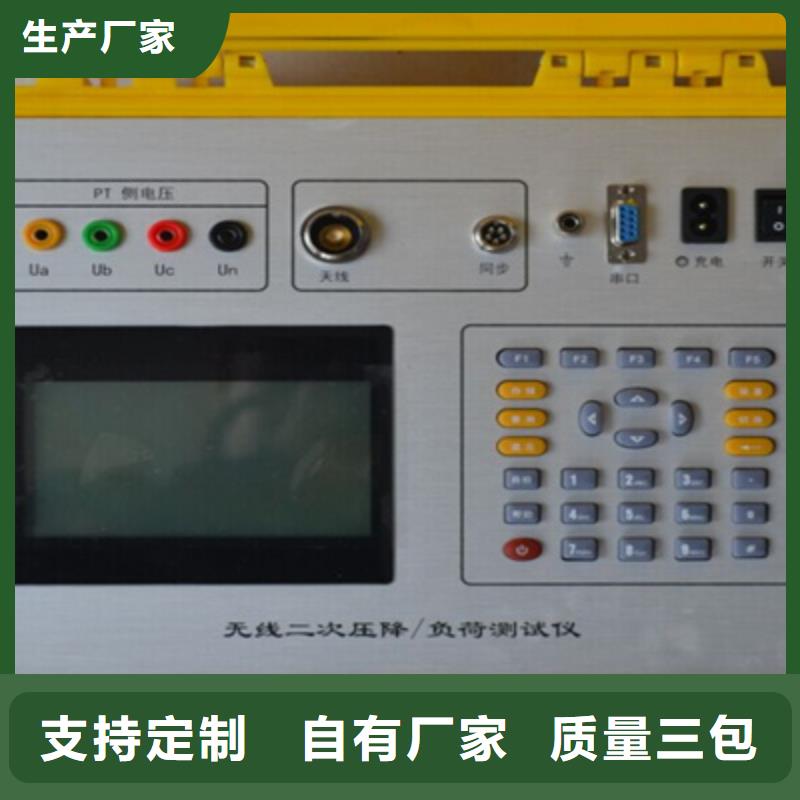

唐山二次壓降負載測試儀二、技術指標1、使用環境（1）環境溫度：-10℃～ 40℃（2）相對濕度： ≤80％ 2、測量精度本儀器的測量精度為1級。 比差：Δf ＝±（1％×f＋1％×δ）±0.01（％）角差：Δδ＝±(1％×δ＋1％×f) ±1（分）電導：G＝± (1％×G＋1％×δ±0.01) mS電納：δ＝± (1％×δ＋1％×G±0.01)mS負荷：S＝± (1％×S±0.1)VA電阻：R＝± (1％×R＋1％×X±0.1)Ω電抗：X＝± (1％×X＋1％×R±0.1)Ω3、充電電源：交流176V~264V，頻率45-55Hz4、儀器的測量范圍和分辨率測試項目 范圍 小分辨率電壓測量范圍(V) 40～120.000 0.001電流測量范圍(A) 0.005～6 0.0001比差值(％) -10.000～10.000 0.001角差值(ˊ) -600～600.00 0.01誤差值(％) -10.000～10.000 0.001修約(％) -10.000～10.000 0.0015、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、電池工作時間：充滿后工作時間大于6小時。7、體積：主機：32cm×24cm×13cm8、重量：主機：2.5Kg三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機箱內部，其箱體采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

唐山二次壓降負荷測試儀質量保證

唐山二次壓降負載測試儀無線二次壓降1、功能說明該功能用來無線同步測量電壓互感器二次壓降，兩臺手持終端分別放置在電壓互感器側和電表側，可以單相測量也可以三相測量，支持三相三線制和三相四線制，如果是單相測量和三相四線制測量接線類型端都選“三相四線”，否則選“三相三線”。開機后，選中壓降測試，進入下一界面如圖所示，選擇本機是在電表端還是PT端。2、操作說明功能選擇在開機界面下，通過“←”“→”，來選擇本機是在電表端還是在PT端。然后再按確認鍵 進入“PT壓降測試”參數設置界面，如下圖所示：PT壓降測試參數設置“PT壓降測試”參數設置界面包括了“測試點編號”，“當前溫度”，“當前濕度”，“PT二次額定電壓”，“平均功率因素”，用“↑”，“↓” 來更改值，“測試點編號”和“平均功率因素”按下“↑”，“↓”鍵越久，更改的速度越快。“測試點編號”是用來區分不同測試地點的。小值是 100000，值是100600。按下“↑”，“↓”鍵來更改。“當前溫度”用于記錄測試時刻的環境溫度，小值是-20°，值是＋60°. 按下“↑”，“↓”鍵來更改。“當前濕度”用于記錄測試時刻的環境濕度。小值0％，值是 . 按下“↑”，“↓”鍵來更改。“PT二次額定電壓”用于記錄被測PT的二次額定電壓，有三個選項，分別是“100.00V”“57.72V”“33.33V”，按下“↑”，“↓”鍵來更改。“平均功率因素”是指線路平均功率因數，小值0.5，值1.0，按下“↑”，“↓”鍵來更改。可用線路的半年或一年的有功電量和無功電量求得，如果不能獲得半年或一年的數據，可用瞬時功率因素代替，計算公式為：平均功率因素 ＝ 有功電量 / √（有功電量^2 ＋ 無功電量^2）“接線類型”是指壓降測試的PT二次的接線類型 ，分為“三相三線”和“三相四線”。如果是單相測量，則選擇“三相四線”，按下“↑”，“↓”鍵來更改。

唐山二次壓降負荷測試儀質量保證

唐山二次壓降負載測試儀用來進行低壓計量用電流互感器變比的檢測，屏中首先給出接線提示：一次電流用C相鉗表進行測量，同時顯示出當前選擇的鉗表形式和檔位（用戶可根據被測互感器的實際電流情況選擇不同的鉗表，在不超量限的情況下盡可能的選擇接近的電流檔位），注意：鉗表的使用和參數設置中電流檔位的選擇一定要對應，否則會造成測試結果不正常的情況，例如：用戶使用口徑為50毫米的鉗表進行測量時，本應在100A【中鉗】和500A【中鉗】兩種量程中選擇，但用戶錯誤的選擇了400A【大鉗】或2000A【大鉗】中的一種，就會造成測試結果不正常；屏中還顯示一次側實測電流值、二次側實測電流值、測試變比值、測量夾角（通過夾角可判定互感器的一次側和二次側是否極性相同、是否相別一致；如果夾角為0°左右，則說明互感器一次和二次同極性且同相別；如果夾角為180°左右，則說明互感器一次和二次同相別但極性反；如果夾角為60°、120°、240°或300°左右的數值，則說明相別和極性都可能反）。（9）測試_485界面這個界面用來對全電子式多功能電能表進行485通訊接口正常與否和各個功能參數的測試；共分四屏，按F1可調出現場表各費率點及總的電能參數。圖十一、測試_485 電能按F2顯示各費率點及功率需量。圖十二、測試_485 需量按F3可調三相電壓、電流、有功功率、無功功率、功因數。圖十三、測試_485 電測按F4顯示現場表的工作狀態如近編程時間、需量清零時間、編程次數、需量清零次數、電池工作時間、電表日期、系統時間、需量周期、滑差時間、自動抄表日期等。圖十四、測試_485 狀態
