雷擊電壓發生器試驗裝置2025已更新(今日/團隊)
更新時間:2025-06-09 20:43:17 ip歸屬地:唐山,天氣:陰轉多云,溫度:17-33 瀏覽次數:2 公司名稱: 天正華意電氣設備(唐山市分公司)
產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 5 |
產品顏色 | 白 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 15 |
工作溫度 | 45 |
范圍 | 雷擊電壓發生器試驗裝置2025已更新(今日/團隊)供應范圍覆蓋河北省 石家莊市、唐山市、秦皇島市、邯鄲市、邢臺市、保定市、張家口市、承德市、滄州市、廊坊市、衡水市 路南區、路北區、古冶區、豐南區、豐潤區、曹妃甸區、灤縣、灤南縣、樂亭縣、遷西縣、玉田縣、遵化市、遷安市等區域。 |


雷擊電壓發生器試驗裝置2023已更新(今日/團隊)
唐山雷電沖擊發生器電力電容器的超低頻耐壓試驗方法試驗操作方法與上述方法相似,連線方法如圖11所示。在確定試驗電壓和試驗時間時,應按照有關規程辦。 測量電容器的連線、注意事項1、本儀器所配升壓器不得作它用。2、機內帶電切勿自行拆機修理,以免發生意外。儀器有故障,應與我公司聯系修理。3、關機后應用放電棒對試品進行充分放電再拆線。4、開機前應用放電棒對試品進行充分放電。5、每次啟動升壓前應用放電棒對試品進行充分放電。 檢測設備測試系統技術參數對照表序號 設備名稱 主要技術參數與特點 備注1 THDY-300全自動沖擊電壓檢測設備 主要技術參數?雷電沖擊電壓輸出1.2μs(±30%)50μs(±20%) 電壓:標稱電壓20~200kV(±1%)。2.其它技術特點與優勢:采用觸摸屏+PLC控制系統,全自動控制試驗。?極性自動切換?觸摸屏與PLC采用多模式光纖通訊?示波器與電腦采用以太網通訊?設備整體H式結構?設備整體配有剛帶接地或電磁鐵接地系統 300kV/15kJ沖擊電壓發生器
<唐山>天正華意電氣設備有限公司唐山雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置,用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能,沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波,標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度:-10℃~40℃3.環境濕度:相對濕度不大于85%4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 311.高壓輸變電設備的絕緣與配合GB/T 16927.1 高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1 高電壓沖擊試驗用數字記錄儀ZBF 24001 沖擊電壓試驗實施細則GB/T11920電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分:高電壓分壓器測量系統DL/T 848.2高壓試驗裝置通用技術條件 第2部分:工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分:無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分:

唐山雷電沖擊發生器 觸發球間隙調試在【參數設置】頁面中,點擊【球隙調試】進入觸發球間隙調試,該頁面總共包括3部分,觸發球狀態顯示、觸發球參數設置和觸發球控制設置。5.3.7.觸發球狀態顯示:右圖,以動畫的方式顯示當前觸發球檢測信號的位置、距離差和控制方式。?圖中“上下箭頭”為手動控制觸發球距離增大、減小。?“31.3mm”顯示的是當前參數下觸發球的距離。?“0 量值”該值顯示的是實際信號檢測到的數值,也就是我們所需要調試的值?“小值”“值”按鈕是用來將當前量程值寫入小位置,和位置。5.3.8.觸發球距離設置:右圖,將調試結果輸入在這里。?觸發球小位置:將觸發球運行至小距離處,記錄當前觸發球位置的量值,寫入【觸發球小距離位置】,或者將觸發球運行至小距離處后,點擊【寫入小位置】按鈕,數值自動記錄。?觸發球位置:將觸發球運行至距離處,記錄當前觸發球位置的量值,寫入【觸發球距離位置】,或者將觸發球運行至距離處后,點擊【寫入位置】按鈕,數值自動記錄。保存參數:調試結束后,點擊【保存】按鈕,保存調試結果。

唐山雷電沖擊發生器 設備操作須知本設備為特殊的高電壓設備,為確保人身和設備正常運行,操作和使用此設備的人員都必須具有一定的高電壓知識和高電壓試驗技術,且懂得高電壓試驗的知識,在閱讀本說明書,熟悉該高壓電試驗設備后,看懂有關電路,根據要求準確調整好回路元件,方可進行試驗。?試驗進行前,將接地棒從發生器移開且把試區門關閉。合上主電源。?開始試驗時,如啟動后主電源無電,則檢查急停開關和連鎖開關;?按“開始試驗”按鈕打開接地裝置,有充電電流而沒有電壓,檢查是否在發生器上有不正常接地。?沖擊電壓發生器應用金屬網隔開,防止試品的暴裂,傷害人員。若要換調元件,需要用接地棒短接電容器,確保電容器上無剩余電荷。?放電電極定期清潔、更換。充電變壓器定期常規試驗。電容器需要定期測量電容量和介損。?進入本體區域,必須用接地桿將充電電容上的剩余電荷釋放,電容器連接端上均需要放電各點反復多次直至任何一段未見到明顯火花尤其要注意的是,檢查高壓部件時接地桿必須始終掛在需要檢查的位置上.?更換試品時將接地棒接觸到試品非接地端,確保人員接觸到的部位接地。?高電壓試驗須至少兩名操作人員方可進行,禁止單人進行操作實驗。?在整個實驗過程中,嚴謹操作人員遠離設備,時刻注意設備運行狀況。?有任何故障或異常現象,立即停止試驗,并做好異常現象記錄,聯系我們。?。7.維護須知1.日常維護程序a、應定期清潔。建議一周一次。b、檢查絕緣是否良好c、檢查電氣連接是否有不良。d、地線是否連接完好。e、檢查接線端子有無松動現象,各電氣連接接觸是否良好。2.長期停放時的維護保養措施長期停放時,應注意絕緣、防潮、防銹等;長期停放后重新使用,應對電氣性能進行檢測,尤其是絕緣和接地,合格后方可使用。

唐山雷電沖擊發生器所有同步放電球均裝在封閉的絕緣筒內,每級球隙處均裝有放電觀察窗,設備運行過程中不斷供給過濾的干凈空氣,球隙不易受環境變化的影響,放電穩定可靠,構成封閉的點火放電系統;同時每級回路內裝有并聯放電間隙,所有這些措施大大提高了同步放電的范圍 4.3 主電容采用金屬外殼套管脈沖電容器,復合膜油浸絕緣, 體積小,重量輕,電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 調波電阻為板形結構,環氧澆鑄,無感繞法,接頭均為彈簧壓接式,換接方便,允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統:電容器的高壓端各有一套自動接地裝置,當停止充電或按下緊急停止按鈕時自動接地系統啟動,發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式,充電電壓為100kV。手動、自動控制調壓,從零至100KV連續可調,點火放電瞬間充電電源自動關斷,保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上,構成充電、整流、本體一體化充電裝置,外形簡潔、美觀。
<唐山>天正華意電氣設備有限公司 雷擊電壓發生器試驗裝置2023已更新(今日/團隊)

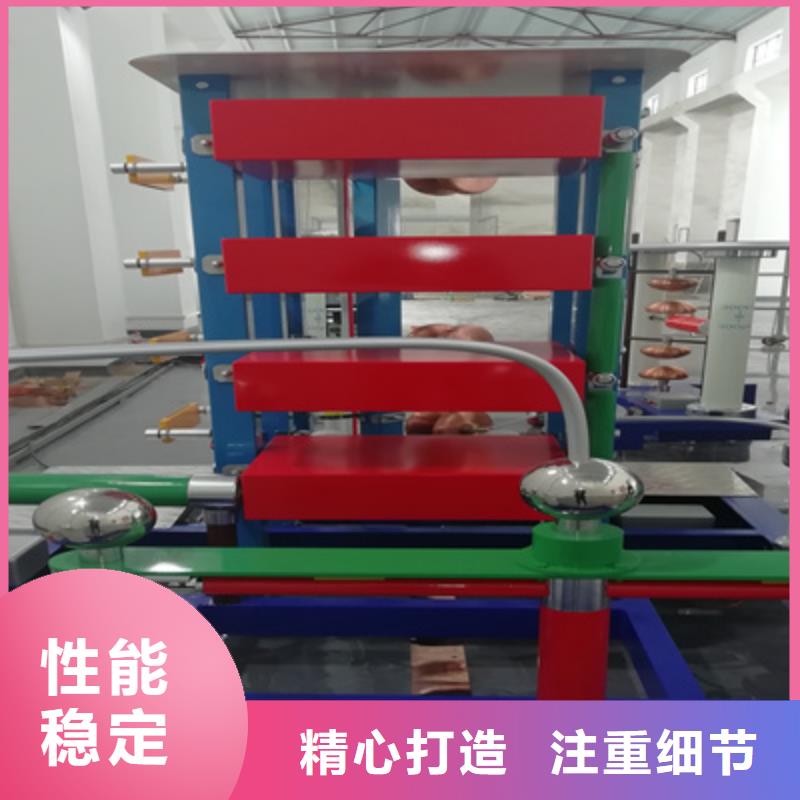

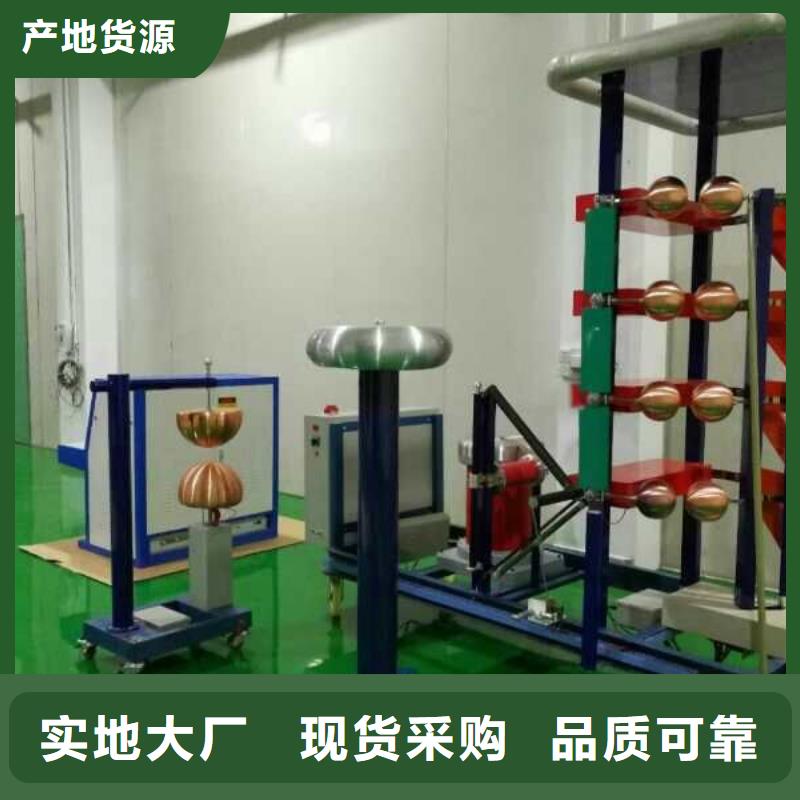

唐山雷電沖擊發生器TH-3600kV/360kJ沖擊電壓發生器成套試驗設備組成沖擊電壓發生器成套試驗設備由TH-3600kV360kJ沖擊電壓發生器本體、TH-100kV直流充電裝置、TH-3600kV弱阻尼電容分壓器、自動測控系統組成。六、TH—3600kV/360kJ沖擊電壓發生器本體(Haefely結構)1、結構特點(含直流充電裝置) 1.1 TH--3600kV/360kJ沖擊電壓發生器本體結構采用E型單柱仿瑞士Haefely結構形式,由單只法蘭構成的鋼體支架平行外掛兩只電容器,構成一個穩定的結構組成一級。本體設備為18級,組成組合塔式結構,各級逐級疊接,拆裝檢修方便,整體結構穩定。1.2所有同步放電球均裝在封閉的絕緣筒內,每級球隙處均裝有放電觀察窗,設備運行過程中不斷供給過濾的干凈空氣,球隙不易受環境變化的影響,放電穩定可靠,構成封閉的點火放電系統;同時每級回路內裝有并聯放電間隙,所有這些措施大大提高了同步放電的范圍。 1.3 主電容采用金屬外殼套管脈沖電容器,復合膜油浸絕緣, 體積小,重量輕,電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。1.4 調波電阻為板形結構,環氧澆鑄,無感繞法,接頭均為彈簧壓接式,換接方便,允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 1.5 自動接地系統:電容器的高壓端各有一套自動接地裝置(德國Highvolt公司技術),當停止充電或按下緊急按鈕時自動接地系啟動,發生器主電容通過放電電阻自動接地。1.6 采用雙邊不對稱式充電方式,充電電壓為100kV。手動、自動控制調壓,從零至150KV連續可調,點火放電瞬間充電電源自動關斷,保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上,構成充電、整流、本體一體化裝置,外形簡潔、美觀。1.7 發生器本體平面結構見圖 。 1.8TH-3600kV系列沖擊電壓發生器本體結構如圖所示。
<唐山>天正華意電氣設備有限公司唐山雷電沖擊發生器電纜的超低頻耐壓試驗方法1、將與試品相連的電器設備全部脫離試品電纜。2、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗,記錄試驗值。3、試驗電壓峰值:Umax=3Uo,其中Uo為電纜導體對地或金屬屏蔽之間的額定工作電壓。例如:額定電壓為10KV電纜,單相額定電壓 Uo:Uo=10/√3kV所以試驗電壓峰值為:Umax=3Uo=3×10/√3kV=√3×10kV=17.32kV4、試驗時間:3分鐘。5、可分相進行測試。試品電纜的電容值在試驗設備負載容量能力范圍內時,可將試品電纜三相線芯并聯后,同時進行耐壓試驗。6、用隨機附帶的專用柔性連接電纜將試驗設備與試品電纜按圖9所示的方法相連接。合上電源,設定好試驗頻率、時間和電壓以及高壓側的過流保護值、過壓保護值,然后開始升壓試驗。升壓過程應密切監視高壓回路,監聽試品電纜是否有異常響聲。升至試驗電壓時,即開始記錄試驗時間并讀取試驗電壓值。7、試驗時間到后,儀器自動停機。試驗中若無破壞性放電發生,則認為通過耐壓試驗。8、在升壓和耐壓過程中,如電流異常增大,電壓不穩,試品電纜發生異味,煙霧或異常響聲或閃烙等現象,應立即停止升壓,停機后查明原因。這些現象如果是試品電纜絕緣部分薄弱引起的,則認為耐壓試驗不合格。如確定是試品電纜由于空氣濕度或表面臟污等原因所致,應將試品電纜清潔干燥處理后,再進行試驗。9、試驗過程中,如果遇到非試品電纜絕緣缺陷使儀器出現過流保護,在查明原因后,應重新進行全時間連接耐壓試驗。不得僅進行“補足時間”試驗


唐山雷電沖擊發生器 測量系統結構說明如下:測控一體化工作臺為兩聯柜形式,顯示器、鍵盤鼠標放置在桌面上,計算機主機、示波器、隔離濾波電源、UPS放在辦公桌內,繼電器、PLC、過電壓和過電流保護元件等放置在本體底盤內。 用戶在系統界面上選擇“波形分析”功能后系統進入測量功能設置界面。測量系統以美國泰克公司的數字存儲示波器為波形數據采集平臺工作方式的設置由測控軟件(具有軟件著作權)自動完成。其帶寬100MHz,標稱分辯率達9bit,采樣速度達2.5GS/s,記錄長度10M,通道2個;可記錄雷電全波、操作波和雷電截波。用戶只需根據界面提示,輸入各項試驗條件即可(用戶也可選擇其它示波器)。系統可以完成表1所示的各種沖擊電壓的測量和表2測量誤差及系統波形參數分析功能。軟件已通過IEC61083-2評測。可使用2002年從德國進口的KAL1000沖擊校準儀(儀器具有PTB校準)校準示波器和軟件。表1 沖擊電壓波形及其參數波形 參數雷電沖擊標準波雷電沖擊陡波 峰值電壓波前時間半峰值時間波前陡度時間表2 測量系統不確定度(含分壓器)測量的沖擊波類測量系統不確定度(含分壓器) K %標準雷電波/陡波3沖擊電壓的所有信息均以位圖(.bmp)文件和數據文件(.DAT)格式保存在硬盤上。系統的典型測量功能包括:沖擊電壓測量和波形分析: 2通道采樣速率1.25GS/S不同沖擊電壓波形的比較和離線分析: 可將試驗得到的波形 以數據文件(*.DAT)的格式存盤,從硬盤中讀出并顯示在屏幕上,幫助用戶比較不同沖擊試驗得到的沖擊試驗波形試驗報告數字化: 點擊菜單項“試驗報告”可直接進入中文Word ,在已設計好的沖擊試驗報告模板上編寫試驗報告。利用Word 強大的處理功能 輸入文字,繪制和插入電路接線圖,插入試驗波形圖,存儲、打印試驗報告等。多時基波形顯示: 系統具備將各個通道波形數據(例如變壓器的入波電壓和示傷電流波形)分別獨立按不同的時基顯示的功能,方便用戶分析波形。
<唐山>天正華意電氣設備有限公司 雷擊電壓發生器試驗裝置2023已更新(今日/團隊)唐山雷電沖擊發生器沖擊測量分析系統雷電沖擊測量分析軟件適用于對沖擊電壓試驗和沖擊電流試驗的雷擊波、操作波、方波等波形的波形時間、能量峰值等測量和分析。雷電 沖擊測量分析軟件為沖擊波形的測量提供了一個操作快捷,功能強大,科學嚴謹?shù)臄?shù)據分析環境。雷電沖擊測量分析軟件主要具有以下三大塊的功能:在線測量:與示波器相連接,分析沖擊電壓設備輸出到示波器的波形,并將分析結果和波形顯示在PC界面,同時分析數據和圖片可以保存在您的PC機上。生成試驗報告并打印;輔助功能:包括參數和注冊信息的備份,示波器的讀寫操作,數據文件的保存等。1.沖擊測量分析軟件操作方法1.1.打開計算機程序,如下圖所示,進入測量界面(如圖4-1),圖4-1 測量分析主界面在主頁面上包括4個部分,下拉菜單,操作快捷工具按鈕,波形顯示和信息狀態,下面分別進行介紹1.1.1.下拉菜單包括“參數設置”,“示波器”,“工具”和“退出”按鈕?參數設置:包括3個子菜單,用來設置系統參數,和實驗相關參數,使系統按照設定運行。?示波器:有“快速設置示波器”、“完全設置示波器”和“讀示波器”。主要用來對示波器的手動操作。?工具菜單(右圖):主要是一些附加的處理波形和處理數據的功能,包括“數據庫處理”,保存波形,讀取示波器地址,讀入其他格式的數據文件,保存數據到Excel。?退出系統:點擊后系統退出。?右鍵菜單:在波形區域點擊鼠標右鍵,彈出右鍵菜單,主要可以對波形進行快速處理。1.1.2.工具欄:快速操作對波形的處理,及開始測試的控制(下圖)。1.1.3.波形顯示:占據整個屏幕90%以上的區域。可以顯示波形參數,可以進行類似于示波器的測量分析操作。1.1.4.狀態欄:顯示系統運行的狀態,以及保存數據的路徑。1.2.參數設置: 1.2.1.試驗參數:快捷鍵F1,設置與試驗相關的參數,圖4-2所示,包括“基本信息”嗎、和“試驗參數設置”兩部分。

唐山雷電沖擊發生器 沖擊電壓控制設備1.概述沖擊電壓發生器是產生沖擊電壓波的裝置,用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能,沖擊電壓發生器能產生標準雷電沖擊電壓波形、雷電沖擊電壓截波,標準生操作沖擊電壓波形等及用戶指定非標沖擊電壓波(包括陡波)。本系列沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。使用條件1.海拔高度不超過1000米2.環境溫度:-10℃~40℃3.環境濕度:相對濕度不大于85%4.無導電塵埃和腐蝕性氣體5.接地線盡可能的短、粗且回路一點接地2.符合標準GB7449電力變壓器和電抗器的雷電沖擊和操作沖擊的試驗導則GB1094.3電力變壓器第三部分 絕緣水平和絕緣試驗GB/T 高壓輸變電設備的絕緣與配合GB/T 16927.高電壓試驗技術 部分 一般試驗要求GB/T 16927.2高電壓試驗技術 第二部分 測量系統GB/T 16896.1高電壓沖擊試驗用數字記錄儀ZBF 24001沖擊電壓試驗實施細則GB/T11920 電站電氣部分集中控制裝置通用技術條件GB/T191包裝儲運圖示標志DL/T 846.1 高電壓測試設備通用技術條件 第1部分:高電壓分壓器測量系統DL/T 848.高壓試驗裝置通用技術條件 第2部分:工頻高壓試驗裝置DL/T 848.3高壓試驗裝置通用技術條件 第3部分:無局放試驗變壓器DL/T 848.5試驗裝置通用技術條件 第5部分:沖擊電壓發生器3.原理和電路雷電沖擊電壓測試設備是采用電容儲能的脈沖功率裝置,其基本原理框圖如下:圖4-1 沖擊測試裝置框圖設備總共分為以下四個部分(單元):1)沖擊電壓發生器;2)電源耦合系統;3)觸摸屏控制系統;4)計算機測控系統。
