唐山清障儀1信息感謝您選擇我司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

<唐山>天正華意電氣設備有限公司

唐山清障儀總則1.1適用范圍本技術規范適用于電網異物激光遠程裝置的相關技術參數要求說明。1.2引言1）本規范提出了對電網異物激光遠程裝置系統結構、技術參數、功能等方面的技術要求。2）本規范提出的是 限度的要求，并未對一切技術細節做出規定，也未充分引述有關標準和規范的條文，供方應提供符合本規范和工業標準的優質產品。3）如果投標人沒有以書面形式對本規范的條文提出差異，則意味著投標人提供的設備完全符合本規范的要求。如有與本規范要求不一致的地方，必須逐項在投標人技術差異表中列出。如果沒有不一致的地方，必須在投標人技術差異表中寫明“無差異”。4）本規范所使用的標準如遇與投標人所執行的標準不一致，按較高的標準執行。5）本規范將作為訂貨合同的附件，與合同具有同等的法律效力。本規范未盡事宜，由合同簽約雙方在合同談判時協商確定。6）本技術規范書中帶“*”號的條款為重要條款，若不滿足將視為廢標。

<唐山>天正華意電氣設備有限公司 激光清障機2023已更新(今日/合理)

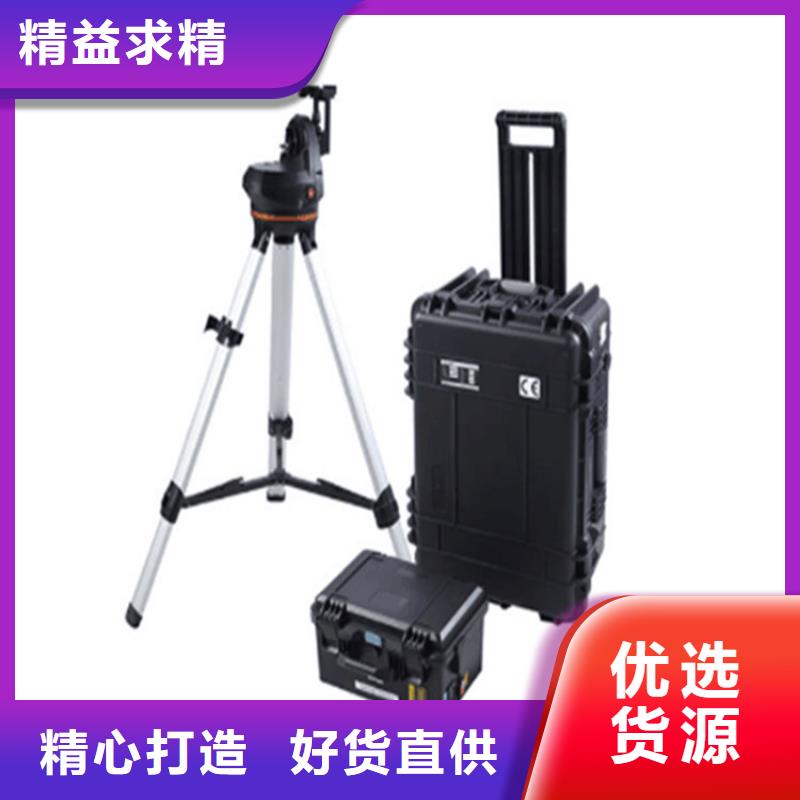

唐山清障儀產品描述 本系列激光電網異物儀可實現 0~350 米內電網輸電線路上的異物功能，如：能夠電網上的風箏、氣球、廣告布、錫箔紙、麻繩、鳥窩等異物。設備具有獨立電源持續工作的特性，縮短作業時間，降低勞動強度及危險性，擺脫地理條件限制，可遠程非接觸式異物，同時不損傷電線。2.主要部件及說明2.1設備參數表：序號 名稱 規格1 激光功率 350W2 激光波長 1080±1nm3 光斑尺寸 150米處≤φ15㎜4 工作距離 0-500米5 激光器供電要求 恒壓DC48V 40A6 鋰電池參數 恒壓輸出DC48V 40A7 控制方式 無線控制8 冷卻方式 風冷9 相機倍率 ≥30倍10 夜視系統 微光夜視11 切割功能 高精度九檔可調12 異物入侵報警功能 5M有效范圍13 工作溫度 -15℃~40℃14 儲存溫度 -20℃~40℃15 續航時間 持續出光≥1h… … …2.2拉桿箱圖示與說明（實例）注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。

<唐山>天正華意電氣設備有限公司 激光清障機2023已更新(今日/合理)

唐山清障儀本用戶手冊雖經過真審閱，但紕漏在所難免，如有不明之處，請聯系相應技術或銷售人員。聲明：? 公司保證本產品經過完善的測試和檢驗，在運輸前所有檢測項目均達到書面的質量規格要求。如果在收到產品時發現外包裝和內部有任何損壞，請馬上與我司聯系。? 產品手冊版權歸本公司所有，未經許可不得翻印、抄襲、修改本用戶手冊內容。信息在使用該產品之前，請先閱讀和了解這份用戶手冊并熟悉我們為您提供的信息。這份用戶手冊提供了重要的產品操作，以及其他信息給您以及所有將來的用戶作參考。為了確保操作和產品的性能，請遵循以下注意和警告事項以及該手冊的其他信息去操作。●本系列脈沖光纖激光器是IV級的激光產品。該系列激光器在1080nm或1080nm附近波長范圍內發出不小于200W的激光輻射。避免眼睛和皮膚接觸到光輸出端直接發出或散射出來的輻射。●切勿直接觀看輸出頭。●此激光器發射光為不可見光，使用時切勿把激光輸出頭朝向有人的地方。●請不要打開機器，因為沒有可供用戶使用的產品零件或配件。所有保養或維修必須返回本公司內進行。激光器分級：本系列激光器屬于IV級激光：激光直接照射一定會對眼睛造成不可修復的傷害，也會造成皮膚灼傷和燒壞物品，某些情況下激光的反射光及散射光也會造成眼睛損害和皮膚灼傷，因此在激光炮工作時禁止在前面放置易反射光的物體（如：鏡子等）。1、標示：2、激光等級： 根據歐洲標準EN 60825-1，條款9，該設備內部激光器?屬于4類激光器?。該產 品發出波波在1064nm或1080nm附近的激光輻射，且由于輸出頭輻射出的平均功率?于50W，會對直接或間接地暴露于這樣的光強度下的眼睛和?膚造成傷害。盡管該輻射不可見，光束仍會對視?膜或眼角膜造成不可恢復的傷害。3、注意事項：

唐山清障儀信息感謝您選擇青島天正華意電氣設備有限公司的激光清障設備，本使用說明書為您提供重要的，操作使用以及維護方面的信息。為確保操作和產品在狀態運行，請在使用本產品前仔細閱讀本產品說明書，并遵守本說明提到的注意和警告事項，以確保和妥善使用。 警告： 由于所使用的激光具有較大危險性，激光清障儀只能由經過培訓的專業人員進行操作，并且只能在對目標物進行時使用，否則可能引起人身傷害財物損壞甚至火災等重大危險。 警告： 激光清障儀在工作時，嚴禁在激光路徑上有人員或其他非目標物經過，以免引起人身傷害、物品損壞或火災。警告： 激光清障儀屬于精密光學設備，在運輸和使用中請勿過于暴力，以免造成設備損壞或清障作業能力下降。警告： 光纖鎧纜小彎曲半徑不得小于20cm。注意： 在平板上退出清障系統，必須等待1分鐘以后再關閉激光發射裝置電源！ 1.1激光等級本激光清障設備屬于第4類激光器。本產品發射的激光的中心波長為1080nm，激光輸出頭激光功率超出200W。直接或者間接的暴露在這樣的光強度下會對眼睛以及皮膚造成傷害。該波長處于中紅外為不可見光，切記不可見光在高功率情況下一樣會對視網膜或者眼角膜造成不可修復的傷害。1.2光學激光輸出端鏡片若有灰塵或者雜物將會導致輸出鏡片損壞或造成激光器內部產生不可修復的損壞。 請在使用激光器之前打開輸出頭的保護帽，仔細檢查玻璃輸出端面的潔凈情況，請勿在玻璃端面有灰塵或者雜物的情況下開啟激光。如果發現有灰塵或者雜物，請選用無塵布或者無塵棉蘸取酒精溶液擦拭至潔凈再啟用激光。1.3電學確保直流供電電壓正常，激光清障設備有效接電，安防環境可靠。

<唐山>天正華意電氣設備有限公司
激光清障機2023已更新(今日/合理)

唐山清障儀5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊 按鈕，可調節設備在自動切割時的移動速度。2）點擊 按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊按鈕，進入功率設定界面點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字準星的中心點是激光點，將準星中心對準需要的物品，點擊按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后點擊按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊按鈕，設備將自動從初始點開始，自動出激光，按折線移動到一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！6故障說明報警欄信息信建議處理方法正常 激光器正常運行急停報警急停被誤操作按下順時針旋轉急停開關，彈起即可 人體報警 激光頭前面有人出現人走開以后重新啟動激光器溫度報警內部溫度過高常開風扇，待機器溫度下降后再使用激光器電流報警內部電路故障聯系我司售后人員處理PD報警光路存在隱請聯系我司售后人員處理

激光清障機2023已更新(今日/合理)

唐山清障儀5使用說明5.1 作業前的準備（充電）該設備使用48V充電電池供電，可使用充電器在220V日常電壓下為電池充電。電池在充滿電的情況下可連續滿負荷工作 60分鐘以上。顯控操作平板在充滿電的情況下可連續工作 180分鐘以上。 電池用充電電源充電，電源從零到充滿大約需要 4.5 小時； 顯控操作平板充電，電源從零到充滿大約需要 2 小時。 注意： 外場作業前須檢查電池電量和平板電量， 確保均為滿電狀態。 5.2組裝和架設 從單肩包中取出折疊的三腳架裝置，水平放置，調整合適的高度后，鎖緊各節支撐桿。 轉動云臺上的黑色快裝板旋鈕開關，將激光發射頭下部的梯形快裝板插入到三角架云臺上的燕尾槽中，并轉動快裝板壓鎖鈕以鎖緊，保證觀瞄裝置的穩定性。 將云臺的控制通訊線和電源線連接到激光發射頭上。注意：激光清障儀在使用前應保證鎖緊各部件鎖緊按鈕， 以保證設備的穩定性，避免激光傷害到他人。 5.3操控平板控制軟件依次打開主機電源開關、控制盒鑰匙開關，開啟裝置（注意不要誤按急停按鈕）。打開平板控制軟件，根據系統菜單，選擇錄像功能可實現對當前清障過程進行錄像保存， 且能進行拍照保存。 5.4出停光控制 點擊“ ”或“ ” 按鈕，彈出出光確認按鈕，點擊確認激光發出，此時設備狀態顯示區域綠燈亮起（ps:發生故障時，故障列表后紅燈亮起，此時設備自動停止出光）。 點擊“ ”或“ ” 按鈕，設備立刻停止出光。當內部溫度大于 45 度時，儀器溫度報警，停止出光，風扇進行自然冷卻；當激光出光時，自動進入模式，當儀器前方有人或動物經過或激光輸出頭搖晃過大時儀器自動關停激光，起到保護作用。 原因條件解除后，需重新啟動激光器。 5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊“ ”按鈕，可調節設備在自動切割時的移動速度。2）點擊“ ”、“ ”按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊“ ”按鈕，進入功率設定界面，點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字 準星的中心點是激光點，將準星中心對準需要的物品，點擊“ ”按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊“ ”按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后，點擊“ ”按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊“ ”按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊“ ”按鈕，設備將自動從初始點開始，自動出激光，按折線移動到 一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！
