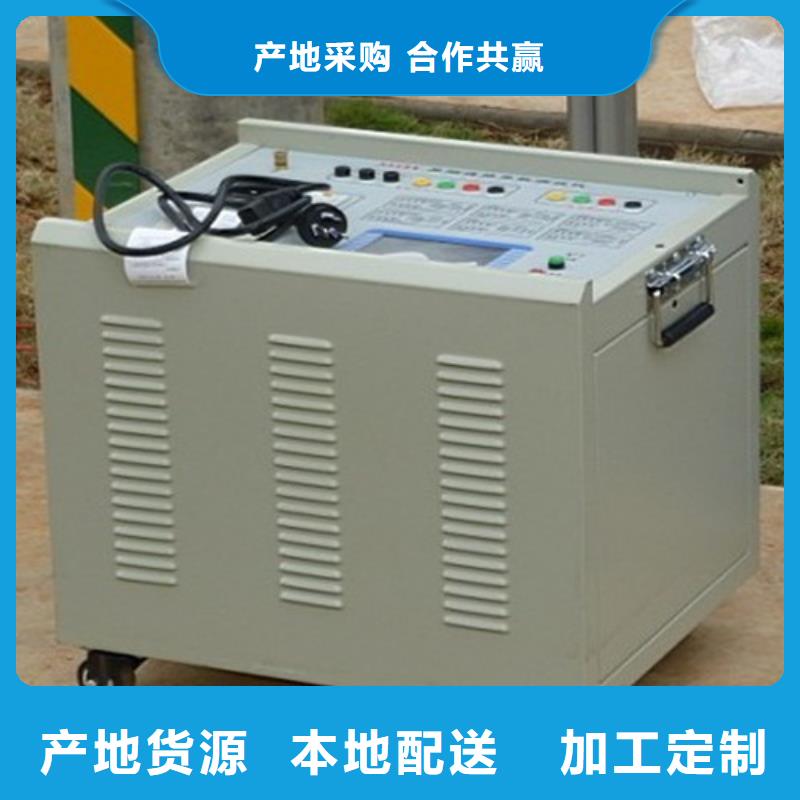

唐山架空線路故障測試儀 測試線路工頻參數步驟及工作順序測試裝置的測試接線和拆線操作請按照下述步驟進行：1）將被測試線路的引下線可靠接地；2）將測試裝置試驗接地和外殼接地可靠接入大地；3）將測試裝置的對應接線端子與被測試線路的引下測試線對應連接；4）開始測試前先打開線路首端外部接地，再根據試驗內容要求，通知線路末端分別接地或懸空進行相應參數測試；5）所有測試完成后，將線路首端通過接地刀閘或人工接地線可靠接地；6）拆除裝置測試線，后拆除裝置試驗接地和外殼接地；7）恢復線路測試前的狀態；8）結束試驗工作手續并匯報相關上級；9）完成測試報告。注意：架空線路雙回線路間的零序互感及耦合電容的測試，在同塔并架或平行段長度大于其中任一條線路總長度的20％以上時，應進行測試。純電纜線路的主芯線與內外護套的互感測試，因電纜敷設長度緣故對于外護套未進行完全換位且一端接入過壓保護器的電纜線路，建議在裝有過壓保護器側進行互感測試，完全換位的不必進行。并且對純電纜線路的正序、零序阻抗測試時，因集膚效應和趨表效應影響，建議所施加的試驗電流不小于20A為宜。純電纜線路的正序電容等同于零序電容。7 輸電線路工頻參數測試報告的內容及要求7.1 線路（屬性）原始資料: 線路產權所屬單位、線路名稱、線路總長度、導線型號與分裂根數、三相排列方式、相間平均距離、地線及耦合地線排列接地方式；輸電線路若為電纜線路則應有外屏蔽及鎧裝的接地方式，當保護有要求時應對電纜外護層按照線路參數測試方法要求測試相關參數。7.2 線路測試內容：各相靜電感應電壓、電磁感應電壓、接地電流、絕緣電阻直流電阻、工頻阻抗及電容等參數測試結果；7.3 測試時的氣象及溫度、測試日期、時間、測試儀器、試驗人員、審核人員、批準人員、試驗結論。

唐山架空線路故障測試儀 裝置自帶試驗接地良好性檢測功能，不但可以保證接地不良情況下裝置電源不啟動輸出，而且同時避免了由于接地不良導致線路零序阻抗參數測試偏差情況的出現。3.13 裝置具有針對所進行的試驗線路末端接線狀態預檢測功能，根據試驗項目屬性進行接線方式預檢，同時提示線路末端接線方式是否與試驗要求接線一致，例如各相是否懸空或短路接地，從而保證了線路了線路參數測試的數據可信度。3.14儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按試驗編號或時間順序自動保存，隨時可以調閱查看歷史記錄，并可以打印輸出。無線高低壓鉗形漏電流表又名高壓鉗表，突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用高壓鉗、接收機和高壓絕緣桿組成，接收機通過無線接收測試數據，無線接收距離30米。同時具有藍牙通信功能，通過專用的手機APP軟件能讀取、顯示、轉發、導出并保存所測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能分辨0.01mA的電流或漏電流。本儀表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。本儀表連接絕緣桿，可用于35kV及以下裸導線或110kV及以下具有絕緣外皮的高壓線路電流測量，在線測試，還具有波形顯示、峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ堋Ｆ溷Q夾方式是通過推壓或退拔絕緣桿使鉗頭夾住或撤離被測導線，測量及安裝方便快捷，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。絕緣桿便于攜帶、安裝，具有防潮、耐高溫、抗沖擊、抗彎、高絕緣、可伸縮等特點。

<唐山>天正華意電氣設備有限公司 承接電力檢修預試安裝工程2023已更新(今日/趨勢)

唐山架空線路故障測試儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響。空間磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機接收機空間磁場傳感器發射機接線盤二、功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式100米遠處，在電纜的正下方保存檢測電流波形。?分段定位：為快速逼近故障點，建議進行50％法或0.618黃金分割法分段。以50％法為例，首先選擇在線路中點檢測特征信號。若檢測的波形和近端記錄波形幅值特征相似，說明故障點還在下游；若波形很小、說明已經越過故障點。本次分段成功后，在故障點所在的段中繼續50％分段。

<唐山>天正華意電氣設備有限公司 承接電力檢修預試安裝工程2023已更新(今日/趨勢)
承接電力檢修預試安裝工程2023已更新(今日/趨勢) <唐山>天正華意電氣設備有限公司

唐山架空線路故障測試儀施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量?jī)H4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。

唐山架空線路故障測試儀施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量?jī)H4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?主機采用簡潔的三按鍵設計可完成其所有操作，輸出信號為全自動方式，不需要人為參與調節，儀器自動檢測線路狀態、信號狀態等各種信息。?主機具備初始診斷能力，可以對線路狀態進行預診斷，減少不必要的檢測。?采集器接收器能夠自動識別故障信號方向，實時顯示故障信號波形，并快速提示檢測人員故障狀態，無需人工參與減少誤判，極大的提高了檢測的準確性和快速性。3.7全套設備采用內置大容量鋰電池（可車載充電）和普通干電池供電：?無需另外提供電源，在滿電情況下，主機滿負荷運行可持續工作達4小時，采集器接收器可持續工作達6小時以上。極大的提高了儀器的便攜性與野外作業實用性。3.8信號主機可配置一組或是多組采集接收器同時作業，從而進一步提高查找速度。3.9信號主機可以使用接收器對其遙控、遙測操作，更加有效的保證使用人員的和操作的便利性。3.10采集器沒有夾持方向要求，方便用戶使用。3.11采集器采用高靈敏度傳感器，開機自動檢測信號，無信號自動關機，體積小、重量輕方便掛接。3.12采集器和接收器采用無線技術傳輸數據，其有效通訊距離可達50m。3.13接收器實時接收采集器數據，自動顯示當前故障電流值、故障上下游方向、信號波形等數據，發生故障自動提示功能，檢測人員對線路狀態一目了然。3.14接收器能夠記錄多達140條的故障檢測信息，方便檢測人員查找故障狀態。3.15主機采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，顯示更清晰、內容更豐富，強光下顯示效果好于單色液晶屏。

<唐山>天正華意電氣設備有限公司

唐山架空線路故障測試儀架空線接地故障定位儀，適用于架空線路，在線路發生接地故障后，可用本設備對接地點進行定位。本設備采用低頻交流模式，避免系統分布電容影響。空間磁場傳感器定位方式在線路正下方檢測特征信號無須登桿掛接傳感器，具有操作簡單，使用方便的特點。本設備是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、接收機、空間磁場傳感器及附件組成。發射機內置大容量鋰電池，方便使用和攜帶。發射機接收機空間磁場傳感器發射機接線盤二、功能特點?用途：220V-35kV 架空線路小電流接地故障查找定位?適用于過渡電阻小于5k的故障。?采用空間磁場傳感器檢測特征信號，無須登桿掛接傳感器。?發射機具有過流保護、過熱保護功能。?發射機內置大容量鋰離子電池組，攜帶方便。?接收機采用全數字化高靈敏度信號處理。?具有波形記錄功能，判據簡單。三、技術指標 1.定位精度：?空間磁場檢測方式100米遠處，在電纜的正下方保存檢測電流波形。?分段定位：為快速逼近故障點，建議進行50％法或0.618黃金分割法分段。以50％法為例，首先選擇在線路中點檢測特征信號。若檢測的波形和近端記錄波形幅值特征相似，說明故障點還在下游；若波形很小、說明已經越過故障點。本次分段成功后，在故障點所在的段中繼續50％分段。

<唐山>天正華意電氣設備有限公司 承接電力檢修預試安裝工程2023已更新(今日/趨勢)
承接電力檢修預試安裝工程2023已更新(今日/趨勢) <唐山>天正華意電氣設備有限公司

唐山架空線路故障測試儀三相線路靜電感應電壓測量圖（14）圖（13）對應操作說明：根據需要測試的線路參數，按壓面板上對應的數字鍵1～5可進入相應測試子項目，按[退出]鍵返回上級菜單。圖（14）對應操作說明：按[確認]鍵測量三相靜電感應電壓值及合相電壓值（三相電壓矢量和），按[打印]鍵可打印靜電感應電壓值，按[退出]鍵返回上級菜單。說明：進行靜電感應電壓測量時，嚴格按照屏幕提示要求操作，務必使用裝置配套的高內阻靜電感應電壓測試絕緣棒在線路首端對三相測試。11.5 三相線路電磁感應電壓及電磁感應電流（接地電流）測量菜單電磁感應電壓測量圖（15 ） 電磁感應電流測量圖（16）圖（15）對應操作說明：按[確認]鍵測量三相電磁感應電壓值及合相電壓值（三相電壓矢量和），按[打印]鍵可打印電磁感應電壓值，按[退出]鍵返回上級菜單。圖（16）對應操作說明：按[確認]鍵測量三相電磁感應電流值及合相電流值（三相電流矢量和），按[打印]鍵可打印電磁感應電流值，按[退出]鍵返回上級菜單。11.6 三相線路正序零序阻抗參數自動測試菜單正序零序阻抗參數自動測試圖 正序零序阻抗參數結果顯 ）對應操作說明：進入菜單后，根據屏幕提示確認線路末端三相短路接地，按[預測]鍵儀器自動檢測線路末端短路及接地狀態并給出提示，預測通過后按[測試] 鍵儀器可自動測量三相正序阻抗參數和零序阻抗參數，測試完成后屏幕顯示測試結果，按[打印]鍵可打印并存儲測試結果，按[退出]鍵返回上級菜單。 三相線路正序零序電容參數自動測試菜單正序零序電容參數自動測試圖 正序零序電容參數結果顯示 對應操作說明：進入菜單后，根據屏幕提示確認線路末端三相懸空，按[預測]鍵儀器自動檢測線路末端是否有短路接地及懸空狀態并給出提示，預測通過后按[測試] 鍵儀器可自動測試三相正序電容參數和零序電容參數，

唐山架空線路故障測試儀 三相線路兩回線路間零序互感測試接線示意，如圖（3）（圖3）測試兩條輸電線路間的零序互感時，先將兩條線路末端三相短路接地，線路Ⅰ首端三相引線并接在一起分別對應接入裝置電流端子，然后再將線路Ⅱ首端三相引線并接在一起分別對應接入裝置電壓端子，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序互感測試，測試結果為雙回線路間零序互感及三相線路的單相零序互感。8.5 三相兩回線路間零序耦合測試接線示意，如圖（4）（圖4）測試兩條輸電線路間的零序耦合參數時，先將線路Ⅰ首端三相引線并接在一起分別對應接入裝置零序耦合輸出端子，線路Ⅱ首端三相引線并接在一起分別對應接入裝置電流端子，通知對側將兩條線路末端三相懸空，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序耦合測試。8.6 二相線路工頻參數測試接線（略）二相線路測試接線與三相線路接線原理基本相同，本裝置定義使用A相、C相對應接入被測線路的二相（對直流線路分別對應正極導線、負極導線）即可，操作按照顯示屏幕菜單對應提示進行。9 測試裝置操作面板（圖5）說明： ① RS232通訊接口；② 熱敏打印機；③ 電源故障類型顯示燈（過壓、過流、短路、過熱）；④ 液晶顯示屏； ⑤ U盤數據導出接口；⑥ 電源緊急停止輸出按鍵；（0～9）數字設置鍵盤； ⑧ [《《《 ]顯示屏幕對應的功能操作熱鍵；10 測試裝置接線面板(圖6)說明：① 單相220V交流輸入端；工作電源總開關；③ 雙回線路零序耦合測試輸出端子； ④ 外殼地端子； ⑤ 電壓測量輸入（UA、UB、UC）插孔； ⑥ 測試電源輸出（A、B、C）插孔；⑦ 裝置試驗接地端子（Un電壓參考點）； ⑧ 外部輸入電流接線端子（裝置檢定時標準電源電流輸入）；

<唐山>天正華意電氣設備有限公司 承接電力檢修預試安裝工程2023已更新(今日/趨勢) <唐山>天正華意電氣設備有限公司

唐山架空線路故障測試儀 三相線路兩回線路間零序互感測試接線示意，如圖（3）（圖3）測試兩條輸電線路間的零序互感時，先將兩條線路末端三相短路接地，線路Ⅰ首端三相引線并接在一起分別對應接入裝置電流端子，然后再將線路Ⅱ首端三相引線并接在一起分別對應接入裝置電壓端子，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序互感測試，測試結果為雙回線路間零序互感及三相線路的單相零序互感。8.5 三相兩回線路間零序耦合測試接線示意，如圖（4）（圖4）測試兩條輸電線路間的零序耦合參數時，先將線路Ⅰ首端三相引線并接在一起分別對應接入裝置零序耦合輸出端子，線路Ⅱ首端三相引線并接在一起分別對應接入裝置電流端子，通知對側將兩條線路末端三相懸空，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序耦合測試。8.6 二相線路工頻參數測試接線（略）二相線路測試接線與三相線路接線原理基本相同，本裝置定義使用A相、C相對應接入被測線路的二相（對直流線路分別對應正極導線、負極導線）即可，操作按照顯示屏幕菜單對應提示進行。9 測試裝置操作面板（圖5）說明： ① RS232通訊接口；② 熱敏打印機；③ 電源故障類型顯示燈（過壓、過流、短路、過熱）；④ 液晶顯示屏； ⑤ U盤數據導出接口；⑥ 電源緊急停止輸出按鍵；（0～9）數字設置鍵盤； ⑧ [《《《 ]顯示屏幕對應的功能操作熱鍵；10 測試裝置接線面板(圖6)說明：① 單相220V交流輸入端；工作電源總開關；③ 雙回線路零序耦合測試輸出端子； ④ 外殼地端子； ⑤ 電壓測量輸入（UA、UB、UC）插孔； ⑥ 測試電源輸出（A、B、C）插孔；⑦ 裝置試驗接地端子（Un電壓參考點）； ⑧ 外部輸入電流接線端子（裝置檢定時標準電源電流輸入）；

唐山架空線路故障測試儀測試完成后屏幕顯示線路正序電容、零序電容、相間平均電容、單相等值電容參數測試結果，按[打印]鍵可打印并存儲測試結果，按[退出]鍵返回上級菜單。11.8 三相兩回路影響因素測試菜單三相兩回路線路間零序互感測試圖（21）三相兩回路線路間零序互感結果圖（22）圖（21）對應操作說明：進入“三相兩回路影響因素測試”菜單后，根據測試項目需要按數字鍵1～2進入相應測試項目。接線完成后進入零序互感子菜單，根據屏幕提示確認兩回線路末端三相短路接地，按[預測]鍵儀器自動檢測接線狀態并給出提示，預測通過后再按[測試] 鍵儀器可自動進行三相兩回路線路間零序互感測試，測試完成后屏幕顯示兩回路間零序互感及單相零序互感參數測試結果，按[打印]可打印并存儲測量結果，按[退出]返回上級菜單。三相兩回路線路間零序耦合測試圖（23）三相兩回路線路間零序耦合結果圖（24）圖（23）對應操作說明：接線完成后進入零序耦合子菜單，根據屏幕提示確認兩回線路末端三相懸空，按[預測]鍵儀器自動檢測接線狀態并給出提示，預測通過后再按[測試] 鍵儀器可自動進行三相兩回路線路間零序耦合測試，測試完成后屏幕顯示兩回路間零序耦合電容及單相零序耦合電容參數測試結果，按[打印]可打印并存儲測量結果，按[退出]返回上級菜單。 二相輸電線路參數測試菜單界面與三相輸電線路參數測試菜單雷同，不在進行詳細描述，接線時注意裝置B相不在接入線路即可，顯示屏幕中B相不在顯示任何數據。11.10 輸電線路存儲數據查詢菜單試驗數據查詢菜單 存儲數據內容查詢菜單

<唐山>天正華意電氣設備有限公司 承接電力檢修預試安裝工程2023已更新(今日/趨勢)

唐山架空線路故障測試儀故障定位7.1信號的輸出與檢測7.1.1首先將故障線路的開關斷開；測試地線用接地線與接地棒連接，接地棒接入大地網；信號輸出端子與高壓輸出測試線插頭端子連接，其另一端的線鼻子壓擰在接在絕緣掛線桿的蝴蝶母接線柱上，3根絕緣桿用短接線連接，再將掛線桿掛在故障線路上。7.1.2啟動主機發送信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失；7.1.3采集器檢測信號：將采集器掛在待檢測線路上，采集器將會檢測來自主機發送的直流脈沖信號，并將檢測數據通過無線方式發送至接收器。檢測時請不要晃動采集器，以免增大檢測誤差。7.1.4接收器進入“故障檢測”界面，實時顯示被檢測線路信號波形、信號大小和故障位置。圖24 檢測線路接地故障示意圖7.2故障判定根據采集器發送回來的數據進行判斷。如果接收器“故障檢測”顯示故障位置為上游，說明故障在該位置靠近信號注入側；如果故障位置為下游，則故障點在該位置遠離信號注入側。通過接收器的檢測界面電流波形可以輔助判斷故障的類型：當檢測到不穩定的變化的信號時，此時多為閃絡接地；當檢測有穩定的周期性信號時，此時的故障多為過渡電阻接地。

<唐山>天正華意電氣設備有限公司 承接電力檢修預試安裝工程2023已更新(今日/趨勢)
<唐山>天正華意電氣設備有限公司

唐山架空線路故障測試儀 測試線路工頻參數步驟及工作順序測試裝置的測試接線和拆線操作請按照下述步驟進行：1）將被測試線路的引下線可靠接地；2）將測試裝置試驗接地和外殼接地可靠接入大地；3）將測試裝置的對應接線端子與被測試線路的引下測試線對應連接；4）開始測試前先打開線路首端外部接地，再根據試驗內容要求，通知線路末端分別接地或懸空進行相應參數測試；5）所有測試完成后，將線路首端通過接地刀閘或人工接地線可靠接地；6）拆除裝置測試線，后拆除裝置試驗接地和外殼接地；7）恢復線路測試前的狀態；8）結束試驗工作手續并匯報相關上級；9）完成測試報告。注意：架空線路雙回線路間的零序互感及耦合電容的測試，在同塔并架或平行段長度大于其中任一條線路總長度的20％以上時，應進行測試。純電纜線路的主芯線與內外護套的互感測試，因電纜敷設長度緣故對于外護套未進行完全換位且一端接入過壓保護器的電纜線路，建議在裝有過壓保護器側進行互感測試，完全換位的不必進行。并且對純電纜線路的正序、零序阻抗測試時，因集膚效應和趨表效應影響，建議所施加的試驗電流不小于20A為宜。純電纜線路的正序電容等同于零序電容。7 輸電線路工頻參數測試報告的內容及要求7.1 線路（屬性）原始資料: 線路產權所屬單位、線路名稱、線路總長度、導線型號與分裂根數、三相排列方式、相間平均距離、地線及耦合地線排列接地方式；輸電線路若為電纜線路則應有外屏蔽及鎧裝的接地方式，當保護有要求時應對電纜外護層按照線路參數測試方法要求測試相關參數。7.2 線路測試內容：各相靜電感應電壓、電磁感應電壓、接地電流、絕緣電阻直流電阻、工頻阻抗及電容等參數測試結果；7.3 測試時的氣象及溫度、測試日期、時間、測試儀器、試驗人員、審核人員、批準人員、試驗結論。

承接電力檢修預試安裝工程2023已更新(今日/趨勢)

唐山架空線路故障測試儀對應操作說明：進入試驗數據查詢子菜單后，通過顯示屏右側功能熱鍵進行相應操作。1）按壓[上頁]或[下頁]鍵翻看、瀏覽整屏幕的序號及日期數據結果。2）按壓[上條]或[下條]鍵，可根據試驗序號、設置編號、存儲日期信息查看任一條存儲條目下的測試數據信息結果。3）光標指向任一條記錄時，按壓[查看]即可翻看本條保存的測試數據記錄，按[打印]鍵，即時打印出本編號下所有的線路參數測試數據和計算結果。4） 按[退出]鍵，返回開機初始化界面。12 打印紙的更換與打印機的維護12.1 熱敏打印紙的鑒別：打印機為熱敏打印機，即打印紙有一面為熱敏材料層（即碳膜層），如打印紙放反了會導致打印機打印不出字跡。鑒別打印紙的哪一面為熱敏層可用拇指和食指的指甲稍微用力掐在熱敏打印紙的兩面，然后拉一下打印紙，觀察打印紙的兩面指甲劃過的地方，劃痕為灰色的一面就是涂有熱敏材料的一面；也可采用打火機等熱源短時間烤一下打印紙，顏色變深的一面就是有熱敏材料的一面。12.2 打印紙更換：當按下顯示屏菜單中的“打印”后，SEL綠色指示燈閃爍，表示打印紙已經用完，此時需要?jiǎng)倱Q打印紙，我們?cè)陔S機附件中準備了備用打印紙，更換時先按下打印機的OPEN鍵，即可打開出紙倉蓋，取出舊的紙軸，將新的打印紙外包裝去掉，抽出打印紙留出一小段在出紙口外，將紙卷放入紙倉直接蓋上倉蓋即可，千萬不要將打印紙穿過外蓋壓輥放入，打印紙沒有熱敏材料的一面對著壓輥，這樣有熱敏材料的一面就剛好對著打印機的打印頭了。12.3 打印機的維護：由于長時間的野外使用，灰塵等會進入打印頭造成打印字跡模糊，可在打開上蓋后，用棉棒蘸酒精將打印頭上的灰塵擦拭干凈即可；設備現場不使用時及時蓋上設備上蓋。13 技術支持與售后服務大功率全自動抗干擾線路工頻參數異頻測試系統產品，我公司為用戶免費提供一次現場測試技術指導與技術服務培訓，并提供全天24小時的熱線服務電話，指導解決用戶現場測試時出現的任何技術性問題。保證所生產的設備具有一致性，產品經過48小時老化、考核、校驗后，承諾交付用戶的設備性能穩定可靠。產品自發出之日起，產品正常使用情況下三年內我公司負責免費對產品的升級及維護，不再收取任何費用。保修期滿后，如設備出現故障，本公司將為設備提供修理和維護的延續服務， 只收取材料的成本費。

<唐山>天正華意電氣設備有限公司 承接電力檢修預試安裝工程2023已更新(今日/趨勢)

唐山架空線路故障測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本產品是用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟在農村的配網線路中接地更為常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地?fù)u，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。
