唐山大電流發生器 繼電器一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就必須在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。3.1.2.6接線端子這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什么的。視情況而定。使用條件：供電電源：DC直流24V，兩相交流220v，（-10％，＋15％），50HZ防護等級：IP41或IP20環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85％（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。3.1.3溫升試驗控制監測系統技術說明3.1.3.1.技術參數3.1.3.1.1、電源：AC220V±10％， 50Hz 。3.1.3.1.2、兼容XP/win7系統，軟件界面友好，可同時監測溫升試驗系統的各項參數，包括調壓器輸入電壓、調壓器輸出電壓、調壓器輸出電流、升流器輸出電流及電流頻率等。升流器輸出電流的電流測量誤差為0.5％，頻率測量誤差為0.5％。系統具有自動穩流功能，即預先設定相應的輸出電流及偏差，溫升設備輸出值能保持穩定，電流值偏差要求為0~1％。3.1.3.1.3、控制系統分為本地控制和計算機軟件控制，可對調壓器進行合閘、分閘、緊急分閘操作，并應有電源指示功能；能夠控制調壓器三相同時升壓、降壓及每相分別升壓、降壓，并有相應指示燈顯示；能對調壓器配備的風機進行開啟、停止操作。3.1.3.1.4、設有調壓器零位合閘功能；分閘后調壓器應自動回零，且調壓器不在零位時不能合閘。3.1.3.1.5、抗電磁干擾。3.1.3.1.6、該系統需配備工控機一臺。

<唐山>天正華意電氣設備有限公司 加工定制電流發生器

唐山大電流發生器PLC和觸摸屏的通信：計算機與計算機或計算機與終端之間的數據傳送可以采用串行通信和并行通信2種方式。S7-300系列PLC的通信分3種工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系統采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模擬量的采集及發送在模擬量輸入及其轉換成實際值的過程中（以溫度為例），溫度傳感器采集到的模擬信號通過PLC模擬量輸入模塊變成數字信號傳到PLC 的存儲器， 再根據傳感器的量程等實際情況把數字信號換算成實際的溫度值（模擬量比例換算是指由于A /D、D /A 轉換之間的對應關系， S7-200 CPU內部用數值表示外部的模擬量信號， 兩者之間有一定的數學關系， 即模擬量/數值量的換算關系）。系統從模擬量模塊中地址為AIW10的通道輸入模擬量。為了增強輸入模擬量的穩定性， 模擬量采集程序采用求多次采樣值的平均值方法； 而為了減少CPU 的掃描時間， 程序中的除法采用移位除法（用采樣次數的2的次方表示， 如128次為2的8次方）。3.1.3.2.3.2觸摸屏的觸控功能當觸摸屏上的按鈕被按下時， 觸摸屏會給PLC發送按鈕位置坐標（觸摸屏中表示位置坐標的數據塊為"AA 73按鈕的坐標CC 33 C3 3C"）， PLC收到數據后判斷按鈕的位置坐標是否正確，如果正確，則執行顯示曲線、顯示實時參數、控制執行機構等指令。3.1.3.2.3.3通信的相關程序PLC 的編程方法因程序設計人員的思維習慣不同而有很大差異， 常用的編程方法有梯形圖編程和語句表編程2種。梯形圖接近繼電器控制的表達形式， 語句表則類似于計算機匯編語言， 這2種編程方式均實時反映出繼電器控制的思想。

<唐山>天正華意電氣設備有限公司 加工定制電流發生器

唐山大電流發生器交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的性、可靠性。6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCKMNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）備選功能.8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前電力電子技術，抗干擾能力強，輸出精度高，0.5級。可達0.2級。9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖。可帶微型打印機，可現場隨時打印曲線圖及測試數據11）.試驗報告為WORD格式文檔可在儀器內部進行編輯、整理、打印12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

<唐山>天正華意電氣設備有限公司
加工定制電流發生器 <唐山>天正華意電氣設備有限公司

唐山大電流發生器PLC和觸摸屏的通信：計算機與計算機或計算機與終端之間的數據傳送可以采用串行通信和并行通信2種方式。S7-300系列PLC的通信分3種工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系統采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模擬量的采集及發送在模擬量輸入及其轉換成實際值的過程中（以溫度為例），溫度傳感器采集到的模擬信號通過PLC模擬量輸入模塊變成數字信號傳到PLC 的存儲器， 再根據傳感器的量程等實際情況把數字信號換算成實際的溫度值（模擬量比例換算是指由于A /D、D /A 轉換之間的對應關系， S7-200 CPU內部用數值表示外部的模擬量信號， 兩者之間有一定的數學關系， 即模擬量/數值量的換算關系）。系統從模擬量模塊中地址為AIW10的通道輸入模擬量。為了增強輸入模擬量的穩定性， 模擬量采集程序采用求多次采樣值的平均值方法； 而為了減少CPU 的掃描時間， 程序中的除法采用移位除法（用采樣次數的2的次方表示， 如128次為2的8次方）。3.1.3.2.3.2觸摸屏的觸控功能當觸摸屏上的按鈕被按下時， 觸摸屏會給PLC發送按鈕位置坐標（觸摸屏中表示位置坐標的數據塊為"AA 73按鈕的坐標CC 33 C3 3C"）， PLC收到數據后判斷按鈕的位置坐標是否正確，如果正確，則執行顯示曲線、顯示實時參數、控制執行機構等指令。3.1.3.2.3.3通信的相關程序PLC 的編程方法因程序設計人員的思維習慣不同而有很大差異， 常用的編程方法有梯形圖編程和語句表編程2種。梯形圖接近繼電器控制的表達形式， 語句表則類似于計算機匯編語言， 這2種編程方式均實時反映出繼電器控制的思想。

唐山大電流發生器技術參數對不同類型的變壓器都有相應的技術要求，可用相應的技術參數表示.如電源變壓器的主要技述參數有：額定功率、額定電壓和電壓比、額定頻率、工作溫度等級、溫升、電壓調整率、絕緣性能和防潮性能，對于一般低頻變壓器的主要技述參數是：變壓比、頻率特性、非線性失真、磁屏蔽和靜電屏蔽、效率等.A.電壓比：變壓器兩組線圈圈數分別為N1和N2，N1為初級，N2為次級.在初級線圈上加一交流電壓，在次級線圈兩端就會產生感應電動勢.當N2＞N1時，其感應電動勢要比初級所加的電壓還要高，這種變壓器稱為升壓變壓器：當N2N1，V2＞V1，該變壓器為升壓變壓器.反之則為降壓變壓器.B.變壓器的效率：在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即η＝(P2÷P1)x式中η為變壓器的效率；P1為輸入功率，P2為輸出功率.當變壓器的輸出功率P2等于輸入功率P1時，效率η等于，變壓器將不產生任何損耗.但實際上這種變壓器是沒有的.變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損.銅損是指變壓器線圈電阻所引起的損耗.當電流通過線圈電阻發熱時，一部分電能就轉變為熱能而損耗.由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損.變壓器的鐵損包括兩個方面.一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗.另一是渦流損耗，當變壓器工作時.鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流.渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗.變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率就越小，效率也就越高.反之，功率越小，效率也就越低.

<唐山>天正華意電氣設備有限公司 加工定制電流發生器
加工定制電流發生器 <唐山>天正華意電氣設備有限公司

唐山大電流發生器二、1000A全自動交流電流發生器，采用PLC與威綸工控屏幕作為控制系統，實現的全自動大電流檢測設備。該發生器能夠實現一路1000A電流輸出，16路溫度采集。能夠將采集的溫度與電流使用曲線圖的方式進行顯示。并能將所采數據導出CSV文件，方便在電腦上進行分析處理。設備具有完善的保護措施，能夠實現長時間無人職守測試。、三、主要特點● 電流、溫度、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 全觸屏操作，操作直觀、快捷、易上手。● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失敗）； ● 試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；● 暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態； ● 試驗時間可任意設定，0秒 ~ 48小時● 自動計時功能，自動控制時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；● 手動計時功能，手動控制時，計時器可手動啟動，當試驗時間到，設備自動回到零位； ● 手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；● 手動模式電流保持功能，當到達某個電流值時，按下保持按鍵，電腦自動將電流控制在當前值。● 帶停止/緊急按鈕，可手動復原；● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；● 數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理。● 出現過流等故障時，保護即時，準確，可靠； ● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異常現象。

唐山大電流發生器.設置參數在主界面上，選中“設置”，然后按確定后進入設置界面如圖7:圖7 設置界面按左←，右→時切換光標移動位置，按上↑、下↓時更改光標位置數據的值。光標位置和設置的數值全部可以自動循環，前且在使用時有默認的標準值。如果所有的參數都設置完成，按取消退出設置回到主界面開始狀態。（3）手動升流試驗零位檢查—當選中“試驗”后，按確定就進入提示試驗狀態。如果調壓器不在零位，將提示“試驗前請先回零”，退出試驗并且切換到回零命令。試驗過程—接地和回零確認后，可以進行試驗。選中“試驗”后按確定，接觸器合閘，這時輸出電流幾乎為0如圖8:圖8 手動升流試驗界面按上↑，輸出電流將不斷上升，松開就停止升流，如果到上限就提示滿量程；按下↓，輸出電流將不斷下降，松開就停止降流，如果到下限就提示已回零；按計時←，計時開始工作，到耐流時間計時結束完成試驗；按取消→，取消試驗過程；在升流過程中，如果輸出電流有效值超過“電流上限”值將認為短路事故，接觸器立刻分閘并顯示試驗結果，包括輸出電流的有效值、耐流時間等，調壓器開始回零，回零完成試驗結束。如果在耐流過程中，如果輸出電流有效值沒有超過電流上限，計時結束后，結果顯示區就顯示平均輸出電流、耐流時間等，調壓器開始回零，回零完成后接觸器分閘試驗結束。

<唐山>天正華意電氣設備有限公司
加工定制電流發生器 <唐山>天正華意電氣設備有限公司

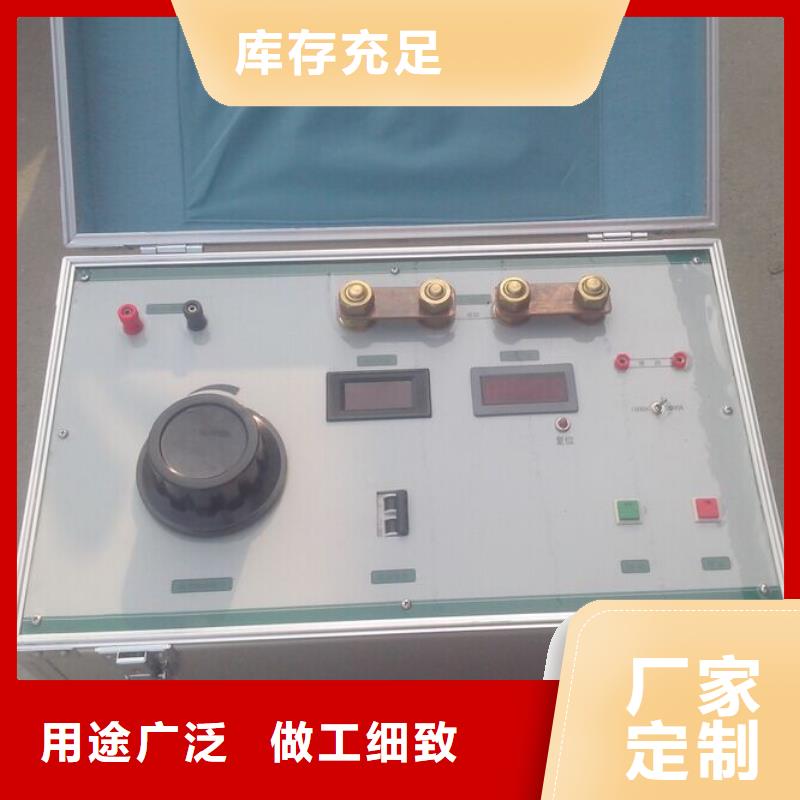

唐山大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至時，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。

<唐山>天正華意電氣設備有限公司 加工定制電流發生器

唐山大電流發生器 用途 TH-DLX系列智能三相電流源廣泛應用于JP及電纜分支箱、發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH-DLX系列智能三相電流源是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH-DLX系列智能三相電流源采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好三、技術參數項目輸出范圍誤差電流10～1000A＋1％電源AC380V＋10％(三相四線) 50HZ＋2％使用環境工作溫度范圍0~40℃ 相對濕度30％~90％RH適用范圍 滿足長時額定電流630/400A，額定電壓小于等于5V。◆電源電壓：三相四線AC 380V ±10％，50Hz；◆供電容量為5KVA/10KVA/30KVA/50KVA根據電流大小選配，無需要獨立的供電線路，對電能質量沒有影響；◆額定工作溫度＋25℃，允許變化范圍-10℃～45℃，空氣相對濕度不超過85％；◆控制系統室遠離電磁場干擾與機械振動，避免腐蝕性氣體的侵蝕；◆空氣中不得有過量的塵埃、酸、鹽、腐蝕及爆炸性氣體；◆安裝海拔不超過1000m。四、設備特點● 電流、電壓、時間、狀態信息及提示信息等數據液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；● 自動控制模式，電流的增加/減少由電腦控制，整個試驗過程只要設定好目標電流后自動完成升流操作設備自動判斷上/下限位，有過電流保護等功能；● 手動控制模式，此模式于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能；● 帶停止/緊急按鈕，可用于迅速切斷電源，確保人身；● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；● 出現過流等故障時，保護即時，準確，可靠；● 整體設計美觀大方，結構合理，可靠耐用。

<唐山>天正華意電氣設備有限公司 加工定制電流發生器 加工定制電流發生器 <唐山>天正華意電氣設備有限公司

唐山大電流發生器供方配置方案2.1：綜述簡介TH-7000A全自動開關柜溫升專用電流試驗裝置應適用于母線槽、開關柜、斷路器，接觸器，電流互感器和其它電器設備的電流負載試驗及溫升試驗。電器設備在正常運行時，長期通過工作電流，產生的能量轉變為熱能，使電器材料溫度升高，如超過一定范圍就會使電器材料的機械強度、物理性能下降，容易引發事故，因此，標準中規定了不同電器材料的允許長期工作的溫度或溫升。溫升試驗的目的是測量被試電器各部件的溫度或溫升，以確定試品是否符合標準要求，采用的是快速模擬試驗方法，即主電路通以額定電流。溫升試驗的特點是：① 時間較長，中小型的試驗過程需7、8 h，而大型變壓器的試驗需十幾個小時甚至更長時間；② 耗費大，故許多廠家為了避過用電高峰而在夜間試驗；③ 試驗過程單調枯燥，長時問里反復地測量溫度值。傳統的溫升測試系統不僅誤差大，而且占用大量人力和物力。因此，有必要設計全自動的溫升在線測試系統來減輕試驗人員的勞動強度，避免事故的發生，提高試驗結果的精度和試驗過程的自動化水平。本文主要依據標準2.2遵循技術標準GB14048.1-2006 低壓開關設備和控制設備GB6450—1986 (溫升試驗)所規定。DL409-91 電業工作規程[2002]777電力工器具性試驗規程安監[2009]664電網公司電力工作規程（線路部分）GB/T 2317.3-2008 電力金具試驗方法 第3部分：熱循環試驗JB/T9641—1999 《試驗變壓器》GB/T10228—1997 《干式電力變壓器技術參數和要求》GB 50054-95 《低壓配電設計規范》GB 50055-93 《通用用電設備配電設計規范》GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》GB 6738-86 《電測量指示和記錄儀表及其附件的要求》

唐山大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至時，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。

<唐山>天正華意電氣設備有限公司

唐山大電流發生器交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的性、可靠性。6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCKMNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）備選功能.8） 帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用進口傳感器并采用當前電力電子技術，抗干擾能力強，輸出精度高，0.5級。可達0.2級。9）. 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。10）.可以顯示三相全程電流曲線和多達120路溫度曲線圖。可帶微型打印機，可現場隨時打印曲線圖及測試數據11）.試驗報告為WORD格式文檔可在儀器內部進行編輯、整理、打印12）. 可根據用戶要求定制測試模塊，軟件終身免費升級

<唐山>天正華意電氣設備有限公司
加工定制電流發生器 <唐山>天正華意電氣設備有限公司

唐山大電流發生器 當變壓器的初級繞組通電后，線圈所產生的磁通在鐵芯流動，因為鐵芯本身也是導體，在垂直于磁力線的平面上就會感應電勢，這個電勢在鐵芯的斷面上形成閉合回路并產生電流，好像p一個旋渦所以稱為“渦流”。這個“渦流”使變壓器的損耗增加，并且使變壓器的鐵芯發熱變壓器的溫升增加。由“渦流”所產生的損耗我們稱為“鐵損”。另外要繞制變壓器需要用大量的銅線，這些銅導線存在著電阻，電流流過時這電阻會消耗一定的功率，這部分損耗往往變成熱量而消耗，我們稱這種損耗為“銅損”。所以變壓器的溫升主要由鐵損和銅損產生的。由于變壓器存在著鐵損與銅損，所以它的輸出功率永遠小于輸入功率，為此我們引入了一個效率的參數來對此進行描述，η＝輸出功率/輸入功率。升流器相關材料鐵芯材料變壓器使用的鐵芯材料主要有鐵片、低硅片，高硅片，的鋼片中加入硅能降低鋼片的導電性，增加電阻率，它可減少渦流，使其損耗減少。我們通常稱為加了硅的鋼片為硅鋼片，變壓器的質量所用的硅鋼片的質量有很大的關系，硅鋼片的質量通常用磁通密度B來表示，一般黑鐵片的B值為6000-8000、低硅片為9000-11000，高硅片為12000-16000，繞制變壓器通常用的材料漆包線，紗包線，絲包線，常用的漆包線。對于導線的要求，是導電性能好，絕緣漆層有足夠耐熱性能，并且要有一定的耐腐蝕能力。一般情況下用QZ型號的高強度的聚脂漆包線。絕緣材料在繞制變壓器中，線圈框架層間的隔離、繞阻間的隔離，均要使用絕緣材料，一般的變壓器框架材料可用酚醛紙板制作，層間可用聚脂薄膜或電話紙作隔離，繞阻間可用黃臘布作隔離。

<唐山>天正華意電氣設備有限公司 加工定制電流發生器
<唐山>天正華意電氣設備有限公司

唐山大電流發生器2. 1 輸入電壓：AC 220V 50Hz 2. 2 功 率：14KVA2. 3 輸出電流： AC0～1500 無級可調、面板帶數顯電流表2. 4 輸出電壓： (＞2V)2. 5 輸出波形：輸出電流是標準正弦波，毛刺微小，優于電力系統要求指標標準，紋波系數小于達0.3％。標準正弦波。2. 6 測量精度：（采用0.2S級材料）實際在0.3左右；各電流均可平滑平穩連續可調，精度高于0.5級.電流電壓表顯示為真有效數值，精度高、穩定度高。2. 7 輸出電流方式：真有效值連續可調；2.8 電流穩定度：0.2％2.9 結構形式: 一體 2.10 接線方式：根據要求2.11保護設置：過流、過壓三、工作原理1.原理框圖2.工作原理儀器測量線路包括電流測量回路和自動控制回路。由16位單片機運用計算機數字化實時采集方法，通過測量電流信號幅值，根據電流比例關系，可推算出電流值，通過測量電流信號幅值與設定電流值進行比較實現自動計時和控制的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流保護的功能。四、面板說明1、 大電流輸出端子：通過該端子進行電流輸出。2、顯示屏：電流值、輸出時間在此顯示。3、電源輸入：市電AC220V接入端子。4、電源開關：采用雙通道空氣開關來控制設備電源。5、操作按鍵：實現人機對話

加工定制電流發生器

唐山大電流發生器注意事項（1）為了操作人員及儀器的，確保儀器接地良好。（2）試驗準備時接好地線，工作完畢時，拆除接地線。（3）接入儀器的電源要求能承受30A電流沖擊。（4）儀器與試品連接時注意檢查各個接線是否錯誤以免因接線錯誤造成設備損壞。（5）設定過流保護的電流值應不超過儀器額定輸出電流值。（6）在通電情況下，不得插拔任何接線。七、運輸與保養1.運輸本產品運輸時必須進行包裝，包裝箱應用木箱，包裝箱內應墊有泡沫等防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱，倉庫應注意防雨、防塵、防機械損傷。2.儲存儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。放置時不應緊靠地面和墻壁。3.防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護電子元器件。唐山大電流發生器操作說明1.頁面說明1）、進入系統2）、主菜單3)、參數設置5）、電流曲線查詢：2.參數設置自動方式下根據所需要的電流和時間整定值設定數值大小，采樣設置包含數據記錄時間和曲線取樣時間，根據需求設置采樣間隔時間。3.輸出時間根據實驗要求設置大電流的輸出時間，時間到時儀器自動停止電流輸出4.過流保護根據計時觸發電流的大小來設定電流保護值，計時觸發電流值的1.1倍即為電流保護的動作值 。

<唐山>天正華意電氣設備有限公司 加工定制電流發生器

唐山大電流發生器 大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級液晶顯示器、高速熱敏打印機 數字表，真有效值指示，測量。并配二次測量電流表表，可滿足CT變比測量需求。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗。也可用于各種開關，電纜、電流互感器和其它電器設備作電流負載試驗及溫升試驗。本系列產品根據體積、重量的不同采用分體/整體式結構（訂購時請說明），具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便等特點，可作為工礦企業進行升流或升溫試驗的電流源設備。二、主要技術參數1、工作電壓: 單相 AC220V、或AC380V、50Hz（需說明）2、輸入功率5kva2、輸出電壓: 單相 并聯輸出AC0-5V，串聯輸出10V3、輸出電流: 單相 并聯輸出AC0-1000A，串聯輸出0-500A4、數字儀表顯示三、使用方法:1、接好連接線。2、接通電源，操作臺上的綠色指示燈亮再打開控制開關，并開啟啟動按鈕，升流器等待升流。3、將外部互感器二次接入面板上二次電流輸入端口。4、順時針均勻旋轉調壓器，使輸出電流指示直至所需的大電流。此時二次電流表顯示相應的數值。即可計算出外部互感器變比。如果需要更高的測試精度，可在機箱外接一標準電流表(外配互感器使用)。5、試驗中，一旦出現異常情況，應立即切斷電源，查明原因后再行試驗。6、試驗完畢，必須將調壓器調回零位，斷開電源；切斷工作電源后，方可拆除試驗接線，以保證。四、注意事項：1、本設備是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱。（長時間運行請說明）。2、新安裝和長時間不用的變壓器，運行前應用1500兆歐表測量線圈之間及線圈對地的絕緣電阻，在電阻值不低于0.5兆歐時，方可使用。3、升流時應緩慢均勻，搬動時應避免過大的震動。4、本設備應存放于室內清潔、通風、干燥之處。五、保修條件本公司所售產品一律保修十二個月。出保修期外產品損壞酌收成本費。
