河北唐山變頻串聯諧振耐壓裝置技術參數及功能描述1、技術參數?額定容量：20KW ?輸入電源:電壓 380V±10％ 單相；頻率 50Hz?輸出電壓： 0-400V連續可調?輸出波形：方波?頻率調節范圍：20-300Hz?頻率分辨率：0.01Hz?頻率不穩定度：≤1％?頻率步進5Hz,2Hz,1Hz,0.5HZ,0.1Hz,0.01Hz?電壓不穩定度：≤1％?電壓步進值： U/45000 滿量程?運行連續工作時間：60分鐘，溫升≤45K?工作條件：溫度 -10℃～40℃；濕度 不大于85％RH?海拔高度：＜1000m?重量：15kg2、功能描述10kw變頻電源有如下幾個顯著的特點：?波形為脈寬電壓調節的方波。?系統運行過程中對電壓連續監控，當電源電壓波動或電源頻率波動導致高壓電壓波動時，自動微調電壓至設置電壓值。?自動掃頻，尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍，掃頻耗時2分鐘(全頻掃)， 頻率分辨率0.01Hz。?自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。?強大的保護及報警功能：過流保護，過壓保護和閃絡保護。?試驗結果打印。二、系統硬件說明圖1 - 硬件原理圖1、面板操作說明圖2 - 面板布局示意圖【1】變頻電源的輸出端子，連接到激勵變壓器輸入端【2】變頻電源的輸入端子，接入交流220V【3】變頻電源電源輸入總開關【4】變頻電源電源輸入控制開關【5】旋轉鼠標“頻率”（手動試驗：調節頻率；自動試驗：設置階段耐壓時間）【6】320x240液晶顯示器【7】旋轉鼠標“電壓”（手/自動試驗：設置試驗參數；手動試驗：調節目標電壓；自動試驗：設置階段目標電壓）【8】鍵盤，用來操作菜單【9】打印機【10】分壓器的電壓輸入插孔【11】變頻電源接地端子【12】高壓指示燈/高壓制動注意： 當220V電源接入變頻電源輸入端且面板上空開合上時，此時嚴禁碰觸輸入、輸出接線端子。應在合空開前接好所有試驗連線。

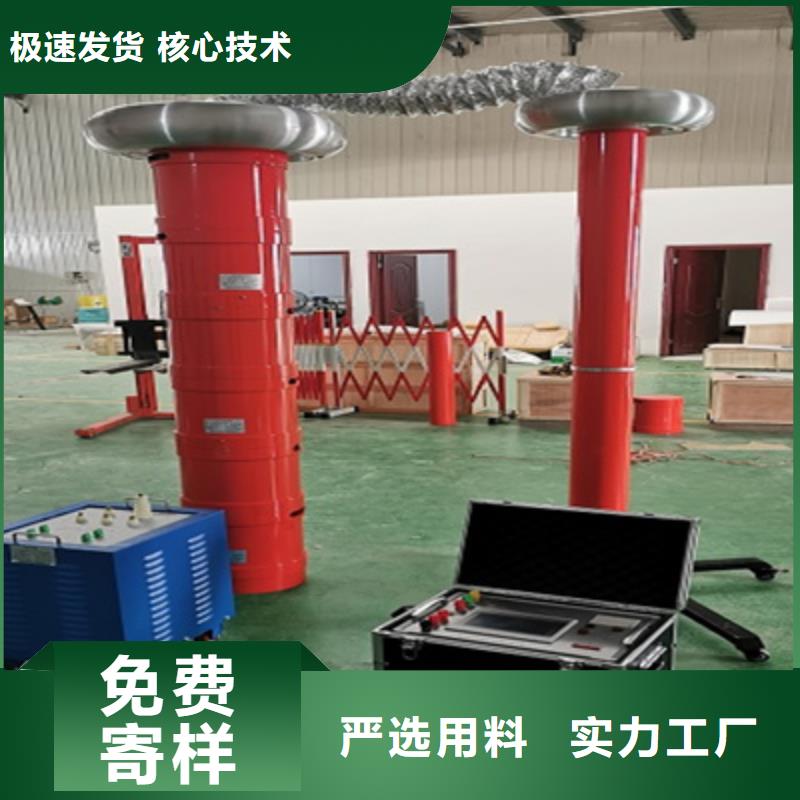

河北唐山變頻串聯諧振耐壓裝置產品簡介該儀器主要針對10kV、35kV、110kV、220kV、變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該儀器主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。『我公司調頻諧振儀器主要功能及其技術特點』1、儀器具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。2、儀器具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.3、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。4、儀器自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。5、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
