唐山沖擊電壓發生器及測量系統服務至上

唐山雷電沖擊發生器 連接方法（1）單獨使用I號升壓器（試驗電壓≤30KV）連接方法圖3 （連線圖）連線說明：用本產品隨機配備的一根專用線和接地線按圖3的方法連接。電源插座用電源線連至50Hz/220V的交流電上。（2）I號升壓器和II號升壓器串聯使用（試驗電壓≤80KV）連線方法圖4　（連線圖）連線說明：用本產品隨機配備的兩根專用線和接地線按圖4的方法連接。電源插座用電源線連至50Hz/220V的交流電上。2、操作程序(1) 開機。(注意:每次開機前都要對試品充分放電，升壓過程中需要停機時請先按停機鍵，再用電源開關)開機前請將升壓器上的排氣孔旋松，升壓過程可能會有少量油溢出，是正常現象。按上述方法連好所有線路之后，就可以將電源開關打開。儀器在微機上電復位下，自動進入如圖5所示的設限界面。在進行連線、拆線、或暫不使用儀器時，應將電源關掉。電源插座上裝有保險管。若開機屏幕無顯示，應先檢查保險管是否熔斷。大小應按表1提供的數據更換。(2) 設置限定參數 圖5（設定界面）在圖5所示的設限界面上，可根據試驗的需要設定好試驗頻率、試驗電壓、高壓側的過壓保護值、過流保護值、試驗時間。將光標移到相應的設定，按確定鍵選擇。

唐山雷電沖擊發生器200kV沖擊電壓發生器成套試驗設備技術方案一、適用范圍本發生器適用于35KV及以下空氣間隙、電抗器開關、絕緣子串、套管、電力變壓器和互感器等試品進行標準雷電沖擊電壓全波試驗。二、一般使用條件海拔高度：1000m環境溫度：-5℃～＋40℃相對濕度：90％日溫差：25℃使用環境：戶內無導電塵埃無火災及爆炸危險不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率85％（空載300PF時大于90％）；沖擊電壓波形參數及其偏差均符合有關GB311及GB16927標準的要求。7、輸出電壓大于10％標稱電壓8、使用持續時間:在70％額定電壓以上，每120秒充放電一次可連續運行，在70％額定電壓以下，每60秒充放電一次可連續運行。

唐山雷電沖擊發生器沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。4.2所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍。 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 4.4 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。4.7 沖擊發生器本體尺寸：高1826.5＊寬1680＊長2860(單位：mm)4.8 300KV弱阻尼電容分壓器弱阻尼電容分壓器由四節脈沖電容器串接組成。阻尼電阻采用多段分布式，電容器為無感結構，低壓臂由無感獨石電容并接組成。高壓臂電容安裝在機械強度較高的可移動式的金屬底盤上，底盤上的移動輪采用聚氨酯材料并配有固定撐腳。頂部裝有均壓裝置，以防止操作沖擊試驗時的異常閃絡放電。

唐山雷電沖擊發生器 設備操作須知本設備為特殊的高電壓設備，為確保人身和設備正常運行，操作和使用此設備的人員都必須具有一定的高電壓知識和高電壓試驗技術，且懂得高電壓試驗的知識，在閱讀本說明書，熟悉該高壓電試驗設備后，看懂有關電路，根據要求準確調整好回路元件，方可進行試驗。?試驗進行前，將接地棒從發生器移開且把試區門關閉。合上主電源。?開始試驗時，如啟動后主電源無電，則檢查急停開關和連鎖開關；?按“開始試驗”按鈕打開接地裝置，有充電電流而沒有電壓，檢查是否在發生器上有不正常接地。?沖擊電壓發生器應用金屬網隔開，防止試品的暴裂，傷害人員。若要換調元件，需要用接地棒短接電容器，確保電容器上無剩余電荷。?放電電極定期清潔、更換。充電變壓器定期常規試驗。電容器需要定期測量電容量和介損。?進入本體區域，必須用接地桿將充電電容上的剩余電荷釋放，電容器連接端上均需要放電各點反復多次直至任何一段未見到明顯火花尤其要注意的是，檢查高壓部件時接地桿必須始終掛在需要檢查的位置上.?更換試品時將接地棒接觸到試品非接地端，確保人員接觸到的部位接地。?高電壓試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。?在整個實驗過程中，嚴謹操作人員遠離設備，時刻注意設備運行狀況。?有任何故障或異常現象，立即停止試驗，并做好異常現象記錄，聯系我們。?。7.維護須知1.日常維護程序a、應定期清潔。建議一周一次。b、檢查絕緣是否良好c、檢查電氣連接是否有不良。d、地線是否連接完好。e、檢查接線端子有無松動現象，各電氣連接接觸是否良好。2.長期停放時的維護保養措施長期停放時，應注意絕緣、防潮、防銹等；長期停放后重新使用，應對電氣性能進行檢測，尤其是絕緣和接地，合格后方可使用。

唐山雷電沖擊發生器 系統參數設置：設置控制系統的組成，個功能模塊的動作方式，以及系統硬件參數設置，一旦設備調試好，嚴禁隨意改動系統參數。進入方式：在參數設置頁面點擊【系統參數】切換到密碼輸入界面（圖7-4）。由于系統調試涉及重要的參數調整，必須輸入正確的授權密碼才可進入高級調試界面。圖7-4 密碼輸入界面5.3.3.輸入正確的密碼后，點擊“確定”按鈕，進入系統參數設置界面（圖7-5）圖7-5 系統參數設置5.3.4.充電回路參數：也就是設置主回路的參數。?【充電電壓】：用來設置系統設置電壓，防止在設置參數是設置電壓過高情況。?【直流分壓比】：設置充電電壓的采樣分壓器分壓比值，正確的分壓比可以直觀的以數字方式準確的檢測（和設置）到充電電壓。?【充電速度】：數值越小速度越慢。變壓器原邊輸入電壓控制值。?【中文】＆【英文】：切換系統語言，紅色為當前系統模式。?本體球隙、陡波球隙參數設置：球隙的自動調整與設置的充電電壓對應表；?完成設置：點擊【確認】按鈕完成參數的設置。5.3.5.球隙對應電壓設置【自動球隙1參數】點擊進入間隙調整頁面自動球隙距離：下圖，根據在實際測試中的結果，記錄下充電電壓從小到大，所對應的球隙距離。輸入完畢后，點擊【確認并返回保存】按鈕。返回到【系統參數設置界面】。

唐山雷電沖擊發生器所有同步放電球均裝在封閉的絕緣筒內，每級球隙處均裝有放電觀察窗，設備運行過程中不斷供給過濾的干凈空氣，球隙不易受環境變化的影響，放電穩定可靠，構成封閉的點火放電系統；同時每級回路內裝有并聯放電間隙，所有這些措施大大提高了同步放電的范圍 4.3 主電容采用金屬外殼套管脈沖電容器，復合膜油浸絕緣， 體積小，重量輕，電容器固有電感小于0.2μH。電容器出線套管承受垂直拉力10Kg。 調波電阻為板形結構，環氧澆鑄，無感繞法，接頭均為彈簧壓接式，換接方便，允許多支電阻同時并聯使用。用短路桿插接可以方便迅速地使發生器串并聯運行。 4.5 自動接地系統：電容器的高壓端各有一套自動接地裝置，當停止充電或按下緊急停止按鈕時自動接地系統啟動，發生器主電容通過放電電阻自動接地。4.6 采用單邊半波整流充電方式，充電電壓為100kV。手動、自動控制調壓，從零至100KV連續可調，點火放電瞬間充電電源自動關斷，保護了充電變壓器和調壓系統的。整流硅堆、充電變壓器、保護電阻和直流電阻分壓器等均安裝在本體上，構成充電、整流、本體一體化充電裝置，外形簡潔、美觀。

唐山雷電沖擊發生器檢測設備測試系統技術方案3.1、使用條件海拔高度： ≤1000m環境溫度： -15℃～＋50℃相對濕度： ≤85％（20℃）使用環境： 戶內無導電塵埃接地電阻 0.5Ω無火災及爆炸危險耐震能力： 8級烈度不含有腐蝕金屬和絕緣的氣體存在電源電壓的波形為實際正弦波波形畸變率＜5％地震烈度：地震基本烈度值為6度。3.2、依據標準GB/T 16927.1-1997《高電壓試驗技術 部分 一般試驗要求》GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》GB311.1-1997高壓輸變電設備的絕緣配合GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀ZB F24 001-90沖擊電壓測量實施細則GB191 包裝運標志GB4208 外殼防護等級GB813-89 沖擊試驗用示波器及峰值表DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件JB/T8169-1999 耦合電容器及電容分壓器所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準。3.3、方案編制說明本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和截波波形試驗。 設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、截波裝置等控制、測量裝置。

唐山雷電沖擊發生器發生器主要技術參數標稱電壓 ±300 kV額定能 15kJ額定沖擊電容量 0.33μF額定充電電壓 100 kV級數 3級電容量 1μF級能 5kJ3.5沖擊電壓波形試驗。1.230％s /5020％s，幅值3％；沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數；3.6 輸出電壓： ＞20％Un3.7 同步范圍：級電壓在20％～額定電壓范圍內，正負極性同步范圍不小于20％、(脈沖放大器點火脈沖＞±10 kV)3.8 同步放電失控率： ＜2％3.9 沖擊試驗次數設定范圍 0～99 次 調節精度 1 次3.10 點火范圍： 20％-Un3.11 充電電壓不穩定度 ＜±1.0％3.12 基準電壓調節范圍 0.0～100.0 kV 調節精度 0.1 kV3.13 充電電壓與基準電壓的偏差 ＜±1.0％3.14 持續時間:在80％額定電壓以上間斷工作在80％額定電壓以下，可連續運行。300kV/15kJ沖擊電壓發生器試驗設備組成本技術資料是為變壓器 電抗器 開關柜 套管等等絕緣設備做雷電沖擊試驗需要而編制的技術文件。沖擊電壓發生器成套試驗設備由THDY-300kV/15kJ沖擊電壓發生器本體、ZD-100kV直流充電裝置、DF-300kV400PF弱阻尼電容分壓器、ICM -3000計算機測量、觸摸屏控制系統等組成。4.1、結構特點（含直流充電裝置） THDY--300kV/15kJ沖擊電壓發生器本體結構采用四柱H結構形式，由單只法蘭構成的鋼體支架平行外掛兩只電容器，構成一個穩定的結構組成一級。本體設備為2級，組成組合塔式結構，各級逐級疊接，拆裝檢修方便，整體結構穩定。

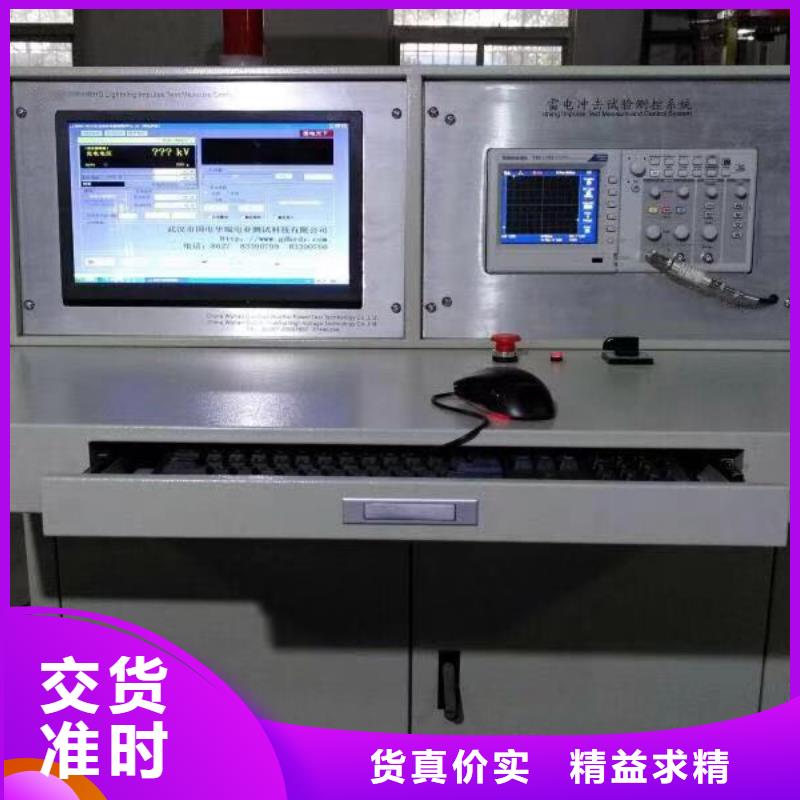

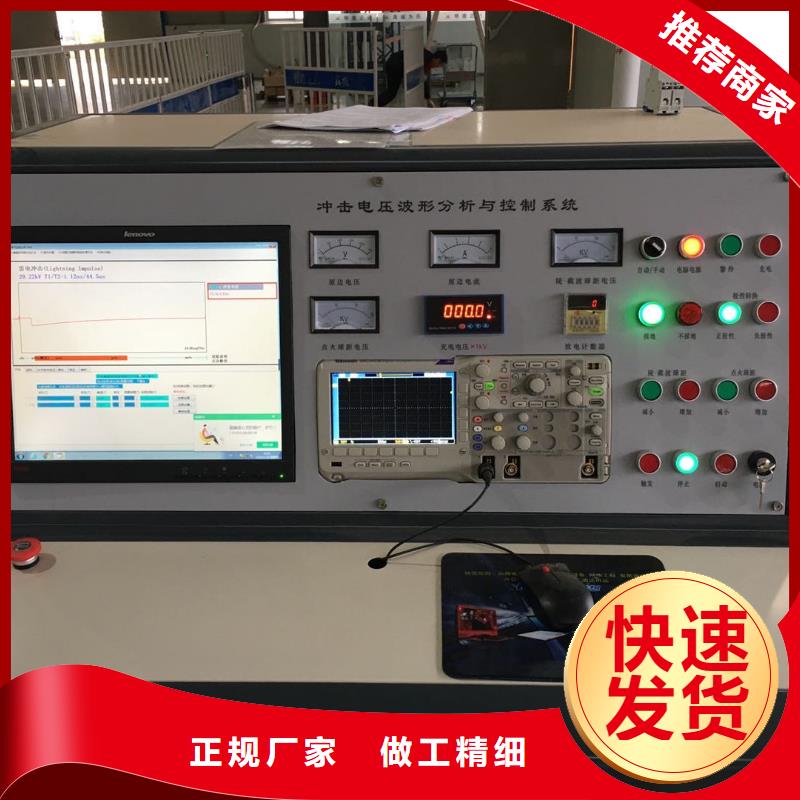

唐山雷電沖擊發生器 2.3注意事項2 其他注意事項?接地必須可靠，接地電阻小于0.5歐姆 分壓器的黑色鱷魚夾不能碰到高壓線，否則會造成器件損壞。?禁止用鐵片卡住門限位，進行試驗。?試驗中，禁止打開試品門。?更換試品時必須先用接地棒對電容接地。?升壓時若電壓無法增加，必須停機檢查。?實驗設備運行時，需要有專人看護。?高電壓試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。?當試品出現燃燒情況，請立即關斷負載電源，防止電源長時間短路。?儀器出現故障時必須由專業人員進行檢查維修，非青島天正華意電氣工作人員不得擅自打開儀器。3操作說明3.1準備工作3.1.1首先打開配電柜電源開關。然后啟動設備后端電源開關，旋開急停按鈕。把試品放在試品箱內固定好，上端連接高壓端、下端連接低壓端。（如果需要測殘壓：高壓端端連接分壓器的紅色鱷魚夾，低壓端連接黑色鱷魚夾，盡量貼近接地端）。3.1.2打開示波器，并進行設置。3.2觸摸屏軟件操作3.2.1系統啟動后自動進入觸摸屏主控界面，在主控頁面內可以通過簡單的觸摸操作完成對系統的所有控制，并且將系統的運行狀態直觀的以圖形動畫顯示出來。主控界面主要包括二部分，狀態信息顯示區（1）和控制區（2）3.2.2【狀態信息顯示區】顯示當前系統的狀態信息，故障信息，以及各部分的運行狀態。?主回路狀態：主電源與接地打開指示燈的紅燈分別表示主接觸器合閘到位與接地打開到位。?接地狀態：當開始試驗時接地狀態為紅色，停止試驗時為綠色。多次試驗時系統完成一次測試后才會進行接地。
