臺州水內冷發電機絕緣測試儀操作前準備5.1 使用前準備5.1.1 發生器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。5.1.2 將操作箱、倍壓筒放置到合適位置按照圖6分別聯接好電源線、聯接電纜和接地線，保護接地線與工作接地線及放電棒的接地線均應單獨接到發電機機殼接地線上（即一點接地）。嚴禁各接地線相互串聯。為此，應使用ZGS專用接地線（見圖6）。5.2 空載升壓驗證過電壓保護整定（此時應斷開高壓引出線）5.2.1 取下限流電阻接通電源開關，此時綠燈亮，表示電源接通。5.2.2 裝上限流電阻，接通電源開關，綠燈亮。5.2.3 按紅色按鈕，則紅燈亮，高壓接通。5.2.4 順時針方向平緩調節調壓電位器，輸出端即從零開始升壓，升至所需試驗電壓后，按規定時間記錄總電流（mA）、泄漏電流（μA）讀數；升至所需試驗電壓時，總電流（mA）讀數應≤1mA。并檢查操作箱及輸出電纜有無異?，F象及聲響。必要時用外接高壓分壓器校準操作箱上的直流高壓指示。5.2.5 降壓，將調壓電位器回零后，隨即按綠色按鈕，切斷高壓且關閉電源開關。5.3 對定子繞組進行直流耐壓和泄漏電流試驗5.3.1 在進行5.1-5.2檢查試驗確認發生器無異常情況后，即可開始進行直流泄漏及直流耐壓試驗。按照圖6將試驗回路聯接好。檢查無誤后即打開電源。圖六 試驗回路接線圖5.3.2 依照前述升壓步驟升至所需電壓。升壓速度以每秒1～3kV試驗電壓為宜。升壓時還需監視總電流（mA）不超過發生器的額定電流。根據規程要求試驗電壓按每級0.5Un分階段升高，每階停留一分鐘。每當升至階段試驗電壓，可按一分鐘定時按鈕，蜂鳴器發出提示音時可讀取泄漏電流(μA)，然后再進行下一階段升壓(或試驗完畢降壓)。注意若泄漏電流隨電壓不成比例顯著增加時，應立即停止試驗，分析查找原因。試驗完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按紅色按鈕即可，否則可關斷電源開關。

臺州水內冷發電機絕緣測試儀主要屏顯界面菜單功能說明主要顯示界面，如圖4-3～4-7所示。圖4-3 主菜單界面圖 4-4試驗參數設置界面圖 4-5試驗界面圖 4-6試驗結果界面圖 4-7試驗記錄查詢界面4.1.1 主菜單如圖 4-3所示。旋轉控制桿（即調壓/設置旋鈕），可在三者間循環切換，短按（單擊）選擇進入。升壓測試：短按選擇進入試驗。首先進入試驗參數設置界面。系統設置：選擇進入后，調整顯示屏下方顯示的系統時間及日期。短按控制桿選擇進入設置狀態，長按控制桿退出設置狀態。記錄查詢：選擇進入后，可查詢已保存的試驗記錄（結果）。4.1.2 試驗參數設置如圖4-4所示。倍壓節數：設置當前實際使用的倍壓筒的節數。務必正確設置！否則試驗電壓將出現嚴重誤差，危及試品及設備！裝置僅配一節倍壓筒時，默認“單節”，不可設置。試驗電壓：設置試驗電壓值，用于觸發計時器。可設數值與所用倍壓筒的節數及其額定電壓值相關聯。過壓整定：設置過電壓保護值。如設定比試驗電壓低，則自動設定為試驗電壓值的1.1倍，以防止過電壓損壞試品。可設數值與倍壓筒額定電壓值相關聯。限定電流：設置高壓總電流過流保護值。當試驗總電流超過此設定值時，系統將關斷高壓輸出，中止試驗，以保護試品及設備。加壓時間：設置計時器計時長度。每按一次【計時】按鈕，將開始一次倒計時，其計時長度即為該設定值，按【計時】按鈕后，系統將把相應的試驗數據依次計入試驗結果。4.1.3 試驗界面如圖4-5所示。電壓：顯示當前倍壓筒輸出的電壓。（通常經一限流電阻連接至試品，因此總電流較大時，則施加在試品上的試驗電壓值與此數值有些許差別。）總電流：為流經匯水管的電流與試驗相線棒對地及非試驗兩相線棒泄漏電流之和（即圖1-1中所示流經mA表1的電表）。漏電流：為流經匯水管與地之間的電流（即圖1-1中所示流經μA表1的電表）。此泄露電流測量電路等效內阻約為100Ω，因而匯水管對地絕緣電阻稍大時（如10kΩ以上，多數情況下能夠滿足此條件），此電流值即可認為是試驗相線棒對地及非試驗相的泄露電流。如匯水管對地絕緣電阻較小時，則參照工作原理部分的說明進行修正。本裝置具備極化電流自動補償功能，進入試驗界面后，此漏電流初始值自動置零。同時，該電流具備過流保護功能，保護值固定為3mA。4.1.4 試驗結果（數據）如圖4-6所示。根據試驗規程對試驗加壓步驟的要求，試驗結果以分段電壓的形式顯示。對于泄漏電流值，因水流影響導致波動較大，系統會將每階段計時后1/3時間內捕獲的15個數據的平均值寫入試驗結果欄內。當試驗結束后，總體以試驗結果形式顯示，并提示保存結果，或打印輸出。4.1.5 試驗結果查詢如圖4-7所示。該功能用于查詢以前所保存的試驗結果數據。參照屏幕下方提示，操作控制桿，進行翻頁，即可找到所欲查詢的內容。

<臺州>天正華意電氣設備有限公司 臺州數字高壓兆歐表廠家批發

臺州水內冷發電機絕緣測試儀新機投入和大修后，往往因為水質不合格延遲試驗和投產。此時可采取如圖2的辦法，將通水改為“充水”的方法。先關閉1及2號運行中使用的進出水閥門，并將該兩閥門與外部水管相接的法蘭拆開（裝用絕緣法蘭的只拆接地聯線即可，保證1、2號閥門對地絕緣大于幾個兆歐）。再開啟3、4號閥門，用干凈的絕緣管，從其它機組引來導電率較低的凝結水，通入定子繞組內，等水充滿后，再用壓縮空氣將水沖出排水地溝。如此重復數次，直到流出的水質合格為止（3～5微姆/厘米）。然后適當調整4號排水閥門，保持一小股水流出，監視進、出水的壓差很?。ㄟM出水壓力和運行中一樣）時，即可開始試驗。試驗表明，加壓后經過一段較長時間泄漏電流并無明顯改變，溫度也未升高。該水內冷發電機直流高壓發生器，系我公司根據“低壓屏蔽”原理，在前一代產品的基礎上研制開發的新一代液晶屏顯、智能化的專用試驗儀器。其采用大功率直流高壓發生器的核心技術，替代了傳統的試驗變壓器、高壓硅堆、穩壓電容、整流電容及電感、直流高壓分壓器、調壓器、mA表、μA表以及極化電勢補償裝置等一系列單部件組合試驗工具，將其全部整合于一個高壓（發生）單元和一臺控制箱內，顯著地減少了成套試驗裝置的單部件數量，極大程度地降低了試驗設備的重量，減輕了試驗人員的工作強度，簡化了試驗接線，使試驗更加便捷、、可靠。同時，具有電子調壓、自動極化補償以及豐富的保護功能，使試驗操作更簡易、；中頻倍壓的采用，使得試驗電壓更理想，試驗數據更準確、穩定，結果更可靠。三、主要技術性能 1.0％±2個字總電流測量誤差 1.0％±2個字漏電流測量誤差 ±2.0％（滿度）過壓整定誤差 ≤1％電壓穩定度 1.0％(隨機波動、電源電壓變化±10％)工作方式 額定負載一次連續工作≤5分鐘環境溫度 -10℃~40℃相對濕度 當溫度為25℃時不大于90％（無凝露）海拔高度 2000米以下

<臺州>天正華意電氣設備有限公司 臺州數字高壓兆歐表廠家批發
<臺州>天正華意電氣設備有限公司 <臺州>天正華意電氣設備有限公司

臺州水內冷發電機絕緣測試儀 安裝本章主要介紹TH系列產品的拆封、檢查、使用前的準備、儲存等的規則。2.1關于包裝青島天正華意的產品是包裝在一個使用泡沫保護的包裝箱內，如果收到時的包裝箱有破損，請檢查儀器的外觀是否有無變形、刮傷、或面板損壞等。如果有損壞，請立即通知青島天正華意或其經銷商，并請保留包裝箱和泡沫，以便了解發生的原因。我們的服務中心會幫您修護或更換新機，在未通知青島天正華意或其經銷商前，請勿立即退回產品。請保留所有的原始包裝材料，如果儀器必須回廠維修，請用原來的包裝材料包裝。并請先與青島天正華意的維修中心聯系。送修時，請務必將電源線和測試線等全部的附件一起送回，并注明故障現象和原因。另外，請在包裝上注明“易碎品”請小心搬運。如果無法找到原始包裝材料來包裝，請按照下列說明包裝:1. 先用泡沫或者其他緩沖材料將儀器包妥。2. 再將儀器置于可以承受 150KG (350lb.) 的多層紙箱包裝。3. 儀器的周圍必須使用可防震的材料填充，厚度大約為 70 到 100mm (3 到 4inch) ，儀器的面板必須先用厚紙板保護。4. 妥善密封箱體。5. 注明“易碎品”請小心搬運。2.2關于電源本儀器使用230V AC 10％ 50 Hz 單相的電源。必須使用正確規格的保險絲，保險絲使用規格已標示在儀器的背板上。更換保險絲前，必須先關閉輸入電源，以避免危險。在接上輸入電源之前，必須先確認電源的地線已經接妥，同時也將地線接到機體上的接地端子上。 儀器上的電源插頭只能插在帶有地線的電源插座上。如果使用延長線，必須注意延長線是否帶有接地線。本儀器是使用三芯電纜線，當電纜線插到具有地線的插座時，即已完成機體接地。2.3 安裝環境在選擇測試儀的安裝環境時，應考慮以下各項：1. 遠離易燃、易爆和腐蝕性介質，如酒精、稀釋劑和硫酸等。2. 遠離熱源、避免日曬。工作環境溫度：0℃~＋40℃儲存環境溫度：-10℃~＋50℃必須避免溫度的急劇變化，溫度急劇變化會使水氣凝結于儀器內部。3. 遠離鍋爐、加濕器、水源等。工作相對濕度：20~75％RH儲存相對濕度：0~90％RH當凝結水珠現象出現時，禁止使用測試儀。4. 遠離強電磁干擾源。5. 遠離明顯的振動及沖擊。

臺州水內冷發電機絕緣測試儀高絕緣材料加上直流電壓后，通過試樣的電流是很微小的，極易受到外界干擾的影響，造成較大的測試誤差。熱電勢、接觸電勢一般很小，可以忽略；電解電勢主要是潮濕試樣與不同金屬接觸產生的，大約只有20mV，況且在靜電測試中均要求相對濕度較低，在干燥環境中測試時，可以電解電勢。因此，外界干擾主要是雜散電流的耦合或靜電感應產生的電勢。在測試電流小于10-10A或測量電阻超過1011歐姆時；被測試樣、測試電極和測試系統均應采取嚴格的屏蔽措施，外界干擾帶來的影響。概述系列高壓絕緣電阻測試儀（兆歐表），采用先進的電子測量線路和元器件，其輸出電壓穩定、測量范圍寬、自動換擋、讀數直觀。特別適用于電力部門，大型廠礦企業，測量電力電纜、電力變壓器、發電機及高壓開關等電氣設備的絕緣電阻、吸收比等，是取代老式搖表的理想產品。二、工作特性1、工作條件a 使用溫度：-10℃—＋40℃b 相對濕度：40℃ 85％RHc 供電電壓：DC 12V2、性能特性：如表

<臺州>天正華意電氣設備有限公司
臺州數字高壓兆歐表廠家批發

臺州水內冷發電機絕緣測試儀測試時間用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定后讀取數值或取加壓1分鐘后的讀數值。另外，高絕緣材料的電阻值還與其帶電的歷史有關。為準確評價材料的靜電性能，在對材料進行電阻(率)測試時，應首先對其進行消電處理，并靜置一定的時間，靜置時間可取5分鐘，然后，再按測量程序測試。一般而言，對一種材料的測試，至少應隨機抽取3～5個試樣進行測試，以其平均值作為測試結果。d．測試設備的泄漏在測試中，線路中絕緣電阻不高的連線，往往會不適當地與被測試樣、取樣電阻等并聯，對測量結果可能帶來較大的影響。為此：為減小測量誤差，應采用保護技術，在漏電流大的線路上安裝保護導體，以基本雜散電流對測試結果的影響；高電壓線由于表面電離，對地有一定泄漏，所以盡量采用高絕緣、大線徑的高壓導線作為高壓輸出線并盡量縮短連線，減少，杜絕電暈放電；采用聚乙烯、聚四氟乙烯等絕緣材料制作測試臺和支撐體，以避免由于該類原因導致測試值偏低。

<臺州>天正華意電氣設備有限公司

臺州水內冷發電機絕緣測試儀兆歐表標準電阻器，（以下簡稱電阻器）是專為貫徹中華人民共和國計量檢定規程《JJG622-97絕緣電阻表（兆歐表）》和JJG1005-2005電子式絕緣電阻表檢定規程，檢定兆歐表而設計的十萬兆歐級旋轉式標準高阻電阻器。本電阻器具有比TH79型兆歐表標準電阻箱等級指數高，電阻值調節范圍廣，使用方便的優點。二． 用途TH-79C型兆歐表標準電阻器主要用于檢定額定電壓為5000伏或低于5000伏的各類兆歐表和上述各類絕緣電阻表生產或修理中重新點刻度盤。也適用于絕緣高阻計的校對和檢定。還可在其他電路中作標準高阻箱使用。三使用方法1. 檢定兆歐表時，按圖一接線 被檢表圖一2. 電阻器與被檢表之間的連接線用耐高壓的專用線或粗單芯塑料硬線懸空連接。3. 連好接線后，即可按《JJG622-97絕緣電阻表（兆歐表）》規程規定的操作步驟和方法進行檢定。主要技術指標1. 電阻器由八個十進盤組成，使用電壓或電流從使用電壓或電流改變至1/5使用電壓或電流時，由于電壓或電流的變化引起電阻的變差應不大于對應的一個等級指數。5. 殘余電阻值小于0.1Ω，其變差應小于0.01Ω6. 環境的參考條件為：溫度23＋2（-3）℃，相對濕度50％±10％7. 環境的標稱使用范圍：溫度為23±5℃，相對濕度25％-75％8. 線路對外殼的絕緣電阻不小于1×1012Ω9. 線路對外殼的絕緣強度應能承受50Hz正弦波電壓8 KV一分鐘試驗。

臺州數字高壓兆歐表廠家批發 <臺州>天正華意電氣設備有限公司

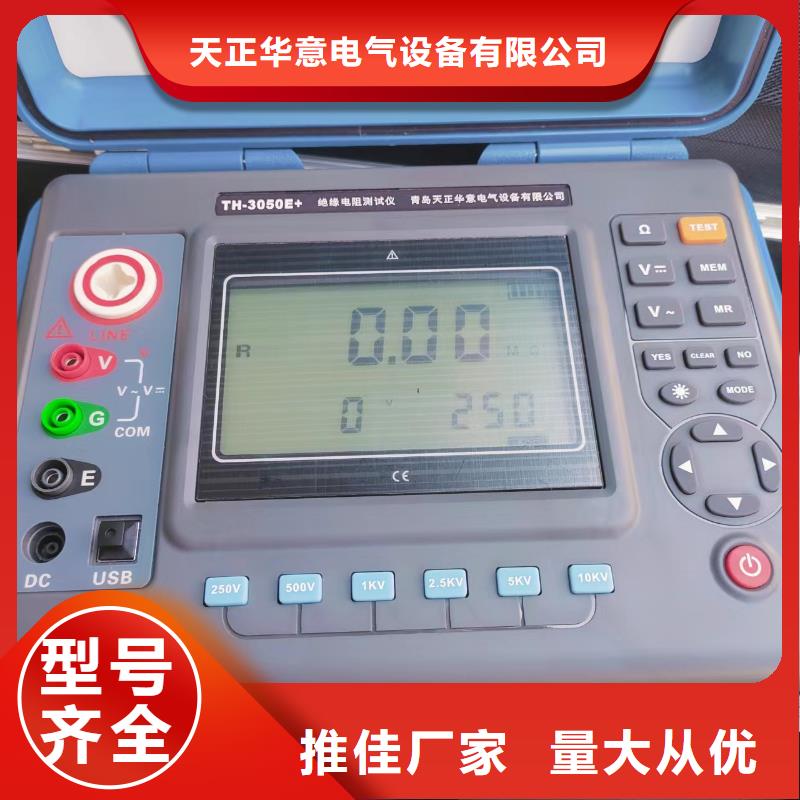

臺州水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。

臺州水內冷發電機絕緣測試儀 工作場所盡可能使用非導電材質的工作臺或工作桌。 操作人員和被測物間不得使用任何金屬，如果不能避免時，一定要確定接地無虞并且確認與高電壓端確實絕緣。 操作人員作業時不得有跨越被測物操作或調整安規測試儀的狀況。 如果被測物體積允許，盡可能將被測物放置在非導電材質的箱子內測試，例如亞克力箱等。測試場所必須隨時保持整齊、干凈，不得雜亂無章。 不使用的儀器和測試線請遠離工作站， 工作站現場對象必須能讓現場人員都能立即分辨出何者為正在測試的對象、被測對象、和已測試的對象。禁止在空氣中含有可燃氣體的地方或易燃物質的旁邊使用本儀器。操作人員規定人員資格本儀器所輸出的電壓和電流足以造成人員傷害或致命的感電，必須由熟練的人員來使用和操作。 操作人員必須了解電壓、電流和電阻等基本電學概念。 操作人員應該確知本儀器是一部可調式的高壓電源供應器，將電流回線(Return/Sense-)接到待測物地線端，電流會從高壓輸出端流經待測物內所有的接地回路。

<臺州>天正華意電氣設備有限公司
臺州數字高壓兆歐表廠家批發 <臺州>天正華意電氣設備有限公司

臺州水內冷發電機絕緣測試儀新機投入和大修后，往往因為水質不合格延遲試驗和投產。此時可采取如圖2的辦法，將通水改為“充水”的方法。先關閉1及2號運行中使用的進出水閥門，并將該兩閥門與外部水管相接的法蘭拆開（裝用絕緣法蘭的只拆接地聯線即可，保證1、2號閥門對地絕緣大于幾個兆歐）。再開啟3、4號閥門，用干凈的絕緣管，從其它機組引來導電率較低的凝結水，通入定子繞組內，等水充滿后，再用壓縮空氣將水沖出排水地溝。如此重復數次，直到流出的水質合格為止（3～5微姆/厘米）。然后適當調整4號排水閥門，保持一小股水流出，監視進、出水的壓差很?。ㄟM出水壓力和運行中一樣）時，即可開始試驗。試驗表明，加壓后經過一段較長時間泄漏電流并無明顯改變，溫度也未升高。該水內冷發電機直流高壓發生器，系我公司根據“低壓屏蔽”原理，在前一代產品的基礎上研制開發的新一代液晶屏顯、智能化的專用試驗儀器。其采用大功率直流高壓發生器的核心技術，替代了傳統的試驗變壓器、高壓硅堆、穩壓電容、整流電容及電感、直流高壓分壓器、調壓器、mA表、μA表以及極化電勢補償裝置等一系列單部件組合試驗工具，將其全部整合于一個高壓（發生）單元和一臺控制箱內，顯著地減少了成套試驗裝置的單部件數量，極大程度地降低了試驗設備的重量，減輕了試驗人員的工作強度，簡化了試驗接線，使試驗更加便捷、、可靠。同時，具有電子調壓、自動極化補償以及豐富的保護功能，使試驗操作更簡易、；中頻倍壓的采用，使得試驗電壓更理想，試驗數據更準確、穩定，結果更可靠。三、主要技術性能 1.0％±2個字總電流測量誤差 1.0％±2個字漏電流測量誤差 ±2.0％（滿度）過壓整定誤差 ≤1％電壓穩定度 1.0％(隨機波動、電源電壓變化±10％)工作方式 額定負載一次連續工作≤5分鐘環境溫度 -10℃~40℃相對濕度 當溫度為25℃時不大于90％（無凝露）海拔高度 2000米以下

<臺州>天正華意電氣設備有限公司

臺州水內冷發電機絕緣測試儀絕緣電阻測試儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您正確使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修?！乐够馂幕蛉松韨κ褂眠m當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。

臺州數字高壓兆歐表廠家批發

臺州水內冷發電機絕緣測試儀智能絕緣電阻測試儀一、概述電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。近年來隨著電力事業的飛速發展大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供保障。我公司依照電力標準化規程特推出xxx智能絕緣電阻測試儀（以下簡稱xxx），對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。xxx短路電流大于3mA克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。xxx采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用先進的單片機控制流程，人機界面對話，攜帶方便，操作簡單；內附高性能大容量充電電池，交直流兩用，并設有欠壓保護和電池過充保護。本儀器可以自動顯示當前時間，保存歷史測試數據及時間，為試驗人員提供了極大的方便。本儀器是一種新型智能化儀表，是試驗人員的選擇。

<臺州>天正華意電氣設備有限公司 臺州數字高壓兆歐表廠家批發

臺州水內冷發電機絕緣測試儀TH系列是新一代電氣性能分析儀系列儀器，產品具備以下特點：?功能完備：測試項目包括交直流耐壓、絕緣電阻、接地導通電阻、泄漏電流、運行功率、低壓啟動、電弧偵測、開路偵測等。?型號齊全：同時具有單三相、多通道、醫療、內置電源等多種型號。?法規符合：根據GB/IEC/UL等相關法規中對電氣安規測試的具體條文而設計，依托團隊多年的行業經驗，簡潔實用。?性能強大：精度高，基本安規精度1％；速度快，接地、耐壓可同步輸出；容量大，分辨力高 ，接口豐富；3.1測試功能介紹耐壓接地同步測試功能TH300系列內置雙功放技術同步輸出高壓與大電流，實現接地導通電阻與交/直流耐壓、絕緣電阻同步測試，如下圖3-1-1所示可以有效地節約測試時間，解決速度瓶頸。圖3-1-1 并行測試與普通測試的時間關系直流電壓快速放電功能為確保測試人員的，TH300系列內置剩余電壓放電功能，在50mS內完成對被測物尤其是容性組件的快速放電。同時為了解決放電過程中容易出現的打火、拉弧以及放電壽命問題，TH300內置了滅弧裝置以及精密定時變頻放電模塊，在保障測試人員的同時保障儀器的使用壽命。內置多人體網絡TH300系列多可內置8個模擬人體網絡，分別符合下圖所示的法規要求。

<臺州>天正華意電氣設備有限公司

臺州水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。

<臺州>天正華意電氣設備有限公司 臺州數字高壓兆歐表廠家批發
臺州數字高壓兆歐表廠家批發 <臺州>天正華意電氣設備有限公司

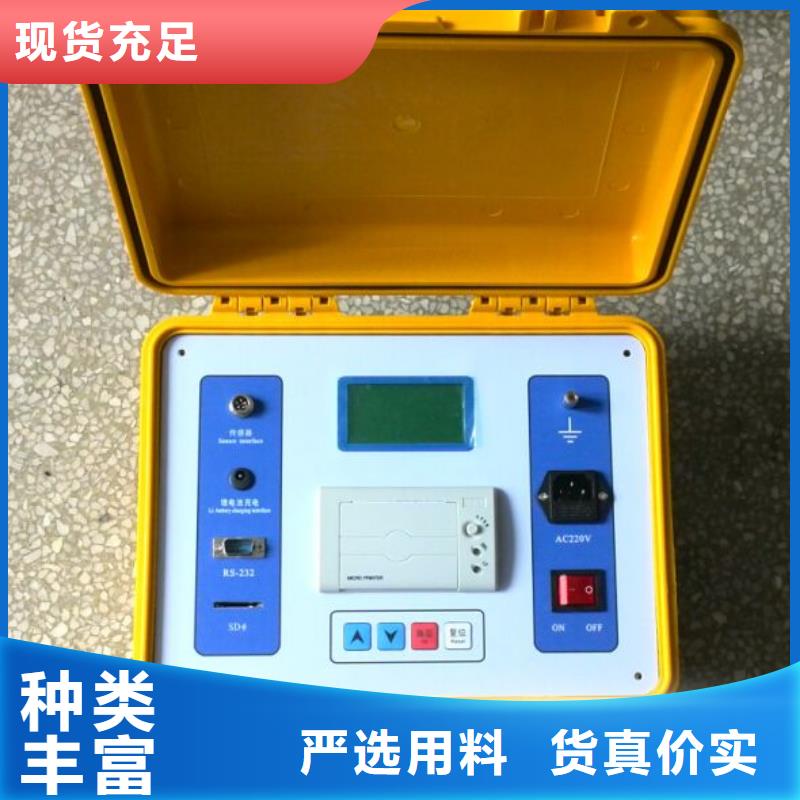

臺州水內冷發電機絕緣測試儀 水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓5000V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠?？垢蓴_能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。二、主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV，5.0KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。

<臺州>天正華意電氣設備有限公司

臺州水內冷發電機絕緣測試儀 衷心感謝您使用本公司的產品，您因此將獲得本公司的技術支持和服務保障。二、本使用說明書適用于水內冷發電機絕緣電阻測試儀三、當您在使用本產品前，請仔細閱讀本使用說明書，并妥善保存以備查考。四、請嚴格按說明書要求步驟操作，使用不當可能危及人身。五、在閱讀本說明書或儀器使用過程中如有疑惑，可向我公司咨詢。緣測試儀水內冷發電機絕緣電阻測試儀使用說明書水內冷發電機絕緣電阻測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。輸出電流大于25mA。輸出電壓2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。一、主要特點1.采用32位微控制器控制，全中文操作界面，操作方便。2.自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。3.輸出電流大，(2500V下輸出大于20mA)短路電流≧20mA。4.高壓發生模塊采用全封閉技術，內部有保護電阻，可靠?？垢蓴_能力強，能滿足超高壓變電站現場操作。5..測試完畢自動放電，并實時監控放電過程。

<臺州>天正華意電氣設備有限公司

臺州水內冷發電機絕緣測試儀TH系列是新一代電氣性能分析儀系列儀器，產品具備以下特點：?功能完備：測試項目包括交直流耐壓、絕緣電阻、接地導通電阻、泄漏電流、運行功率、低壓啟動、電弧偵測、開路偵測等。?型號齊全：同時具有單三相、多通道、醫療、內置電源等多種型號。?法規符合：根據GB/IEC/UL等相關法規中對電氣安規測試的具體條文而設計，依托團隊多年的行業經驗，簡潔實用。?性能強大：精度高，基本安規精度1％；速度快，接地、耐壓可同步輸出；容量大，分辨力高 ，接口豐富；3.1測試功能介紹耐壓接地同步測試功能TH300系列內置雙功放技術同步輸出高壓與大電流，實現接地導通電阻與交/直流耐壓、絕緣電阻同步測試，如下圖3-1-1所示可以有效地節約測試時間，解決速度瓶頸。圖3-1-1 并行測試與普通測試的時間關系直流電壓快速放電功能為確保測試人員的，TH300系列內置剩余電壓放電功能，在50mS內完成對被測物尤其是容性組件的快速放電。同時為了解決放電過程中容易出現的打火、拉弧以及放電壽命問題，TH300內置了滅弧裝置以及精密定時變頻放電模塊，在保障測試人員的同時保障儀器的使用壽命。內置多人體網絡TH300系列多可內置8個模擬人體網絡，分別符合下圖所示的法規要求。

臺州水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值?？潭戎甘緹艏t燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。
