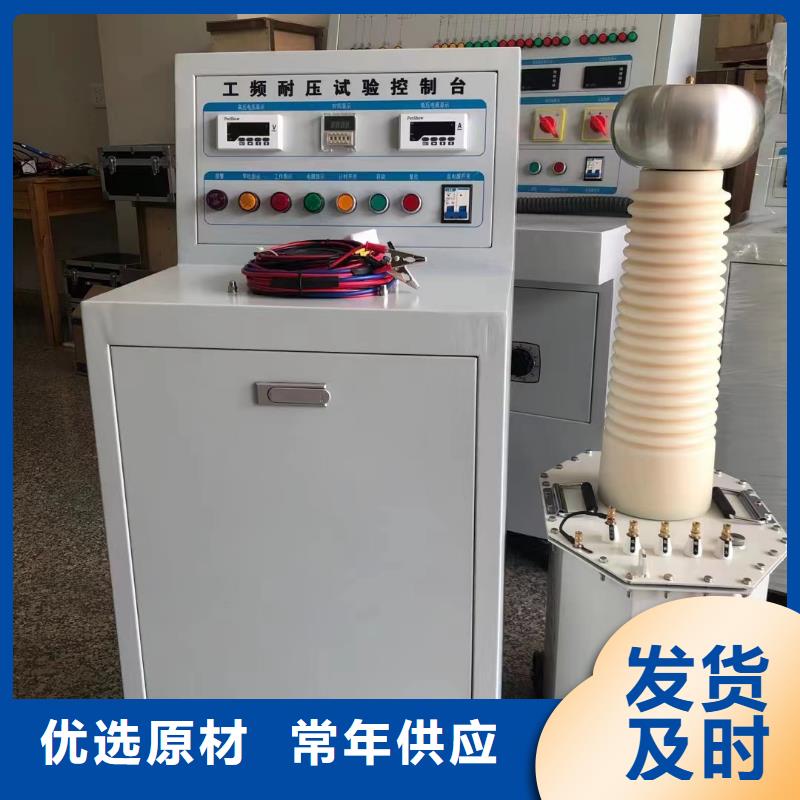

山東泰安變壓器測試臺概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。二、標準及要求2.1 提供的變壓器綜合測試臺的技術條件，均符合和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。GB 1094.1——1996 電力變壓器 第1部分：總則GB 1094.2——1996 電力變壓器 第2部分：溫升GB 1094.3——1996 電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙GB/T 1094.10——2003 電力變壓器 聲級測定GB/T 6451——1999 三相油浸式電力變壓器技術參數和要求GB 1094.11——2007 干式電力變壓器GB/T 10228--2008 干式電力變壓器技術參數和要求GB/T 15164——1994 油浸式電力變壓器負載導則GB/T 507——2002 絕緣油 擊穿電壓測定法2.2外觀檢查對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。2.3電氣試驗項目以下各試驗均按有關IEC60076-1 ~5《電力變壓器》和IEC60726《干式電力變壓器》標準執行，試驗項目如下表所示：序號 試驗項目 出廠試驗 現場試驗1 電力變壓器空載特性試驗 √ √2 電力變壓器負載特性試驗 √ √3 電力變壓器工頻耐壓試驗 √ √4 電力變壓器直流電阻試驗 √ √5 電力變壓器變比組別誤差試驗 √ √6 電力變壓器倍頻耐壓試驗 √ √7 電力變壓器溫升試驗 √ √三、系統配置甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■110kV主變變壓器和特種變壓器， 容量20000kVA及以下； （半電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量50000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量35000kVA及以下； （全電流）甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為8％以內，電壓等級為■高壓側110kV～ 35kV～10kV等。■低壓側：0.1kV～11kV。
