泰安錄波儀模擬量曲線的顏色，與窗口右側光標實時值的顏色一致。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。9.2.1.放大/縮小方向鍵 →： 放大時間軸，波形橫向壓縮。方向鍵 ←： 縮小時間軸，波形橫向展開。方向鍵 ↑： 放大縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小縱軸（標幺值軸），波形縱向展開。9.2.2.移動方向鍵 →： 只有在暫停狀態下有效，波形向左移動。方向鍵 ←： 只有在暫停狀態下有效，波形向右移動。方向鍵 ↑： 縱軸零點上移，波形向上移動。方向鍵 ↓： 縱軸零點下移，波形向下移動。9.2.3.光標1、光標2方向鍵 →： 光標右移方向鍵 ←： 光標左移如果錄波儀當前的采樣頻率為100kHz，且與“電氣試驗”聯機，則不支持實時波形功能。如果先進入了實時波形畫面，再與電氣試驗聯機，則會自動退出到常量列表畫面。9.2.4.顯示參量選擇按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。按F1鍵切換選中的參量。按Tab鍵在列表框間切換輸入焦點。
發電機特性記錄儀多重優惠
泰安錄波儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。
對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。
如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。
注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓
選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，輸出為V2時對于的物理量為R2，V1R1V2R2和V1->R1和V2->R2的對應關系已知時，儀器會自動計算出實時采集的物理量值。例如對于導葉位移傳感器，假設傳感器輸出為0V時對應的水力發電機調速器導葉開度為0%，10V時對應的導葉開度為，則設置CH1的率定點1為 0，0 率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。
用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面
在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。
發電機特性記錄儀多重優惠

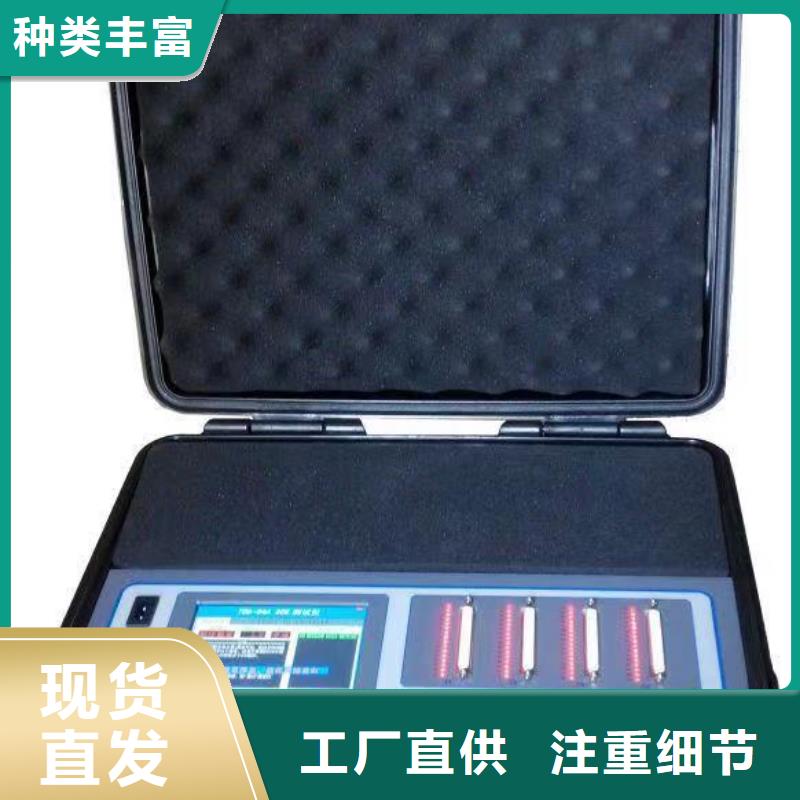

泰安錄波儀儀器簡介波形記錄儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號， 采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。
發電機特性記錄儀多重優惠
泰安錄波儀毫伏量通道只能接入分流器輸出的毫伏電壓信號（0-75mV），如果接線錯誤，可能會導致該通道損壞。3.4.轉速信號通道轉速信號通道面板示意圖錄波儀可以測量3種轉速信號：1.1 : 1信號即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器發生的信號。此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器發生的脈沖信號可以使用示波器觀察，也可以將其并聯至錄波儀的DC±300V，用”實時波形”功能觀察。例如，觀察到脈沖信號Vpp為1-5V，則應將偏置旋鈕調至2-3V位置，使得脈沖信號產生有效的過零點。2.1：60信號這種信號來自60齒的齒 ，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。3.脈沖數等于極對數轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見4.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用錄波儀的”實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過錄波儀處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。
發電機特性記錄儀多重優惠
發電機特性記錄儀多重優惠
泰安錄波儀、實時監測運行中，錄波儀實時進行有效值、派生量計算，所以可以作為實時監測儀使用。并且錄波儀可以作為其他設備的數據源，通過串行口或網絡接口發送實時數據包。作為實時監測儀使用時，不影響錄波儀的故障錄波功能。 9.1.實時顯示/列表按“菜單”鍵，選擇彈出菜單的“實時顯示/列表”。列表分2頁顯示模擬量、派生量有效值，以及開關量狀態。用戶可以選擇每個頁面顯示的參量。畫面刷新頻率 1次/秒。F1：運行/暫停F2：切換顯示頁面F3：設置；選擇每個頁面選擇的參量。9.2.實時顯示/波形按“菜單”鍵，選擇彈出菜單的“實時顯示/波形”。此畫面顯示模擬量、開關量實時波形。此畫面支持的操作：F1：運行/暫停。F2：保存當前數據到存儲器。記錄的類型用圖標標記， 文件擴展名為“WVF”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道、開關通道。Tab：操作切換方向鍵：決定于當前的操作定義。畫面橫向為時間軸，中點為零點；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。
<泰安>天正華意電氣設備有限公司
發電機特性記錄儀多重優惠
泰安錄波儀數據分析程序儀器內置的數據分析軟件主要包括：波形展示和分析工具，組合運算工具，交叉圖形工具，頻譜分析工具，諧波分析工具，有效值計算工具，交流功率計算工具，三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示，數據分析中的波形放大，縮小，定位，參數統計等，以及整個試驗模板的通道展示名稱，單位，時間窗口范圍，通道坐標范圍，是否隱藏通道，當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能，當數據采集完成后，用戶可以使用該工具對當前示波器時間窗口中的圖形進行加，減，乘，除和積分等運算，運算結果還是以示波器形式展現，用戶可以選擇生成該曲線的圖片或導出該曲線的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能，用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線，還可以選擇生成該曲線的圖片或導出該曲線的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能，用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換，以獲取該信號的頻譜圖形，然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算，以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算，計算的指標包括有功功率，無功功率，視在功率，有效值，功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流，計算每個信號的有效值，每一相的有功功率，無功功率，視在功率，功率因素以及三相電壓和電流的零序分量，正序分量，負序分量，并繪制各個信號，分量的相量圖。第三章 軟件操作
發電機特性記錄儀多重優惠
泰安錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。
發電機特性記錄儀多重優惠
泰安錄波儀運算組合分析程序運算組合程序使用戶可以對儀器的通道數據進行二次運算，運算符號包括，加，減，乘，除，積分五種，運算所得的波形還是以示波器的形式展現。運算組合設置界面如圖17所示注意：運算組合，參數統計，交叉圖形，頻譜分析和諧波分析等功能都是針對示波器當前時間窗口的曲線進行運算組合運算后所得的數據還是以示波器形式展現，并且時間窗口的長度與原始數據一致，進行組合運算時，各運算后的通道名稱可以重新定義如圖17所示，當某一通道后的運算變量有一項不為0時，該通道就會被選擇，如果通道全部為0則該通道不會在運算后顯示。圖17組合運算參數設置3.12 交叉圖形程序交叉圖形程序使用戶可以對所采集的任意通道數據進行相關性分析，按照圖18所示的設置界面，選擇某一通道作為X軸，某一通道作為Y軸就可以繪制示波器當前時間窗口對應波形的關系特性曲線。例如選擇同一通道作為X軸和Y軸時，此時的關系為Y=X曲線。其對應曲線為一條過0點，斜率為1的直線如圖19所示圖18 交叉圖形工具通道選擇圖19 交叉圖形關系曲線3.13 傅里葉分析頻譜程序儀器軟件系統還內置了頻譜分析程序，將示波器的數據定位在某一時間窗口，點擊頻譜分析后，在圖20參數設置界面選擇要進行分析的通道，儀器會自動計算數據的傅立葉頻譜，并繪制頻譜曲線如圖21所示。注意在進行頻譜分析時請確保信號的當前時間窗口數據點數為128至2000之間，如果要分析的信號為周期信號，請確保示波器的當前時間窗口展示的是信號的完整周期
