產品詳細介紹

買電能質量監測裝置到天正華意電氣設備有限公司

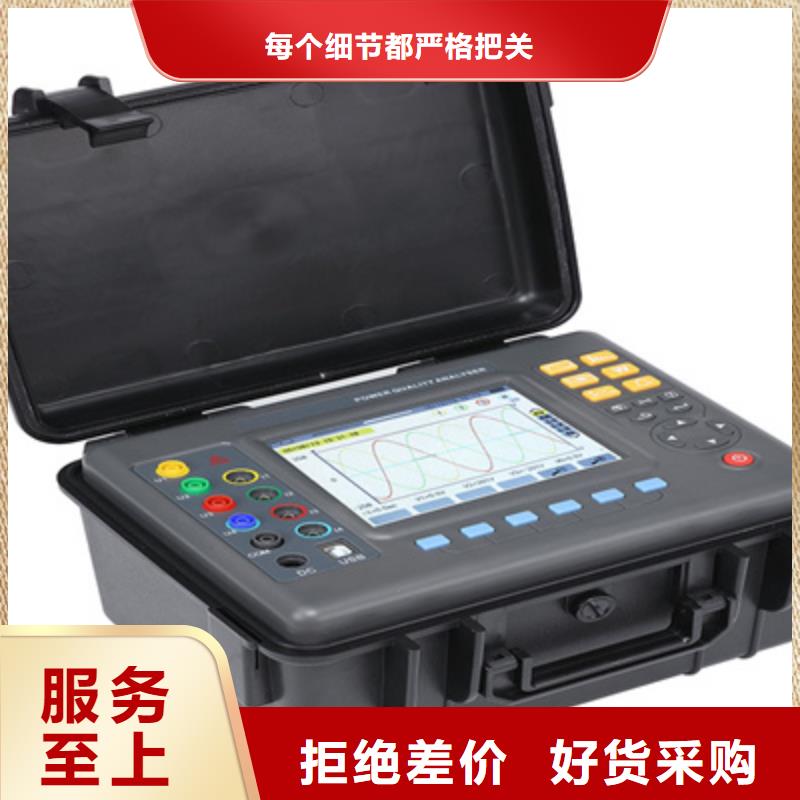

四川臺區識別儀理想的電力系統向用戶提供的應該是一個恒定工頻的正弦波形電壓，而隨著電力電子技術的發展，直流輸電、大功率單相整流技術在工業部門和用電設備上被廣泛應用，如大功率可控硅器件、開關電源、變頻調速等，這些典型非線性負荷將從電網吸入或注入諧波電流，從而引起電網電壓畸變，使電網波形受到污染，供電質量惡化，附加損失增加，傳輸能力下降，成為影響電能質量的重要因素。在電網中，三相負荷不平衡、電力系統諧振接地等會產生負序，大功率整流和非線性設備等會產生諧波。負序和諧波嚴重影響了供電質量，它們首先影響了電力設備運行。諧波可能引起諧振，諧振高壓加在電容器兩端，因為高次諧波對電容器阻抗很小，所以電容器易過負荷而擊穿；高次諧波電流流入變壓器，鐵芯損耗增加；高次諧波電流流入電動機，不僅鐵芯損耗增加，而且使轉子發生振動，嚴重影響加工質量；高次諧波使保護設備誤動作，使系統損失加大；高次諧波使電力系統發生電壓諧振，在線路上引起過電壓，會擊穿設備絕緣。負序和諧波對發電機不僅有熱效應，產生局部發熱，而且會使發電機組產生振動，并伴有噪音，嚴重威脅機組的穩定運行。電能質量分析儀采用先進的32位DSP處理器，是具有高速采樣、計算、分析、統計、通訊和顯示等功能相結合的電能質量監測設備。可實時監測電網高達63次諧波分量、諧波總畸變率、三相電壓不平衡度、電壓波動和閃變、電壓驟升、驟降、短時中斷、電壓偏差、頻率；各次諧波有功功率、無功功率、真功率因數、相移功率因數、真有效值等電能質量指標。

四川臺區識別儀功能特點1.大功率負荷信號傳輸通訊方式，理論通訊距離滿足任意的臺區供電范圍。2.特殊的脈沖電流發射及檢測方式，保證不會因共高壓的臨近臺區會發生串信號的錯誤。3.快速、方便的臺區識別功能，分機發起，測試時間不超過6秒鐘，結果準確率100％；結果顯示內容描述簡單、清晰、明確，顯示內容包括被測用戶所在的變壓器臺區編號及被測電表所在的相別（A相、B相、C相）情況，顯示結果直觀。4.分支識別功能，準確判別被測用戶所在臺區供電線路的分支，單臺主機可以同時檢測3個分支，多臺主機同時工作可擴展至18個分支。5.具備臺變互測功能，多臺主機同時工作，可準確判定各被測試變臺的獨立性，有無電氣連接關系。6.具備零火線判別功能，可以顯示零火線接線是否正確，有無反接。7.具備相序判別功能，可判別ABC各相的相序是“正相序”還是“逆相序”。8.電流檢測采用柔性鉗（可選配50A鉗表、100A鉗表、250A鉗表和500A鉗表）。9.多種工作模式任意選擇，組合方便，設置靈活；具有獨立的電力載波、獨立的電流脈沖發送和電力載波與電流脈沖綜合方式等多種通訊方式。10.多機工作模式，儀器不分主、分機，每臺設備都可以設置為主機或分機；支持一主多分、多主一分、多主多分三種模式，方便用戶使用，可有效提高工作效率。

四川臺區識別儀 按上下鍵用來選擇電流檢測類型和鉗表量程在進行用戶表計接線檢查（表戶識別）時，必須選擇“3.零序電流”。其他選項是作為檢測儀器精度使用的，請您慎用。4.5 主機編號主機編號：可輸入4位數字，用來設置主機編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。5 分機使用說明圖11 分機現場接線示意圖5.1 主要功能表戶測試：分機可以接收到主機發送的電力載波信號是，提示用戶可以發送電流脈沖，當用戶發送電流脈沖后，主機一旦能夠檢測到該脈沖電流，將發送應答信息。此為本儀器的主功能，即用來進行表戶對應關系的測試。載波測試：接收主機發送的電力載波信號，用于檢測相別和壓降。脈沖測試：發出一組電流脈沖信號；主機檢測到信號發出應答載波信息，并顯示相別情況。主要應用于電力載波通訊情況不好的時候，可以借助第三方通訊方式，通過分機發送電流信號，來看主機的接收結果情況。5.2 開關機在分機處于斷電關機狀態下，將隨機所配分機測試線一端接入UL、UN另一端接入市電，將接通分機電源，分機開始工作。隨后分機會進入主菜單界面（如圖12所示），等待您下一步的操作指令。

四川臺區識別儀當電表編號、電表量程都設置正確后，單擊“確定”鍵即可保存相關數據。如要放棄保存，可以再次單擊“取消”鍵，便可退出保存頁。如果分機發出脈沖電流后，未得到主機發來的應答信息，將顯示“該線路未安裝主機”的提示信息。如果分機在該界面一開始就未接到有效電力載波數據幀，屏幕左上方將顯示“N”符號，此時無法通過點擊“確定”鍵發送電流。在該界面單擊“取消”鍵，將返回主菜單界面。載波測試在分機主菜單界面，通過”鍵移動光標，使光標選中“2、載波測試”，單擊“確定”鍵，進入載波測試界面也可在主菜單下，直接單擊鍵，進入載波測試界面。圖19進入載波測試界面，將紅、黑兩條分機測試線，歪頭一端插入分機接線孔，另一端接入待測線路的單相電源插座或其他易接電處。注意，測試線只能承受AC220V的電壓，切記不可將分機測試線接到AC380V或其他高于AC220V的電源中。測試線接好后，分機將顯示該線路的交流電壓，并開始接收主機發來的電力載波信號。一旦分機接收到完整的主機載波信號幀后，將顯示該測試線路的主機編號（也就是變壓器編號）被測線路所屬相別以及該相線路主機、分機兩端所測得的相電壓等測試數據。由于數據較多，無法在一屏中完全顯示，可以通過鍵上下翻頁查看載波測試下的保存功能與綜合測試的保存功能完全相同，請參考。當分機接入待測線路，大約10秒后仍未接收到完整的主機電力載波數據，分機將提示“該線路未安裝主機”。在該界面單擊“取消”鍵，將返回主菜單界面。電流測試在分機的主菜單界面下”鍵移動光標，使光標選中“3、電流測試”，單擊“確定”鍵，進入電流測試界面也可在主菜單下，直接單擊“3”鍵，進入綜合測試界面。該界面下的接線方式以及注意事項與“載波測試”完全相同，即紅、黑測試線歪頭接到儀器的接線孔，表筆端接到待測線路，分機將顯示接入線路的交流電壓。紅、黑表筆之間只能接到AC220V的相電壓線路上，切記不可接入AC380V以及其他更高電壓等級的線路。一旦進入該界面，分機將發送一組脈沖電流信號。并提示用戶，可以再次單擊“確定”鍵再次發送脈沖電流信號。該功能主要是應用于不使用電力載波通訊或不方便使用電力載波通訊的情況下，當分機發出電流脈沖時，借助第三方通訊方式，查詢當分機發出脈沖電流后，主機是否接收到了有效脈沖電流信號。如果收到信號，主機將顯示發出該信號的分機所在線路的臺區及相別信息。

四川臺區識別儀 按上下鍵用來選擇電流檢測類型和鉗表量程在進行用戶表計接線檢查（表戶識別）時，必須選擇“3.零序電流”。其他選項是作為檢測儀器精度使用的，請您慎用。4.5 主機編號主機編號：可輸入4位數字，用來設置主機編號。分機數量：表示一臺主機配多少臺分機，為9臺。對于分機只接收載波模式下，無數量限制。圖9按返回或確認鍵保存設置并退出。4.6 電參顯示用來顯示三相電壓和三相電流值。4.7極性判別L:電網成感性條件下的接線判別。C:電網成容性條件下的接線判別。圖10下邊一行分別代表Ua/Ia的角度、Ia/Ib的角度、Ib/Ic的角度。確認接線正確之后請按返回鍵進入主界面，否則無法檢測。5 分機使用說明圖11 分機現場接線示意圖5.1 主要功能表戶測試：分機可以接收到主機發送的電力載波信號是，提示用戶可以發送電流脈沖，當用戶發送電流脈沖后，主機一旦能夠檢測到該脈沖電流，將發送應答信息。此為本儀器的主功能，即用來進行表戶對應關系的測試。載波測試：接收主機發送的電力載波信號，用于檢測相別和壓降。脈沖測試：發出一組電流脈沖信號；主機檢測到信號發出應答載波信息，并顯示相別情況。主要應用于電力載波通訊情況不好的時候，可以借助第三方通訊方式，通過分機發送電流信號，來看主機的接收結果情況。5.2 開關機在分機處于斷電關機狀態下，將隨機所配分機測試線一端接入UL、UN另一端接入市電，將接通分機電源，分機開始工作。隨后分機會進入主菜單界面（如圖12所示），等待您下一步的操作指令。

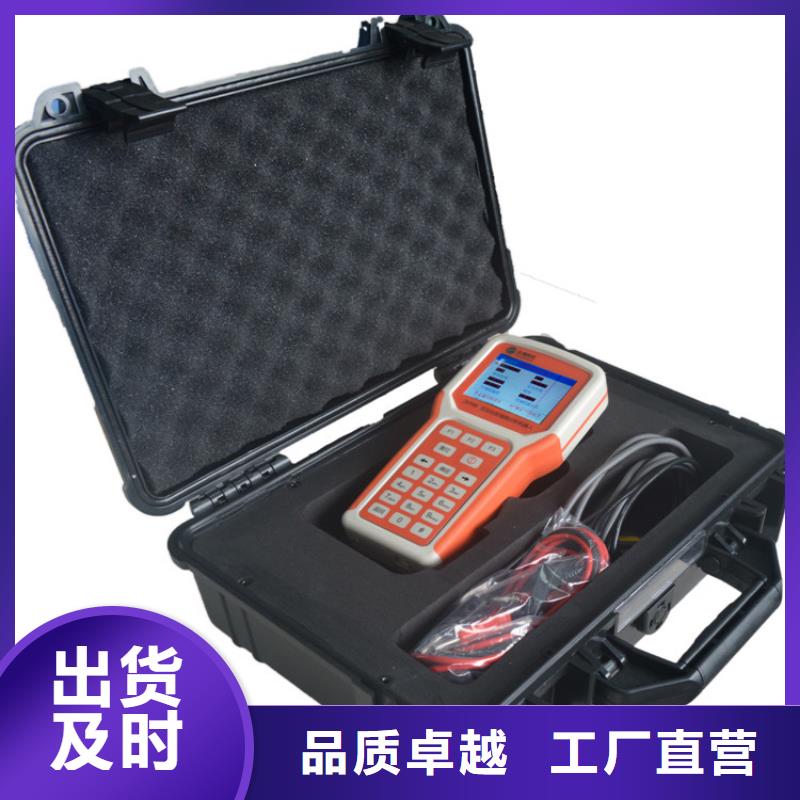

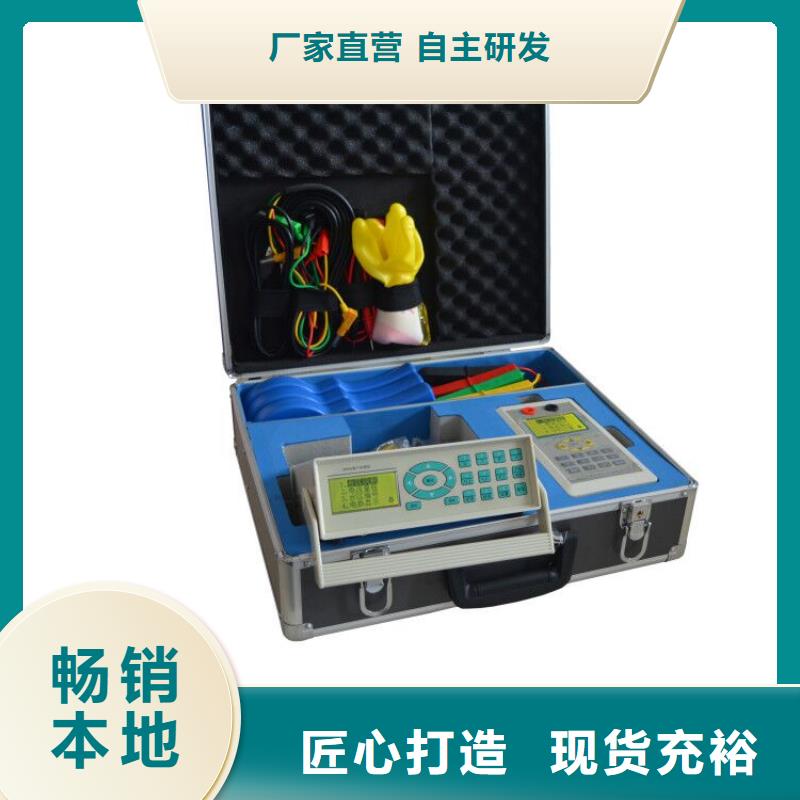

四川臺區識別儀 配變臺區識別儀由主機和手持分機及相關輔件組成，主機和手持分機之間的通信采用低頻過零通信技術與脈沖電流檢測技術，在相鄰臺變共高壓、共地、共電纜溝的情況下可以準確的進行臺區識別、相位識別、分支識別。2 功能特點（1）多模識別方式：三種識別模式可選，可滿足不同現場需要。（2）分支識別：可判斷某用戶所屬用電分支（開關），功能更實用。（3）相別識別：可判斷某用戶所屬臺區的哪一相，顯示直觀。（4）線路壓降顯示：可同屏顯示主機側（變壓器低壓側）的出口電壓和被測用戶220V接入端口電壓，得到用戶供電線路上的電壓降幅值，為合理調配平衡載荷提供一手數據。（5）存儲量大：可存儲至少800組被測用戶信息，并可隨時查閱。數據導出功能：主機具有USB數據接口可以將所有被測用戶的信息導出，便于臺區信息的整理和統計。（6）主機外箱塑殼采用高分子抗沖擊工程塑料便攜式外箱，并具有良好的機械性能和一定防水功能外形美觀，整機重量輕，方便現場使用。（8）主機與分機均采用大屏幕點陣式液晶顯示屏，全部簡體中文顯示，操作直觀簡便一目了然。（9）整機配置附件齊全，可滿足不同現場的多種需要。（10）多模識別方式，可準確判斷用戶所屬配變臺區或所屬用電電路分支（開關），識別準確度達到100％，信號強度高，傳輸距離遠。 （11）主機與分機的配置數量靈活，由于主機與分機的號碼可以通過鍵盤隨意設定，從而實現復雜條件下的多臺配變（開關）供電區域的用戶識別。（12）主機與分機均具有記憶功能，一次設定好工作模式后，再次開機無需重新設定工作模式。（13）具有端口電壓與用戶端電壓及線路壓降同屏顯示功能，方便對比壓降，為合理調配平衡負荷提供參考。（14）主機、分機都具有誤接電源保護和報警提示功能，當220V電源被誤接380V時，電路會自動判斷并切斷內部電路，同時發出聲光報警提示。（15）主機工作電源兩種方式可選，測試電壓線借電工作及外掛直流電源模塊。（16）主機主電路采用高速處理器具有極強的數據處理能力和強大的存儲能力，可以存儲至少800組測試數據，并可隨時查閱，并可以通過USB數據接口將存儲的數據結果導出。

四川臺區識別儀 測試量程及指標?頻率測量測量范圍：45～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.測量誤差: ≤0.02Hz?輸入電壓量程：UA\UB\UC\UN輸入范圍：AC或DC 5-1000V；U0\U0N輸入范圍AC 5V-450V?輸入電流量程：0.06A-6A，其他量程可以根據用戶要求選配?電壓和電流精度：滿量程的±0.1％?基波電壓和電流之間相位差的測量誤差：≤0.5°?諧波電壓含有率測量誤差：≤0.1％?諧波電流含有率測量誤差：≤0.2％?三相電壓不平衡度誤差：≤0.2％?電壓偏差誤差：≤0.2％?能量：滿量程的0.2％?功率：滿量程的0.2％第二章．設備布局1．面板正面圖：2. 按鍵操作電源開關儀器電源開關上翻光標向上移動下翻光標向下移動遞減 數字減小或參數切換遞增 數字增大或參數切換返回 返回上一層菜單確認確認操作命令3. 測試前的準備工作：接線：1. 工作電源采用鋰電池供電，無需要外部電源，可以連續工作8小時。電池欠電時請及時充電。2. 電壓接線本儀器的UA、UB、UC 和UN 接線端子可以測量交流電壓也可以測量直流，電壓輸入范圍：AC或DC 5V-1000V。測試零序電壓的端子為U0和U0N，測量電壓只能是交流電壓，輸入范圍：AC 5V-450V電壓接線有兩種接線方法，分別為三元件星形和兩元件V形兩種接法。現場可以根據不同情況采用不同接線方法。以下分別介紹各種接線方法：A ： 三元件Y 接線方式（三相四線制Y 接法）：用電壓測試線將儀器的UA、UB、UC 和UN 接線端子分別接到現場A、B、C、N三相電壓和零線上。如上圖B ： 兩元件接線方式（V 接法）：用電壓測試線將儀器的UA 接現場A 相電壓、儀器的UC 接現場C 相電壓、儀器的UAN接現場B相電壓。如上圖備注：測量零序電壓時，只需要用 U0 和 U0N 兩個接線端子就可以了。（零序電壓測量范圍AC 5V-450V）4. 鉗表接線：各相鉗表對應插入電流輸入插座中，并鎖緊，以保證良好接觸。5. USB1接口：連接USB線，用于與后臺聯機通訊。直接使用后臺軟件測試。6. USB2接口：用于連接U盤存儲測試數據。
